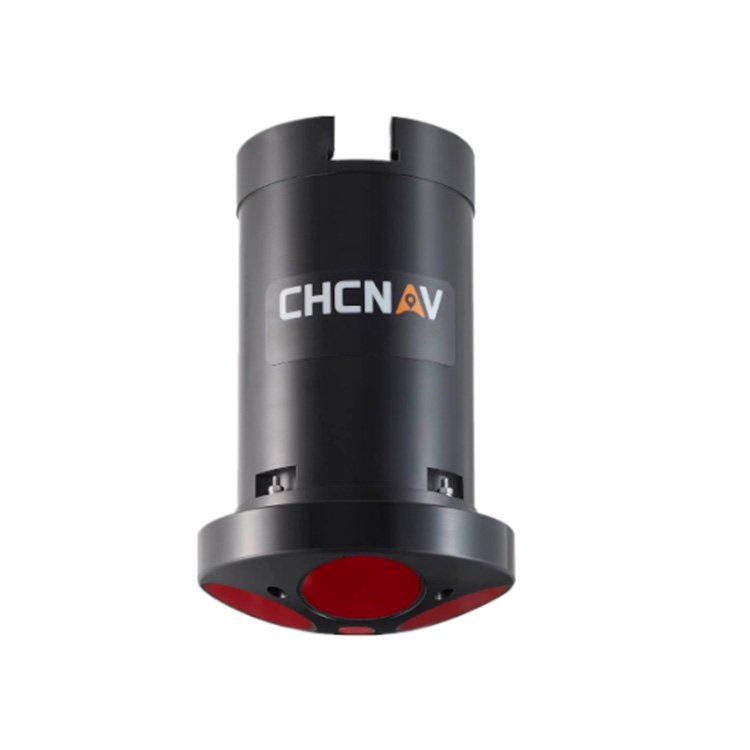

В компактном герметичном корпусе акустического доплеровского профилографа течений CHCNAV RCP размещены высокочувствительные преобразователи акустических сигналов, а также модули связи и управления.
Технология измерения доплеровского сдвига частоты в сочетании с высокоточной информации о местоположении используется для измерения профиля течений и глубины водоема.
Профилограф RCP может быть установлен на беспилотном гидрографическом комплексе серии Apache, а также на исследовательском судне, лодке и т.д.
Передача данных на компьютер рабочей станции осуществляется в режиме реального времени через сетевое соединение, а внешнее питание на профилограф подаётся через защищённый разъём.
ADCP серии RCP используется для измерения скорости течения с высокой точностью в различных диапазонах глубин и широко используется в гидрологических исследованиях, оценке расхода воды, измерении скорости потока на участках рек, в работах по ликвидации и предотвращению чрезвычайных ситуаций, охране окружающей среды, научных исследованиях и т.д.
Установка на различные носители
Стандартный монтажный кронштейн для ADCP, индивидуальная длина кабеля, беспроблемная передача данных.
Тонкая настройка для высокоточных измерений
Программируемый пользователем акустический режим: широкополосный, узкополосный, когерентно-импульсный. Получаемые данные включают интенсивность отражения сигнала, ошибку скорости, а также глубину.
Комплексный контроль данных о расходе воды
Встроенный магнитный компас, датчик наклона, датчик температуры опциональный датчик давления.
Программное обеспечение для настройки, сбора данных и постобработки
Просмотр потока в реальном времени, режим воспроизведения измерений.
Параметр | Значение |
---|---|
Рабочая частота, кГц | 1200 |
Количество лучей | 4 |
Угол взаимной расходимости лучей, ° | 20 |
Измеряемый диапазон скорости течения, м/с | ±20 |
Погрешность измерения скорости течения режим высокой точности | ±0,25%+2мм/с |
Погрешность измерения скорости течения режим низкой точности | ±1,0%+2мм/с |
Вход внешнего питания, В | 12-36 |
Потребляемая мощность | 4 |
Интерфейсы | RS232, RS485 |
Объём памяти, Гб | 32 |
Температура рабочая, ℃ | От -5 °C до +45 °C |
Температура хранения,℃ | От -30 °C до +60 °C |
