БПВА Apache 3 USV c одночастотным эхолотом

Производитель CHCNAV
Количество:

Цена:

Цена по запросу
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

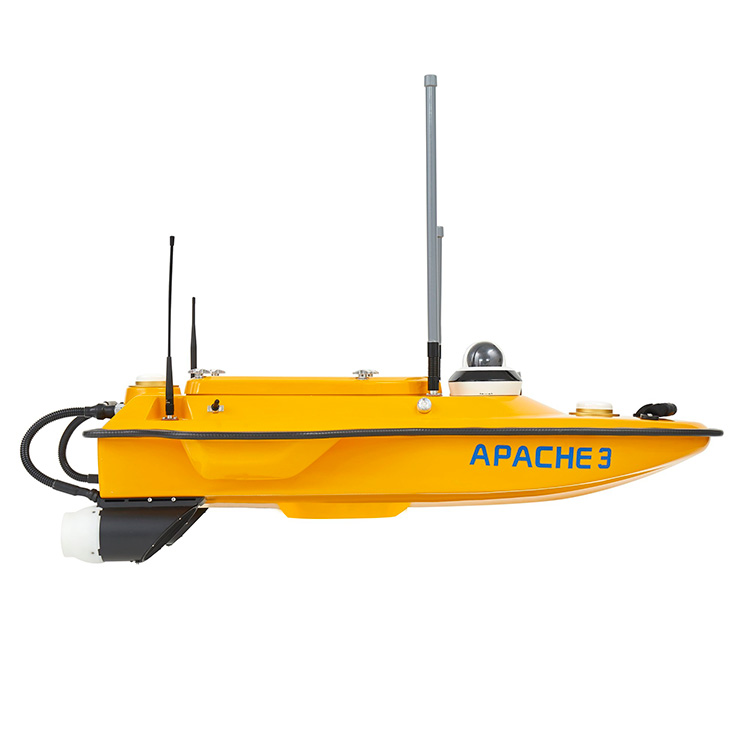

БПВА Apache 3 является безэкипажным малогабаритным судном, выполненным в виде тримарана.



Особенности БПВА Apache3

  • Управление одним оператором
  • Малые габариты и вес
  • Встроенный автопилот
  • Защита от посадки на мель и водных растений
  • Простой запуск
  • Высокая курсовая устойчивость



Безэкипажное судно Apache 3создано для автоматизации процесса выполнения полевых промерных работ при инженерно-гидрографических и инженерно-гидрометеорологических изысканиях, таких как батиметрическая съёмка, топографическая русловая съёмка, промеры глубин на малых водоемах (озера, реки, побережья). Благодаря компактному размеру и массе (длина 1 метр, масса 7 кг без батарей и приемника) катером может управлять один человек

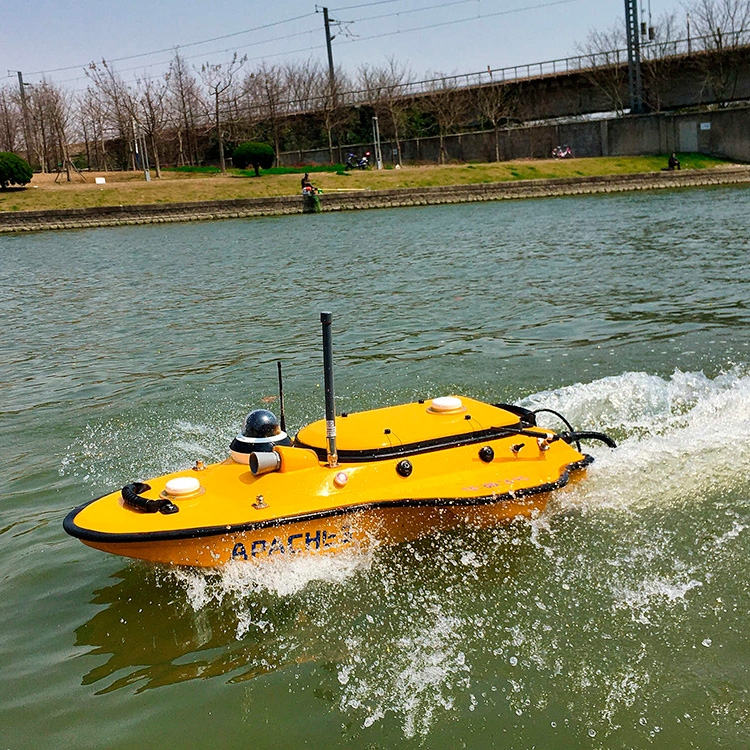

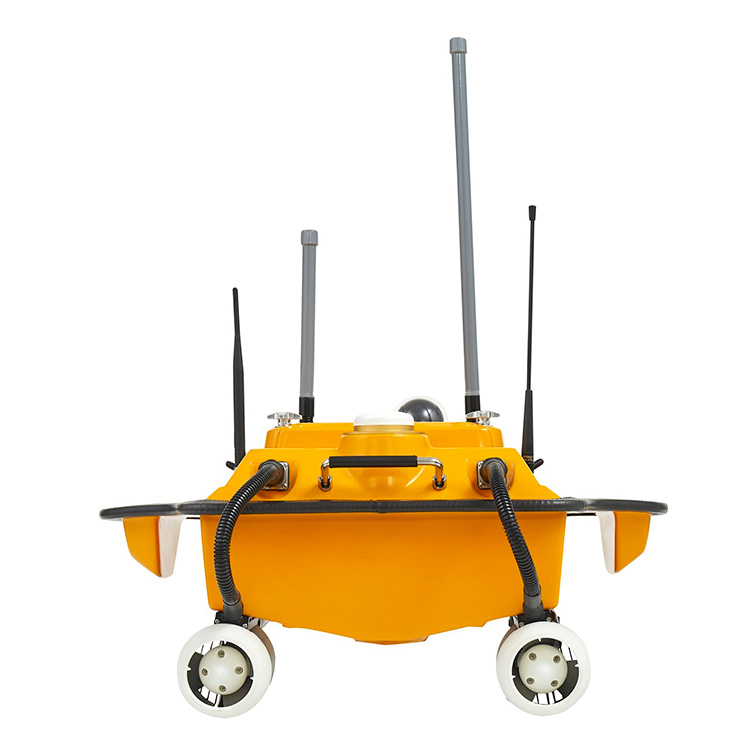

Гидрографический бот оснащен интеллектуальной системой навигации, используемой для улучшения маневренности и эффективности. Автопилот разработан для выполнения работ в различных условиях, благодаря чему катер следует заранее определенному курсу даже при сильном встречном или боковом течении. Гребные винты отобраны более чем из 100 вариантов для возможности движения на мелководье, защиты винтов, а также реверсивного движения.Дальность радиосвязи – до 2 км при прямой видимости.Управление осуществляется с помощью всего двух ПО, входящих в комплект поставки.

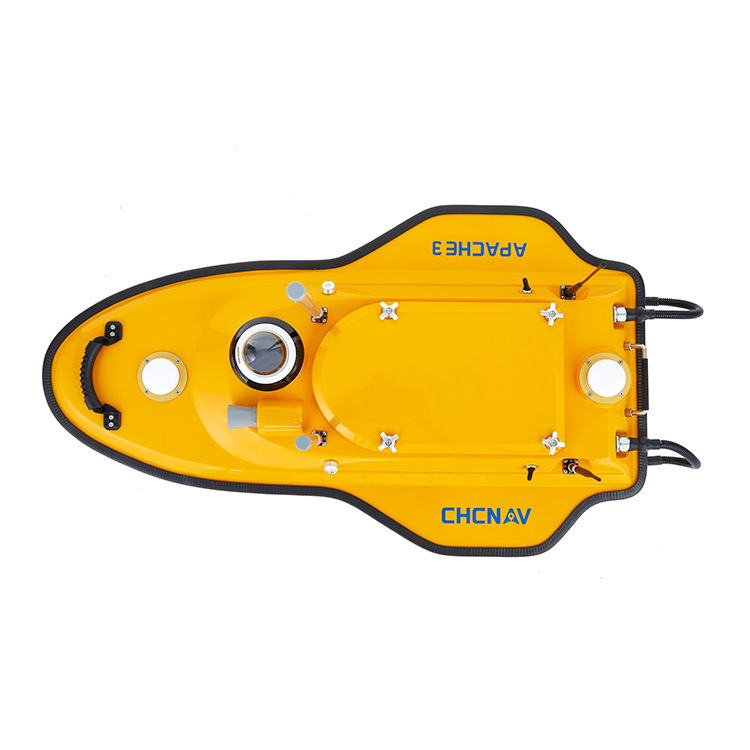

Корпус типа тримаран позволяет выполнять измерения при скорости ветра до 9 м/с;высоте волны до 1 м . На катер устанавливается двухантенный приёмник для получения местоположения и курса в режиме RTK.

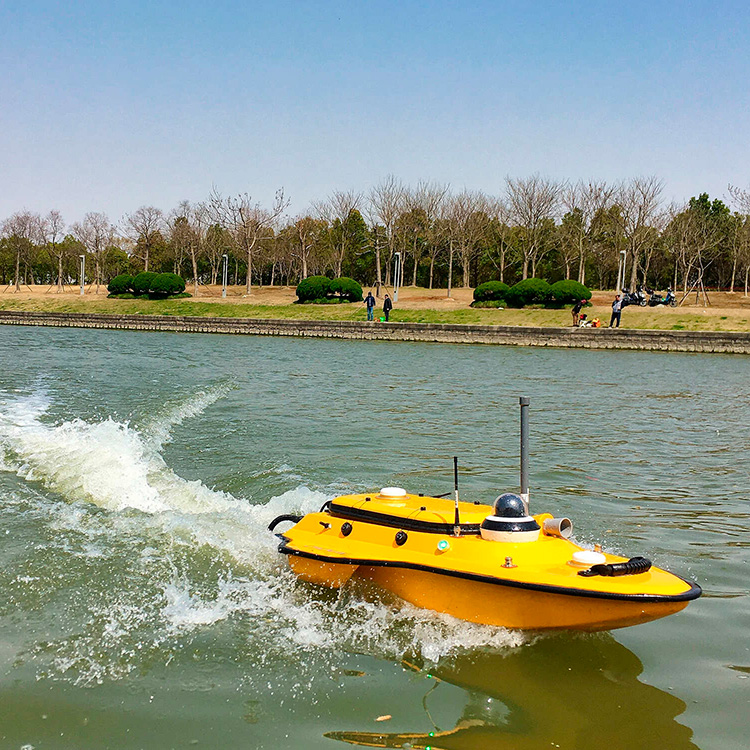

Круизная скорость катера составляет 2-3 м/с, максимальная - 8м/с.Время работы от одного комплекта батарей составляет 2 ч.

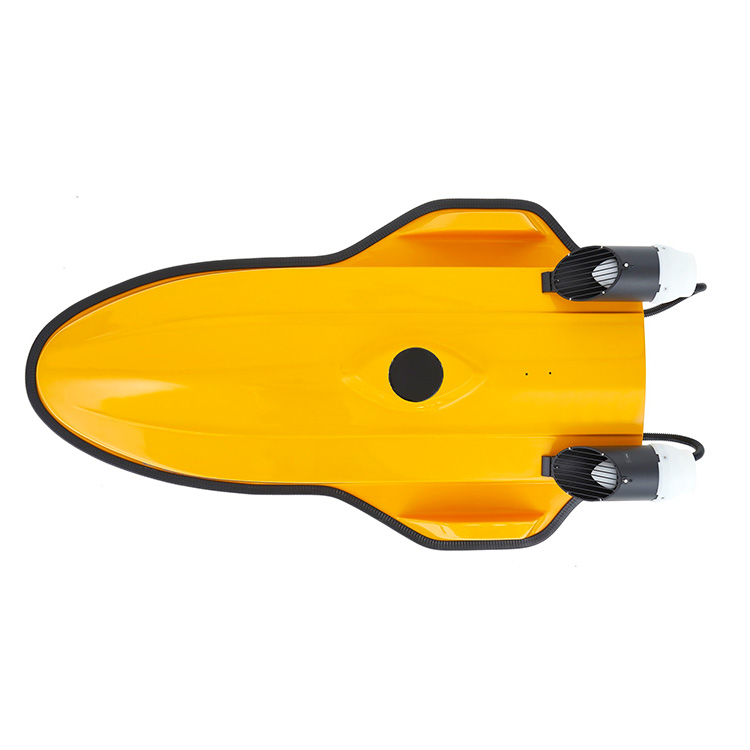

По умолчанию оснащается одночастотным эхолотом, устанавливаемом непосредственно на производстве, что увеличивает защиту от проникновения влаги внутрь корпуса. По желанию заказчика может быть установлен иной вид полезной нагрузки, отвечающий массо-габаритным требованиям.

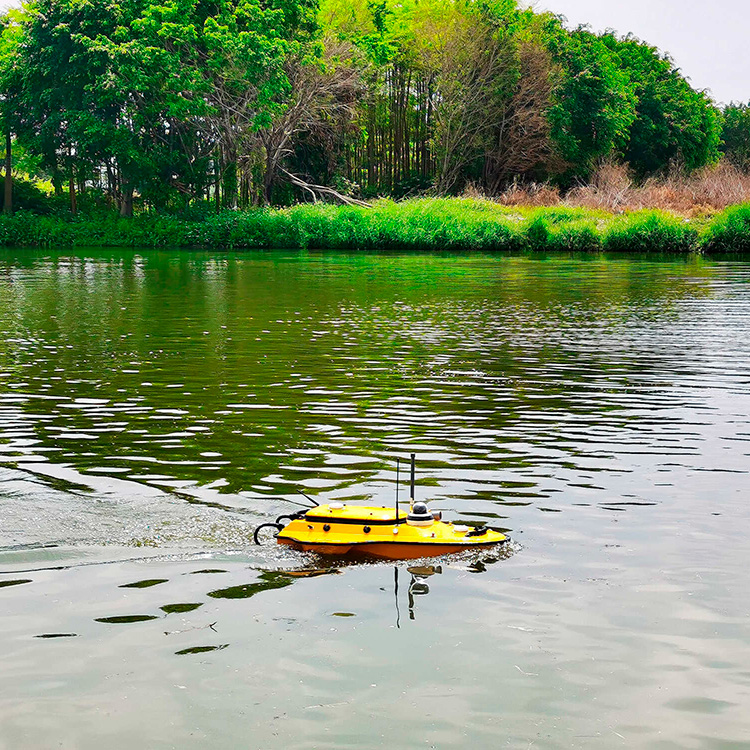

Специальная конструкция корпуса позволяет безопасно выполнять работы даже в условиях большого количества водорослей.



Применение

  • Определение глубин водоемов, картографирование дна рек, озер, водохранилищ, прибрежных участков моря
  • Проведение инженерно-гидрографических изысканий при строительстве и эксплуатации любых гидротехнических сооружений
  • Мониторинг поверхности дна в акватории гидротехнических сооружение
  • Создание и обновление навигационных карт
  • Русловые съёмки
  • Проведение работ для последующего очищение и восстановление природных водных объектов (удаление ила, дноуглубительные работы

Параметр Значение
СтранаКНР
Дата начала выпуска2018
МатериалУглеводородное полимерное волокно
Тип корпусаТримаран
Размер (ДxШxВ), мм1000x650x300
Масса, кг<7 кг (без батарей и ГНСС), <20 кг (с батареей и ГНСС)
Скорость, м/с6
Осадка судна, м0.13
Высота волны, м1
Температура рабочая, ℃от 0 °C до +45 °C
Температура хранения,℃от -30 °C до +60 °C
Пыле- и влагозащищённостьIP68
Влажность100%
Тип батареиLi-Ion
Ёмкость одной батареи, мАч40000, 15000
Количество батарей в аппарате2
Время работы, в часах2 (может быть увеличено добавлением батарей)
Режим работыАвтопилот, ручной
Потребляемая мощность300Вт
Связь в режиме реального времениУКВ, GSM, ПДБС
Тип связи со станцией управленияWi-Fi
Дальность связи со станцией управления, кмдо 2 при прямой видимости, при обычных условиях - до 1 км
ПО для работыAutoPlaner, HydroSurvey

Стандартная комплектация

Название Количество
Беспилотный водный аппарат (БПВА) гидрографический бот Apahce 3 (включая автопилот)1
Наземная станция ручного управления (контроллер)1
Модем для связи с БПВА1
Кейс защитный транспортировочный для БПВА1
Подставка под корпус для сборки комплекса1
Аккумуляторная батарея с системой защиты (40Ач, 18.5 В)4
Аккумуляторная батарея с системой защиты (15Ач, 18.5 В)1
Зарядное устройство для аккумуляторов2
Программное обеспечение для эхолота HydroSurvey1


Дополнительное оборудование

Ноутбук в защищенном корпусе

Рекомендуемы системные требования для ПК:

  • Операционная система Win10 64
  • Оперативная память – минимум 4Гб, оптимальная – 8 Гб
  • Процессор – минимум Intel Core i5 2.6ГГц+
  • Жесткий диск – минимум 128 Гб HDD
  • Видеокарта – дискретная
  • Время автономной работы – не менее 4х часов

Например:

  • Lenovo ThinkPad X270
  • Lenovo ThinkPad E470
  • Panasonic Toughbook CF-54 Entry
  • Panasonic Toughbook CF-MX4
