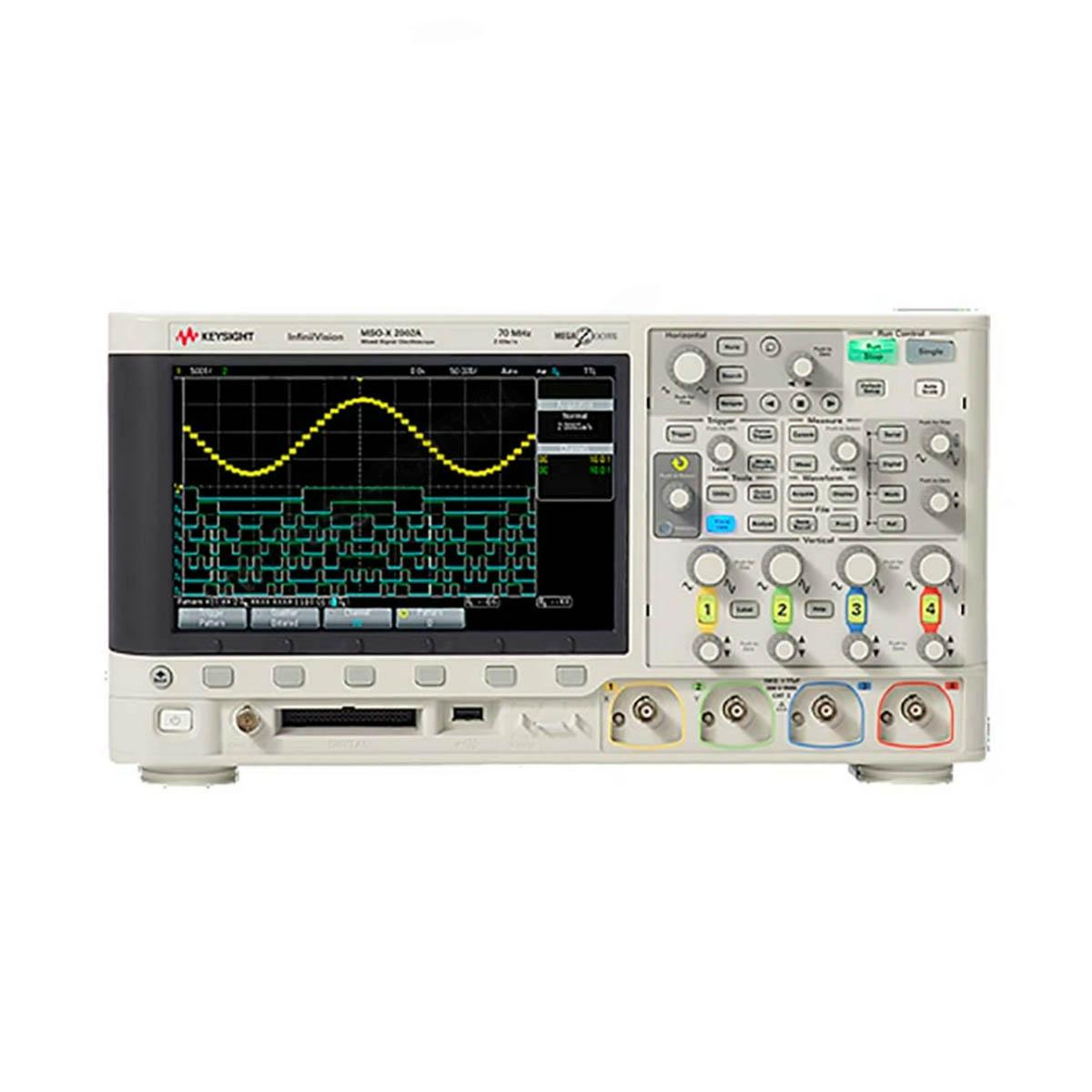

Осциллограф Keysight MSOX2014A

Производитель Keysight
Количество:

Цена:

Цена по запросу
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

Осциллограф Keysight MSOX2014A с 4 аналоговыми и 8 цифровыми каналами может работать со смешанными сигналами в полосе частот до 100 МГц. Среди приборов бюджетного класса он выделяется расширенными диагностическими возможностями, чего удалось добиться за счет реализации прогрессивной архитектуры на основе патентованной технологии MegaZoom IV. Широкоформатный 8,5-дюймовый дисплей цифрового осциллографа обеспечивает лучшую наглядность, по сравнению с экранами с WQVGA разрешением, позволяя наблюдать протяженные участки осциллограмм без использования прокрутки.

Функциональные возможности

Благодаря использованию глубокой памяти MegaZoom IV объемом 1 Мвыб с высокой скоростью обновления, которая не снижается в любом режиме, в том числе при задействовании цифровых каналов, осциллограф Keysight MSOX2014A способен регистрировать сигналы с высокой детализацией, выявляя редкие сбои и аномалии. Прибор может производить 23 вида измерений в автоматическом режиме, выполнять математические действия и начальный анализ в частотной области с помощью функции БПФ. Режимы навигации и поиска упрощают выявление типовых событий по заданным параметрам. Наличие логического анализатора дает возможность отслеживать и регистрировать входные и выходные параметры и сигналы управления в общей временной области, что повышает эффективность диагностических работ.

Особенности Keysight MSOX2014A

  • Интегрированные аппаратные средства измерений – осциллограф снабжен встроенным вольтметром и частотомером, которые соединены с аналоговыми осциллографическими каналами, но не связаны с системой синхронизации, что позволяет контролировать параметры сигнала с использованием подключенных пробников.
  • Коммуникационные возможности – стандартные интерфейсы USB можно использовать для подключения съемного носителя информации, принтера, клавиатуры и компьютера, реализуя режим дистанционного управления; для сетевого использования либо трансляции экрана на внешний монитор следует доустановить модуль GPIB или LAN-VGA.
  • Программное конфигурирование дополнительных функций – генерирование сигналов стандартных форм с поддержкой модуляции и анализ протоколов автомобильных, промышленных и компьютерных параллельных шин выполняется специализированной микросхемой ASIC и активируется путем ввода номера лицензии, так же, как расширение полосы пропускания и включение режима тестирования по маске.

Купить цифровой осциллограф Keysight MSOX2014A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Прибор:Keysight MSOX2014A
Режимы сбора данных
Нормальныйотображение собранных данных на экране в реальном времени
С усреднениемчисло усреднений 2, 4, 8,16, 32, 64… до 65 536
Сегментированныйпериод захвата не менее 19 мкс
С обнаружением пиковзахват глитчей длительностью от 500 пс
Режим высокого разрешенияразрешение 12 бит при развертке ≥ 20 мкс/дел
Режимы запуска
Принудительныйнемедленный запуск при нажатии клавиши на панели
По перепадузапуск по положительному или отрицательному перепаду сигналав любом канале
По ТВ сигналузапуск по стандартному сигналу NTSC, PAL или SECAM
По длительности импульсазапуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)
Логическийзапуск по логической комбинации двух активных каналов
Логические каналы
Количество каналов8 (для моделей MSOX или моделей DSOX после апгрейда)
Частота дискретизации1 ГВыб/с
Динамический диапазон± 10 В
Общие данные
Полоса пропускания100 МГц
Аналоговые каналы4
Вертикальное разрешение8 бит
Коэффициент отклонения2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе2 мВ/дел - 10 мВ/дел: ± 4%
10 мВ/дел - 5 В/дел: ± 3%
Горизонтальное разрешение2.5 пс
Коэффициент развертки5 нс/дел - 50 с/дел
Ограничение полосы пропускания20 МГц
Входной импеданс1 МОм, 18 пФ
Погрешность временной базы25 ± 5 ppm
Измерения25 автоматических измерений
Математические функциисложение, вычитание, умножение, БПФ
Частота0,1 Гц – 20 МГц
Формы сигналасинус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Дисплей8,5-дюймовый цветной WVGA TFT LCD
Скорость обновления дисплея50 000 осцилограмм в секунду
Размеры38.1 х 20.4 х 14.1 см
Вес3.85 кг
