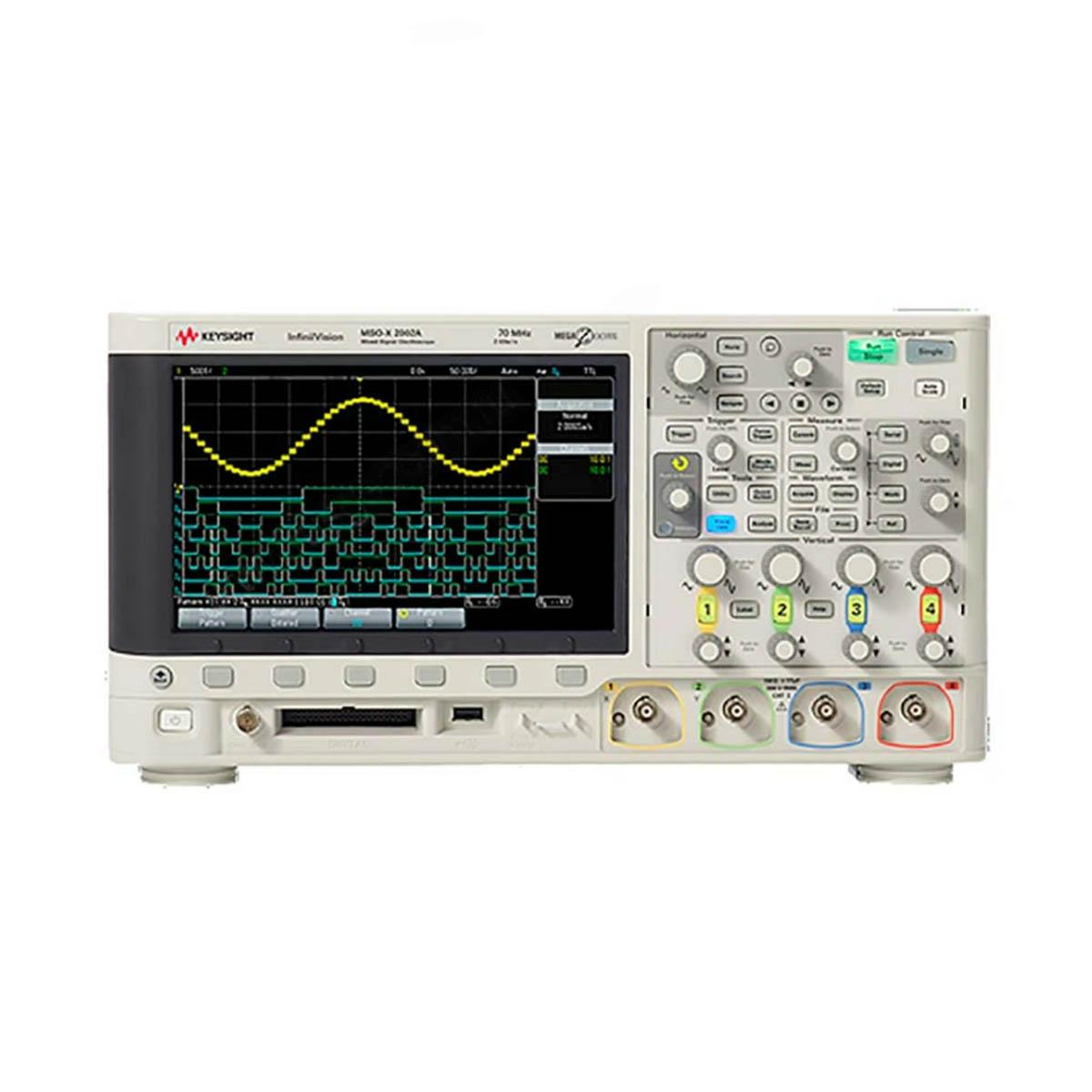

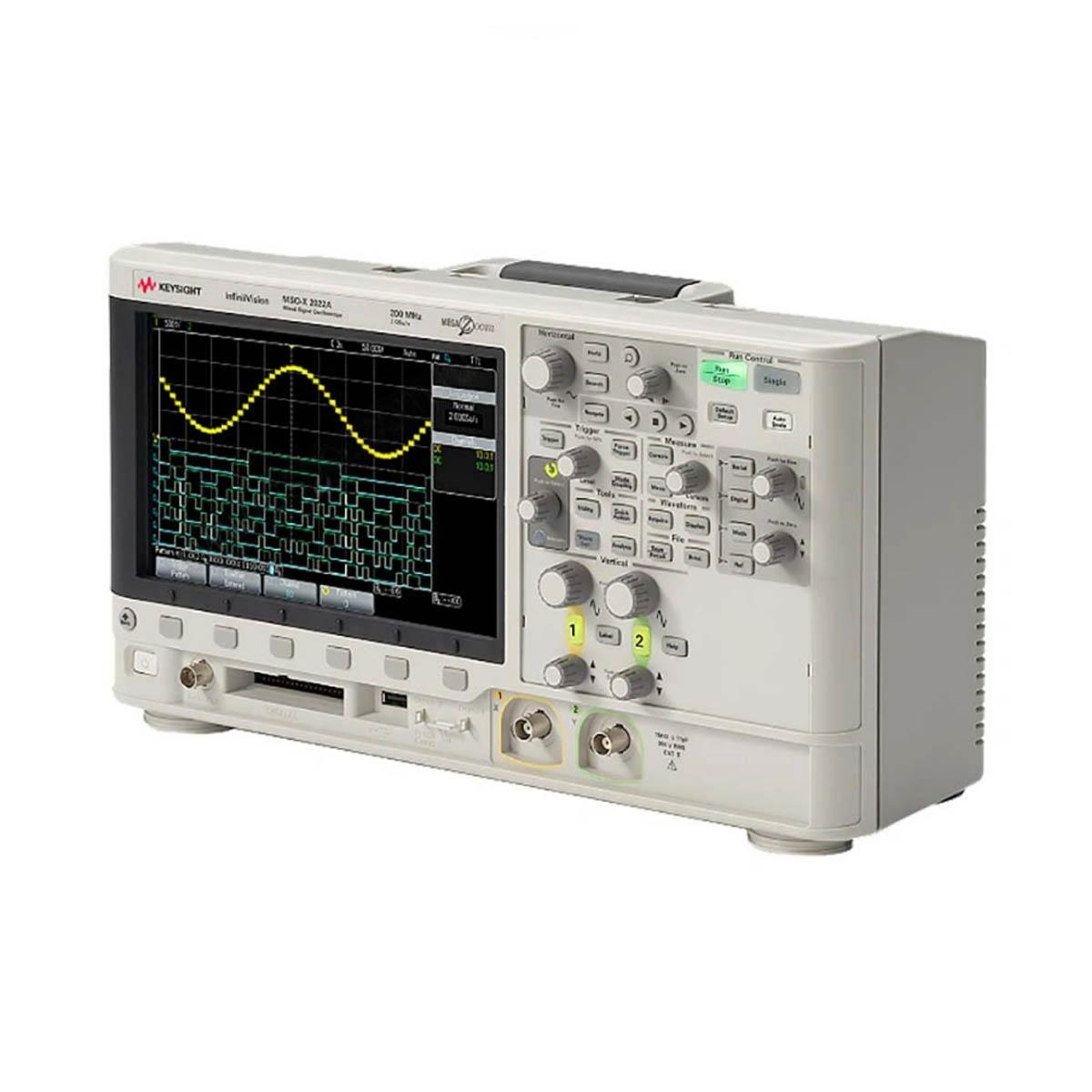

Осциллограф Keysight DSOX2002A

Производитель Keysight
Количество:

Цена:

Цена по запросу
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

Осциллограф Keysight DSOX2002A – младшая модель линейки InfiniiVision 2000 X-Series, которая обладает широкими функциональными возможностями. Прибор оборудован двумя аналоговыми каналами с полосой пропускания 70 МГц и может использоваться в образовательной сфере для обучения студентов эффективным правилам работы с лабораторным оборудованием, в ходе НИОКР для базовых измерений, а также для диагностики и отладки аналоговых электронных устройств в сервисных центрах и домашних мастерских.

Важным преимуществом цифрового осциллографа является возможность гибкой модернизации с использованием лицензий и программных и аппаратных опций, что позволяет наращивать функциональность по мере усложнения стоящих перед пользователем задач, а не тратить средства на приобретение новой модели.

Функциональные особенности

По сравнению с изделиями бюджетного класса осциллограф Keysight DSOX2002A отличается увеличенным показателем максимальной частоты дискретизации и памятью большей глубины, что обеспечивает точное отображение длинных сигналов сложной формы. Быстрое отыскание событий обеспечивают функции поиска и навигации, предоставляемые в базовом варианте поставки. Рассмотреть мелкие подробности осциллограмм позволяет режим усреднения, который повышает разрешение по вертикали до 12 бит. Для снижения влияния частотных помех предусмотрена возможность ограничения полосы пропускания на уровне 20 МГц. Встроенный частотомер и вольтметр служат для контроля параметров сигналов с высокой точностью без задействования режима курсорных измерений, независимо от выбранного варианта синхронизации.

Специально для учебных заведений в базовую комплектацию Keysight DSOX2002A включены учебные материалы EDK. Система быстрой справки упрощает освоение прибора. Стандартные интерфейсы USB 2.0 можно использовать для подключения съемных устройств хранения информации, реализации дистанционного управления и подключения клавиатуры, упрощая работу с осциллографом.

Варианты модернизации

  • Расширение полосы пропускания до 100 или 200 МГц.
  • Добавление 8 цифровых каналов и функции логического анализа для работы со смешанными сигналами.
  • Дооснащение внутренним функциональным генератором с функциями модуляции.
  • Установка дополнительных интерфейсов для обмена данными и дистанционного управления – LAN-VGA или GPIB.
  • Активация программными ключами дополнительных режимов синхронизации и декодирования автомобильных и компьютерных шин, тестирования по маске, углубленного анализа сигналов и т.д.

Купить цифровой осциллограф Keysight DSOX2002A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Keysight DSOX2002A
Режимы сбора данных
Нормальныйотображение собранных данных на экране в реальном времени
С усреднениемчисло усреднений 2, 4, 8,16, 32, 64… до 65 536
Сегментированныйпериод захвата не менее 19 мкс
С обнаружением пиковзахват глитчей длительностью от 500 пс
Режим высокого разрешенияразрешение 12 бит при развертке ≥ 20 мкс/дел
Режимы запуска
Принудительныйнемедленный запуск при нажатии клавиши на панели
По перепадузапуск по положительному или отрицательному перепаду сигналав любом канале
По ТВ сигналузапуск по стандартному сигналу NTSC, PAL или SECAM
По длительности импульсазапуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)
Логическийзапуск по логической комбинации двух активных каналов
Логические каналы
Количество каналов8 (для моделей MSOX или моделей DSOX после апгрейда)
Частота дискретизации1 ГВыб/с
Динамический диапазон± 10 В
Общие данные
Полоса пропускания70 МГц
Аналоговые каналы2
Вертикальное разрешение8 бит
Коэффициент отклонения2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе2 мВ/дел - 10 мВ/дел: ± 4%
10 мВ/дел - 5 В/дел: ± 3%
Горизонтальное разрешение2.5 пс
Коэффициент развертки5 нс/дел - 50 с/дел
Ограничение полосы пропускания20 МГц
Входной импеданс1 МОм, 18 пФ
Погрешность временной базы25 ± 5 ppm
Измерения25 автоматических измерений
Математические функциисложение, вычитание, умножение, БПФ
Частота0,1 Гц – 20 МГц
Формы сигналасинус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Дисплей8,5-дюймовый цветной WVGA TFT LCD
Скорость обновления дисплея50 000 осцилограмм в секунду
Размеры38.1 х 20.4 х 14.1 см
Вес3.85 кг
