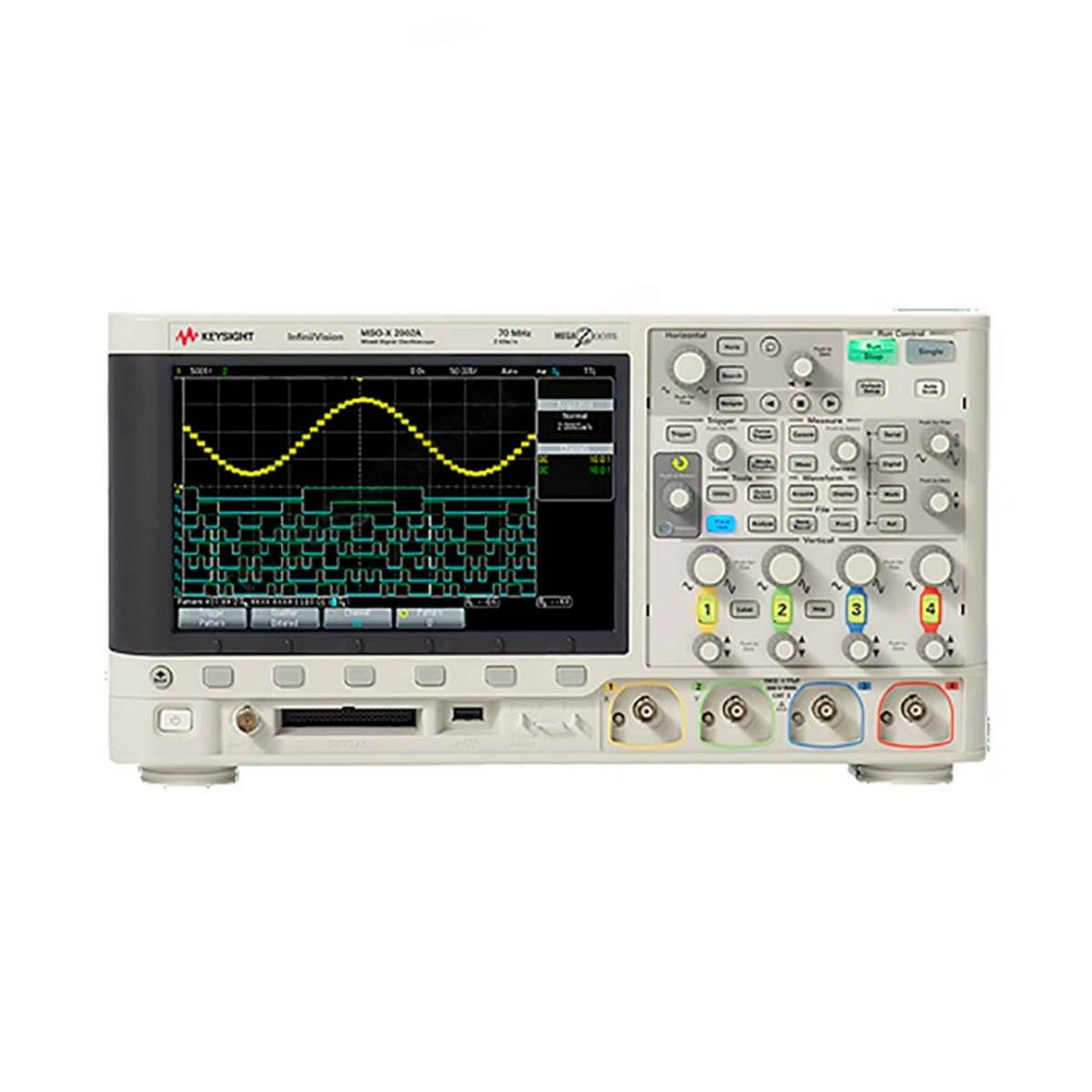

Осциллограф Keysight DSOX2014A

Производитель Keysight
Количество:

Цена:

Цена по запросу
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

Осциллограф Keysight DSOX2014A выделяется высокой производительностью и расширенной функциональностью, которых удалось достичь благодаря использованию специализированной СБИС на патентованной архитектуре Megazoom IV с быстродействующей глубокой памятью 1 Мвыб, поддерживающей режим сегментации. Прибор оснащен 4 аналоговыми каналами с полосой пропускания 100 МГц, 8,5-дюймовым дисплеем, встроенным частотомером и вольтметром.

Предусмотрена возможность опционального расширения частотного диапазона цифрового осциллографа до 200 МГц, дооснащения прибора внутренним генератором с поддержкой модуляции AM, FM и FSK, логическим анализатором с 8 цифровыми каналами для работы со смешанными сигналами, функциями расширенного запуска и декодирования данных компьютерных, автомобильных и промышленных шин, режимом тестирования по маске.

Преимущества технологии Megazoom IV в Keysight DSOX2014A

  • Расширенная функциональность без увеличения бюджета – функции аппаратных измерений, генерирования сигналов, запуска, анализа, декодирования протоколов, тестирования по маске реализованы на одной СБИС, за счет чего осциллограф обладает компактными размерами и доступной ценой.
  • Высокое быстродействие обеспечивается благодаря коротким связям между функциональными элементами, без задействования центрального процессора прибора, и за счет прямого доступа к памяти, которая выделяется для каждого канала и мгновенно реагирует на изменение входного сигнала или воздействия органов управления.
  • Программная модернизация – дополнительные функции и режимы, за исключением коммуникационных, активируются путем ввода ключей, без разборки устройства и доустановки внутренних модулей, что можно осуществлять без визита в сервисный центр.

Коммуникационные возможности

USB-хосты на передней и задней панелях осциллографа Keysight DSOX2014A можно использовать для подключения клавиатуры, принтера или съемного накопителя, обеспечивающего сохранение и перенос настроек, опорных сигналов, масок, осциллограмм, снимков с экрана и т.д. USB-порт позволяет реализовать полноценное дистанционное управление с помощью ПК. Дополнительно прибор может быть доукомплектован интерфейсной платой GPIB для коммуникации с другими лабораторными устройствами, или модулем LAN-VGA, который реализует доступ к локальным сетям и возможность трансляции изображения на монитор или проектор. Осциллографом можно удалённо управлять с помощью команд SCPI, а также через виртуальную панель VNC, используя веб-браузер на ПК или планшетном устройстве.

Купить цифровой осциллограф Keysight DSOX2014A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Прибор:Keysight DSOX2014A
Режимы сбора данных
Нормальныйотображение собранных данных на экране в реальном времени
С усреднениемчисло усреднений 2, 4, 8,16, 32, 64… до 65 536
Сегментированныйпериод захвата не менее 19 мкс
С обнаружением пиковзахват глитчей длительностью от 500 пс
Режим высокого разрешенияразрешение 12 бит при развертке ≥ 20 мкс/дел
Режимы запуска
Принудительныйнемедленный запуск при нажатии клавиши на панели
По перепадузапуск по положительному или отрицательному перепаду сигналав любом канале
По ТВ сигналузапуск по стандартному сигналу NTSC, PAL или SECAM
По длительности импульсазапуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)
Логическийзапуск по логической комбинации двух активных каналов
Логические каналы
Количество каналов8 (для моделей MSOX или моделей DSOX после апгрейда)
Частота дискретизации1 ГВыб/с
Динамический диапазон± 10 В
Общие данные
Полоса пропускания100 МГц
Аналоговые каналы4
Вертикальное разрешение8 бит
Коэффициент отклонения2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе2 мВ/дел - 10 мВ/дел: ± 4%
10 мВ/дел - 5 В/дел: ± 3%
Горизонтальное разрешение2.5 пс
Коэффициент развертки5 нс/дел - 50 с/дел
Ограничение полосы пропускания20 МГц
Входной импеданс1 МОм, 18 пФ
Погрешность временной базы25 ± 5 ppm
Измерения25 автоматических измерений
Математические функциисложение, вычитание, умножение, БПФ
Частота0,1 Гц – 20 МГц
Формы сигналасинус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Дисплей8,5-дюймовый цветной WVGA TFT LCD
Скорость обновления дисплея50 000 осцилограмм в секунду
Размеры38.1 х 20.4 х 14.1 см
Вес3.85 кг
