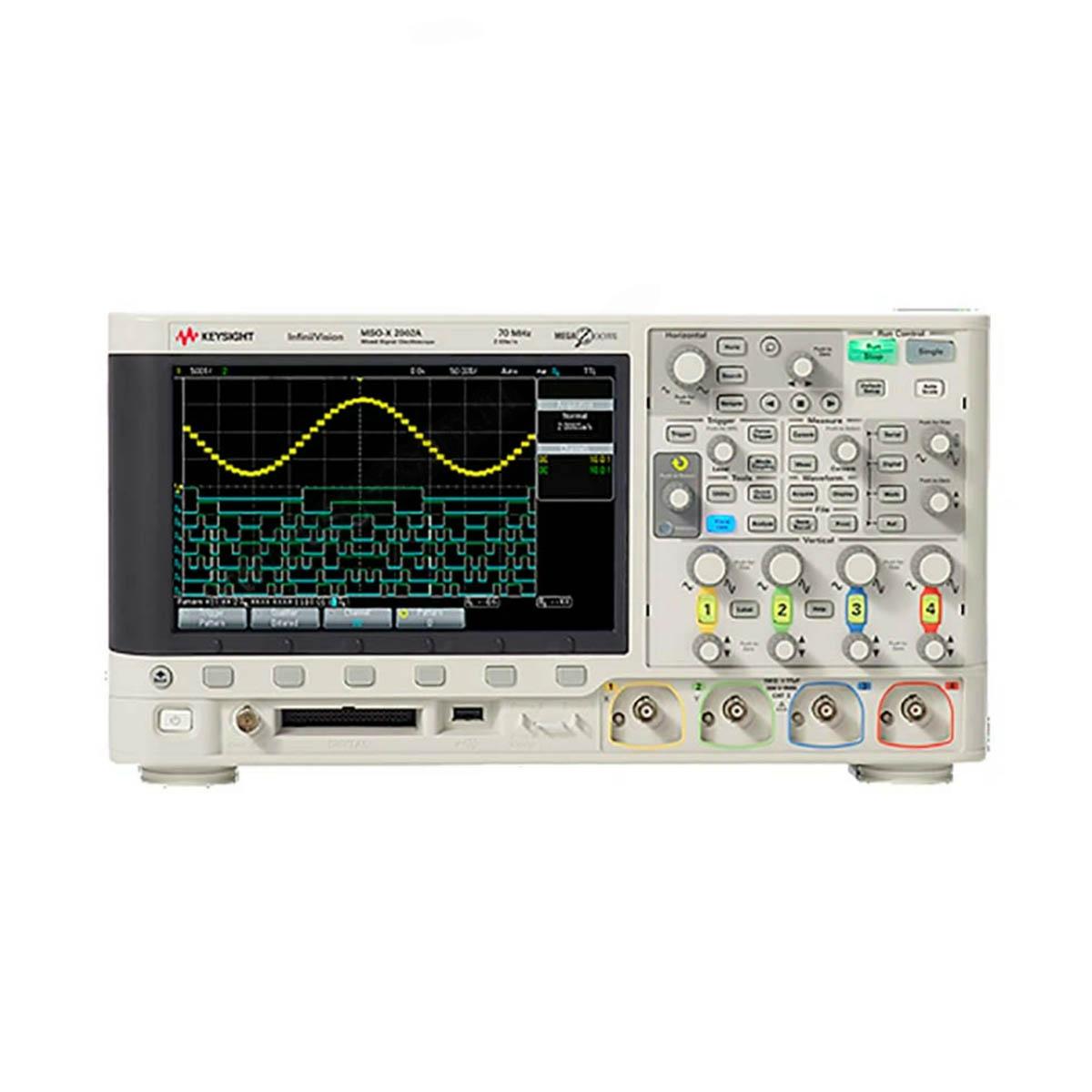

Осциллограф Keysight DSOX2004A

Производитель Keysight
Количество:

Цена:

Цена по запросу
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

Осциллограф Keysight DSOX2004A – 4-канальная модель с частотным диапазоном 70 МГц из линейки InfiniiVision X, лабораторный прибор с широкими возможностями. Оборудование может использоваться для базовых измерений на производстве, в лабораторной и ремонтной практике, а также в учебных учреждениях.

Важным преимуществом является расширяемость – с помощью доступных опций устройство, при необходимости, может быть легко модернизировано до уровня старшей модели своей серии, а также дооснащен дополнительными функциями.

Инновационная конструкция

Цифровые осциллографы линейки InfiniiVision 2000 X построены на основе патентованной архитектуры MegaZoom IV. Все основные функции реализованы на аппаратном уровне с задействованием специализированной СБИС. Чип с встроенным контроллером использует ресурсы памяти, минуя ЦП, что существенно повышает быстродействие без удорожания прибора, и обеспечивает более высокую эффективность, по сравнению с программными решениями.

Пять в одном

Keysight DSOX2004A снабжен интегрированным вольтметром, частотомером, логическим анализатором на 8 цифровых каналов, генератором сигналов с режимом модуляции и аппаратным анализатором протоколов. Последние три из них доступны опционально и активируются соответствующими ключами, позволяя наращивать функциональность прибора без вскрытия корпуса и внесения изменений в конструкцию. Также с помощью опций можно расширить полосу пропускания и задействовать режим тестирования по маске. Для анализа записанных осциллограмм на внешнем ПК предлагается ПО Infiniium Offline.

Преимущества Keysight DSOX2004A

  • Крупноразмерный дисплей 8,5 дюймов по диагонали – самый большой среди осциллографов начального уровня, обеспечивает высокую наглядность и информативность модели.
  • Глубокая память объемом 1 Мвыб с высоким быстродействием и поддержкой сегментации доступна во всех режимах работы осциллографа, выполняя захват информативных элементов осциллограмм на больших временных промежутках без уменьшения полосы пропускания; обнаружение событий по заданным параметрам упрощают функции поиска и навигации.
  • Порты USB обеспечивают обмен и сохранение данных; для работы в сетевом режиме следует задействовать опциональные модули GPIB или LAN-VGA.
  • Генератор может воспроизводить сигналы разной формы: синусоидальной, прямоугольной, пилообразной, импульсной, линейной и шума, с модуляцией AM, FM или FSK.

Купить цифровой осциллограф Keysight DSOX2004A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Прибор:Keysight DSOX2004A
Режимы сбора данных
Нормальныйотображение собранных данных на экране в реальном времени
С усреднениемчисло усреднений 2, 4, 8,16, 32, 64… до 65 536
Сегментированныйпериод захвата не менее 19 мкс
С обнаружением пиковзахват глитчей длительностью от 500 пс
Режим высокого разрешенияразрешение 12 бит при развертке ≥ 20 мкс/дел
Режимы запуска
Принудительныйнемедленный запуск при нажатии клавиши на панели
По перепадузапуск по положительному или отрицательному перепаду сигналав любом канале
По ТВ сигналузапуск по стандартному сигналу NTSC, PAL или SECAM
По длительности импульсазапуск по импульсу, длительность которого больше, равно или меньше заданной (от 17 нс до 10 с)
Логическийзапуск по логической комбинации двух активных каналов
Логические каналы
Количество каналов8 (для моделей MSOX или моделей DSOX после апгрейда)
Частота дискретизации1 ГВыб/с
Динамический диапазон± 10 В
Общие данные
Полоса пропускания70 МГц
Аналоговые каналы4
Вертикальное разрешение8 бит
Коэффициент отклонения2 мВ/дел - 5 В/дел
Погрешность коэффициента усиления на постоянном токе2 мВ/дел - 10 мВ/дел: ± 4%
10 мВ/дел - 5 В/дел: ± 3%
Горизонтальное разрешение2.5 пс
Коэффициент развертки5 нс/дел - 50 с/дел
Ограничение полосы пропускания20 МГц
Входной импеданс1 МОм, 18 пФ
Погрешность временной базы25 ± 5 ppm
Измерения25 автоматических измерений
Математические функциисложение, вычитание, умножение, БПФ
Частота0,1 Гц – 20 МГц
Формы сигналасинус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение
Дисплей8,5-дюймовый цветной WVGA TFT LCD
Скорость обновления дисплея50 000 осцилограмм в секунду
Размеры38.1 х 20.4 х 14.1 см
Вес3.85 кг
