Трассотечеискатель Атлет ТЭК-120ТУЗ для диагностики неметаллических и металлических трубопроводов

  • Поиск подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), а также определения глубины их залегания и мест повреждения.
  • Определение местоположения силовых кабельных линий индукционным и акустическим методами.
  • Трассировка с высокой дальностью и высокоэффективный поиск мест повреждения кабелей.
  • Трассировка неметаллических и металлических трубопроводов акустическим методом и поиск утечек из трубопроводов.

  • Морозоустойчивый комплект с мощным генератором, решающий задачи на металлических и неметаллических трубопроводах.


    Решаемые задачи трассотечеискателем Атлет ТЭК-120ТУЗ

    • Трассировка кабеля и определение глубины залегания.
    • Поиск места повреждения силового кабеля.
    • Поиск металлических трубопроводов и определение глубины залегания.
    • Поиск мест пересечения трубопроводов и кабеля.
    • Трассировка и контроль изоляции защитных покрытий газопровода.

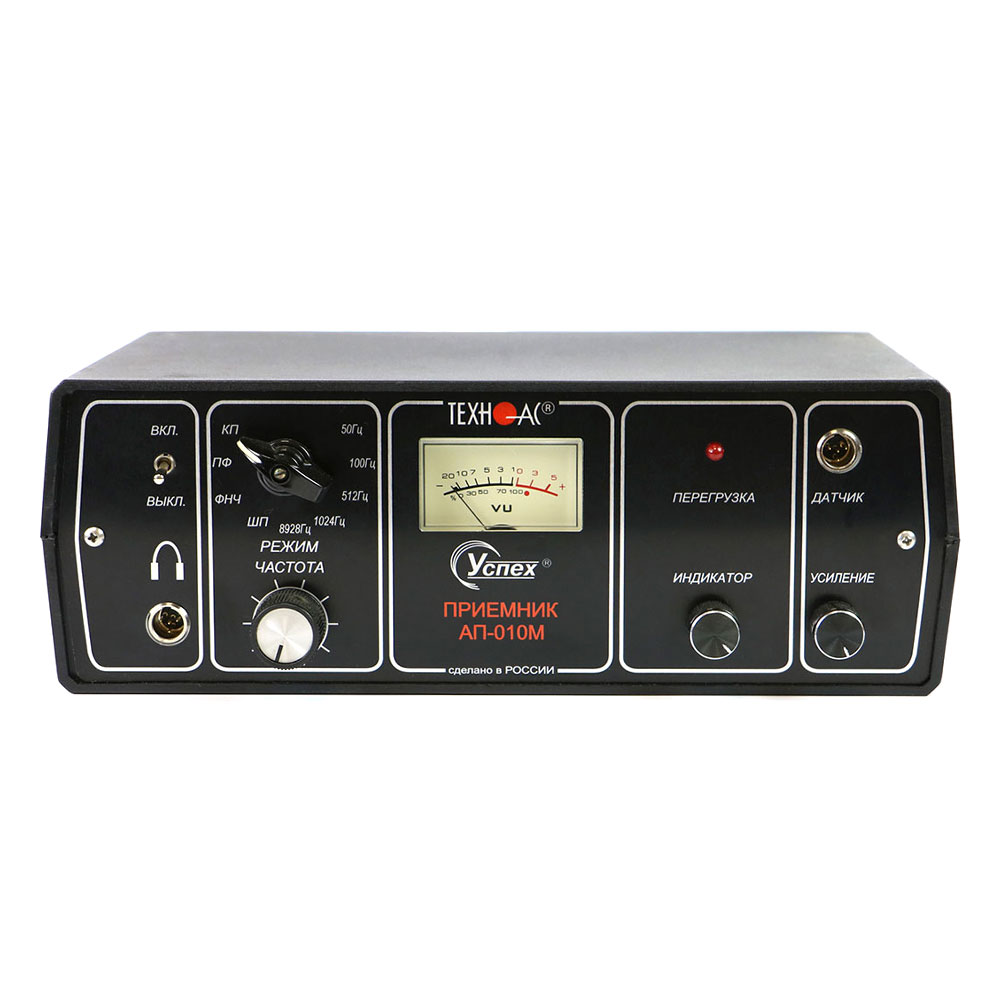

    Особенности приемника АП-010М

    • Аналоговый трассопоисковый приемник.
    • Стрелочный индикатор уровня сигнала.
    • Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8928 Гц, режим “Широкая Полоса”), частотные фильтры.
    • Морозоустойчивый, работа при температурах до -30°С.
    • Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).

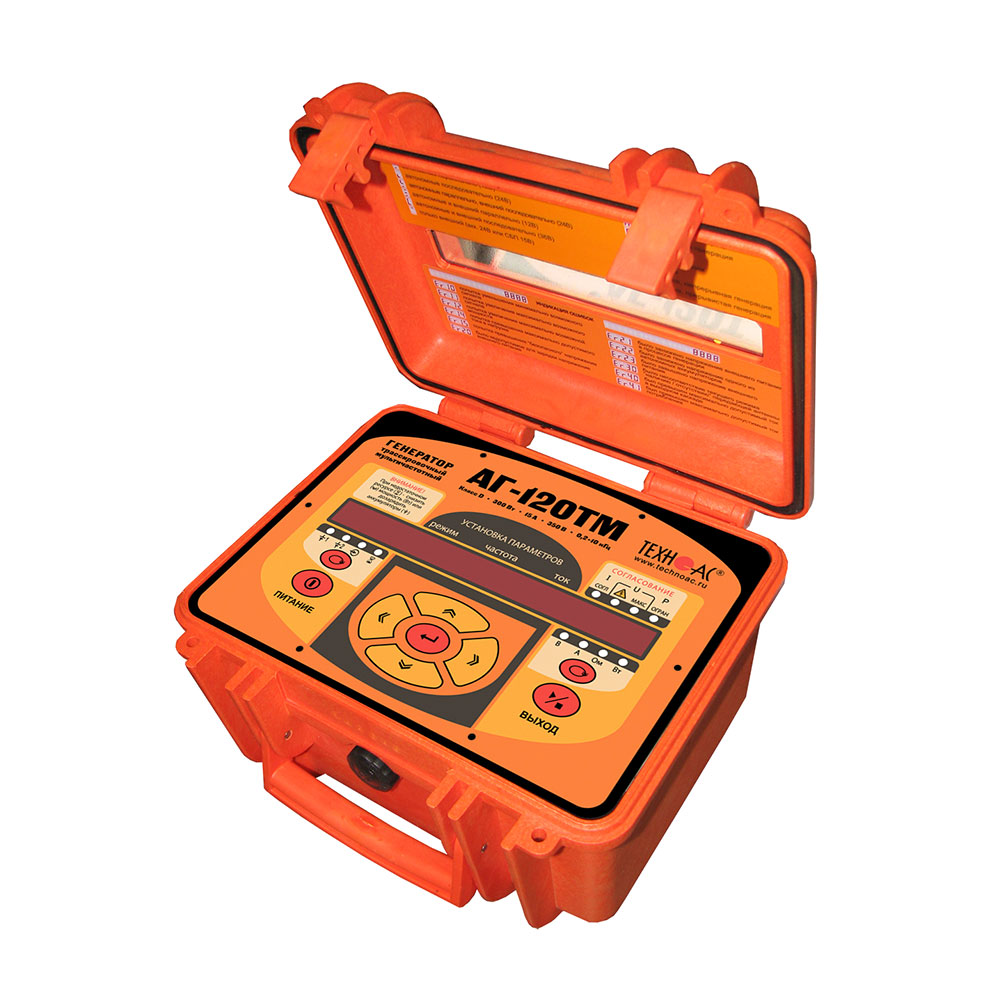

    Особенности генератора АГ-120ТМ

    • Увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т.
    • Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
    • Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот.
    • Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
    • Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
    • Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
    • Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
    • Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
    • Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

    Рекомендуемые области применения трассотечеискателя Атлет ТЭК-120ТУЗ

    • Теплосети.
    • Водоканал.
    • Газораспределительные сети.

    Характеристики приемника АП-010М

    Параметр Значение
    Девять режимов работы на 26 частотных диапазонах, Гц 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап.), «ПФ» (10 диап.)
    Общий коэффициент усиления по звуковому тракту, дБ 35
    Напряжение питания, В
    Тип элементов питания
    9+1-2,5
    6 х 1,5 В (батареи типа С)
    Мощность, подводимая к головным телефонам, мВт 100
    Потребляемая мощность, не более, Вт 0,9
    Габаритные размеры прибора, не более, мм 250х90х147
    Масса, не более, кг 1,5


    Характеристики генератора АГ-120ТМ

    Параметр Значение
    Частоты синусоидального сигнала, Гц
    Частоты f1, f2, f3 («постоянные») 200…9999 Гц
    выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
    Частота f4 («временная») 200…9999 Гц
    выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
    Режимы генерации
    Режим 1 непрерывный «НП»
    Режим 2
    - длительность импульса, мс
    - частота следования импульсов, Гц
    кратковременные посылки «ПР» (прерывистый)
    100
    1
    Режим 3
    Первая частота, Гц
    Вторая частота, Гц
    Соотношение амплитуд первой и второй частот
    двухчастотный «2F» (одновременная генерация)
    1024
    8192
    4:1
    Режим 4

    амплитуда импульса

    частота следования импульсов (ударов), уд/мин
    - низкая
    - средняя
    - высокая
    длительность импульса
    генерация ударных импульсов «УР» (ударный режим)

    равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)


    30
    60
    120
    минимально достаточная для производства удара механизмом УМ-112, задается автоматически
    Выходные параметры синусоидальной генерации
    Выходной ток, А
    максимальный в ручном режиме:
    - непрерывная и двухчастотная генерация
    - кратковременные посылки

    10
    15
    задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
    Максимальное выходное напряжение, В
    - при автономном питании
    - с добавлением внешнего аккумулятора 12 В
    - при питании от сетевого блока
    220 (180 при «2F»)
    330
    (260 при «2F»)
    110 (90 при «2F»)
    Максимальная выходная мощность, Вт
    - при автономном питании или от внешнего аккумулятора 21 В 150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
    - с добавлением внешнего аккумулятора 12 В 200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
    - от сетевого блока (СБП) 100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F»
    ПРИМЕЧАНИЕ
    При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 dB.
    Допустимое сопротивление нагрузки любое (0…∞)
    Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
    Согласование с нагрузкой - автоматическое, обеспечивающее достижение заданного тока в нагрузке
    - ручное (кнопками "Вверх" или "Вниз")
    Источники питания
    Встроенный аккумуляторный комплект два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией: 12 В/30 Ач или 24 В/15 Ач
    Ресурс питания при 0ºС в зависимости от мощности не менее, ч
    - непрерывная и двухчастотная генерация 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)
    4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
    - импульсные посылки одной частоты 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)
    25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
    - генерация ударных импульсов с максимальной частотой 80 уд/мин 25 (при силе удара «С2» автономно или «С3» с доп. акк.)
    62 (при силе удара «С1» автономно)
    Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
    Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток 15 А max
    Допустимые внешние аккумуляторы 11...14 В / 22…28 В
    Функциональные особенности
    Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
    - автосогласование (достижение заданного тока в нагрузке)
    - автоматический «интеллектуальный» выбор выходной мощности
    - специальная программа управления передающей антенной
    - встроенное автоматическое зарядное устройство
    - автоотключение питания при простое (1 мин)
    Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы
    - при несоответствии внешнего напряжения режиму зарядки
    - при превышении допустимого потребляемого тока
    - при отключении внешнего питания в процессе генерации
    - при коротком замыкании выхода в процессе генерации
    - при несоответствии режима генерации наличию/отсутствию антенны на выходе
    Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
    - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
    - индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
    - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
    Конструктивные параметры
    Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
    Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона) - все питающие напряжения
    - режимы и установки
    - ресурс питания
    - «МУЛЬТИМЕТР ВЫХОДА»:
    «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
    Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.
    Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 класс А
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
    Степень защиты корпуса IP54
    Габаритные размеры электронного блока (кейса), не более, мм 305х270х191
    Вес электронного блока, не более, кг 14,5


    Характеристики акустического датчика АД-240

    Параметр Значение
    Габаритные размеры прибора, не более, мм 60х130
    Масса, не более, кг 0,95


    Характеристики электромагнитного датчика ЭМД-227М

    Параметр Значение
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 8928, 1024, 512
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)


    Характеристики индукционной антенны ИЭМ-301.2

    Параметр Значение
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом 36
    Тип корпуса пластмассовый, герметичный


    Характеристики ударного механизма УМ-112М

    Параметр Значение
    Рабочее положение крепления ударного механизма на трубу:
    - допустимое
    - оптимальное для максимальной дальности трассировки

    любое
    верхнее
    Длина соединительного кабеля, не менее, м 5
    Диаметр исследуемой трубы, мм от 50
    Габаритные размеры, не более, мм 90х200
    Масса комплекта, не более, кг 3

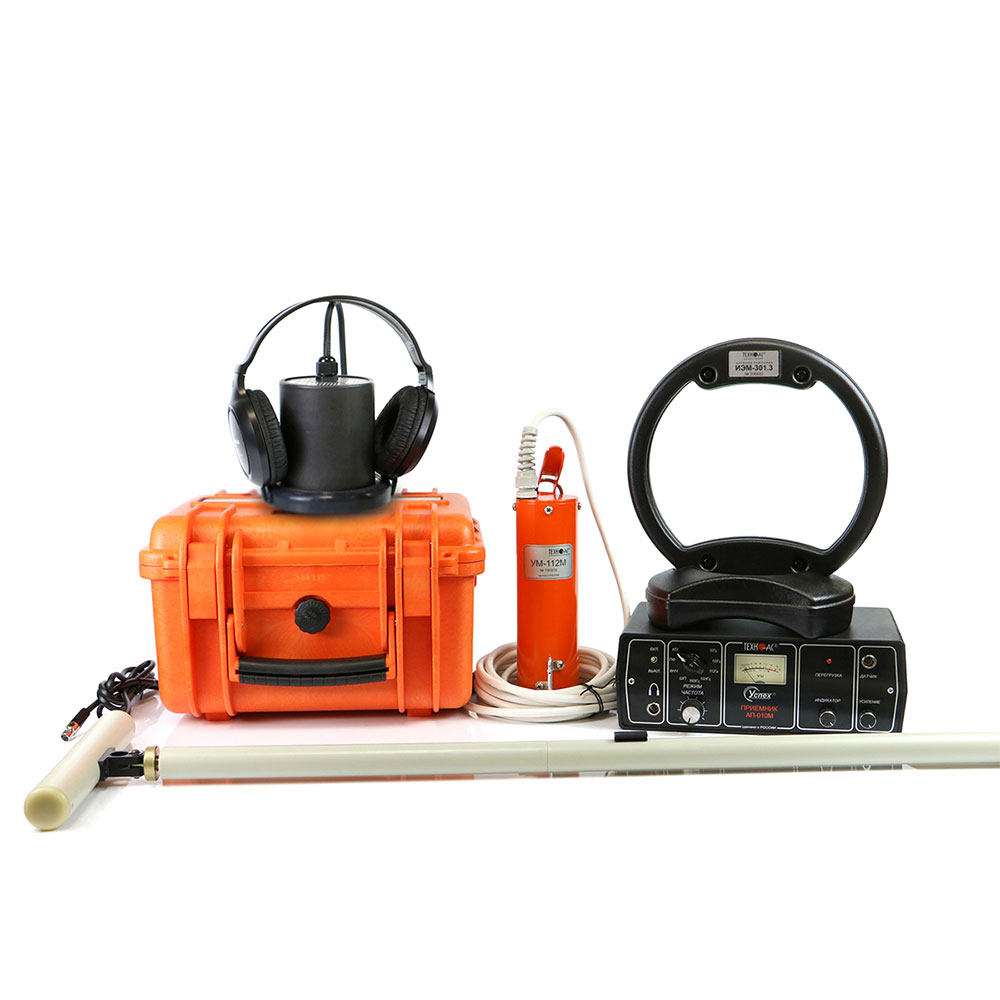

    Наименование Количество
    Трассопоисковый приемник АП-010М 1 шт.
    Генератор АГ-120ТМ 1 шт.
    Датчик электромагнитный ЭМД-227М 1 шт.
    Комплект акустического датчика АД-240 1 шт.
    Головные телефоны 1 шт.
    Ударный механизм УМ-112М 1 шт.
    Антенна индукционная ИЭМ-301.2 1 шт.
    Контакт магнитный АГ120.02.090 2 шт.
    Штырь заземления АГ110.02.004 2 шт.
    Сумка для генератора АГ-120ТМ (чехол 53181) 1 шт.
    Сумка для приемника АП-010М (чехол 53108) 1 шт.
    Сумка для батарейного отсека приемника (чехол 53113) 1 шт.
    Сумка для ударного механизма УМ-112М (чехол 53208) 1 шт.
    Сумка для антенны ИЭМ-301.2 (чехол 53107) 1 шт.
    Сумка для датчика ЭМД-227М (чехол 53186) 1 шт.
    Сумка для комплекта (чехол 53183) 1 шт.
    Руководство по эксплуатации. Паспорт 1 шт.
