Кабелетрассоискатель Атлет ТЭК-120ГАЗ-4Н с возможностью контроля качества изоляции

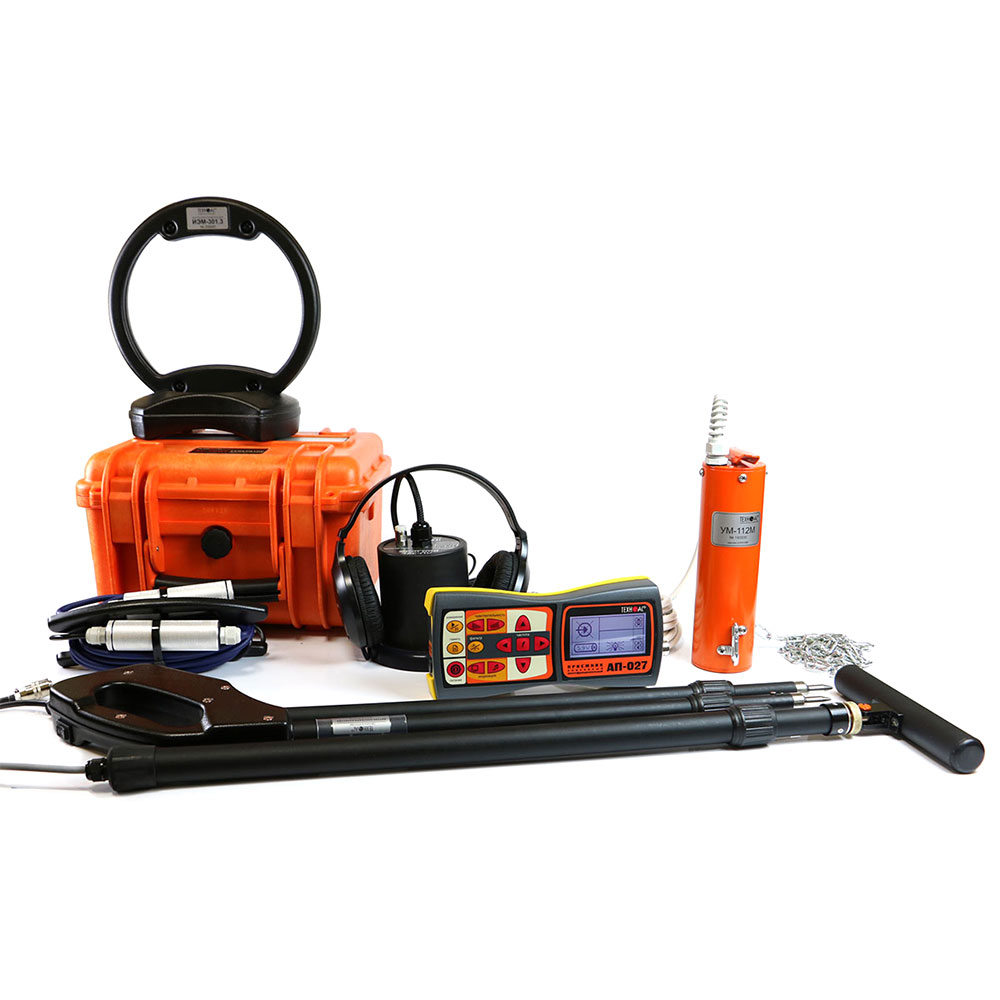

Описание кабелетрассоискателя Атлет ТЭК-120ГАЗ-4Н

Многофункциональный трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов и прочих коммуникаций из токопроводящих материалов).


Наличие акустического датчика и ударного механизма позволяет проводить трассировку НЕМЕТАЛЛИЧЕСКИХ трубопроводов, а также осуществлять поиск утечек из трубопроводов и поиск мест повреждения кабеля.

Датчики контроля изоляции ДКИ-117 и датчик-определитель дефектов коммуникаций ДОДК-117 осуществляют поиск мест повреждения внешней изоляции коммуникации.


В составе комплекта самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.


Назначение кабелетрассоискателя Атлет ТЭК-120ГАЗ-4Н

  • Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
  • Поиск утечек жидкости из трубопроводов на глубине до 3 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
  • Трассировка НЕМЕТАЛЛИЧЕСКИХ трубопроводов.
  • Поиск электрических кабелей под напряжением.
  • Определения мест повреждения кабельных линий (акустическим и электромагнитным способом).
  • Поиск мест пересечения трубопровода и кабеля.
  • Поиск мест повреждения внешней изоляции коммуникации (трубопровода, кабеля).
  • Обследования участков местности перед проведением земляных работ.

Особенности приемника АП-027

  • Цифровой трассопоисковый приемник.
  • Большой ЖК дисплей с переключаемыми режимами работы.
  • Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
  • Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
  • Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
  • Защита от посторонних шумов и выделение полезного сигнала из зашумленного.
  • Класс защиты корпуса от внешних воздействий IP54.

Особенности генератора АГ-120ТМ

  • Увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т.
  • Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника.
  • Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот.
  • Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности.
  • Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке.
  • Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах).
  • Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности.
  • Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
  • Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

Рекомендуемые области применения кабелетрассоискателя Атлет ТЭК-120ГАЗ-4Н

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.

Характеристики приемника АП-027

Параметр Датчик ЭМД/ДКИ/ДОДК/КИ Датчик АД
Вид работы в зависимости от датчика определяется автоматически, при подключении датчика
Вид принимаемого сигнала выбирается оператором как «непрерывный / импульсный» выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц - ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
- ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация головные телефоны - натуральный широкополосный или отфильтрованный сигнал
головные телефоны - синтезированный звук ЧМ -
встроенный излучатель - синтезированный звук ЧМ
Питание напряжение 4…7 В - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети или щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220x102x42 мм
Масса электронного блока, не более 0,46 кг


Характеристики генератора АГ-120ТМ

Параметр Значение
Частоты синусоидального сигнала, Гц
Частоты f1, f2, f3 («постоянные») 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Частота f4 («временная») 200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Режимы генерации
Режим 1 непрерывный «НП»
Режим 2
- длительность импульса, мс
- частота следования импульсов, Гц
кратковременные посылки «ПР» (прерывистый)
100
1
Режим 3
Первая частота, Гц
Вторая частота, Гц
Соотношение амплитуд первой и второй частот
двухчастотный «2F» (одновременная генерация)
1024
8192
4:1
Режим 4

амплитуда импульса

частота следования импульсов (ударов), уд/мин
- низкая
- средняя
- высокая
длительность импульса
генерация ударных импульсов «УР» (ударный режим)

равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)


30
60
120
минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
максимальный в ручном режиме:
- непрерывная и двухчастотная генерация
- кратковременные посылки

10
15
задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
- при автономном питании
- с добавлением внешнего аккумулятора 12 В
- при питании от сетевого блока
220 (180 при «2F»)
330
(260 при «2F»)
110 (90 при «2F»)
Максимальная выходная мощность, Вт
- при автономном питании или от внешнего аккумулятора 21 В 150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
- с добавлением внешнего аккумулятора 12 В 200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
- от сетевого блока (СБП) 100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F»
ПРИМЕЧАНИЕ
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 dB.
Допустимое сопротивление нагрузки любое (0…∞)
Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
Согласование с нагрузкой - автоматическое, обеспечивающее достижение заданного тока в нагрузке
- ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией: 12 В/30 Ач или 24 В/15 Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
- непрерывная и двухчастотная генерация 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)
4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
- импульсные посылки одной частоты 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)
25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
- генерация ударных импульсов с максимальной частотой 80 уд/мин 25 (при силе удара «С2» автономно или «С3» с доп. акк.)
62 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы 11...14 В / 22…28 В
Функциональные особенности
Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (достижение заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности
- специальная программа управления передающей антенной
- встроенное автоматическое зарядное устройство
- автоотключение питания при простое (1 мин)
Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
- индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона) - все питающие напряжения
- режимы и установки
- ресурс питания
- «МУЛЬТИМЕТР ВЫХОДА»:
«напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 класс А
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
Степень защиты корпуса IP54
Габаритные размеры электронного блока (кейса), не более, мм 305х270х191
Вес электронного блока, не более, кг 14,5


Характеристики электромагнитного датчика ЭМД-247

Параметр Значение
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)


Характеристики акустического датчика AD-327

Параметр Значение
Габаритные размеры прибора, не более, мм 120х135
Масса, не более, кг 1,7


Характеристики индукционной антенны ИЭМ-301.3

Параметр Значение
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный


Характеристики ударного механизма УМ-112М

Параметр Значение
Рабочее положение крепления ударного механизма на трубу:
- допустимое
- оптимальное для максимальной дальности трассировки

любое
верхнее
Длина соединительного кабеля, не менее, м 5
Диаметр исследуемой трубы, мм от 50
Габаритные размеры, не более, мм 90х200
Масса комплекта, не более, кг 3

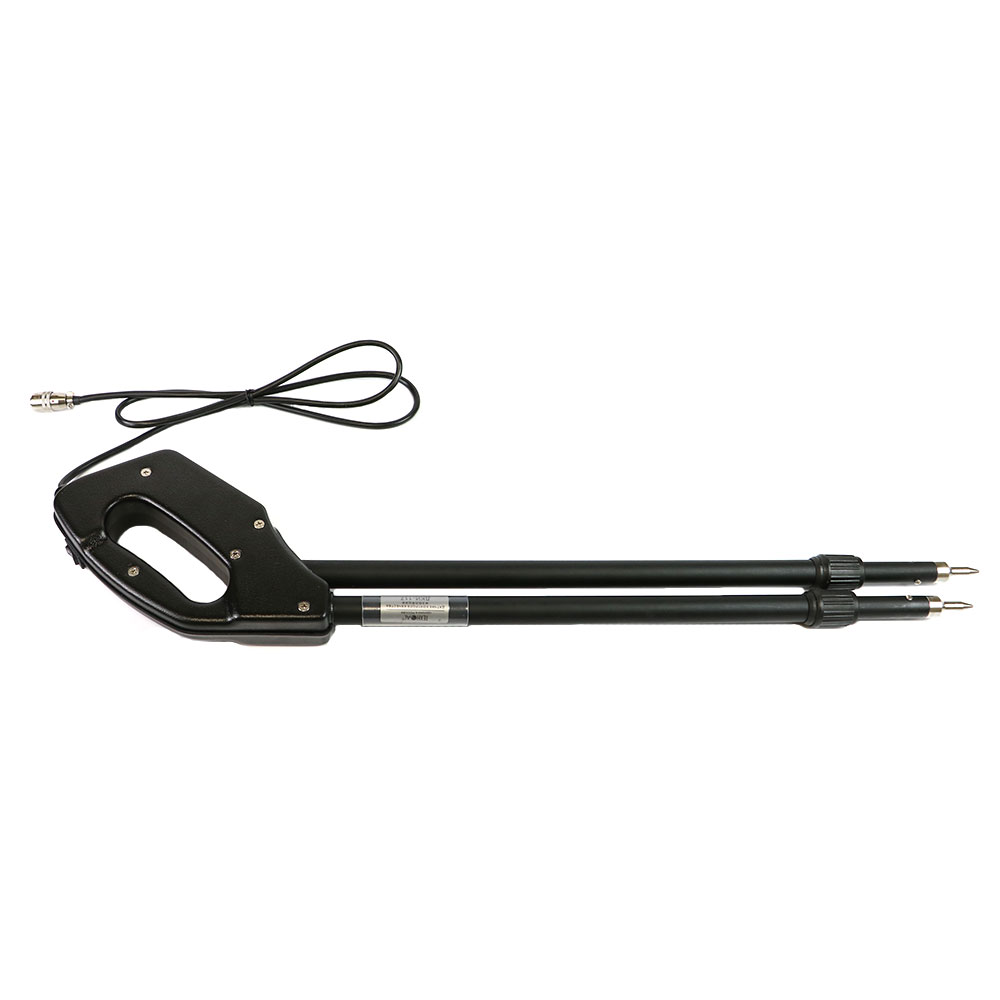

Характеристики датчика контроля изоляции ДКИ-117

Параметр Значение
Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ (эфф.):
«0»
«I»
«II»


0,3…14
3…140
30…1400
Частотный диапазон, Гц 40...10000
Максимально допустимое переменное входное напряжение, В 400
База (расстояние между электродами в рабочем положении), мм - для угла раствора 30º - 550;
- для угла раствора 60º - 880
Длина штанг, не более, мм:
- в рабочем положении
- в транспортном положении

780
490
Вес, не более, кг 0,8


Характеристики датчика определителя дефектов коммуникации ДОДК-117

Параметр Значение
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм 15
Точность определения обрыва кабеля, м 0,25
Входное сопротивление датчика, МОм 2,4
Питание предварительного усилителя внешнее от приёмника
Коэффициент усиления предварительного усилителя, дБ 40
Наименование Количество
Трассопоисковый приемник АП-027 1 шт.
Генератор АГ-120ТМ 1 шт.
Комплект акустического датчика AD-327 1 шт.
Электромагнитный датчик ЭМД-247 1 шт.
Головные телефоны 1 шт.
Держатель для приемника АП-027.00.010 1 шт.
Антенна индукционная ИЭМ-301.3 1 шт.
Источник питания ENP-240-12 1 шт.
Кабель AG120.02.060 1 шт.
Кабель АГ120.02.020 1 шт.
Кабель АГ120.02.050 1 шт.
Кабель АГ105.02.020 1 шт.
Ударный механизм УМ-112М 1 шт.
Датчик контроля качества изоляции ДКИ-117 1 шт.
Датчик определитель дефектов коммуникаций ДОДК-117 1 шт.
Контакт магнитный АГ120.02.090 2 шт.
Штырь заземления АГ110.02.004 2 шт.
Батарейки для приемника (AA) 4 шт.
Крестовая отвертка 1 шт.
Кабель для подключения внешнего питания AP027.02.030 1 шт.
Сумка для антенны ИЭМ-301.3 (чехол 53107) 1 шт.
Сумка для ударного механизма УМ-112М (чехол 53208) 1 шт.
Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) 1 шт.
Сумка для ДКИ (чехол 53178) 1 шт.
Сумка для генератора АГ-120ТМ (чехол 53181) 1 шт.
Сумка для комплекта (чехол 53183) 1 шт.
Руководство по эксплуатации 3 шт.
Паспорт 1 шт.

Дополнительно
Комплект аккумуляторов и зарядное устройство для приемника АП-027
