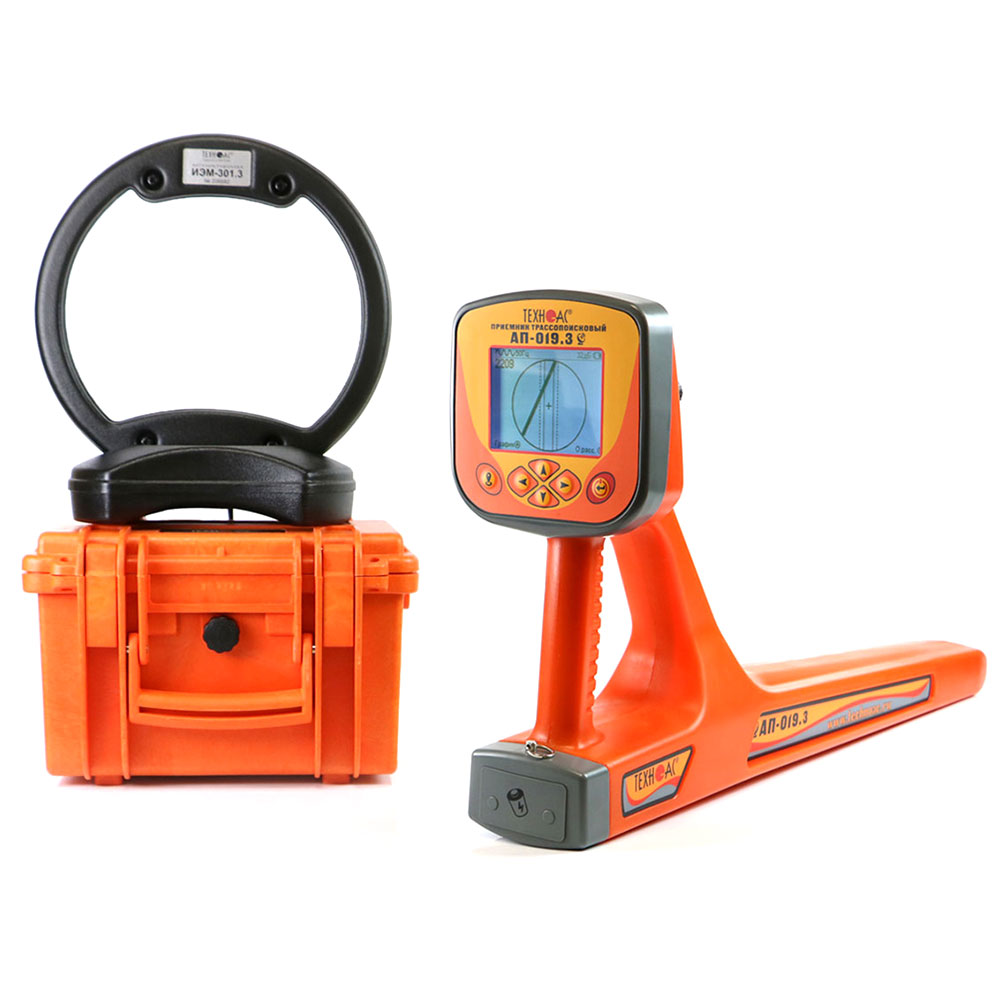

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.
Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Генератор повышенной мощности до 180 Вт и дальностью работы до 5 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Параметр | Значение |
---|---|
Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
Диапазон частот «Широкая полоса» | 0,04…8 кГц |
Частота фильтра в режиме «Зонд» | 512 Гц |
Диапазон частот «Радио» | 8…40 кГц |
Динамический диапазон входных сигналов | 120 дБ |
Количество встроенных датчиков | 4 |
Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) |
5 мкА на расстоянии 1 м |
Объем памяти модуля GPS | 2300 «точек» |
Подключаемые внешние датчики | КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
Управление чувствительностью |
- автоматическое – для 2D отображения «Трасса» - полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд» - автоматическое / ручное (по выбору) – для режима «2 частоты» |
Определение глубины залегания трассы |
- 0...10 м - автоматически в режиме «Трасса» - по нажатию кнопки в режиме «Зонд» |
Точность определения глубины залегания | ±5% |
Измерение тока принимаемого сигнала |
- 0,01...9,99 А - автоматически в режиме «Трасса» |
Точность определения оси коммуникации, в % от глубины залегания | ±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
Индицируемые параметры |
- 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления |
Звуковая индикация |
встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
Источник питания |
4…7 В: - 4 элемента тип «С» - внешний аккумулятор (Power Bank - опция) |
Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
Диапазон температур эксплуатации / хранения | -20…+60 / -30…+60°С |
Степень защиты корпуса | IP54 |
Габаритные размеры | 330х140х700 мм |
Масса | 2,45 кг |
Параметр | Значение | |
---|---|---|
Частоты генерируемого сигнала, Гц | ||
Частоты SIN f1 / f2 / f3, ±0,1% | 512 / 1024 / 8192 | |
Частоты следования ударов НЧ / СЧ / ВЧ | 0,5 / 1 / 2 | |
Режимы генерации |
«SIN» «непрерывный» «SIN» «_|¯|_» «SIN» «3 частоты» «УДАР» |
|
Выходные параметры синусоидальной генерации | ||
Максимальное выходное напряжение, В: | ||
- при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
220 330 140 |
|
Выходная мощность, Вт: | ||
- при автономном питании - с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
от 7,5 до 120 от 45 до 180 от 18 до 72 |
|
Допустимое сопротивление нагрузки | любое (0…∞) | |
Согласование с нагрузкой | автоматическое | |
Источники питания |
- встроенный аккумуляторный комплект - сетевой блок питания |
|
Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | |
Вес электронного блока, не более, кг | 8,5 | |
Условия эксплуатации | ||
Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | |
Класс климатической защиты | IP54 |
Параметр | Значение |
---|---|
Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |
Наименование | Количество |
---|---|

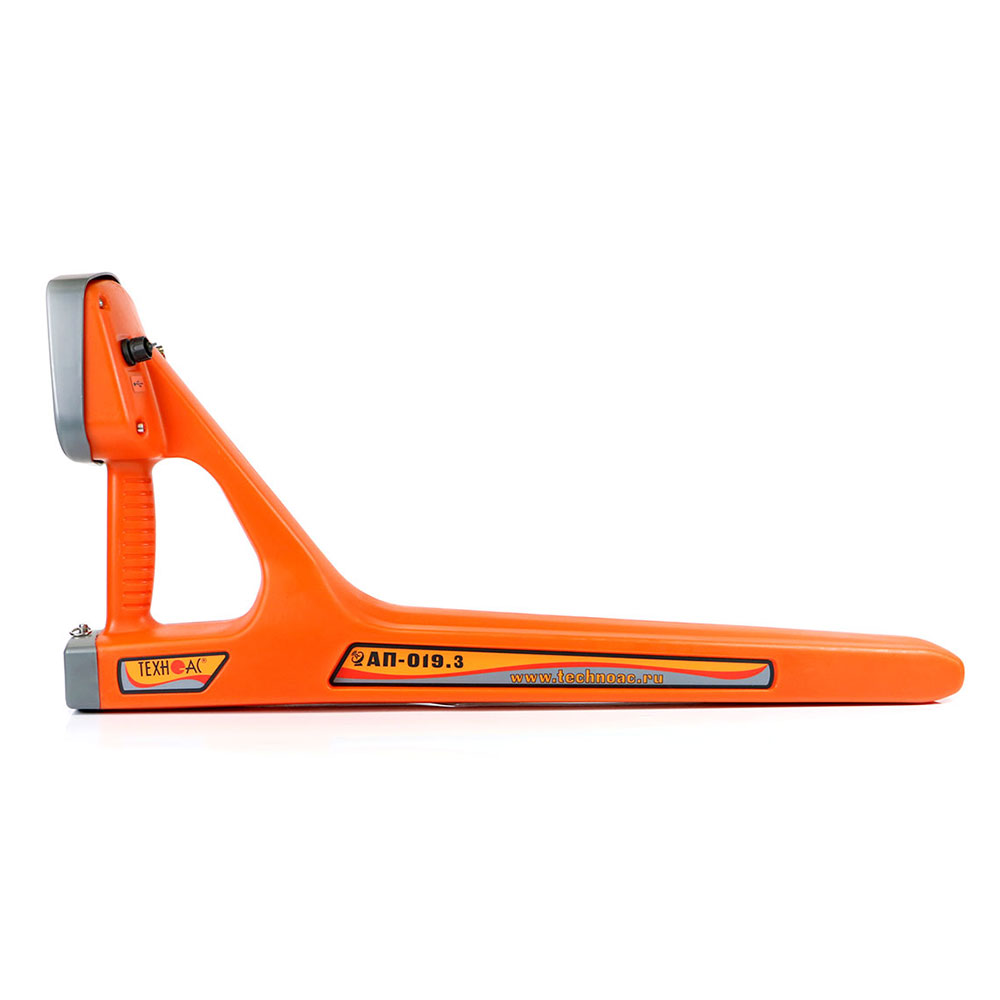

Трассопоисковый приемник АП-019.3 | 1 шт. |

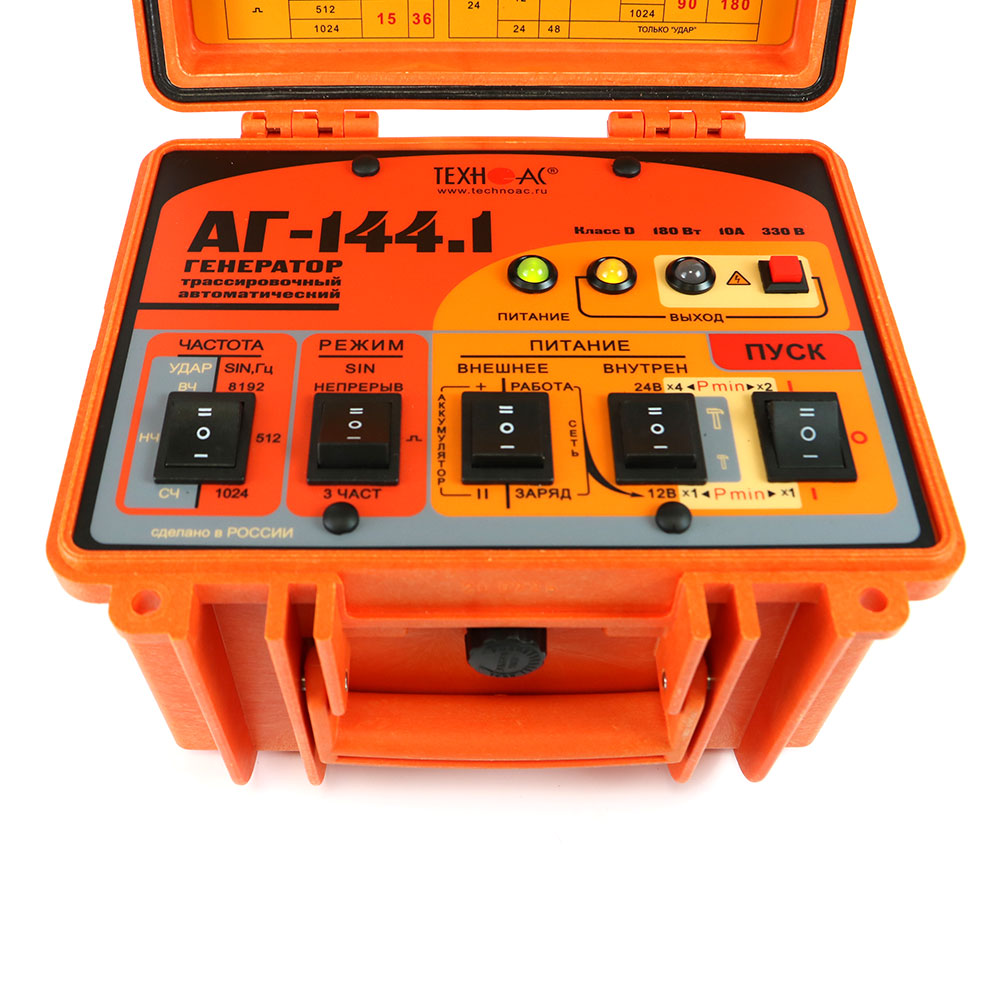

Генератор АГ-144.1 | 1 шт. |
Индукционная антенна ИЭМ-301.3 | 1 шт. |
Источник питания ENP-120-12 | 1 шт. |
Кабель USB 2.0 AM-mini USB 1 м | 1 шт. |
Кабель АГ144.02.020 | 1 шт. |
Кабель AG144.02.060 | 1 шт. |
Кабель АГ120.02.030 | 1 шт. |
Кабель АГ105.02.020 | 1 шт. |
Контакт магнитный АГ120.02.090 | 1 шт. |
Штырь заземления АГ110.02.004 | 2 шт. |
Батарейки | 4 шт. |
Диск CD-R | 1 шт. |
Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) | 1 шт. |
Сумка для генератора АГ-144.1 (чехол 53187) | 1 шт. |
Сумка для приемника (чехол 53212) | 1 шт. |
Сумка для комплекта (чехол 53222) | 1 шт. |
Руководство по эксплуатации | 3 шт. |
Паспорт | 1 шт. |
Дополнительно | |
Комплект аккумуляторов и зарядное устройство для приемника АП-019 |
