Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Параметр | Значение |
---|---|
Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
Диапазон частот «Широкая полоса» | 0,04…8 кГц |
Частота фильтра в режиме «Зонд» | 512 Гц |
Диапазон частот «Радио» | 8…40 кГц |
Динамический диапазон входных сигналов | 120 дБ |
Количество встроенных датчиков | 4 |
Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) |
5 мкА на расстоянии 1 м |
Объем памяти модуля GPS | 2300 «точек» |
Подключаемые внешние датчики | КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
Управление чувствительностью |
- автоматическое – для 2D отображения «Трасса» - полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд» - автоматическое / ручное (по выбору) – для режима «2 частоты» |
Определение глубины залегания трассы |
- 0...10 м - автоматически в режиме «Трасса» - по нажатию кнопки в режиме «Зонд» |
Точность определения глубины залегания | ±5% |
Измерение тока принимаемого сигнала |
- 0,01...9,99 А - автоматически в режиме «Трасса» |
Точность определения оси коммуникации, в % от глубины залегания | ±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
Индицируемые параметры |
- 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления |
Звуковая индикация |
встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
Источник питания |
4…7 В: - 4 элемента тип «С» - внешний аккумулятор (Power Bank - опция) |
Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
Диапазон температур эксплуатации / хранения | -20…+60 / -30…+60°С |
Степень защиты корпуса | IP54 |
Габаритные размеры | 330х140х700 мм |
Масса | 2,45 кг |

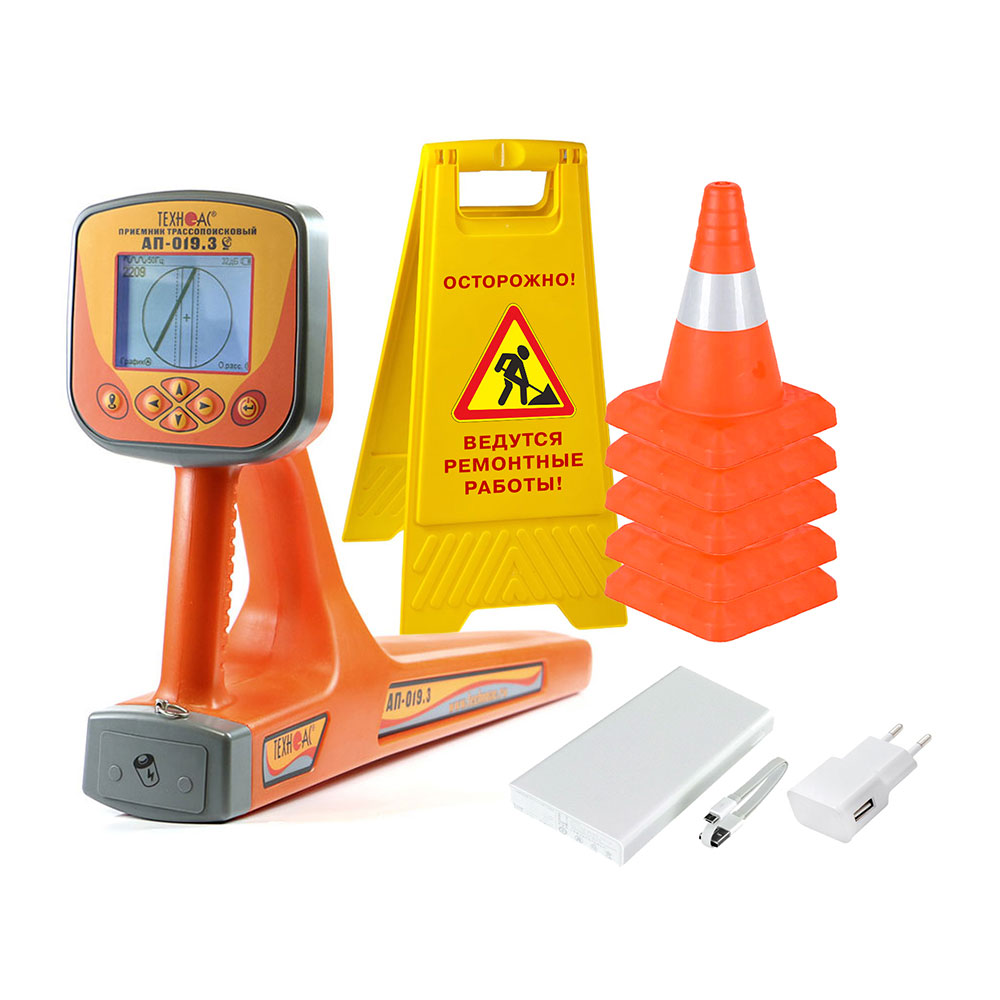

Наименование | Количество |
---|---|

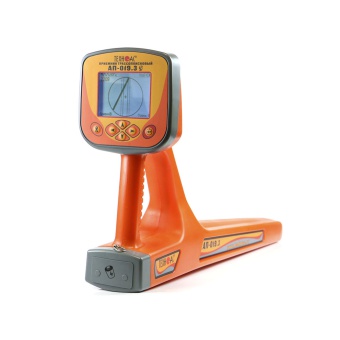

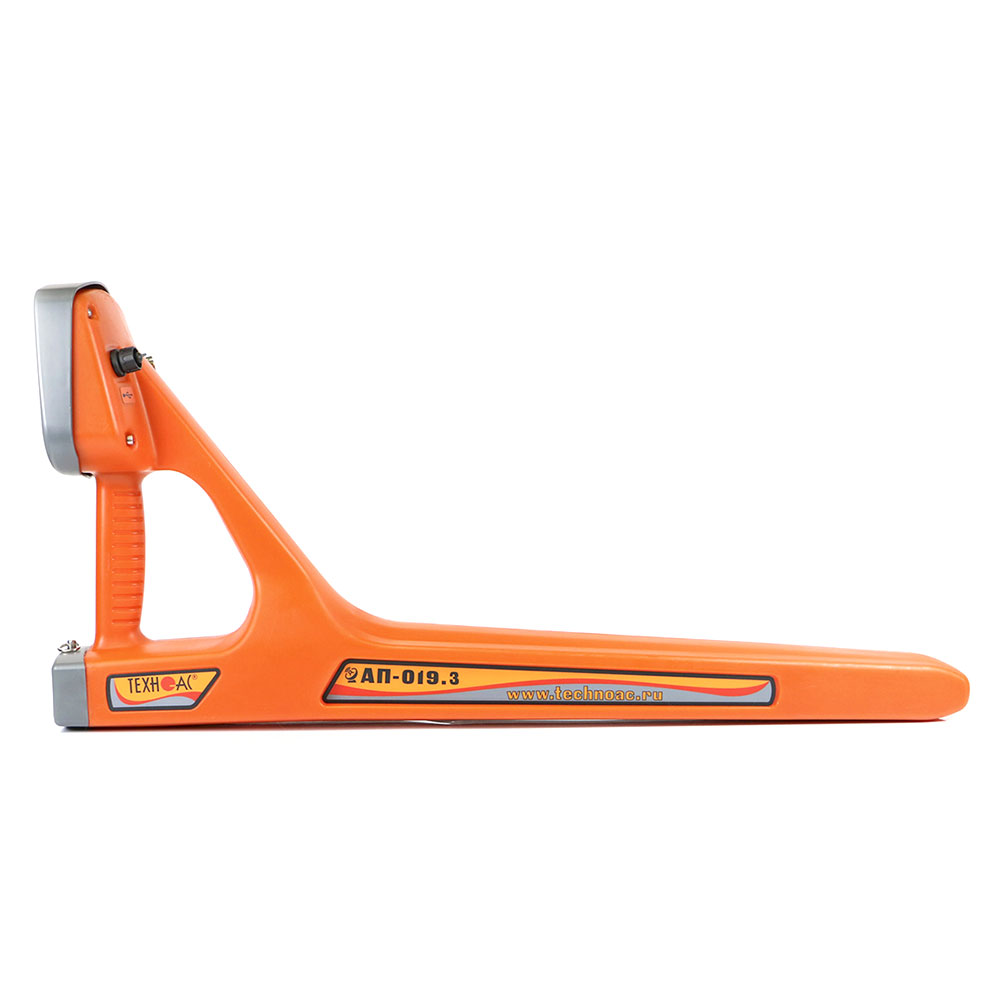

Трассопоисковый приемник АП-019.3 | 1 шт. |
Батарейка типоразмер R14 алкалиновая | 4 шт. |
Кабель USB 2.0 AM-mini USB 1 м | 1 шт. |
Диск CD c программой | 1 шт. |
Пакет 25х30+4 ант. с липким слоем из ВП2-10-90 | 1 шт. |
Пакет 14х22+4 ант. с липким слоем из ВП2-10-90 | 1 шт. |

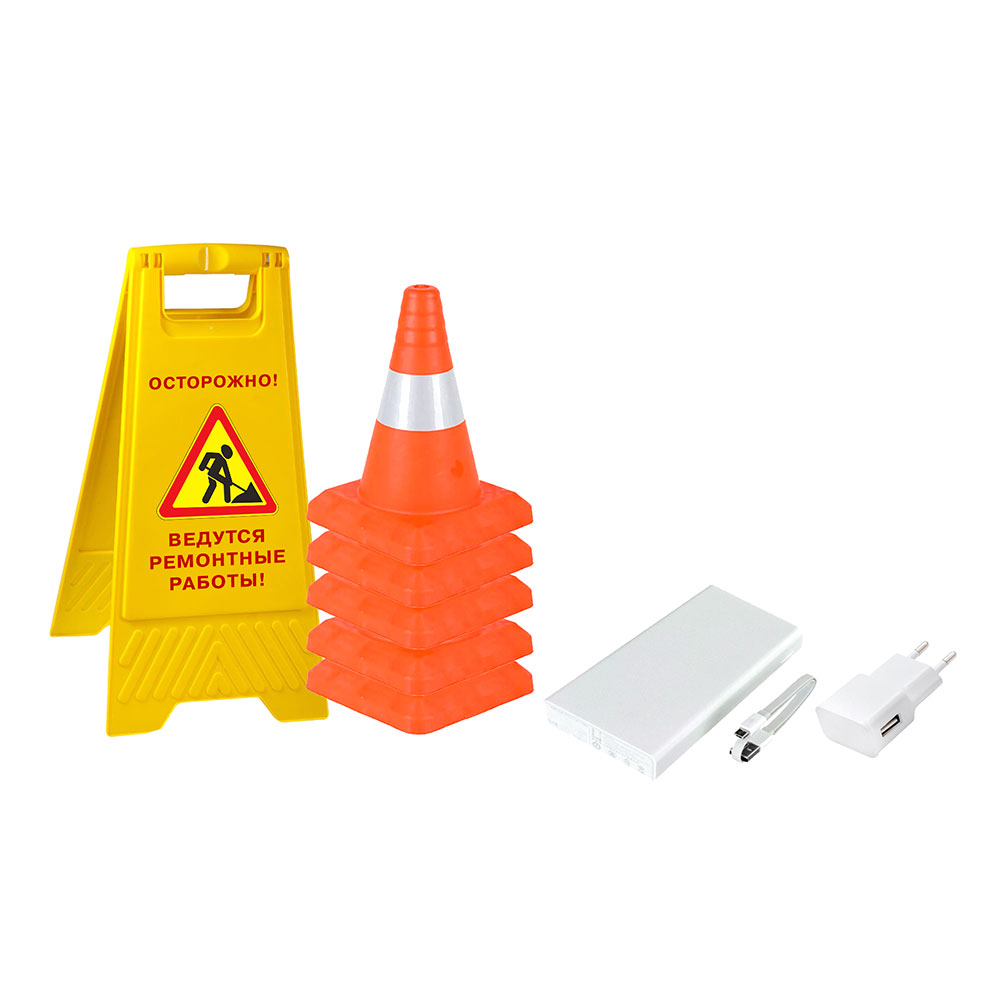

Power Bank, 10 000 mAh | 1 шт. |
Конус дорожный, высота 30 см | 5 шт. |
Аварийный знак "Люк открыт" или "Идут работы" | 1 шт. |
Сумка для приемника (чехол 53212) | 1 шт. |
Руководство по эксплуатации | 3 шт. |
Паспорт | 1 шт. |
Дополнительно | |
Комплект аккумуляторов и зарядное устройство для приемника АП-019 |
