Кабелеискатель Успех КБИ-309К С функцией сохранения GPS/ГЛОНАСС координат

  • Трассопоисковый приемник в виде моноблока с большим ЖК дисплеем.
  • Изображение трассы на экране прибора.
  • Автоматический расчет и вывод на экран глубины залегания коммуникации до 10 м, а также величины тока в линии.

  • Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.

    Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).


    Назначение кабелеискателя Успех КБИ-309К

    • Поиск электрических кабелей под напряжением.
    • Поиск и трассировка подземных инженерных коммуникаций (газопроводов, трубопроводов, силовых и телефонных кабелей).
    • Определение залегания подземных коммуникаций на глубине до 10 м.
    • Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций.
    • Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

    Особенности приемника АП-019.3

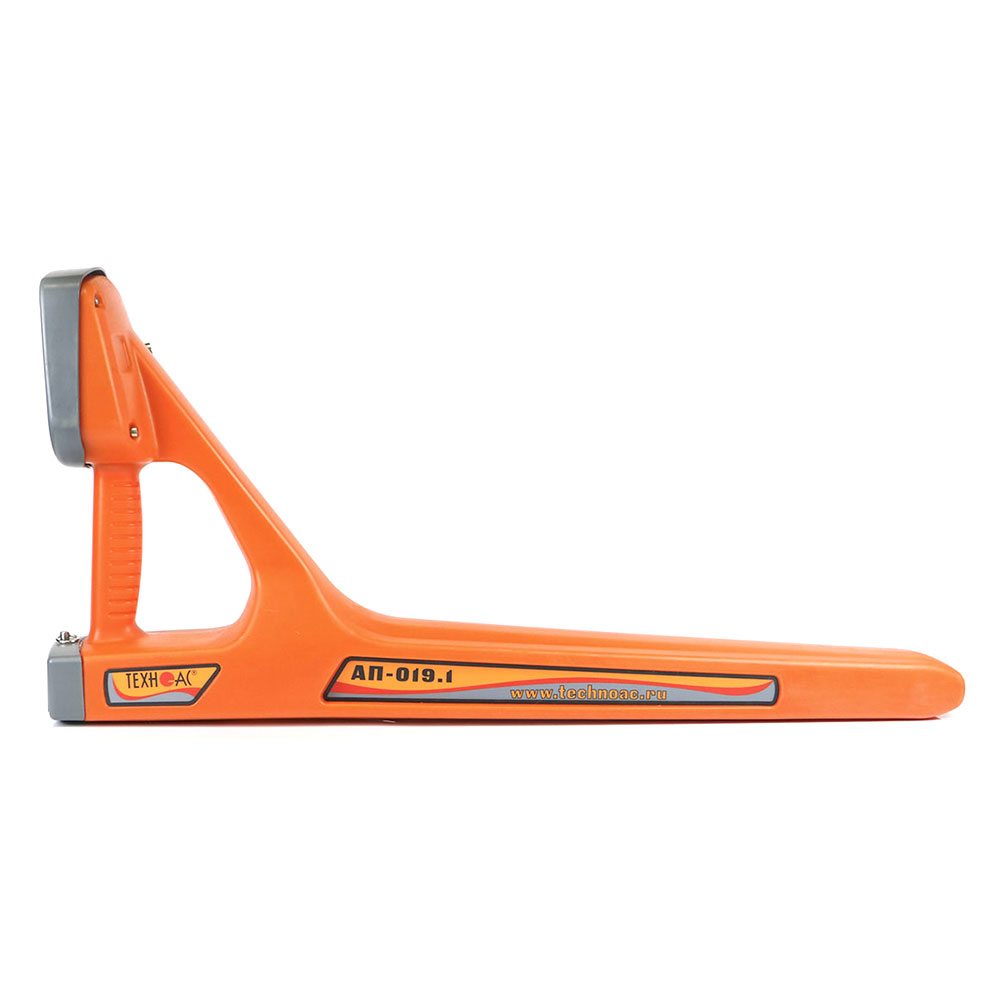

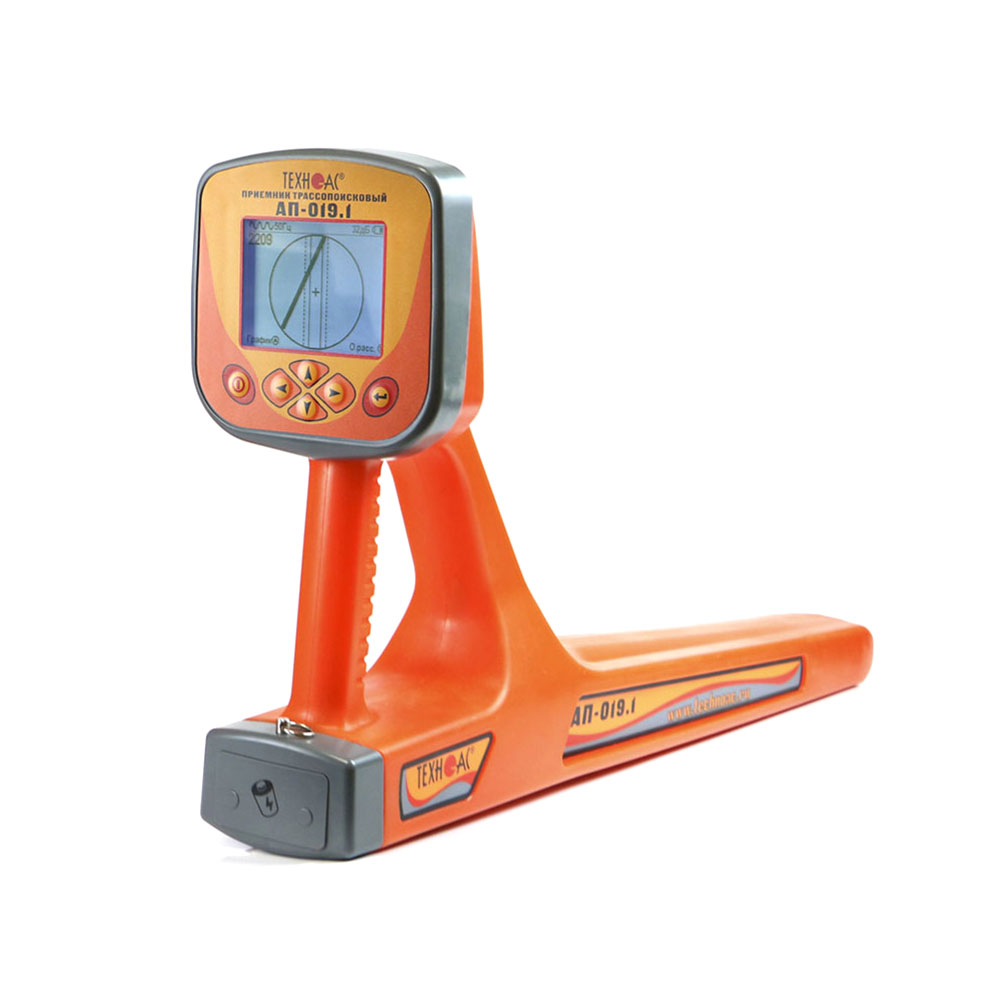

    • Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
    • Изображение трассы на экране прибора.
    • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
    • Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
    • Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
    • Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
    • Дополнительные функций при подключении внешних датчиков.
    • Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, широкая полоса 40...8000 Гц, радио 8...40 кГц).
    • Меню на двух языках (русский и английский).
    • Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.
    Параметр Значение
    Квазирезонансные частоты фильтров 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
    Диапазон частот «Широкая полоса» 0,04…8 кГц
    Частота фильтра в режиме «Зонд» 512 Гц
    Диапазон частот «Радио» 8…40 кГц
    Динамический диапазон входных сигналов 120 дБ
    Количество встроенных датчиков 4
    Максимальная чувствительность
    (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )
    5 мкА на расстоянии 1 м
    Объем памяти модуля GPS 2300 «точек»
    Подключаемые внешние датчики КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
    Управление чувствительностью - автоматическое – для 2D отображения «Трасса»
    - полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»
    - автоматическое / ручное (по выбору) – для режима «2 частоты»
    Определение глубины залегания трассы - 0...10 м
    - автоматически в режиме «Трасса»
    - по нажатию кнопки в режиме «Зонд»
    Точность определения глубины залегания ±5%
    Измерение тока принимаемого сигнала - 0,01...9,99 А
    - автоматически в режиме «Трасса»
    Точность определения оси коммуникации, в % от глубины залегания ±5%
    Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов при совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
    Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
    Индицируемые параметры - 2D визуализация положения трассы относительно прибора
    - глубина залегания трассы
    - ток сигнала
    - графики уровня сигнала
    - сила сигнала
    - параметры настройки и управления
    Звуковая индикация встроенный излучатель:
    - синтезированный звук ЧМ
    - звуковая индикация нажатия кнопок
    Источник питания 4…7 В:
    - 4 элемента тип «С»
    - внешний аккумулятор (Power Bank - опция)
    Время непрерывной работы от одного комплекта щелочных батарей не менее 20 часов
    Автоматическое отключение питания при бездействии для экономии заряда после 30 минут
    Диапазон температур эксплуатации / хранения -20…+60 / -30…+60°С
    Степень защиты корпуса IP54
    Габаритные размеры 330х140х700 мм
    Масса 2,45 кг
    Наименование Количество
    Трассопоисковый приемник АП-019.3 1 шт.
    Батарейки 4 шт.
    Кабель USB 2.0 AM-mini USB 1 м 1 шт.
    Диск CD c программой 1 шт.
    Сумка для приемника (чехол 53212) 1 шт.
    Руководство по эксплуатации 3 шт.
    Паспорт 1 шт.

    Дополнительно
    Комплект аккумуляторов и зарядное устройство для приемника АП-019
