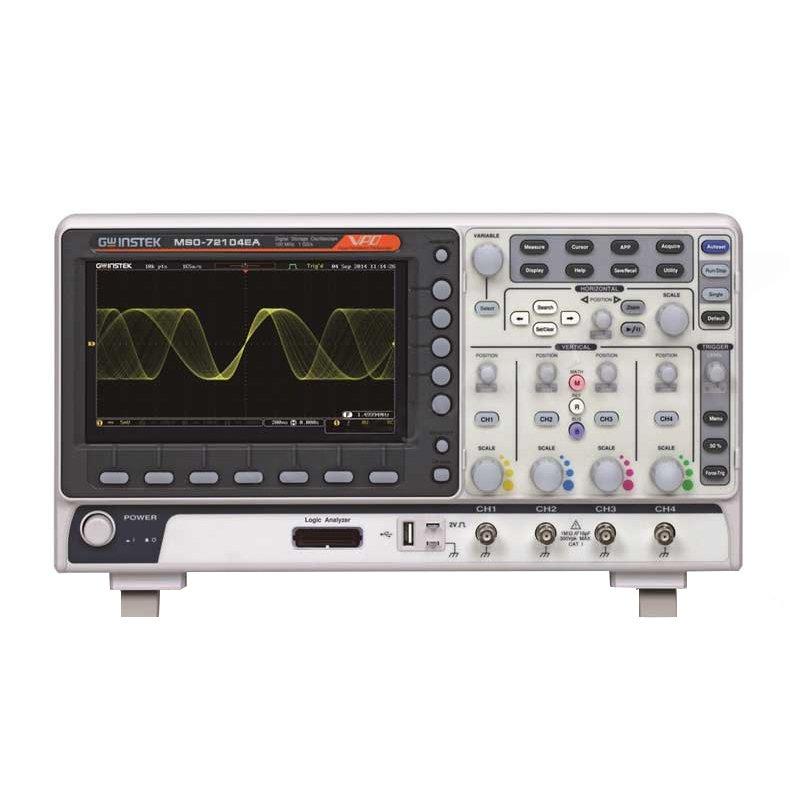

Осциллограф GW Instek MSO-72204E
бесплатное
бесплатноОсциллограф GW Instek MSO-72204E - модель прибора с 4 аналоговыми каналами и параметром полосы пропускания до 200 МГц. Прибор, как и все в этой серии, оснащен режимами поисковой машины и наличием режима сегментированной памяти. Устройство, как и все в этой серии, оснащено 16-канальным логическим анализатором.
Кратко о ключевых характеристиках
- Частота дискретизации для однократного сигнала 1000 МГц.
- Полностью русифицированное меню существенно упрощает обращение с осциллографом.
- Изолированный USB-разъем для соединения с ПК.
- Цветной TFT-дисплей диагональю 8” и разрешением 800*600 пикс.
Режим сегментированной памяти
Данная функция делит осциллограмму на заданное пользователем число сегментов, благодаря чему позволяет GW Instek MSO-72204E сократить расстояние между синхроимпульсами, а при обнаружении несистемного события - отобразить на экране именного его без лишней информации. С помощью этого режима устройство также способно проводить автоматические измерения и статистику по каждому сегменту. При этом все измерения можно отобразить в виде таблиц или гистограмм на дисплее устройства и экспортировать на внешнюю карту памяти для дальнейшей обработки.
Режим “поисковой машины”
Функционирование в этом режиме позволяет прибору идентифицировать редкие события и помехи в сигнале по заданным пользователем условиям, например, по фронт, срез и длительность сигнала. Все события отображаются в верхней части дисплея осциллографа GW Instek MSO-72204E в виде белых треугольников. Для переключения между событиями можно использовать регуляторные кнопки на фронтальной части корпуса. Данная функция значительно сокращает время поиска аномалий и упрощает эксплуатацию устройства.
Комфортное использование и дистанционное управление

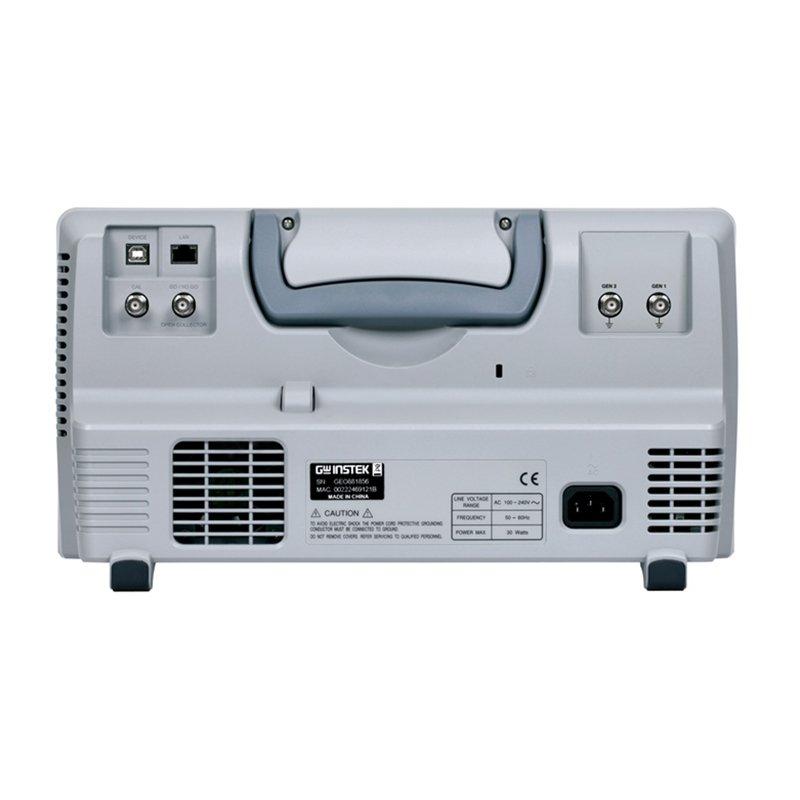

Цифровой осциллограф оборудован двумя разъемами: USB и RS-232, которые позволяют подсоединять осциллограф к внешним устройствам, например, к ПК для удаленного использования и сохранения информации. Кроме этого, вы можете дополнительно установить интерфейсы LAN, GPIB и VGA для подключения внешнего монитора.
Купить осциллограф GW Instek MSO-72204E, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
| Прибор: | MSO-72204E | |
|---|---|---|
| Тип осциллографа | Цифровой | |
| Число каналов | 4 | |
| Полоса пропускания | 200 МГц | |
| Максимальная частота дискретизации | 1 ГГц | |
| Максимальный объем памяти | 10 МБ | |
| АЦП (бит) | 8 | |
| Сопротивление входа | 1 МОм | |
| Логические каналы | 16 | |
| Особенности | Технология VPO | |
| Интерфейс | USB, LAN | |
| Дисплей | TFT, диагональ 20 см, разрешение 800х480 | |
| Масса (кг) | 2,8 | |
