Осциллограф GW Instek MDO-72102EX

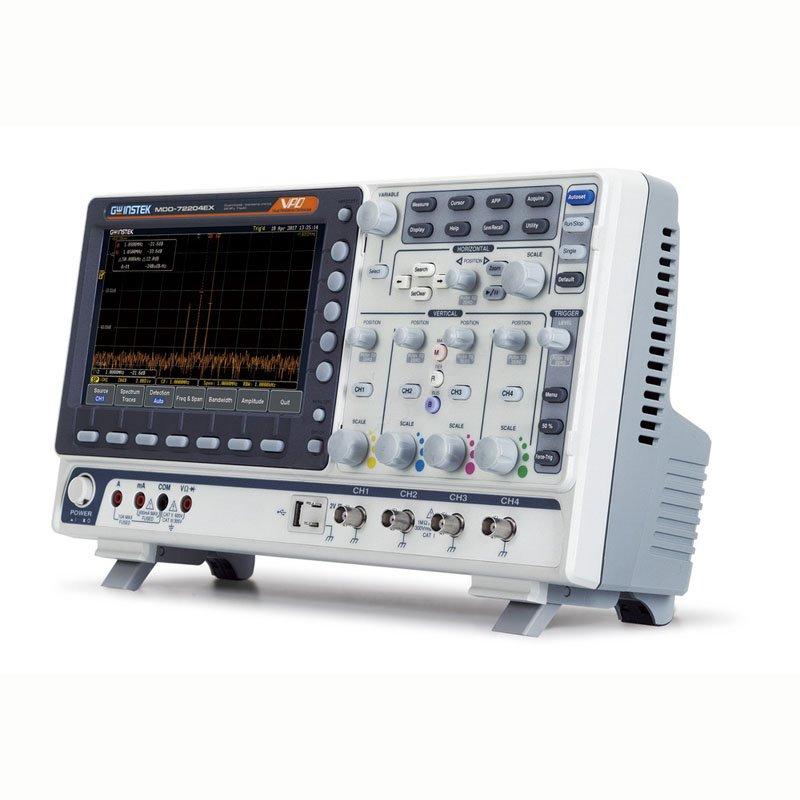

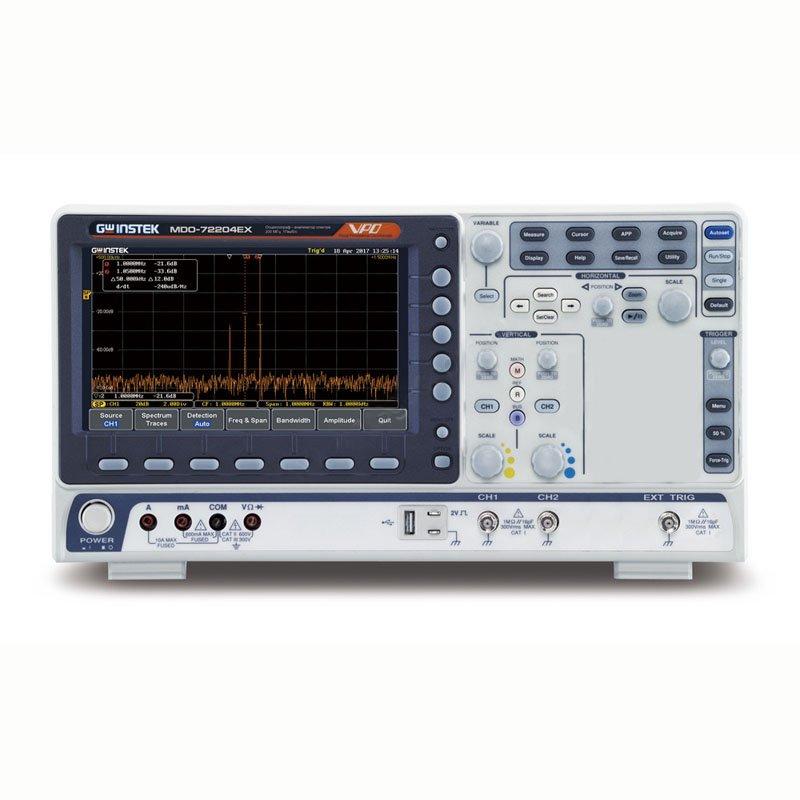

Осциллограф GW Instek MDO-72102EX - 2-канальный прибор из разряда “все в одном”, который совмещает в себе функции мультиметра, источника питания и генератора СПФ. Обширный функционал позволяют использовать устройство как в лабораторных, так и в образовательных целях.

Кратко о технических свойствах

• Полоса пропускания 100 МГц.
• Максимальное значение частоты дискретизации 1 ГГц.
• Сохранение в памяти до 24 осциллограмм.
• Изолированный LAN- и USB-разъемы для соединения с внешними устройствами.
• Цветной TFT-дисплей с диагональю 20 см.

Режим сегментированной памяти

Данная функция делит осциллограмму на заданное пользователем число сегментов. Этот режим позволяет сократить расстояние между синхроимпульсами, а при обнаружении несистемного сигнала - вывести на дисплей GW Instek MDO-72102EX именного его без другой информации. Также прибор способен проводить автоматические измерения и статистику по каждому сегменту. При этом результаты всех измерений можно отобразить в виде таблиц или гистограмм на дисплее устройства, также экспортировать на внешнюю карту памяти для дальнейшей обработки.

Встроенный мультиметр

Мультиметр с разрядностью до 5000 позволяет проводить обширный спектр исследований электрооборудования. В отличие от многих стандартных осциллографов, которые способны измерять напряжение с погрешностью около 3%, этот цифровой осциллограф выполняет эту функцию с погрешностью всего 0,1 %.

Источник постоянного тока и 2-канальный генератор СПФ до 25 МГц

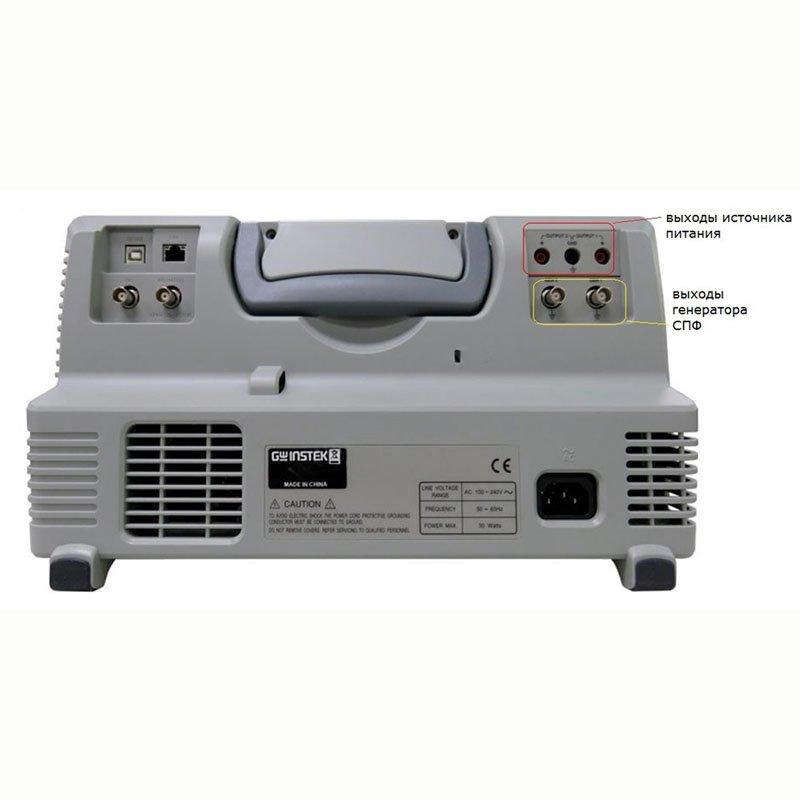

Встроенный в GW Instek MDO-72102EX источник питания с 2 настраиваемыми каналами 5 В/1A способен обеспечить электропитанием исследуемые цепи или платы модуля “интернета вещей”.

Генератор воспроизводит до 13 различных форм сигналов. При этом он обеспечивает 14-битное вертикальное разрешение и частоту дискретизации 200 МГц. Благодаря наличию этой опции, вы сами можете как загружать формы сигналы, так и настраивать их параметры.

Подключение внешнего оборудования

Прибор оборудован двумя портами: USB и RS-232, благодаря которым вы сможете подсоединить прибор к внешнему оборудованию, например, к ПК для удаленного использования и сохранения данных. Кроме этого, вы можете дополнительно подключить интерфейсы LAN, GPIB для связи с внешним монитором.
