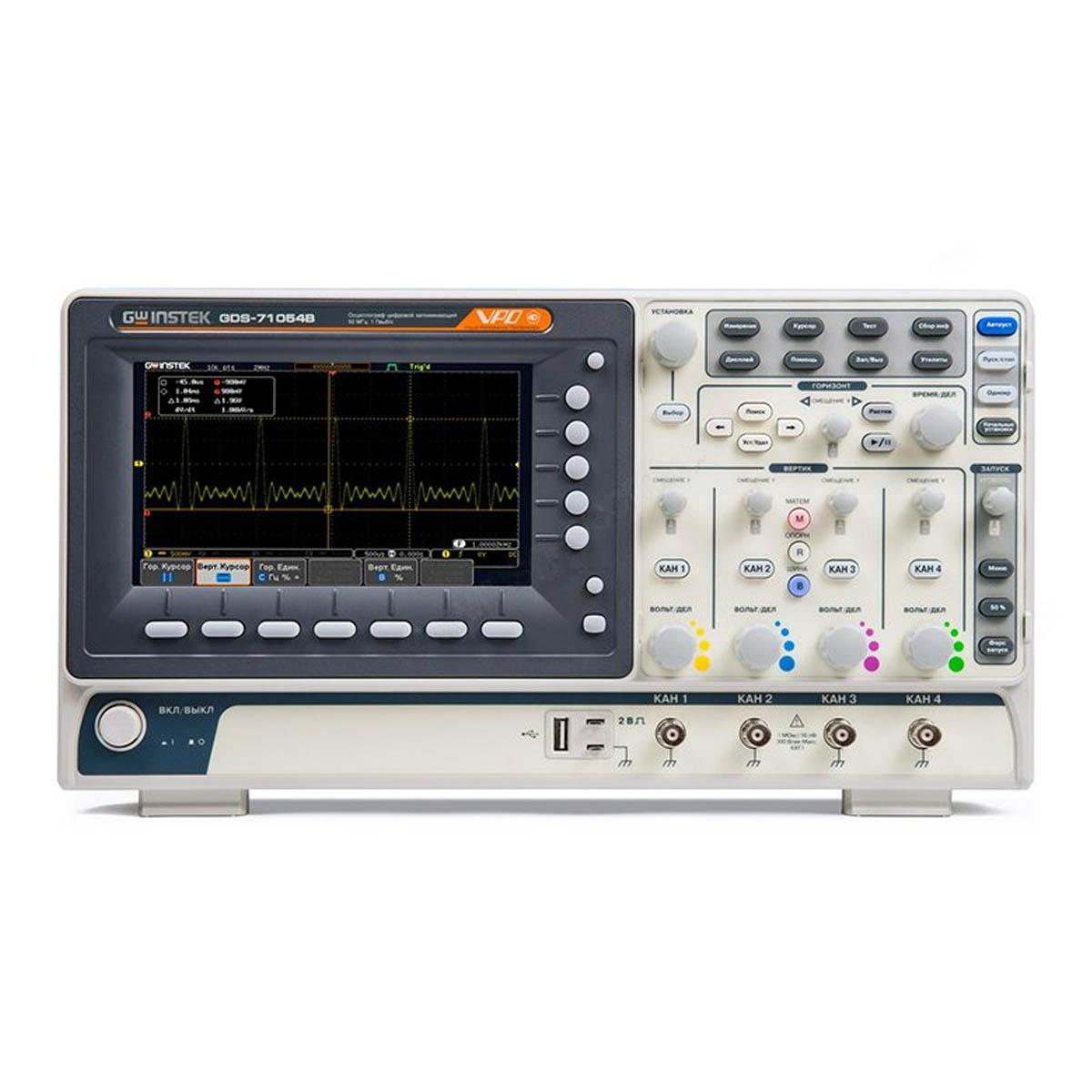

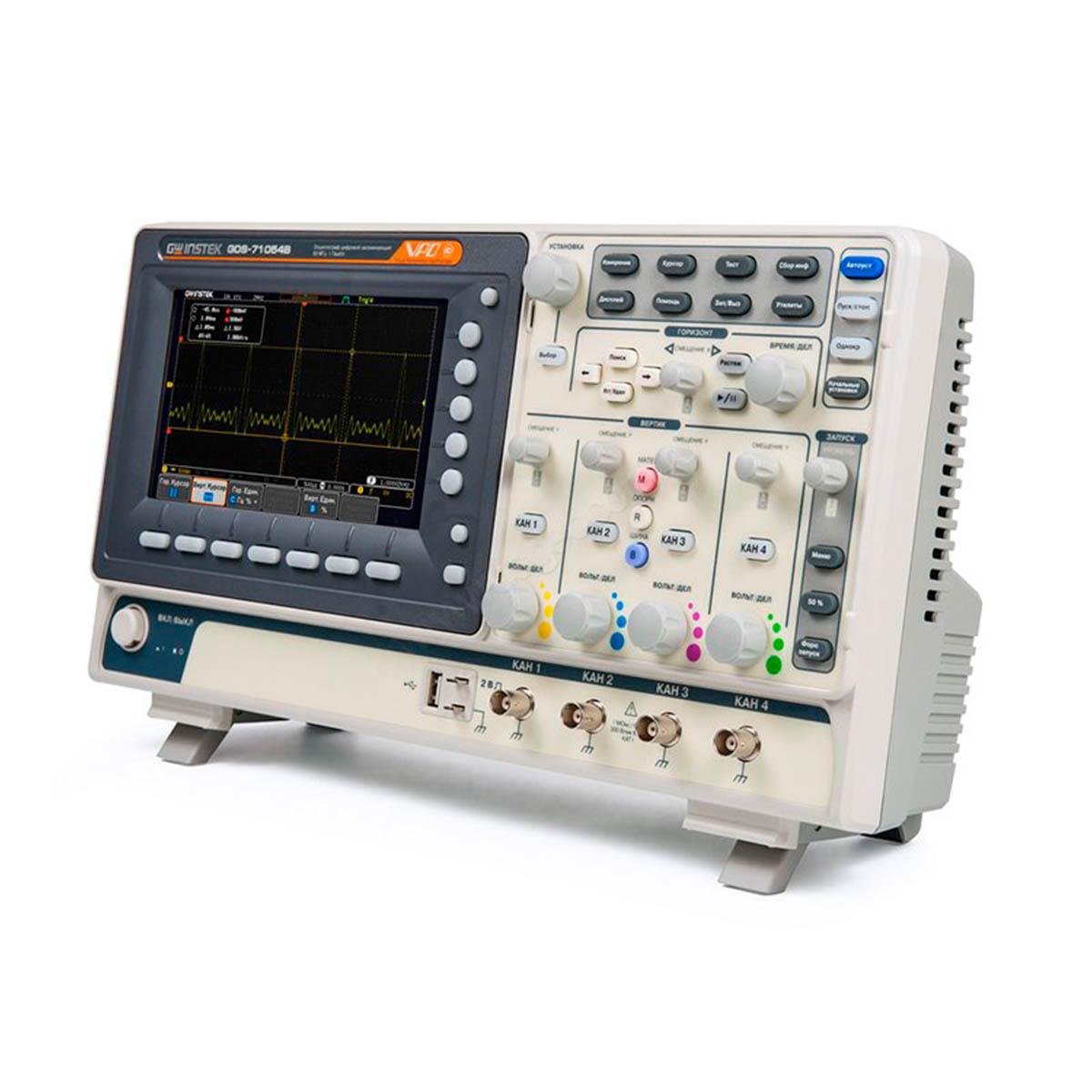

Осциллограф GW Instek GDS-71102B относится к третьему поколению цифровых приборов бюджетной категории и отличается увеличенной частотой дискретизации, объемной памятью, а также полностью переработанным интерфейсом на основе обновленной программно-аппаратной платформы. Среди моделей линейки GDS-71xxxB данная модификация обладает наиболее широкой полосой пропускания – 100 МГц при наименьшем времени нарастания, которое не превышает 3,5 нс.
Цифровой осциллограф обладает расширенным перечнем вариантов запуска, обеспечивая отслеживание широкого перечня сигналов. Кроме синхронизации по стандартным параметрам, событиям и внешнему сигналу, поддерживается запуск по ранту – событие должно находиться в пределах заданной петли гистерезиса. Для упрощения обнаружения событий предназначена функция поисковой машины. При установке минимального значения коэффициента отклонения автоматически активируется режим ограничения полосы пропускания до 20 МГц, что минимизирует влияние высокочастотных помех.

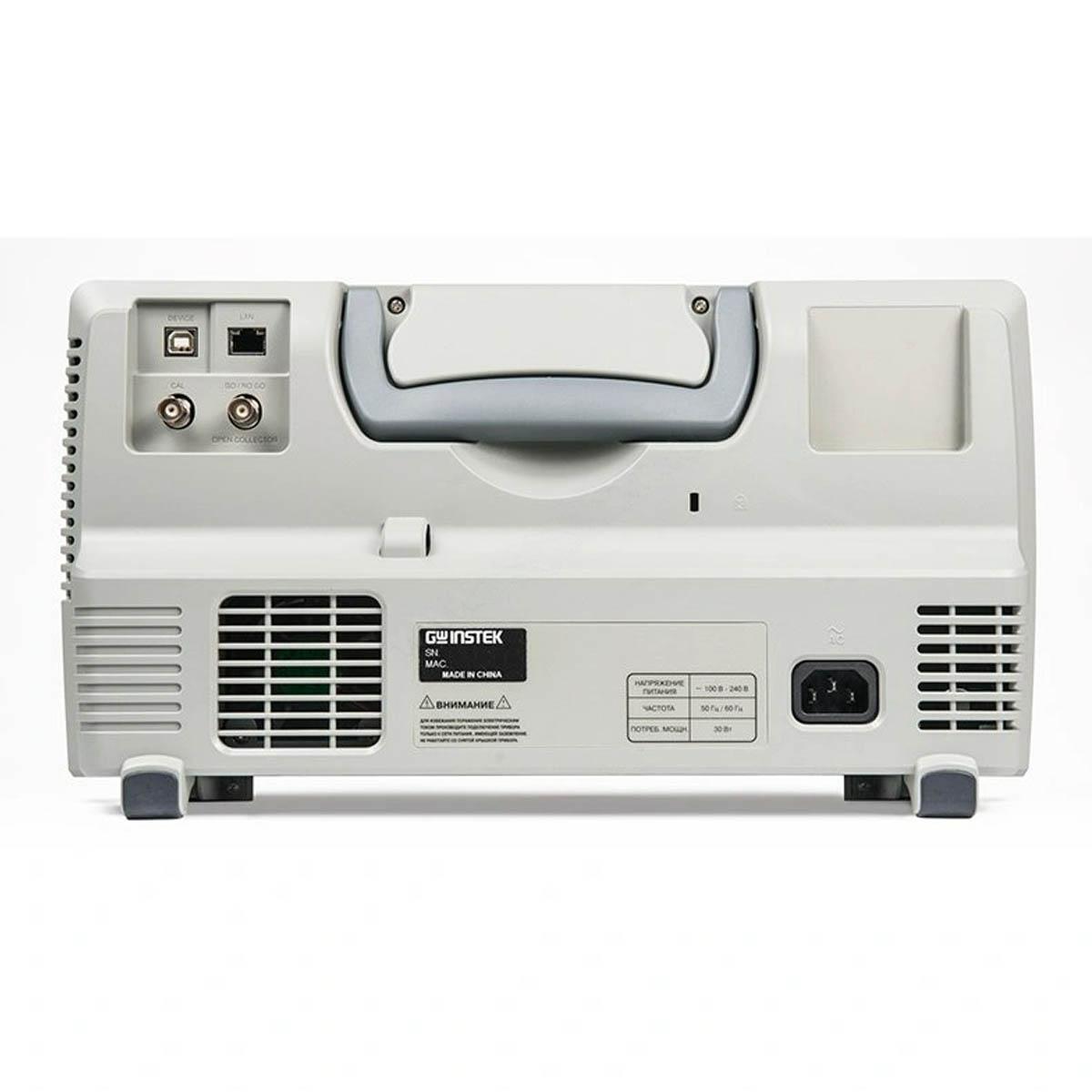

Осциллограф GDS-71102B оборудован встроенным флеш-диском на 32 МБ. В отличие от предыдущих модификаций, прибор позволяет сохранять результаты измерений в табличном или графическом формате с несколькими вариантами расширений. Этим обеспечивается повышенная гибкость, без необходимости дополнительной конвертации получаемых данных. Наличие USB-интерфейсов – хоста и порта позволяет сохранять и переносить настройки и данные с использованием подключаемого носителя либо через прямое подключение к ПК. Поддерживается режим удаленного управления, а также функция PictBridge – для непосредственного вывода на печать осциллограмм/экранов при работе с принтером.
Купить осциллограф GW Instek GDS-71102B, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Прибор: | GDS-71102B |
---|---|
Тип осциллографа | Цифровой |
Число каналов | 2 |
Полоса пропускания | 100 МГц |
Сопротивление входа | 1 МОм |
Максимальная частота дискретизации | 1 ГГц |
Максимальный объем памяти | 10 МБ |
АЦП (бит) | 8 |
Особенности | Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана | 50.000 осц./с). Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Пиковый детектор (> 10 нс). Математические функции (встроенный редактор формул), БФП (1 кБ). Цифровые фильтры. Память - 24 осциллограммы, 20 профилей. |
Интерфейс | USB |
Дисплей | TFT, 17,8, 800х480, 8X10 |
Масса (кг) | 2,8 |
