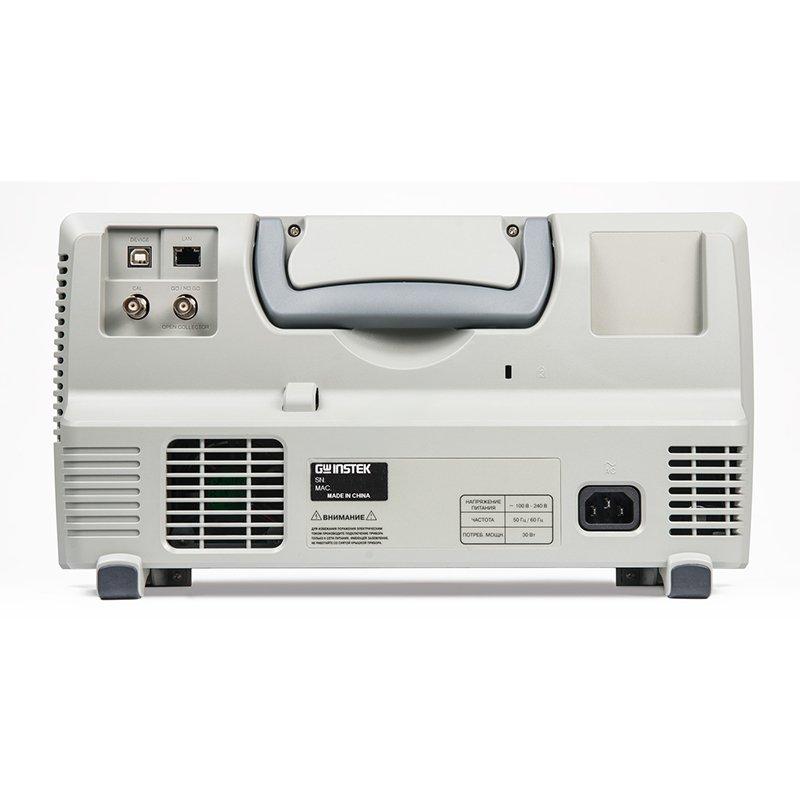

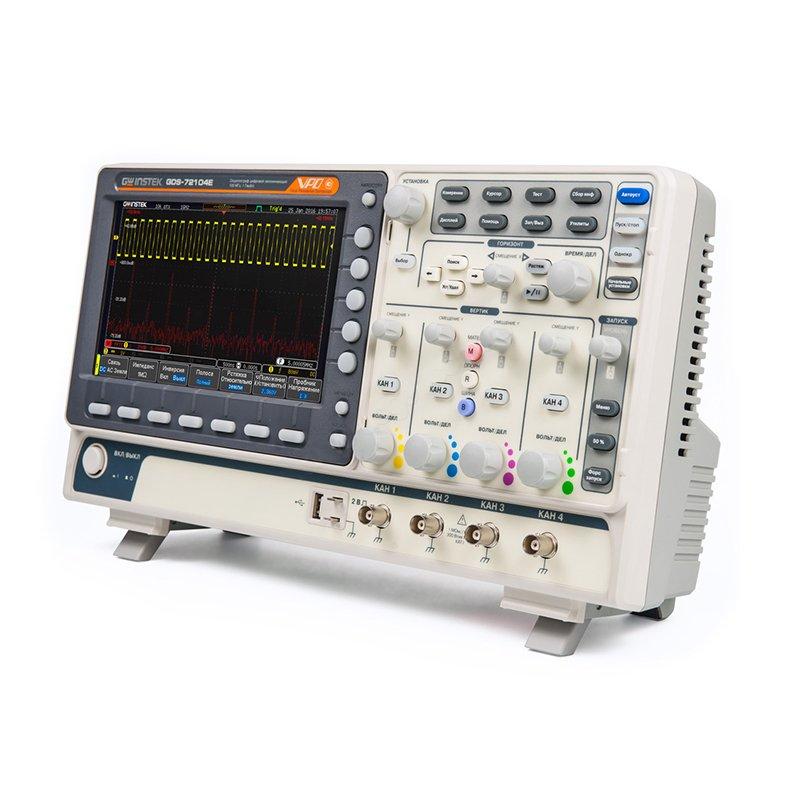

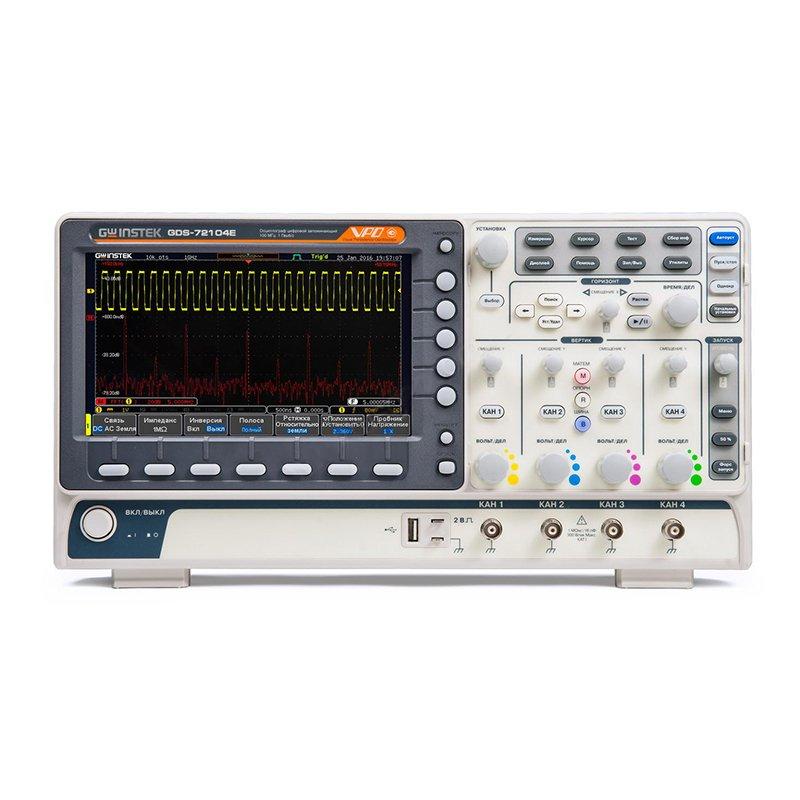

Осциллограф GW Instek GDS-72074E

Производитель GW Instek
Количество:

Цена:

Цена по запросу
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

Осциллограф GW Instek GDS-72074E - это доступный четрыехканальный прибор с мощным функционалом, который отлично подходит как для сервисных центров по ремонту электроники, так и для учебных, научных или производственных лабораторий.

Главные преимущества

  • Функция поисковой машины используется для быстрой и удобной локализации редких событий и аномалий сигнала по установленным условиям - фронт, срез, рант, длительность.
  • Сегментированная память помогает подробно изучить необходимые фрагменты осциллограммы и провести анализ различных параметров с отображением данных в виде таблицы или гистограммы.
  • Режим логгера с записью до 100 часов материала, регулируемым от 2 с интервалом выборки и сохранением результатов на USB-носитель в форматах CSV или PNG.
  • Декодирование и синхронизация по шинам I2C, UART, CAN/LIN а также, благодаря количеству каналов, SPI.
  • Цифровые настраиваемые ВЧ/НЧ фильтры.
  • Прямой вывод на печать по технологии PictBrige.

Наглядность результатов

Для отображения данных служит цветной дисплей формата WVGA, информацию с которого комфортно считывать. Технология VPO позволяет максимально приблизить вид осциллограмм, полученных GW Instek GDS-72074E, к аналоговому с частотой обновления 120000 осц./с, что вкупе с растяжкой фрагмента часто требуется при поиске спорадических и небольших по масштабу искажений или помех.

Особенности модели

Осциллограф поддерживает множество режимов запусков развертки, которые можно устанавливать как вручную, так и автоматически. Внутренняя память устройства может хранить до 20 профилей пользовательских настроек, за счет чего упрощается проведение разнотипных испытаний и работа нескольких специалистов.

Прибор помогает оптимизировать повседневные прикладные задачи посредством таких функций, как:

  • 28 видов автоматизированных измерений + математический аппарат с редактором формул;
  • частотный БПФ-анализ на отрезке 1 МБ;
  • режимы сбора данных - интерполяция, усреднение, детектор пиков, выборка;
  • дополнительное окно мультиметра;
  • установка курсоров и др.

Купить осциллограф GW Instek GDS-72074E, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

GDS-72074E
Тип осциллографа
Цифровой
Число каналов
4
Полоса пропускания
70 МГц
Сопротивление входа
1 МОм
Максимальная частота дискретизации
1 ГГц
Максимальный объем памяти
10 МБ
АЦП (бит)
8
Особенности
Технология VPO - визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана | 120.000 осц./с). Автоматические и курсорные измерения. Режимы растяжки, самописца и XY. Синхронизация по длительности импульса и ТВ. Математические функции и БФП. Цифровые фильтры. Режим сегментированной памяти (до 29,000 сегментов). Режим Поисковая машина. Декодирование сигналов. Память - 24 осциллограммы, 20 профилей. Регистратор данных до 100 часов. Вывод данных на печать (поддержка PictBrige).
Интерфейс
USB | LAN
Дисплей
TFT, 20,0, 800х480, 8X10
Масса (кг)
2,8
