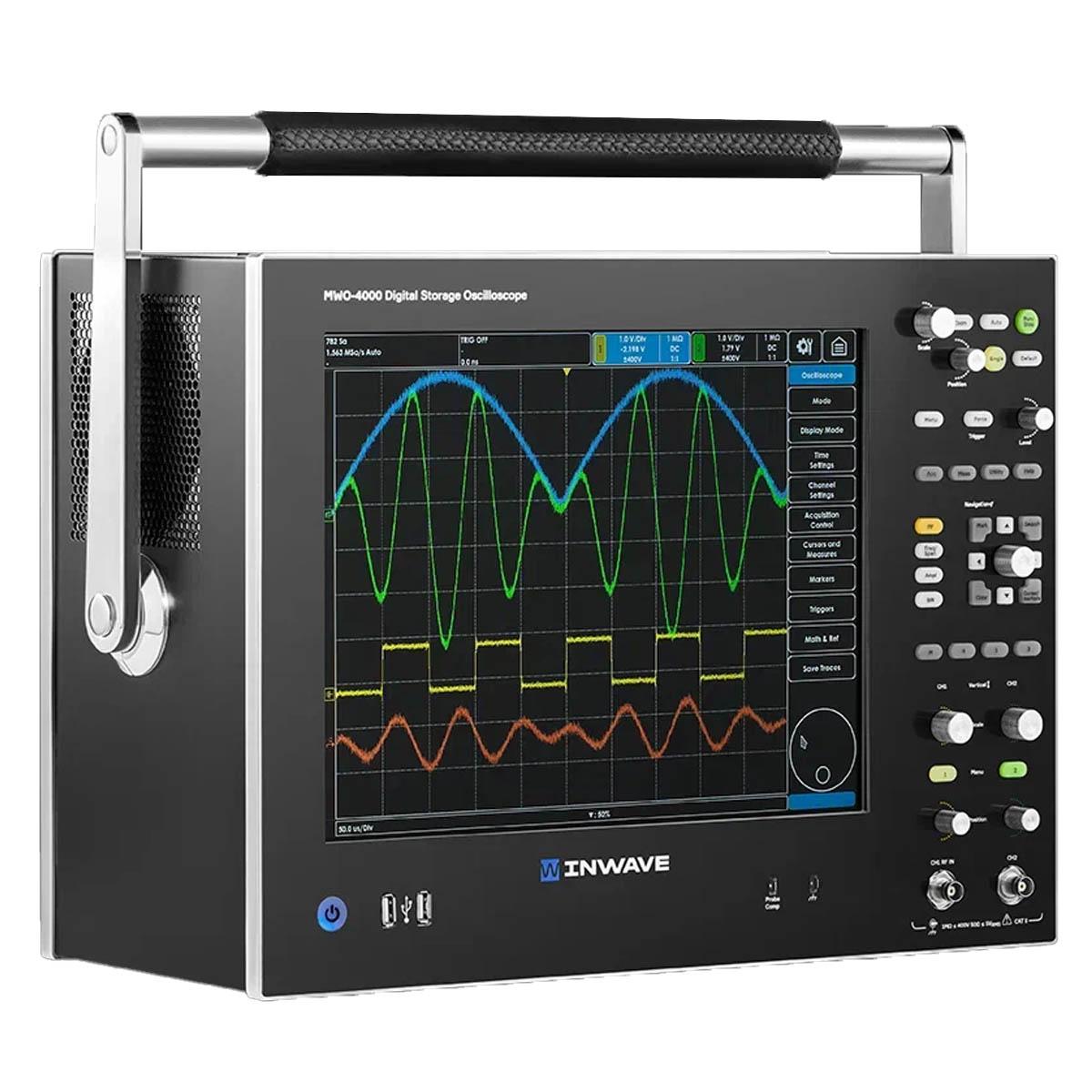

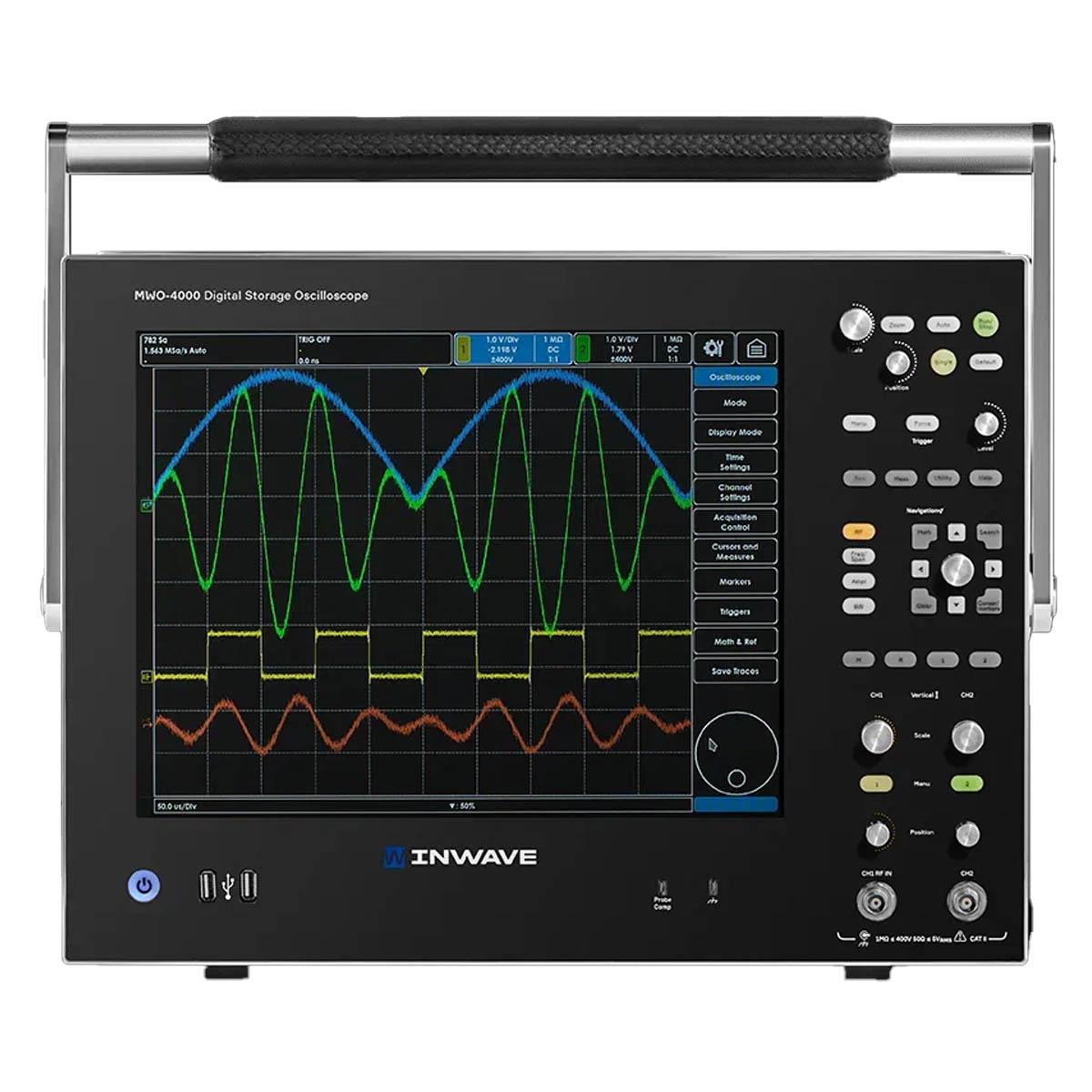

Осциллограф цифровой запоминающий INWAVE MWO-4000
бесплатное
бесплатноОсциллограф цифровой MWO-4000
- Доступен в 1 и 2-канальном исполнении
- Полоса пропускания 1.5 ГГц
- Частота дискретизации 4 ГГц
- Разрядность 12 бит
- Максимальная глубина записи 2 миллиарда отсчетов (4 ГБ)
- 6 классов параметризуемых триггеров
- 18 типов курсорных и автоматических измерений
- 22 типа математических функций возможностью одновременного отображения до 32 графиков функций
- Режим поиска событий
- Опция анализатора спектра (полоса разрешения (RBW) от 0.1 Гц, скорость сканирования до 20 ГГц/с) с частотным диапазоном от 8 кГц до 8 ГГц
- Опция анализа спектра реального времени с мгновенной полоса обзора 400 МГц
Опции
- MWO-2CH - Двухканальное исполнение
- MWO-OCXO - Термостатированный опорный генератор (OCXO)
- MWO-RC - Удаленное управление
- MWO-DDR - DDR-память 4 ГБ (до 2 млрд. отсчетов)
- MWO-SM - Сегментированная память
- MWO-UPR - Доступ пользователя к программированию ПЛИС
- MWO-SA - Анализатор спектра (8 кГц – 8 ГГц)
- MWO-RT - Анализ спектра в реальном времени
- MWO-FC - Встроенный частотомер
| Прибор: | INWAVE MWO-4000 |
|---|---|
| Число каналов | 1 или 2 (опция) канала, вход внешнего триггера |
| Максимальное входное напряжение | 400 В пик-пик, 300 В ср.-кв. при импедансе 1 МОм 5 В ср. кв. при импедансе 50 Ом |
| Разрешающая способность по вертикали | 12 бит |
| Максимальная полоса пропускания | 1.5 ГГц |
| Максимальная частота дискретизации | 4 ГГц |
| Время нарастания переходной характеристики | не более 300 пс |
| Диапазон установки коэффициентов развертки | от 500 пс/дел до 50 с/дел |
| Скорость захвата осциллограмм (в режиме сегментированной памяти) | 15 млн. осц/с |
| Максимальная глубина записи | 2 млрд. отсч. по 16 бит (4 ГБ) |
| Сегментированная память | до 1000 сегментов, время готовности менее 1 мкс |
| Полоса единичного анализа в режиме анализатора спектра реального времени | 800 МГц при RBW 250 кГц |
| Режимы | основной, увеличения, прокрутки, XY, с усреднением, сегментированная память |
| Виды запуска | по фронту, по двум фронтам, по длительности импульса, по времени нарастания/ спада, по вырожденному импульсу, по времени установления/удержания |
| Опорные сигналы | сохранение и загрузка опорных сигналов в/ из собственной памяти осциллографа и на внешний носитель (число опорных сигналов ограничено объемом носителя). Форматы h5 и CSV |
| Математические функции | одновременное отображение до 32 функций: сложение, вычитание, умножение, деление, дифференцирование, интегрирование, БПФ, Ax+B, квадрат, квадратный корень, абсолютное значение, десятичный логарифм, натуральный логарифм, показательная функция |
| Локализация интерфейса пользователя | русский и английский язык |

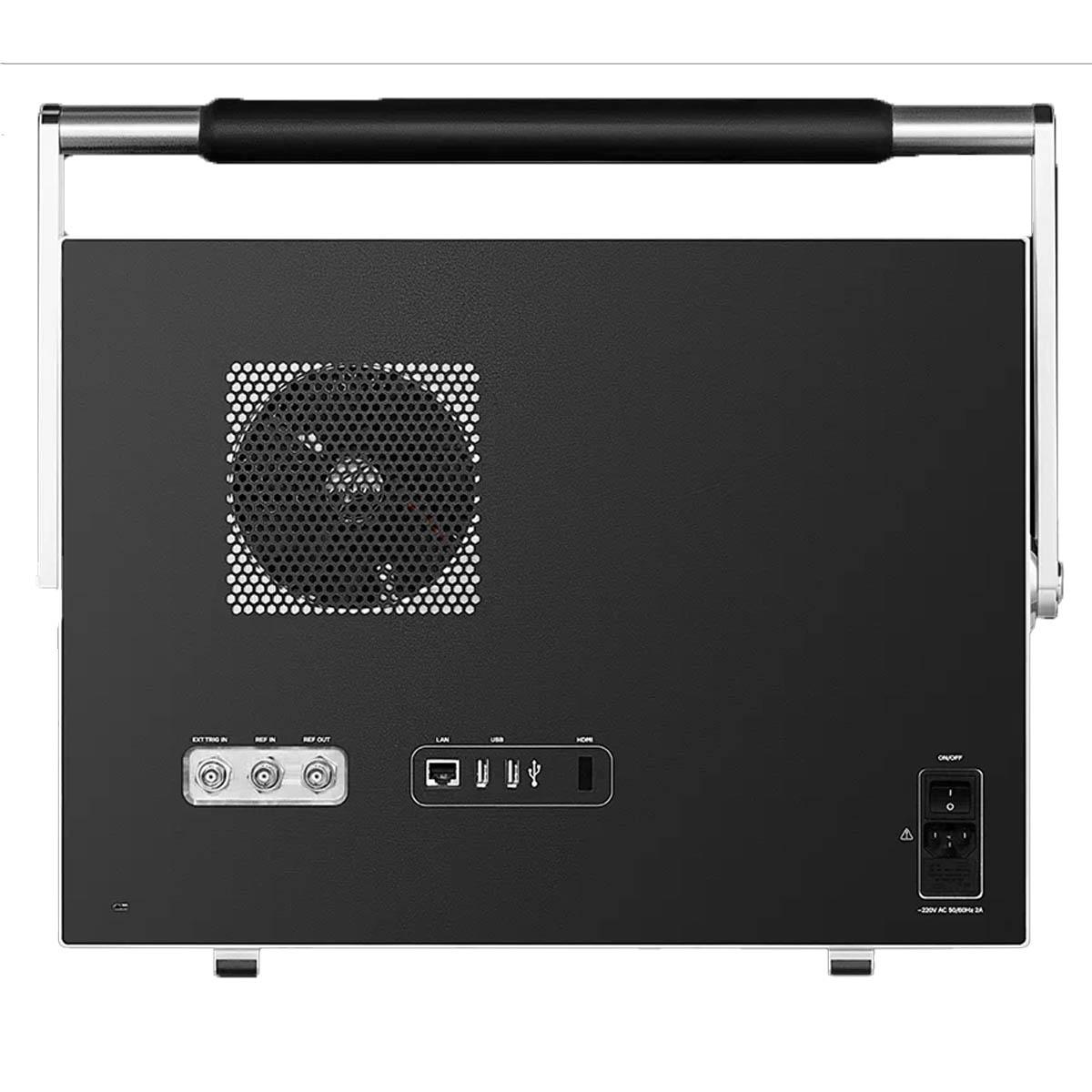

| Внешние интерфейсы | 1 Гбит/с Ethernet (RJ45) LAN, USB 2.0, поддержка USB клавиатуры, мыши, поддержка USB 2.0 накопителей для сохранения настроек и опорных сигналов |
| Курсорные и автоматические измерения | напряжения: размах (пик-пик), максимум, минимум, амплитуда, вершина, основание, положительный выброс на фронте; времени: период, частота, ширина положительного импульса, ширина отрицательного импульса, время нарастания, время спада, разность фаз между кан |
| Возможность удаленного управления | с использованием протокола SCPI и приложений для ОС Windows, GNU/Linux |
