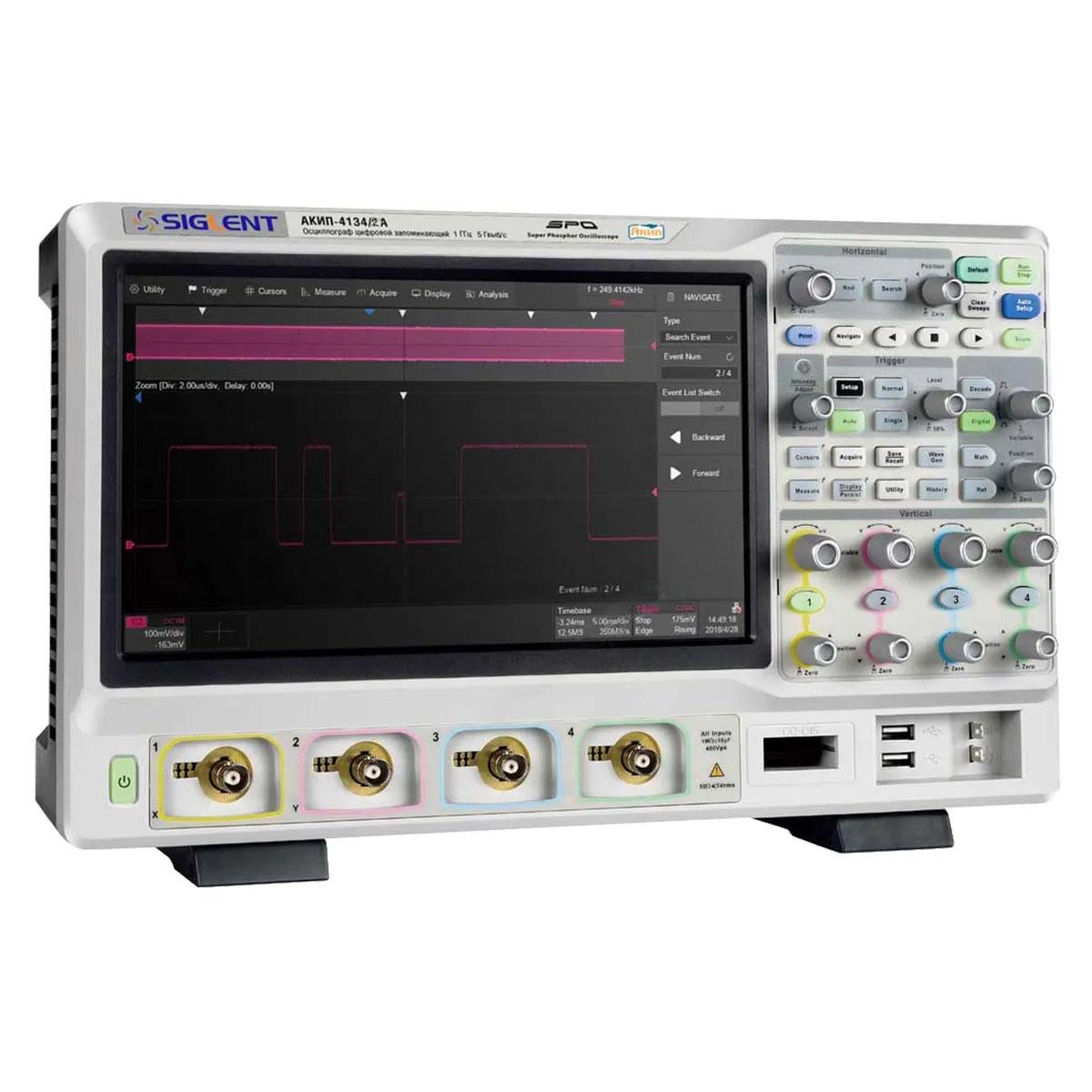

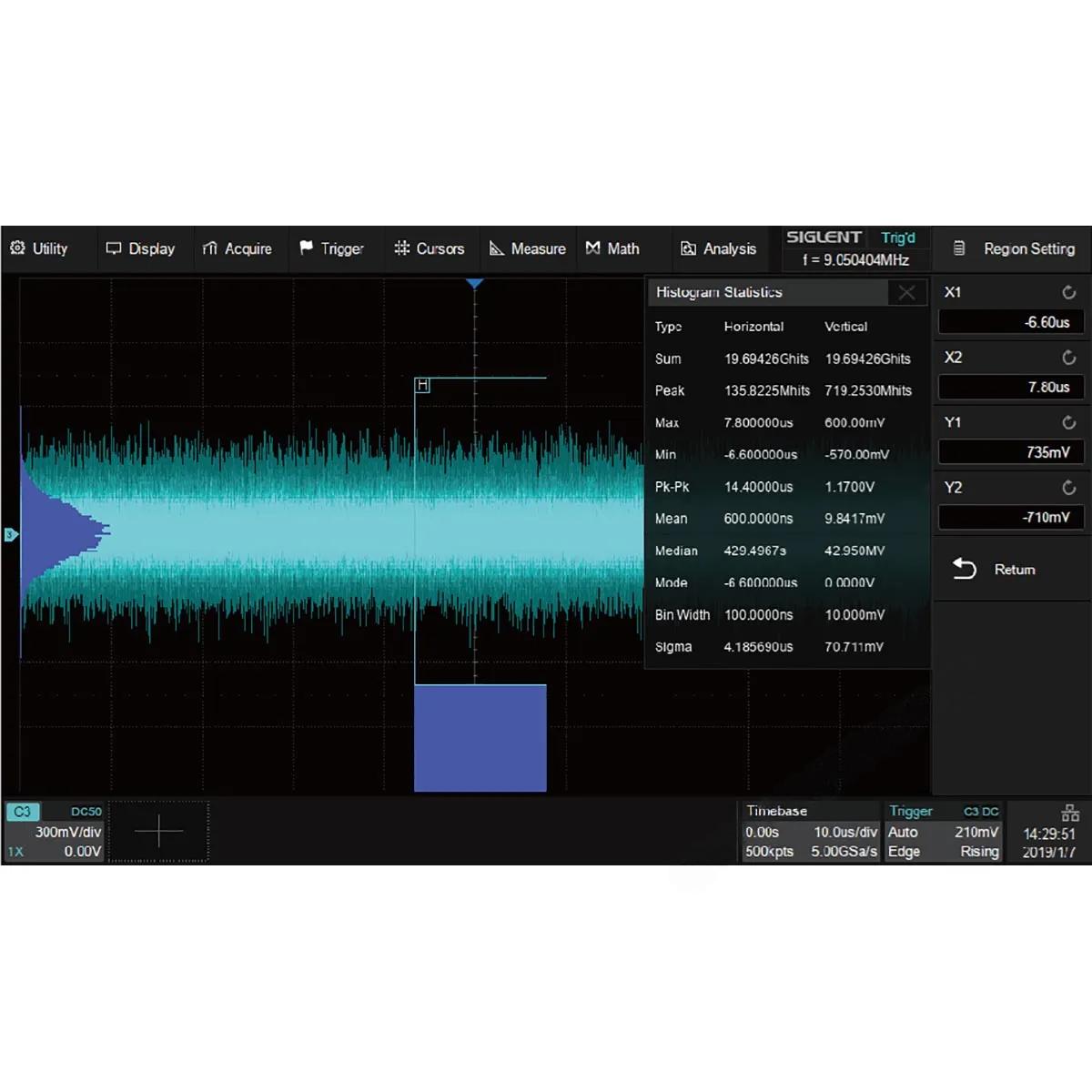

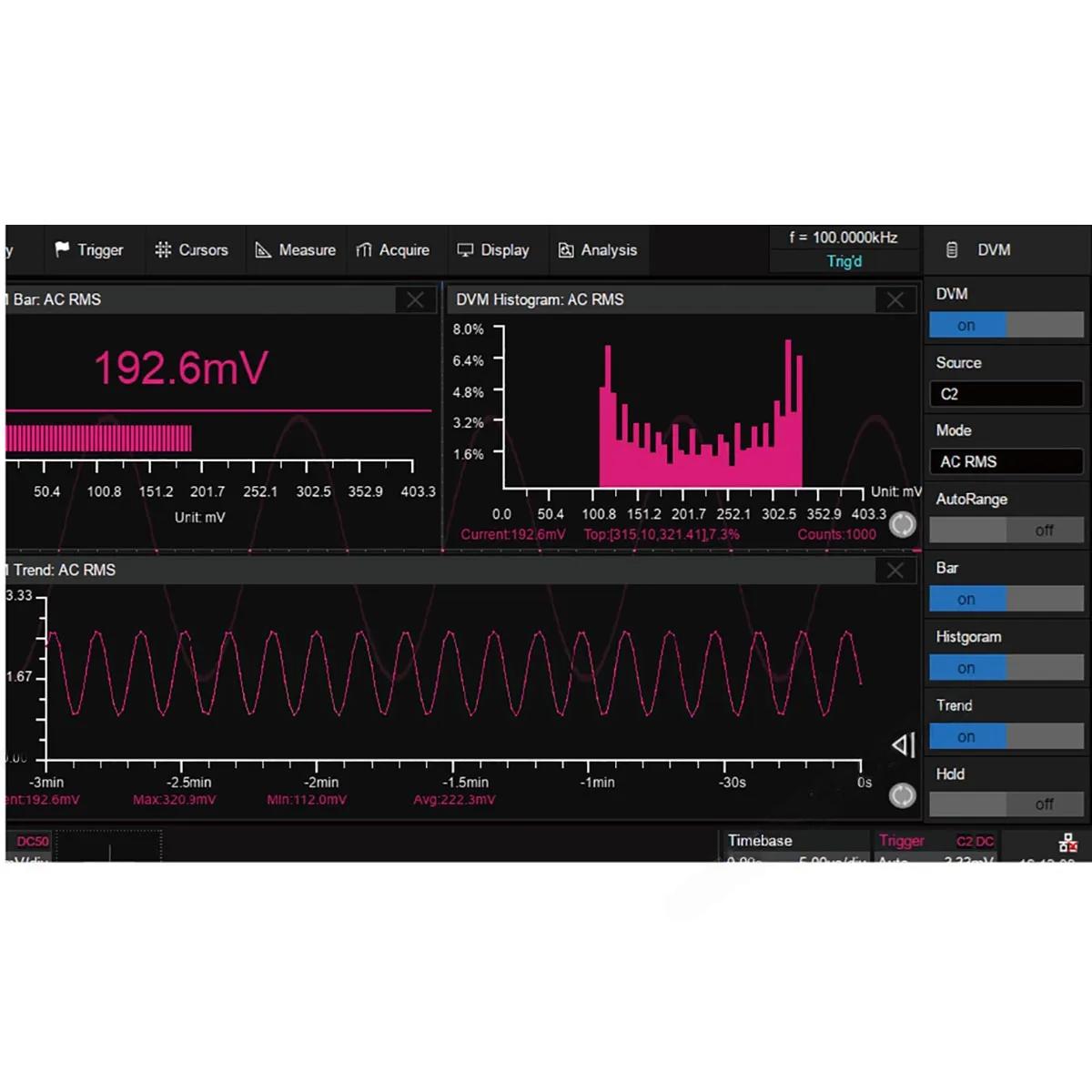

Прибор: | АКИП-4134/2А |
---|---|
Канал вертикального отклонения | |
Число каналов | 4 |
Полоса пропускания (-3 дБ, 50 Ом) | 0 - 500 МГц |
При установке коэффициента отклонения 2 мВ/дел и меньше, включается ограничение полосы пропускания 200 МГц | |
Время нарастания | ≤ 0,7 нс |
Ограничение ПП | 20 МГц, 200 МГц |
Коэффициент отклонения (Коткл.) | 500 мкВ/дел…1 В/дел - 50 Ом 500 мкВ/дел…10 В/дел - 1 МОм |
Погрешность установки Коткл. | ±3 % |
Диапазон установки смещения | 500 мкВ/дел...100 мВ/дел: ± 1 В; 102 мВ/дел...1 В/дел: ± 10 В; 1,02 В/дел...10 В/дел: ± 100 В |
Входной импеданс | 50 Ом (± 2 %), 1 МОм (± 2 %) / 16 пФ ± 2 пФ |
Максимальное входное напряжение | ≤ 400 Впик (DC+AС пик), Кат I - 1 МОм ≤ 5 Вскз, ±10 Впик - 50 Ом |
Канал горизонтального отклонения | |
Коэффициент развертки (Кразв.) | 500 пс/дел…1000 с/дел самописец (ROLL): 50 мс/дел...1000 с/дел |
Погрешность установки (Кразв.) | ± 1*10-6 |
Режимы работы | основной, ZOOM окна, самописец (ROLL), X-Y |
Синхронизация | |
Источники синхросигнала | любой из каналов, внешний (Ext, Ext/5), сеть, логический канал |
Режимы запуска развертки | автоматический, ждущий, однократный |
Виды синхронизации | по фронту, по скорости нарастания, по длительности, ТВ (NTSC, PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
Предзапуск | 0…100% памяти |
Послезапуск | 0…5000 делений |
Вид входа | открытый, закрытый, ВЧ и НЧ фильтры |
Чувствительность синхронизации | внутренняя: 0,3...1,5 деления шкалы Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…полоса пропускания) Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…полоса пропускания) |
Аналого-цифровое преобразование | |
Разрешение по вертикали | 8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
Частота дискретизации | 2,5 ГГц на канал (5 ГГц при объединении каналов) |
Интерполяция | SinX/X, X |
Длина записи | 125 МБ на канал (250 МБ при объединении каналов) |
Пиковый детектор | 400 пс |
Режимы работы | выборка, пиковый детектор (400 пс); усреднение, накопление, эквивалентное разрешение |
Курсовое измерение | |
Функции | DU; DT; 1/DT |
Автоматические измерения | |
Функции по вертикали | Uпик-пик; Uампл; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе |
Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэфициент заполнения (%), фаза |
Измерение задержки | FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF |
Математика | |
Функции | +, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ |
Операторы | любой аналоговый канал |
АЧХ анализ диаграмма боде | |
Измерительный канал | любой из аналоговых каналов |
Поддерживаемый источник сигнала | SAG1021I – аппаратная опция генераторы сигналов серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3418, АКИП-3422 |
Тип развертки | прямая, многоуровневая |
Диапазон частот | 10 Гц … 120 МГц (линейный или логарифмический режим) |
Виды измерений | верхняя частота среза, нижняя частота среза, полоса пропускания, запас по усилению, фаза |
Дополнительные возможности | |
Режим HISTORY | сохранение с временными метками до 80000 осциллограмм (Дискретизация 1 ГГц, память 1,4 кБ-канал) |
Интерфейс | USB TMC (host/device), LAN |
Автоустановка | В/дел, с/дел, параметры синхросигнала |
Режим X-Y | Х – кан 1, Y – кан 2, 4; разность фаз < 3° до 100 кГц |

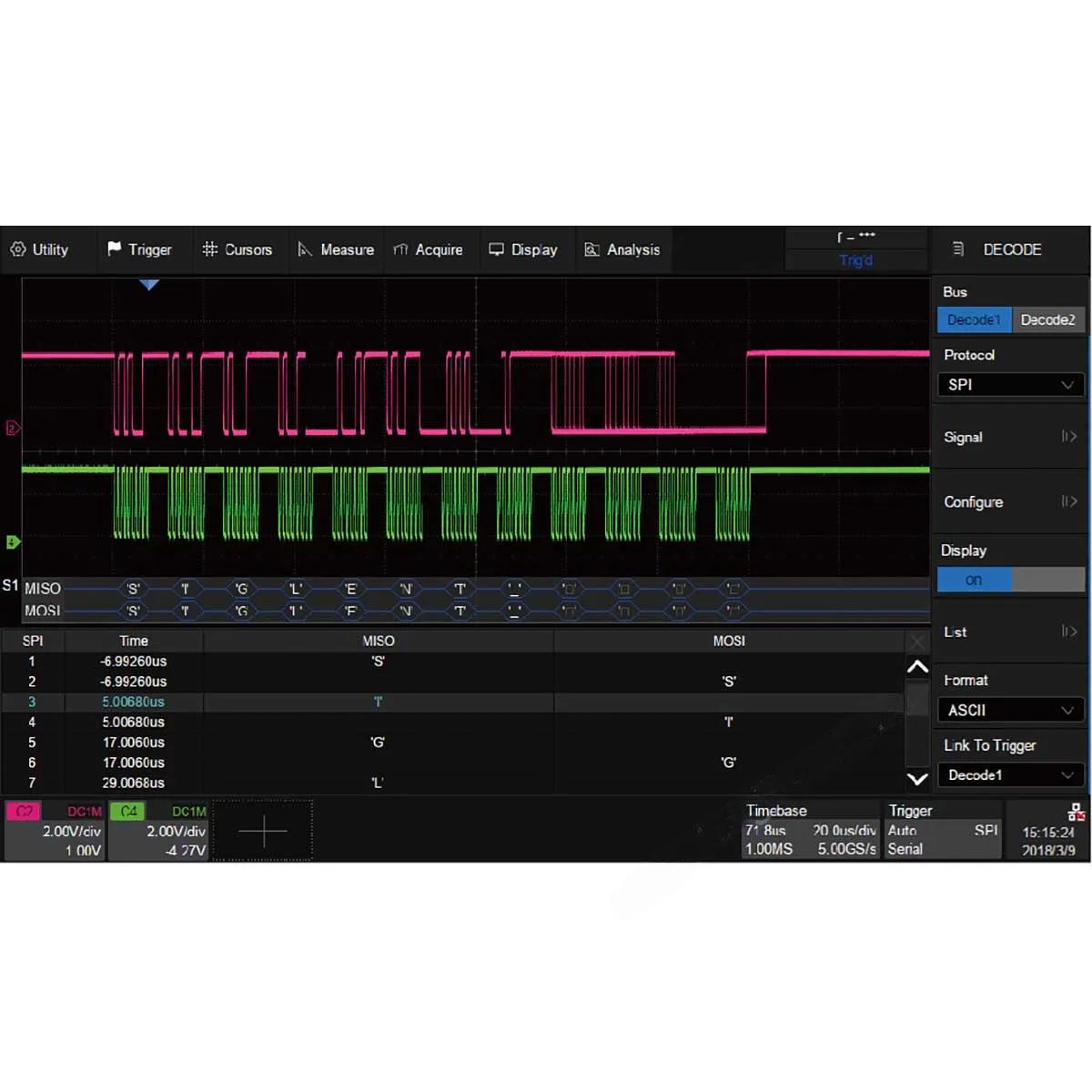

Декодирование | |
Формат данных | стандартно -I2C, SPI, UART/RS232, CAN, LIN опция - I2S, MIL-1553, FlexRay |
Логический анализатор (опция) | |
Число каналов | 16 |
Частота дискретизации | 1,25 ГГц максимум |
Длина памяти | до 62,5 МБ/канал |
Синхронизация | по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN |
Порог срабатывания | TTL, CMOS, LVCMOS3.3, LVCMOS2.5, пользовательский (± 10 В) |
Генератор функциональный (опция) | |
Формы сигналов | синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) |
Частотный диапазон | 1 мкГц...25 МГц (Синус) 1 мкГц...10 МГц (Прямоугольник, импульс) 1 мкГц...300 кГц (Пила) 1 мкГц...5 МГц (сигналы произвольной формы) шум, полоса частот > 25 МГц |
Разрешение | 1 мкГц |
Погрешность установки | ±5*10-5 |
Частота дискретизации | 125 МГц |
Длина памяти | 16000 точек для произвольной формы |
Разрядность АЦП | 14 бит |
Выходной уровень | -1,5 В ~ +1,5 В (50 Ом) -3 В ~ +3 В (1 МОм) |
Постоянное смещение | ± 3 В (1 МОм); ± 1,5 В (50 Ом) |
Ограничение уровня | |Voffset| <=Vmax - Vpp/2 Voffset – установленно значение постоянного смещения Vmax - максимальное пиковое напряжение на выходе с учётом выходного сопротивления Vpp – установленное значение выходного уровня сигнала |
Скважность | 1 % ~ 99 % (для прямоугольника и импульса) |
Симметрия | 0 % ~ 100 % (для пилы) |
Напряжение изоляции | ± 42 Впик (только для SAG1021I) |
Общие данные | |
ЖК-дисплей | цветной (TFT), емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений |
Интерфейсы | USB Hosts, USB Device, LAN |
Напряжение питания | 100-240 В (50/ 60 Гц), 100-120 В (400 Гц); 100 Вт максимум |
Габариты | 370 х 144 х 231 мм |
Масса | 4 кг |
