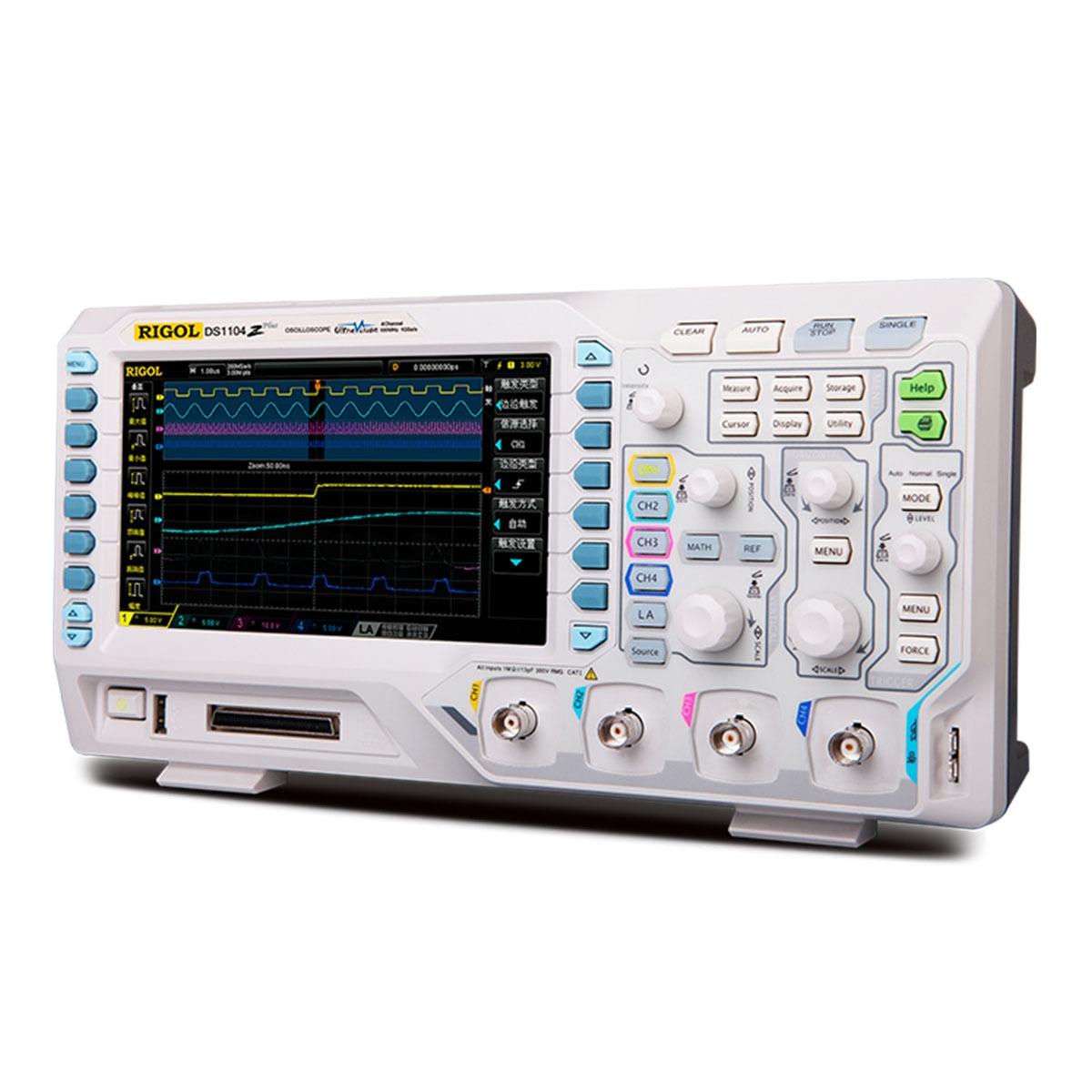

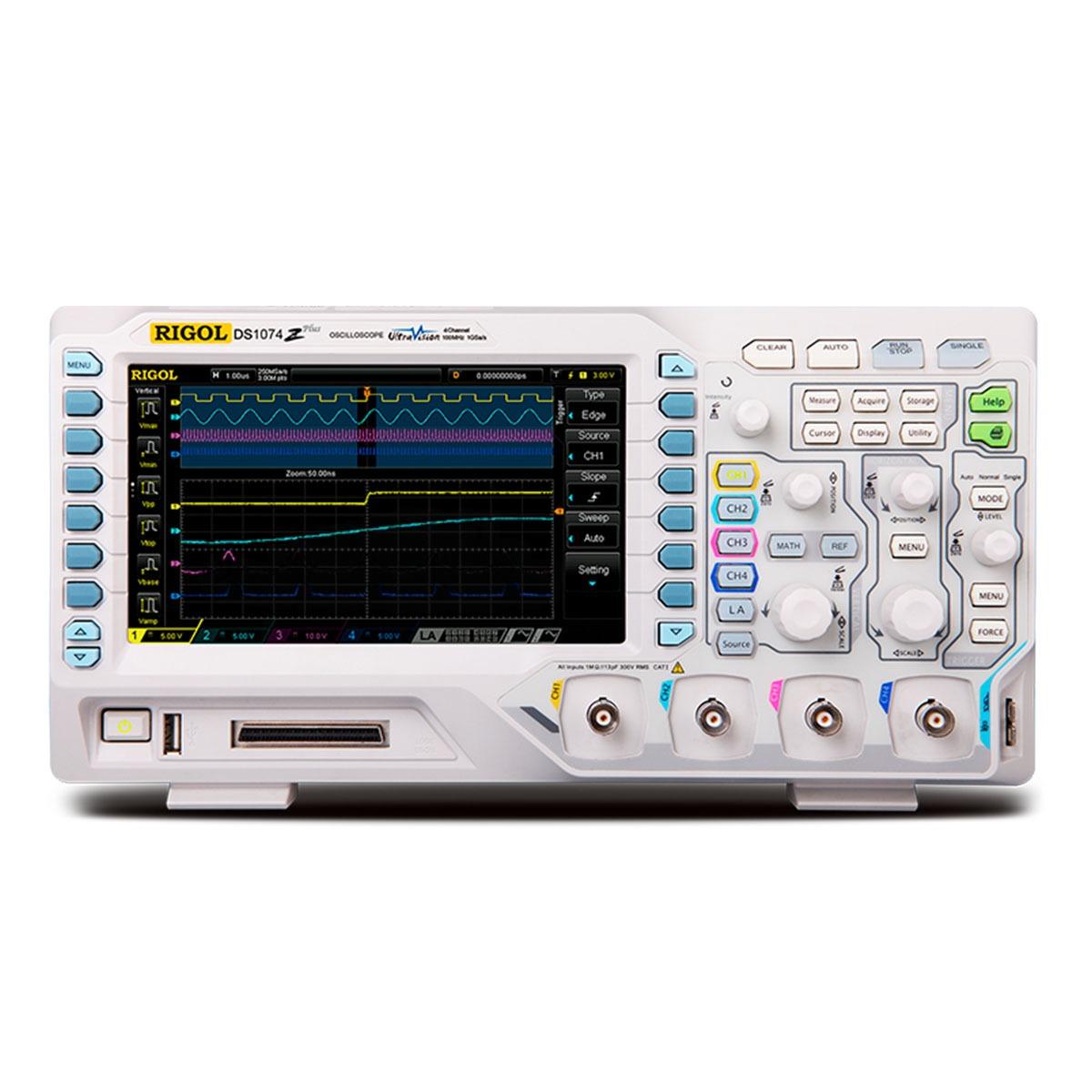

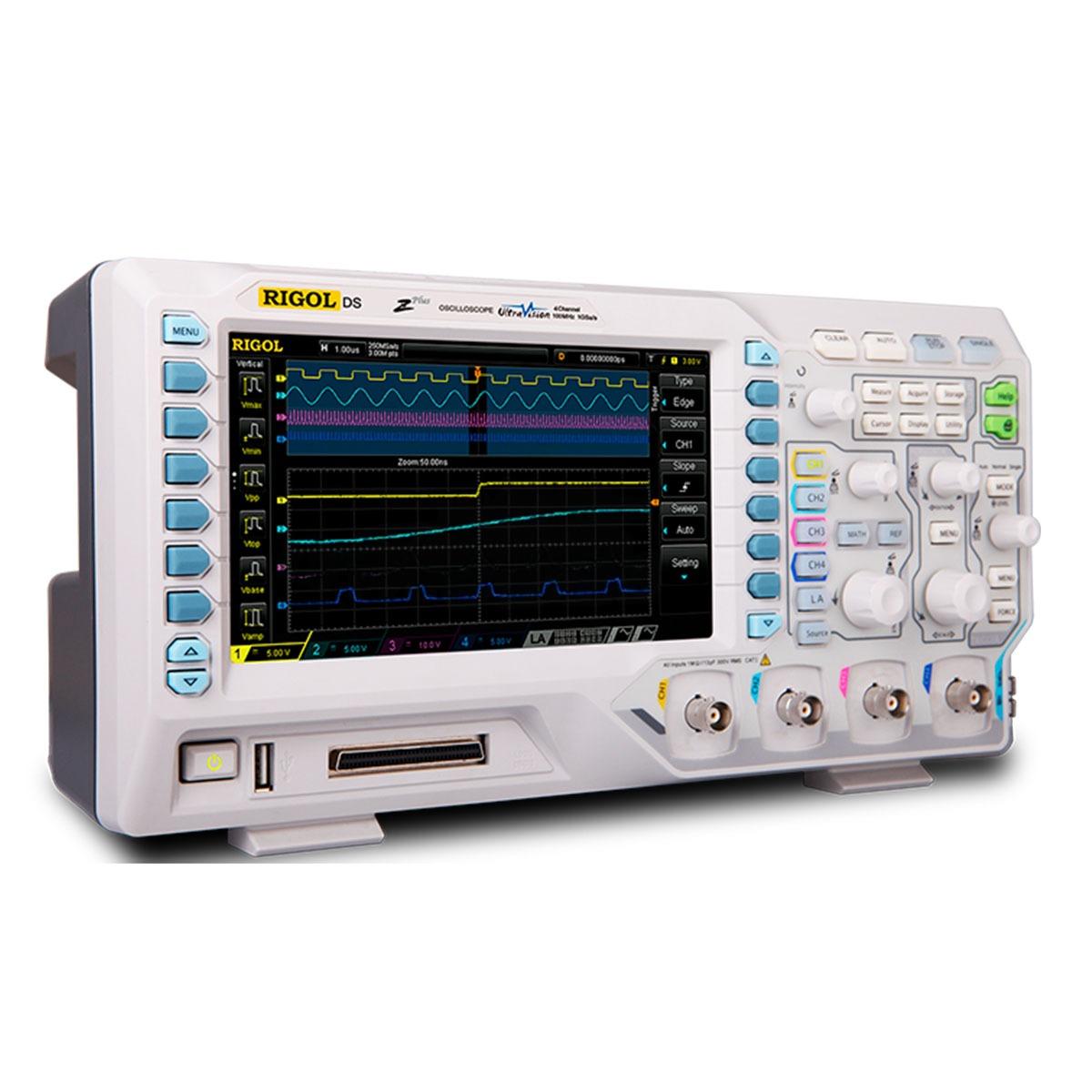

Цифровой осциллограф RIGOL DS1074Z Plus с поверкой

Цифровой осциллограф Rigol DS1074Z Plus относится к линейке высокопроизводительных лабораторных устройств базового уровня, работающих на основе технологии UltraVision. Модель оснащается 4 аналоговыми каналами с полосой пропускания 70 МГц. Особенностью модификации "Plus" является возможность использования 16-канального логического пробника RPL1116, предлагаемого в качестве MSO-опции и позволяющего производить последовательное декодирование протоколов, для чего цифровой осциллограф оснащен соответствующим коннектором на передней панели и кнопкой активации режима Logic Analysis. Запуск и работа с аналоговыми и цифровыми каналами может производиться одновременно, что обеспечивает возможность тестирования со смешанными сигналами.

Отличия Rigol DS1074Z Plus от бюджетных осциллографов

• Повышенная скорость захвата, до 30 000 осц./с, упрощает выявление редких аномалий сигнала.
• Увеличенная глубина памяти, которая опционально может быть расширена, дает возможность работать со сложными сигналами, поддерживая максимальную частоту дискретизации.
• Аппаратная функция записи и воспроизведения осциллограмм длительностью до 60 тыс. кадров, с градацией интенсивности, позволяет выполнять углубленный анализ с помощью встроенных средств измерений, математической и статистической обработки данных, что ускоряет производство диагностических работ.
• Опциональная поддержка работы со смешанными сигналами нужна для диагностики оборудования с последовательными шинами RS232-UART, SPI и I2C.

Функциональные возможности

Четырехканальный осциллограф Rigol DS1074Z Plus способен определять до 37 параметров сигнала, производить математические действия с сигналами разных каналов и выполнять первичный анализ спектра в режиме БПФ. Поддерживается функция отложенной развертки и широкий перечень вариантов запуска. Наличие режима автоматической настройки упрощает захват сигналов с неизвестными параметрами и минимизирует время подготовки к работе.

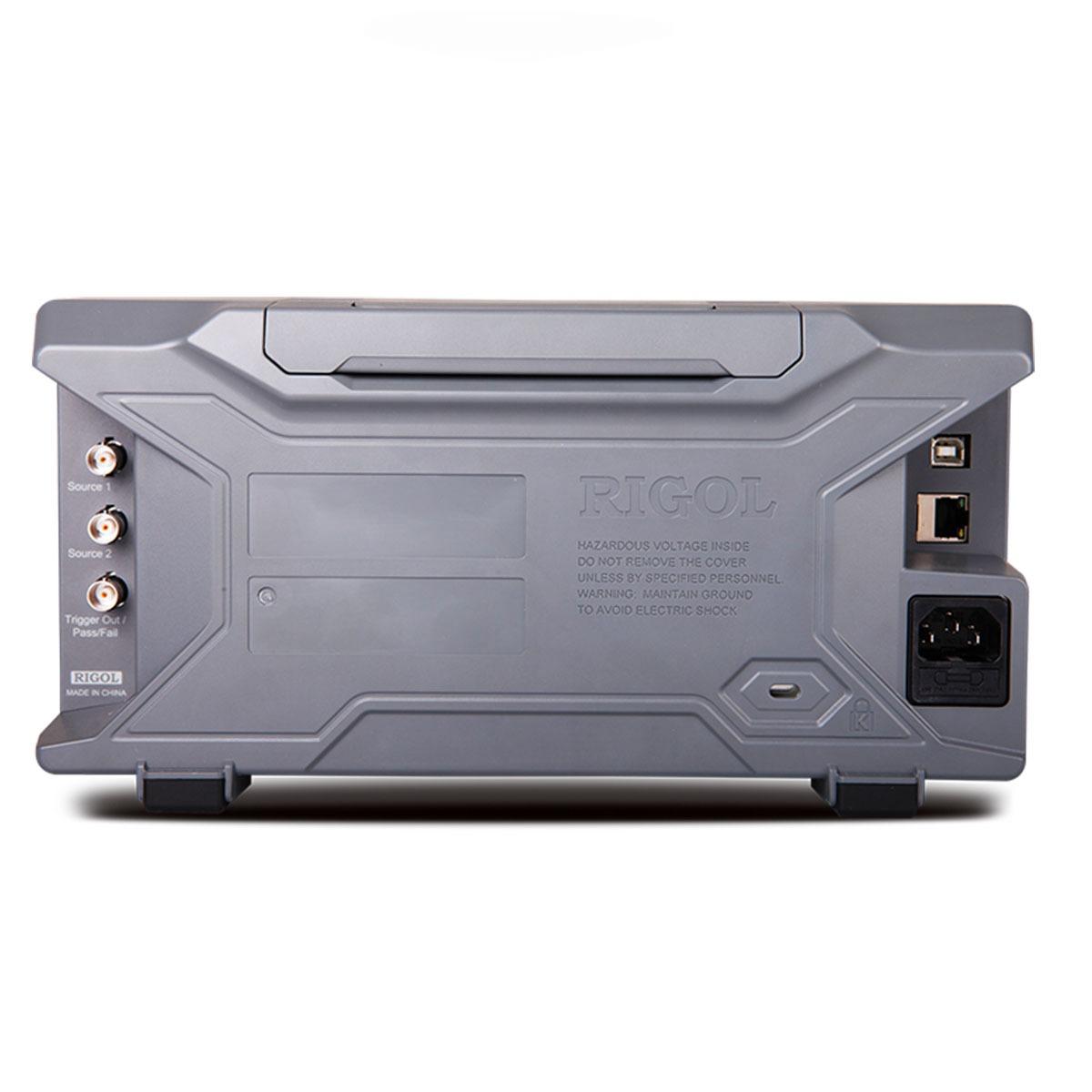

Дистанционное управление осциллографом может осуществляться с помощью ПК, подключенного через интерфейсы USB или LAN. Предусмотрена возможность использования ПО от производителя Ultra Sigma-Ultra Scope или команд на языке SCPI. Поддержка режима допускового контроля, с автоматическим сравнением исследуемого сигнала с образцовым и выдачей результата в виде "годен" или "негоден" через отдельный канал, позволяет использовать оборудование для серийной проверки радиотехнических устройств.

Купить осциллограф Rigol DS1074Z Plus, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
