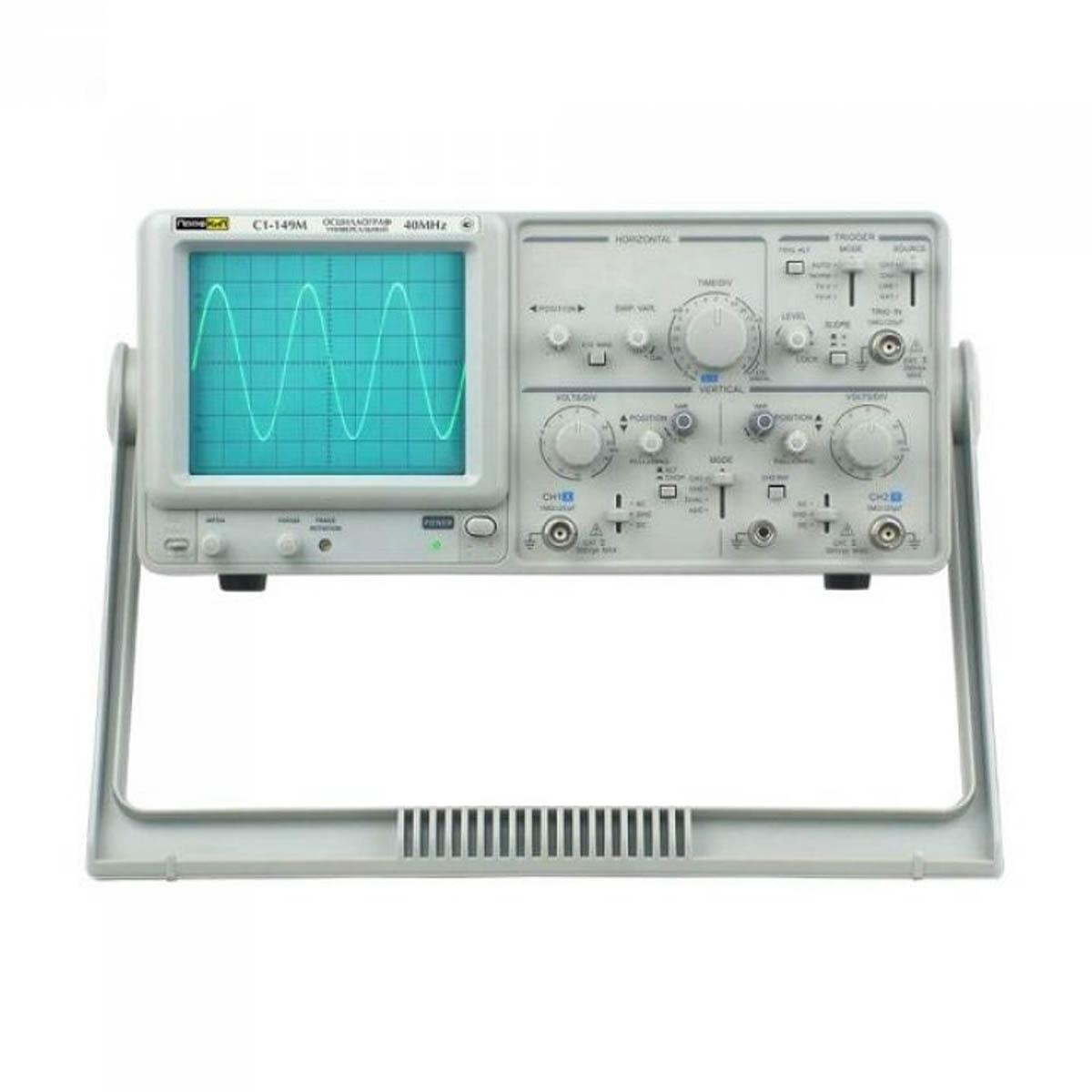

ПрофКиП С1-149М осциллограф универсальный

Производитель ПрофКиП
Количество:

Цена:

Цена по запросу
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

Назначение осциллографа универсального ПрофКиП С1-149М

Осциллограф универсальный ПрофКиП С1-149М предназначен для исследования электрических сигналов в полосе пропускания от 0 МГц до 40 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Осциллограф универсальный ПрофКиП С1-149М характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, небольшим весом и габаритными размерами.

Особенности и преимущества осциллографа универсального ПрофКиП С1-149М

  • Количество каналов: 2
  • Полоса пропускания: 0 МГц … 40 МГц
  • ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
  • Высокая чувствительность: 1 мВ /дел, по вертикали до 20 В /дел
  • ALT функция запуска
  • Выходной сигнал: ось Z, канал 1 (CH1)
  • ТВ-синхронизация, режим Y-X
  • Масштабирование развертки: х 10
Прибор:ПрофКиП С1-149М
Электронно-лучевая трубка (ЭЛТ)
Тип
прямоугольный, 6 дюймов
Экспозиционная площадь
8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение
12 кВ
Z-вход
Входное сопротивление
~ 47 кОм
Входной уровень
≥ 5 Впик-пик
Частотный диапазон
2 МГц
Канал вертикального отклонения
Y-ATT
переключатель
Чувствительность
х1: 5 мВ /дел … 20 В /дел ±3% (12 диапазонов)
х5: 1 мВ /дел … 4 В /дел ±5% (12 диапазонов)
Полоса пропускания (-3 дБ) х1
0 МГц … 40 МГц (открытый вход)
10  Гц … 40 МГц (закрытый вход)
Полоса пропускания (-3 дБ) х5
0 МГц … 7 МГц (открытый вход)
10  Гц … 7 МГц (закрытый вход)
Время нарастания
х1: ≤ 8.75 нс
х5: ≤ 25 нс
Входной импеданс
~ 1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение
400 В при 1 кГц
Вход усилителя
открытый (DC), закрытый (АС), заземленный (GND)
Режим работы
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Коэффициент развертки
0.2 мкс /дел … 0.5 с /дел
20 нс /дел … 50 мс /дел при масштабировании
Точность
±3%
±5% при масштабировании
Масштабирование развертки
х 10
Максимальный коэффициент развертки
20 нс /дел
Линейность развертки
±5%
±10% при масштабировании
Синхронизация
Режим
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
Источник синхронизации
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Вход усилителя
закрытый (AC)
Полярность синхронизации
+ или -
Чувствительность (20 Гц … 2 МГц)
0.5 дел (CH1, CH2)
2.0 дел (ALT)
200 мВ (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Чувствительность (2 МГц … 20 МГц)
1.5 дел (CH1, CH2)
3.0 дел (ALT)
800 мВ (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Внешний вход синхронизации
Входной импеданс
1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение
400 В при 1 кГц
Режим X-Y
Чувствительность
5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа
500 кГц
Сдвиг фазы
≤3° (50 кГц)
Выходной сигнал
Выход сигнала канала 1
Калибратор
Форма сигнала
положительный меандр
Частота
1 кГц
Выходное напряжение
2 Впик-пик ±2%
Питание110 В /220 В ±10%, 50 Гц /60 Гц
Габаритные размеры310 х 150 х 455 мм
Вес8 кг
