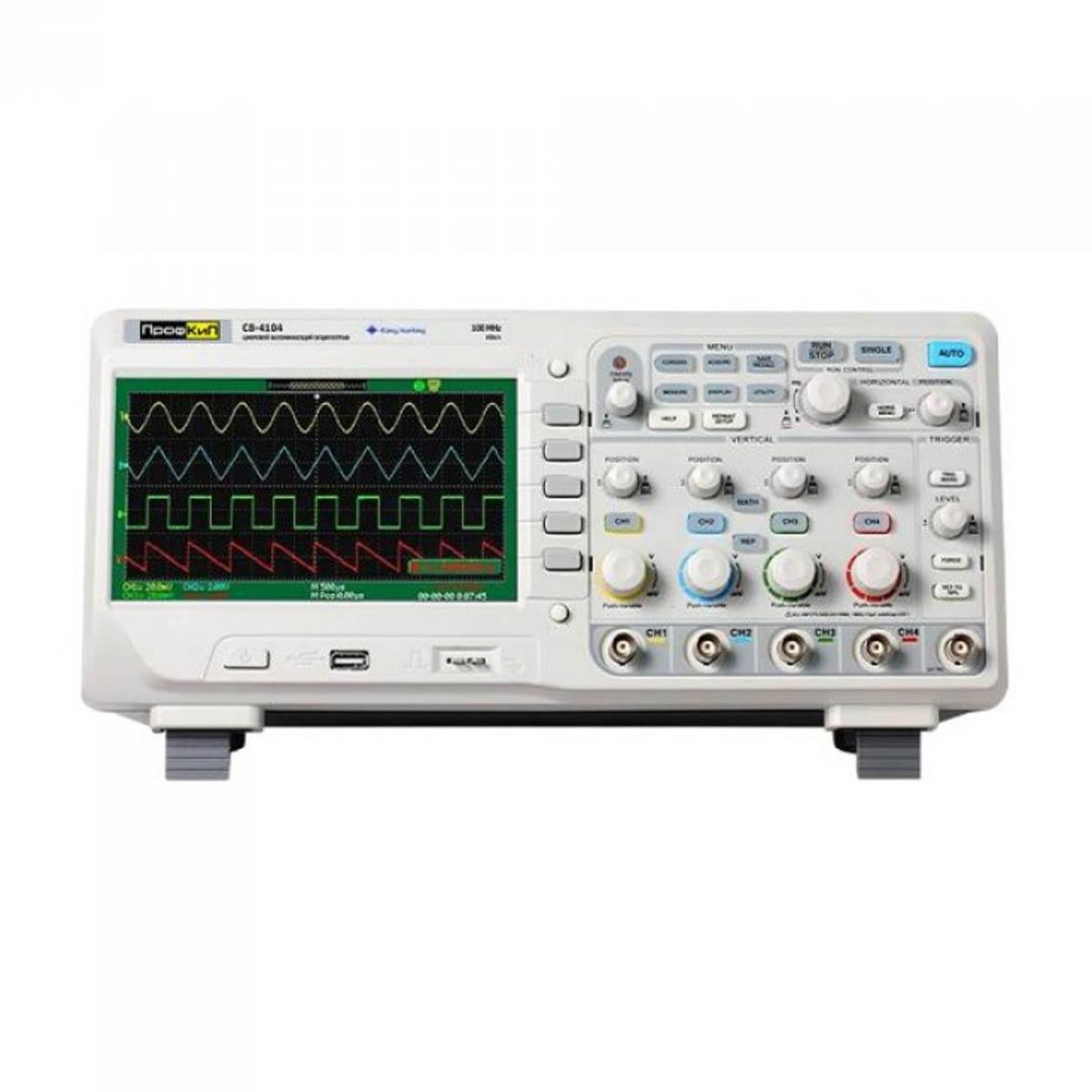

ПрофКиП С8-4104 – это профессиональный цифровой осциллограф с полосой пропускания 100 МГц и 4 каналами. Осциллограф универсальный ПрофКиП С8-4104 с разрешением дисплея 18х8 делений обеспечивает наблюдение сигнала на широком поле, отображая большее количество периодов сигнала, отличается совершенной платформой, обеспечивающей максимальную производительность, и делая работу с прибором удобной и комфортной. Частота дискретизации составляет 2 Гвыб /с. Осциллограф цифровой ПрофКиП С8-4104 – это универсальное решение, при необходимости проводить весь спектр измерений на самом современном уровне. Исследование фронтов, математическая обработка и анализ спектра обеспечивается наилучшим образом. Осциллограф универсальный ПрофКиП С8-4104 может быть рекомендованы научным и производственным учреждениям, сервисным службам в самых различных отраслях промышленности.
Прибор: | ПрофКиП С8-4104 |
---|---|
Полоса пропускания | 0 МГц … 100 МГц |
Количество каналов | 4 + 1 внешний канал синхронизации |
Максимальная частота дискретизации | 2 Гвыб /с 1 Гвыб /с (каждый канал) |
Эквивалентная частота дискретизации | 50 Гвыб /с |
Глубина памяти | 24 К 12 К (каждый канал) |
Время нарастания | < 3.5 нс |
Входной импеданс | 1 МОм /13 пФ |
Диапазон временной развертки | 2.5 нс /дел … 50 с /дел сканирование: 100 мс /дел … 50 с /дел |
Чувствительность по вертикали | 2 мВ /дел … 5 В /дел |
Разрешение по вертикали | 8 бит |
Источник синхронизации | канал 1 (CH1), канал 2 (CH2), канал 3 (CH3), канал 4 (CH4), внешний (EXT), EXT/5, сеть (LINE) |
Режим синхронизации | фронт, длина импульса, ТВ-синхронизация, спад, поочередный |
Математические операции | сложение, вычитание, умножение, деление, БПФ |
Цифровые фильтры | ВЧ, НЧ, полосовой, режекторный |
Максимальное входное напряжение | 400 В |
Сохранение | 2 опорных маски, 20 профилей настроек, 20 осциллограмм |
Внешние накопители данных | изображение, данные, осциллограмма, настройки |
Язык | русский + 11 дополнительных |
Программное обеспечение | дистанционное управление, извлечение данных и анализ формы волны |
Экран | 7 дюймов, цветной TFT (480х234) LCD |
Интерфейс | Double USB-Host, USB-Device, LAN, годен /негоден выход (PASS /FALL) |
Питание | 100 В … 240 В, 45 Гц … 440 Гц, 50 ВА |
Габаритные размеры | 232 х 157 х 135 мм |
Вес | 2.5 кг |
