Машина силовоспроизводящая (силозадающая) МСВ-300/2МГ4М
бесплатное
бесплатноМашины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.

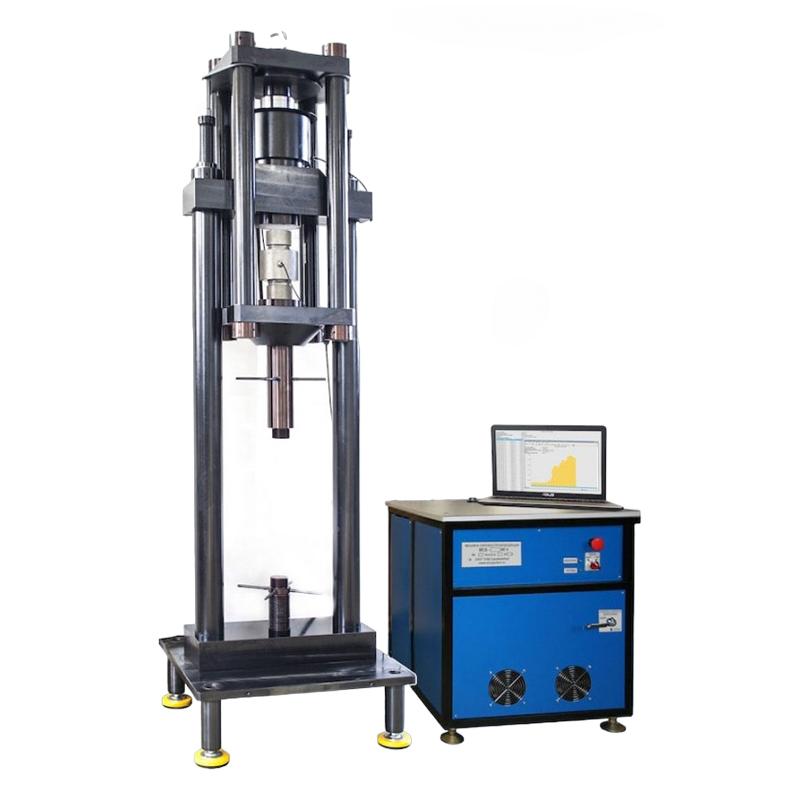

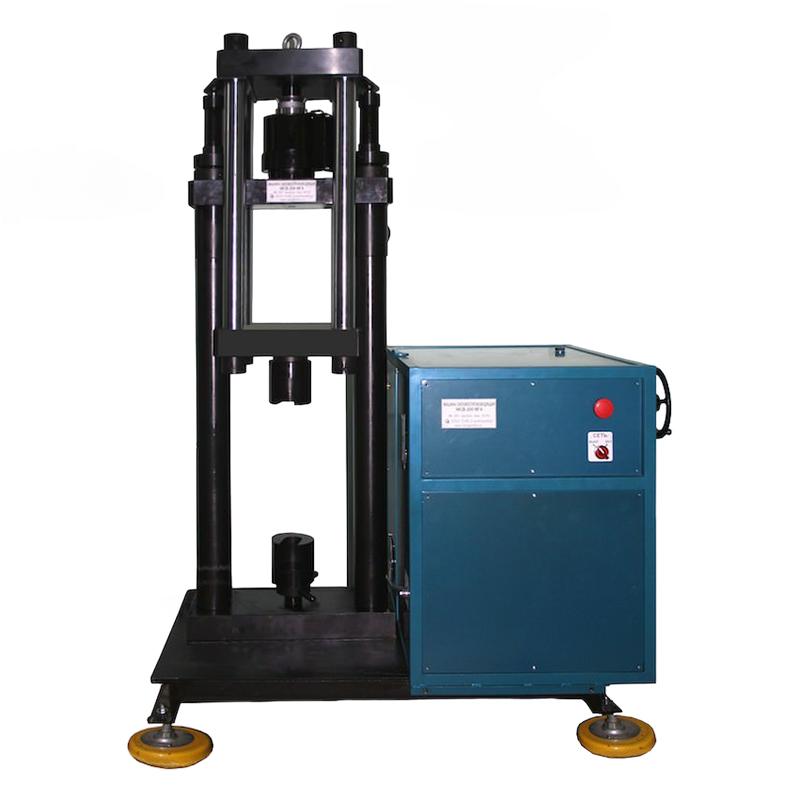

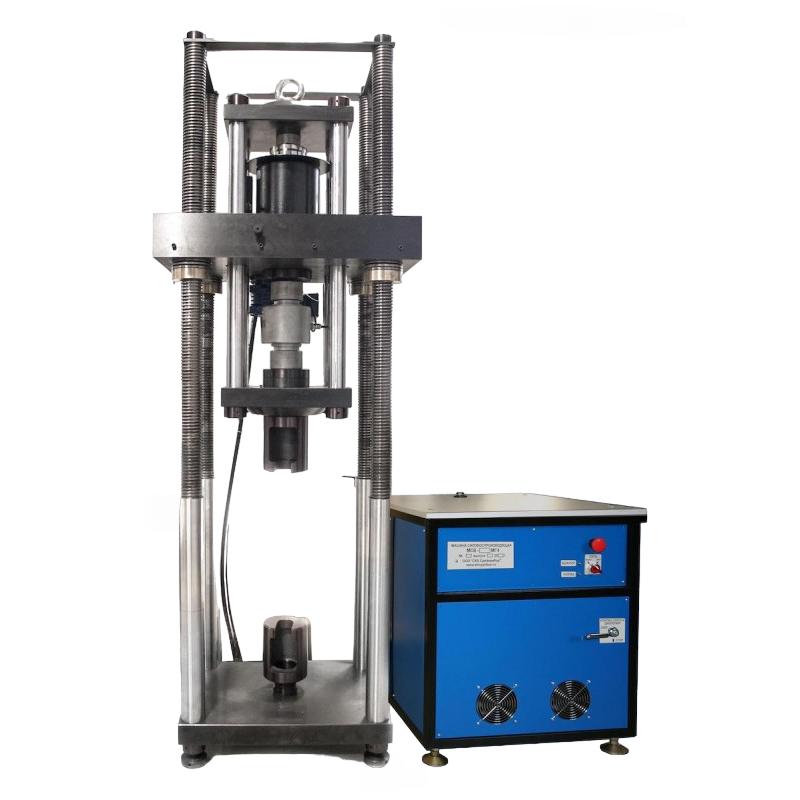

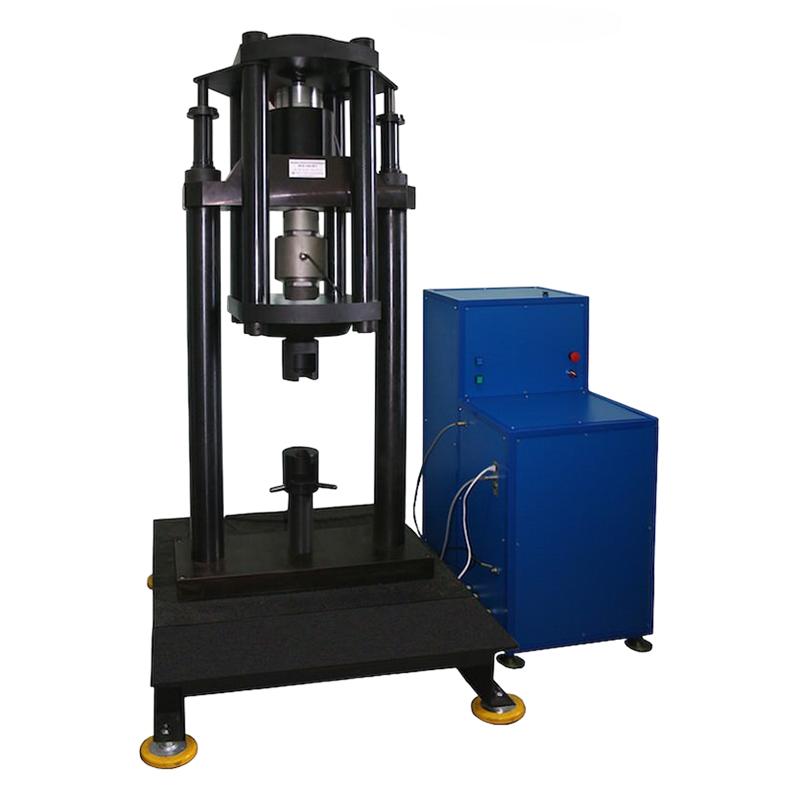

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.
Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.
Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.
Машина снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах.
Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.
Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО "СКБ Стройприбор".
Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.
| Прибор: | МСВ-300/2МГ4М |
|---|---|
| Диапазон воспроизведения силы, кН | от 6 до 300 |
| Дискретность, Н (кН) | 0,2 (0,0002) |
| Пределы допускаемой относительной погрешности, % | ±0,02 |
| Колебание нагрузки в заданной точке, Н (кН), не более | 0,6 (0,0006) |
| Колебание нагрузки в заданной точке, % от max, не более | 0,0003 |
| Скорость изменения нагрузки, кН/с | 0,001 ... 5 |
| Время выхода на заданное усилие (ступень), с, не более | 30 |
| Время удержания нагрузки в заданной точке, мин, не менее | не ограничено |
| Диапазон рабочих температур, °С | от +18 до +26 |
| Габаритные размеры силовой рамы, мм, не более: - длина - ширина - высота | 700 850 2600 |
| Габаритные размеры шкафа управления, мм, не более: - длина - ширина - высота | 740 760 620 |
| Ход подвижной траверсы, не менее, мм | 900 |
| Скорость перемещения траверсы, не менее, мм/мин | 160 |
| Минимальная высота зоны сжатия, мм | 300 |
| Минимальная высота зоны растяжения, мм | 900 |
| Масса машины (масса шкафа управления), кг, не более | 900 (120) |
| Электрическое питание от сети переменного тока - напряжение, В - частота, Гц | от 207 до 253 от 49 до 51 |
| Потребляемая мощность, В·А, не более | 1500 |
| Вероятность безотказной работы за 10 000 ч | 0,95 |
| Срок службы, лет | 10 лет |
