ОбучениеСтенд СКДК-МГ4 (нагружающее устройство) является вспомогательным устройством при поверке кистевых динамометров и предназначен для создания нагрузки на динамометры.

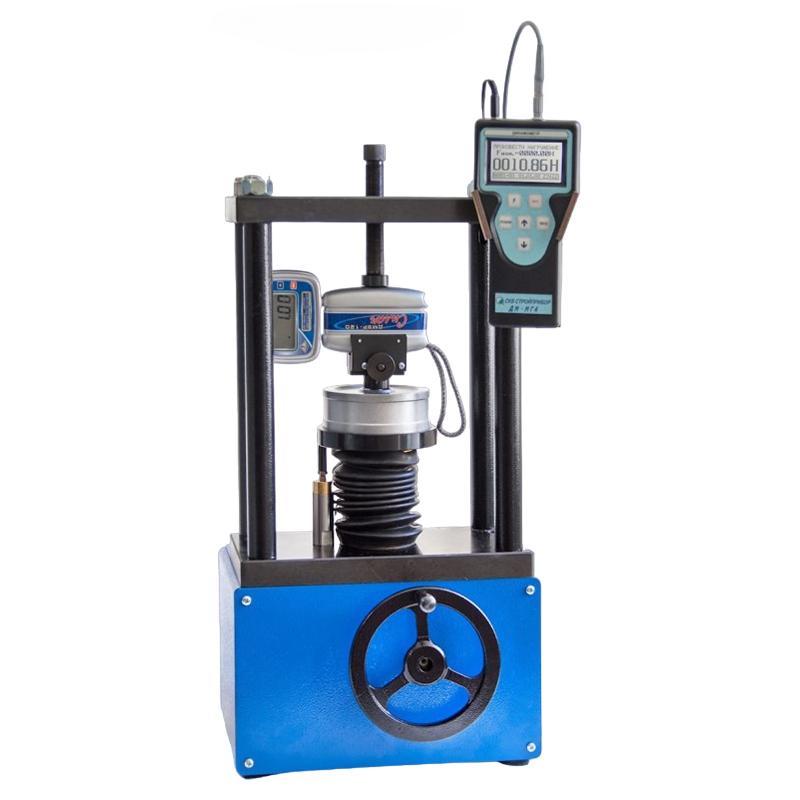

Силовая рама нагружающего устройства состоит из основания, четырех стоек, траверсы и силового винта. На основании силовой рамы смонтирован механизм нагружения с опорной плитой, представляющий собой винтовую передачу, и толкатель. Под основанием силовой рамы размещен привод механизма нагружения, представляющий собой редуктор с маховиком. Устройство фиксации служит для регулирования положения и фиксации рукояти поверяемых динамометров различных модификаций. При вращении маховика привода по часовой стрелке, механизм нагружения перемещает опорную плиту вверх, создавая нагрузку на установленные на ней, соосно, эталонный и поверяемый динамометры. Перемещение плиты контролируется по положению штока (цветная метка) толкателя.
Стенд СКДК-МГ4 для поверки кистевых динамометров предназначен для эксплуатации совместно с динамометрами ДМС-МГ4 (приобретается отдельно) с наибольшим пределом измерений 0,5; 1 или 2 кН, классов точности 0,5; 1 или 2 (погрешность ±0,12 %, ±0,24 % или ±0,45 %).
Возможна эксплуатация совместно с динамометрами других производителей.
Рабочие условия эксплуатации:
- температура окружающего воздуха от 15 до 25 ºС;
- верхнее значение относительной влажности 80 %;
- диапазон атмосферного давления от 84,0 до 106,7 кПа.
| Прибор: | СТРОЙПРИБОР СКДК-МГ4 |
|---|---|
| Предел нагружения, кН | 2 |
| Высота рабочего пространства, мм, не менее | 105 |
| Размер рабочего пространства в плане, мм | 195x105 |
| Диаметр кольцевой центрирующей проточки опорной плиты, мм, не менее | 98 |
| Ход подачи силового винта, мм, не более | 55 |
| Рабочий ход опорной плиты, мм, не менее | 30 |
| Габаритные размеры нагружающего устройства, ВхШхГ, мм, не более | 535 x 260 x 220 мм |
| Масса нагружающего устройства, кг, не более | 28 кг |
