Машина силовоспроизводящая (силозадающая) МСВ-300/2МГ4

Производитель Стройприбор
Количество:

Цена:

6 696 000 р.
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.

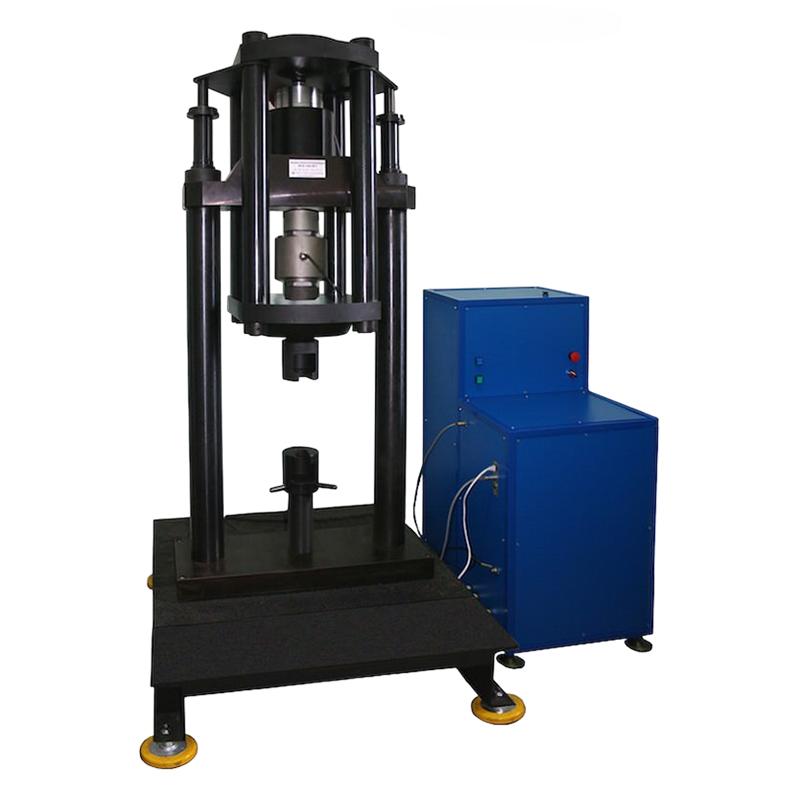

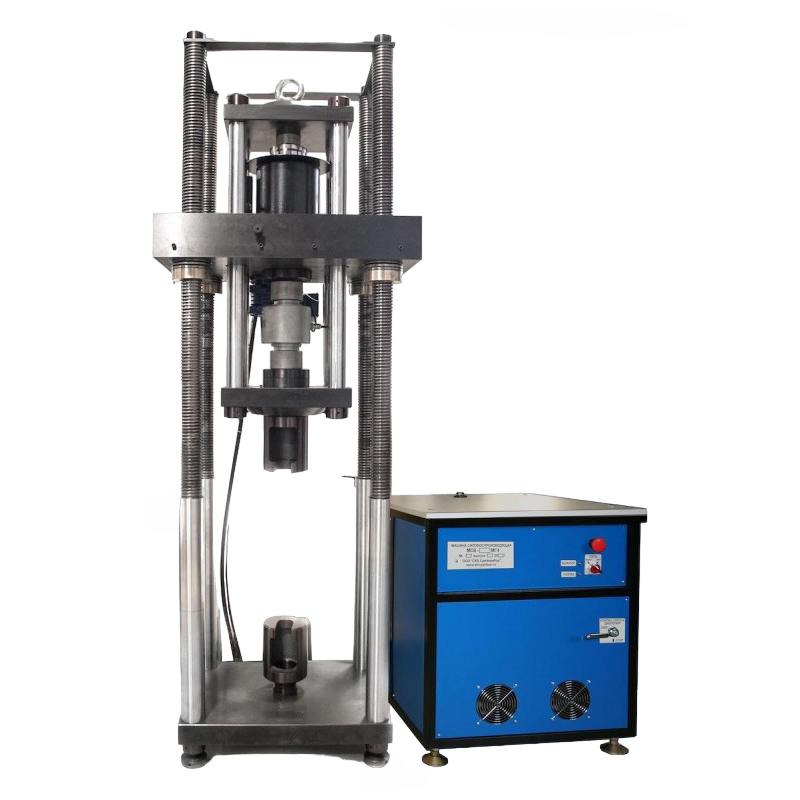

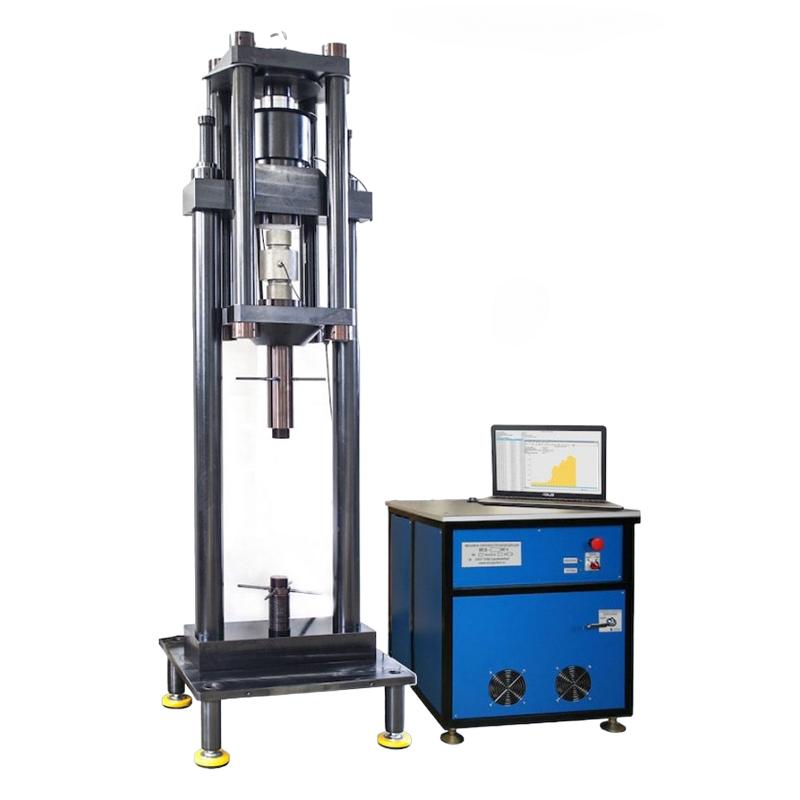

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.

Станина состоит из силовой рамы и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.

Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.

Машина снабжена гидравлическим устройством подъема и опускания реверсора, не нуждается в фундаменте и монтируется на виброопорах.

Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.

Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО "СКБ Стройприбор".

Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.

Прибор:МСВ-300/2МГ4
Диапазон воспроизведения силы, кНот 6 до 300
Дискретность, Н (кН)0,2 (0,0002)
Пределы допускаемой относительной погрешности, %±0,02
Колебание нагрузки в задан­ной точке, Н (кН), не более0,6 (0,0006)
Колебание нагрузки в задан­ной точке, % от max, не более0,0003
Скорость изменения нагрузки, кН/с0,001 ... 5
Время выхода на заданное усилие (ступень), с, не более 30
Время удержания нагрузки в заданной точке, мин, не менеене ограничено
Диапазон рабочих температур, °Сот +18 до +26
Габаритные размеры силовой рамы, мм, не более:
- длина
- ширина
- высота
650
750
2450
Габаритные размеры шкафа управления, мм, не более:
- длина
- ширина
- высота
740
760
620
Минимальная высота зоны сжатия, мм300
Минимальная высота зоны растяжения, мм700
Масса машины (масса шкафа управления), кг, не более860 (120)
Электрическое питание от сети переменного тока
- напряжение, В
- частота, Гц
от 207 до 253
от 49 до 51
Потребляемая мощность, В·А, не более1500
Вероятность безотказной работы за 10 000 ч0,95
Срок службы, лет10 лет
