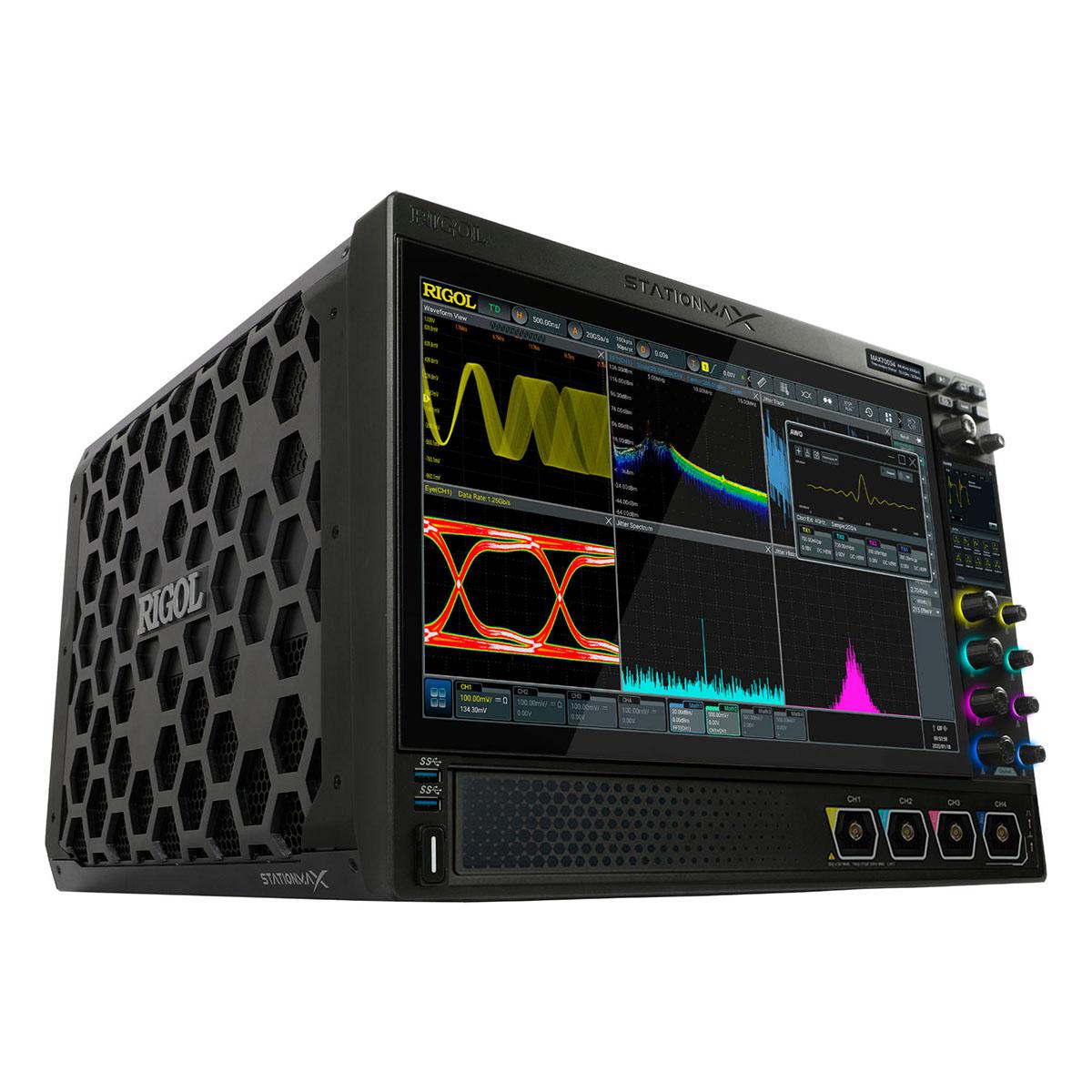

ОбучениеЦифровой осциллограф Rigol DS70504 – четырехканальная модель с полосой пропускания 5 ГГц из серии приборов класса High-End на платформе UltraVison III, которая обладает наивысшей производительностью и функциональностью, а также наилучшей информативностью среди всех устройств подобного типа от данного производителя. Оборудование сконструированное на чипсете Phoenix собственной разработки RIGOL за счет чего способно работать с частотой дискретизации до 20 Гвыб/с. Пользователь может осуществлять захват сигналов со скоростью до миллиона осциллограмм в секунду, с задействованием памяти глубиной до 2 Гб на канал, а при использовании функции записи - сохранять до 2 000 000 кадров в одноканальном режиме. Предусмотрена возможность гибкого наращивания базовых возможностей путем активации дополнительных режимов с помощью опций, что позволяет не переплачивать за невостребованные функции.
Преимущества Rigol DS70504
- Эффективность – за счет реализации ASIC-технологии осциллограф обладает высоким быстродействием и минимальным уровнем собственных шумов, обеспечивая возможность работы с низкоуровневыми сигналами во всём частотном диапазоне; в зависимости от измерительных задач вертикальное разрешение может регулироваться в пределах от 8 до 16 бит.
- Многофункциональность – в цифровой осциллограф встроен трехразрядный частотомер с 48-битным сумматором, цифровой вольтметр с выбираемым разрешением от 3 до 8 разрядов, а при активации соответствующих опций доступны режимы глазковой диаграммы и измерения параметров джиттера, анализатора спектра реального времени и анализатора протоколов, что позволяет обходиться при выполнении работ без дополнительных приборов с такими функциями.
- Гибкость и наглядность управления – представители серии StationMax DS70000 оснащены основным, 15,6-дюймовым с многооконным интерфейсом, и дополнительным, мультифункциональным 3,5-дюймовым, сенсорными дисплеями, для тонких регулировок используются износостойкие верньеры фотоэлектронного типа, отдельные для каждого канала.

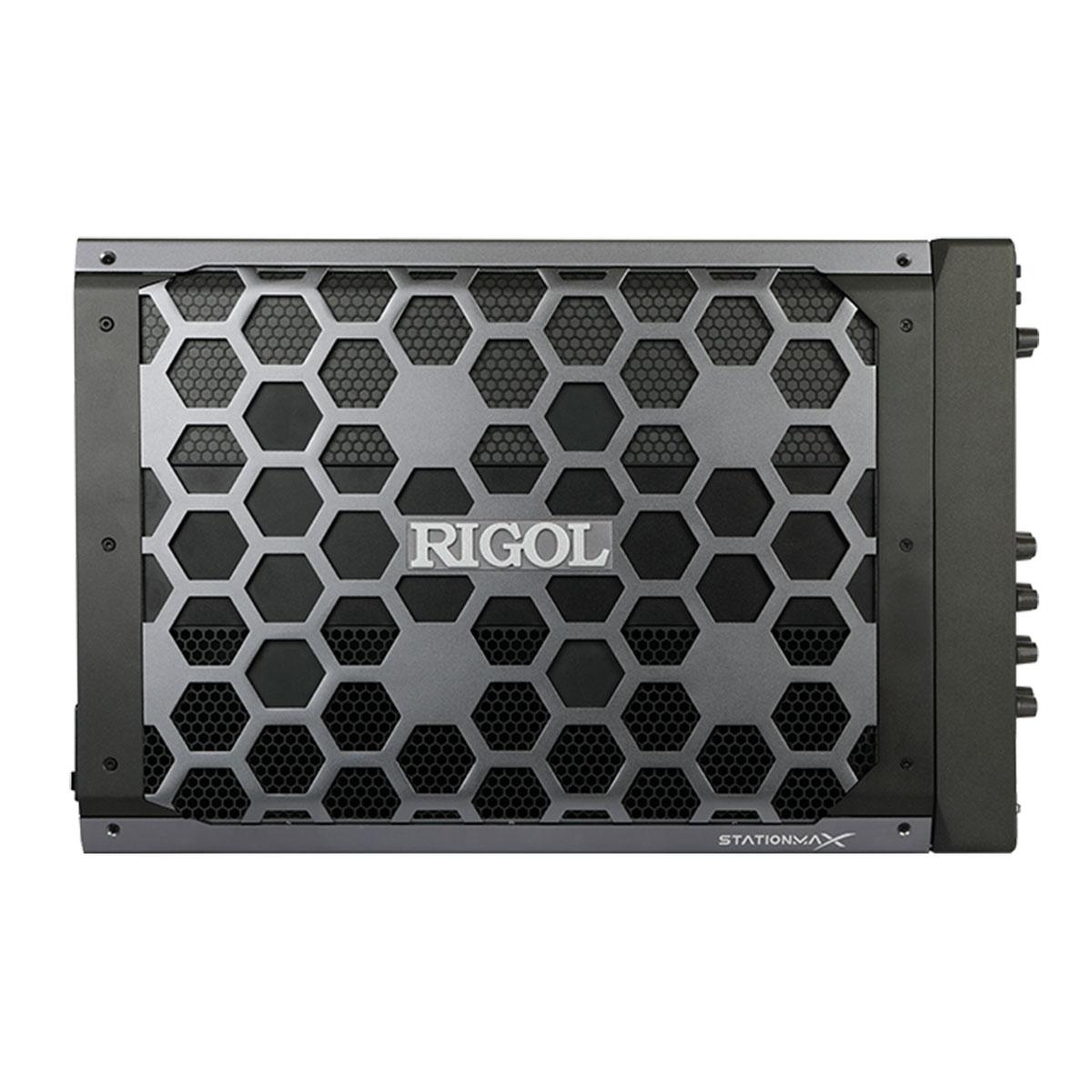

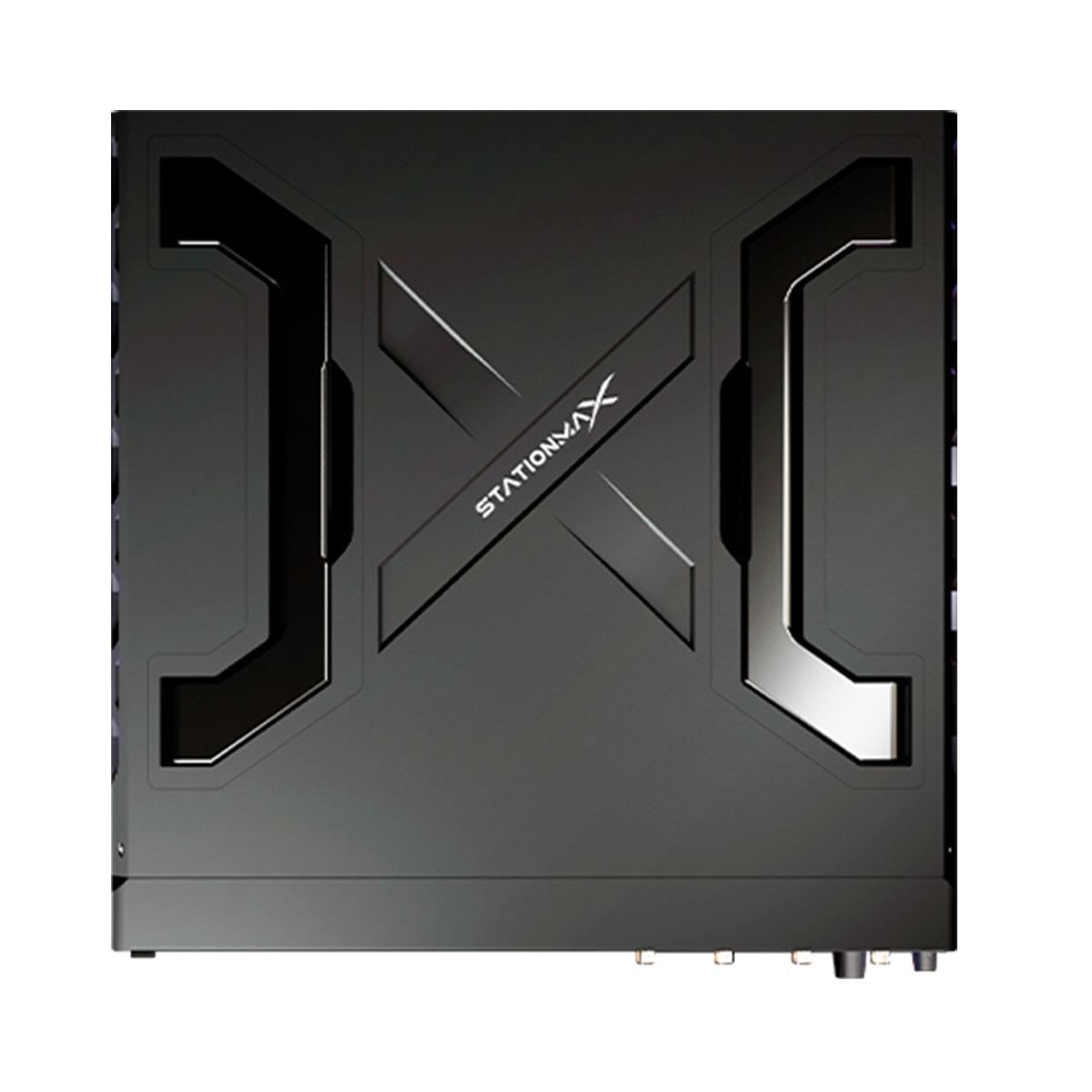

Конструкционные и функциональные особенности

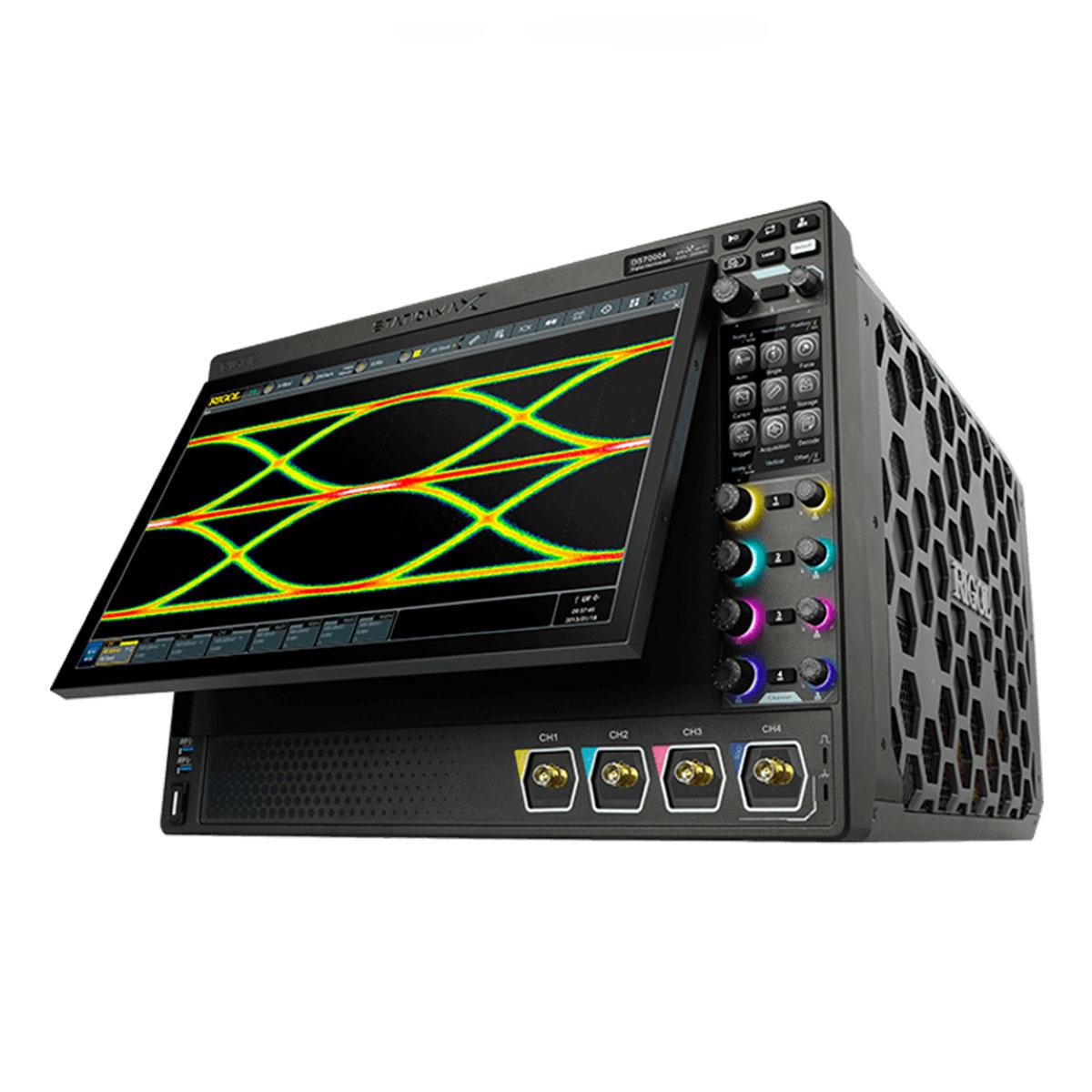

При выполнении измерений осциллограф Rigol DS70504 можно использовать с разнотипными пробниками, как пассивными, так и активными, в том числе интеллектуальными высокочастотными серии PVA8000. Для обмена данными с внешними устройствами и дистанционного управления прибор снабжен интерфейсами HDMI, LAN-LXI и USB 3.0 с возможностью подключения GPIB адаптера. Поддерживается веб-управление и доступ к файлам по FTP. С целью повышения эргономичности угол наклона основного экрана может регулироваться электронным приводом.
Купить осциллограф Rigol DS70504, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
| Прибор: | RIGOL DS70504 | ||||
|---|---|---|---|---|---|
| Полоса пропускания | 5 ГГц | ||||
| Расчетное время нарастания | 108 пс | ||||
| Количество входных каналов | 4 аналоговых входа + 1 внешний вход запуска | ||||
| Режим выборки | выборка в реальном времени | ||||
| Максимальная частота дискретизации | 20 Гвыб/с (1 канал) 10 Гвыб/с (2-4 канала) | ||||
| Максимальная глубина памяти | 500 млн. точек (стандарт) 2 млрд. точек (1 канал) / 1 млрд. точек (2-4 канала) (опция DS70000-RL-20) | ||||
| Максимальная скорость захвата сигнала | > 1 000 000 осц/с | ||||
| Вертикальное разрешение | 8; от 9 до 16 бит (настраиваемое) | ||||
| Аппаратная запись и воспроизведение сигналов в реальном времени | макс. 2 000 000 кадров (одноканальный режим) | ||||
| Пиковый детектор | захват глитчей от 200 пс | ||||
| Тип и размер встроенных дисплеев | 15,6 дюймовый емкостный флип-экран с функцией мультитач/управление жестами с регулируемым углом наклона; + 3,5-дюймовый сенсорный экран с пользовательской клавиатурой | ||||
| Разрешение встроенных дисплеев | 1920 х 1080 пикселей; 480 х 320 пикселей | ||||
| Система вертикального отклонения | | ||||
| Входная связь | по постоянному току, переменному току или заземление | ||||
| Входной импеданс | 1 МОм ± 1%, 50 Ом ± 2,5% | ||||
| Входная емкость | 17 пФ ± 3 пФ | ||||
| Максимальное входное напряжение: | | ||||
| 1 МОм | 30 В (скз) или ±40 В (пик); с пробником RP3500A: 300 В (скз); ±400 В (пик) | ||||
| 50 Ом | 5 В (скз) | ||||
| Чувствительность по вертикали: | | ||||
| 1 МОм | от 1 мВ/дел до 10 В/дел | ||||
| 50 Ом | от 1 мВ/дел до 1 В/дел | ||||
| Диапазон смещения по постоянному току: | | ||||
| 1 МОм | ± 1 В (1 мВ/дел - 50 мВ/дел) ± 30 В (51 мВ/дел - 260 мВ/дел) ± 100 В (265 мВ/дел - 10 В/дел) | ||||
| 50 Ом | ±1 В (1 мВ/дел - 100 мВ/дел) ±4 В (102 мВ/дел - 1 В/дел) | ||||
| Динамический диапазон | ±5 делений | ||||
| Относительная погрешность усиления по постоянному току | ± 2% от всей шкалы | ||||
| Горизонтальная развертка | | ||||
| Диапазон временной развертки | от 100 пс/дел до 1000 с/дел | ||||
| Разрешение по времени | 0,5 пс | ||||
| Погрешность частоты опорного генератора | 1 х 10 в-6/год | ||||
| Задержка между каналами | ≤50 пс | ||||
| Система запуска | | ||||
| Источник сигнала запуска | аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока | ||||
| Режим запуска | автоматический, нормальный, одиночный | ||||
| Диапазон удержания | от 8 нс до 10 с | ||||
| Полоса пропускания системы запуска: | | ||||
| внутренний источник запуска | полоса пропускания аналоговых входов | ||||
| внешний вход запуска | 200 МГц | ||||
| Чувствительность системы запуска: | | ||||
| внутренний источник запуска | 0,5 деления; ≥50 мВ/дел | ||||
| внешний вход запуска | 200 мВ (пик-пик) (DC – 100 МГц); 500 мВ (пик-пик) (100 МГц – 200 МГц) | ||||
| Импеданс внешнего входа запуска | 1 мОм ±1%, SMA разъем | ||||
| Диапазон установки порога срабатывания запуска: | | ||||
| внутренний источник запуска | ± 5 делений от центра экрана | ||||
| внешний вход запуска | ± 5 В | ||||
| питающая сеть переменного тока | фиксированное значение 40% - 60 % | ||||
| Типы запуска | запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту | ||||
| Запуск и декодирование по сигналам протоколов передачи данных | RS232/UART: DS70000-EMBDA (опция) I2C: DS70000-EMBDA (опция) SPI: DS70000-EMBDA (опция) CAN: DS70000-AUTOA (опция) FlexRay: DS70000-AUTOA (опция) LIN: DS70000-AUTOA (опция) I2S: DS70000-AUDIOA (опция) MIL-STD-1553: DS70000-AEROA (опция) | ||||
| Случайный шум (при чувствительности 1 мВ/дел, среднеквадратичное значение): | | ||||
| 1 МОм | 400 мкВ | ||||
| 50 Ом | 500 мкВ | ||||
| Поддержка курсорных измерений | 2 пары курсоров по осям X и Y | ||||
| Количество автоматических измерений | 41 (в том числе до 14 измерений могут отображаться одновременно на экране) | ||||
| Количество математических функций | 4 | ||||
| Максимальная длина сигнала БПФ | 1 млн. точек | ||||
| Типы окна БПФ | прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник | ||||
| Поиск по пиковым значениям | максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем | ||||
| Расширенное БПФ | | ||||
| Длина записи | 64 000 точек | ||||
| Скорость захвата БПФ | 10 000 спектров/с | ||||
| Установка разрешения полосы пропускания | ручная/автоматическая | ||||
| Тип окна БПФ | прямоугольная, блэкмана-харриса, хэннинга (по умолчанию), хемминга, плоская вершина и треугольник | ||||
| Поиск по пиковым значениям | максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем | ||||
| Анализ осциллограмм | | ||||
| Запись сигналов | сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 2 миллионов. | ||||
| Тест Годен/Не годен | сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие Годен/Не годен может включать немедленную остановку захвата, звуковой сигнал и снимок экрана | ||||
| Цветовая гамма | обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы | ||||
| Построение глазковой диаграммы в реальном времени (опция DS70000-JITTA) | восстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт тип: Полностью автоматический, полуавтоматический и ручной скорость передачи данных: 1 МБ измерения глаза: один уровень, нулевой уровень, высота глаза, ширина глаза, амплитуда глаза, процент пересечения, добротность и т. д. | ||||
| Анализ джиттера (опция DS70000-JITTA) | измерения тактового сигнала или сигнала данных во времени, анализ отклонения технических характеристик. типы анализа джиттера: разделение джиттера, включая TJ (общий джиттер), RJ (случайный джиттер), DJ (детерминированный джиттер), PJ (периодический джиттер), DDJ (джиттер, зависящий от данных), DCD (искажения рабочего цикла), ISI (межсимвольные помехи), BR (битрейт) и TIE. отображение измерений: тренд, гистограмма и спектр | ||||
| Цифровой вольтметр | 3 разряда, измерение напряжения постоянного и переменного тока | ||||
| Функции вольтметра | измерение напряжения постоянного тока; измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока; измерение среднеквадратичное значение напряжения переменного тока | ||||
| Прецизионный частотомер | до 8 разрядов | ||||
| Разрешение | от 3 до 8 разрядов (устанавливаемое пользователем) | ||||
| Функции частотомера | измерение частоты, периода, сумматор | ||||
| Частотный диапазон частотомера | от 0 до 3 ГГц | ||||
| Сумматор | до 48 разрядов | ||||
| Общие характеристики | | ||||
| Тип и размер встроенного дисплея | 15,6-дюймовый сенсорный дисплей с управлением Multi-Touch | ||||
| Особенности дисплея | механизм с изменяемым углом наклона дисплея, угол наклона дисплея устанавливается пользователем | ||||
| Разрешение встроенного дисплея | 1920 х 1080 пикселей | ||||
| Масштабная сетка | 10 делений по вертикали х 8 делений по горизонтали | ||||
| Послесвечение | выключено; бесконечное послесвечение; настраиваемое послесвечение (от 100 мс до 10 с) | ||||
| Интерфейсы связи | USB 3.0, LAN | ||||
| Видеовыход | HDMI | ||||
| Напряжение и сила тока сети питания | 100 В – 240 В, 45 – 440 Гц | ||||
| Максимальная потребляемая мощность | 500 Вт | ||||
| Диапазон рабочих температур | от 0°C до +50°C | ||||
| Диапазон температур хранения | от -30°C до +70°C | ||||
| Относительная влажность | не более 90% | ||||
| Высота для монтажа в измерительную стойку | 7U | ||||
| Габаритные размеры | 439 х 310 х 491 мм | ||||
| Вес | 22,5 кг | ||||
