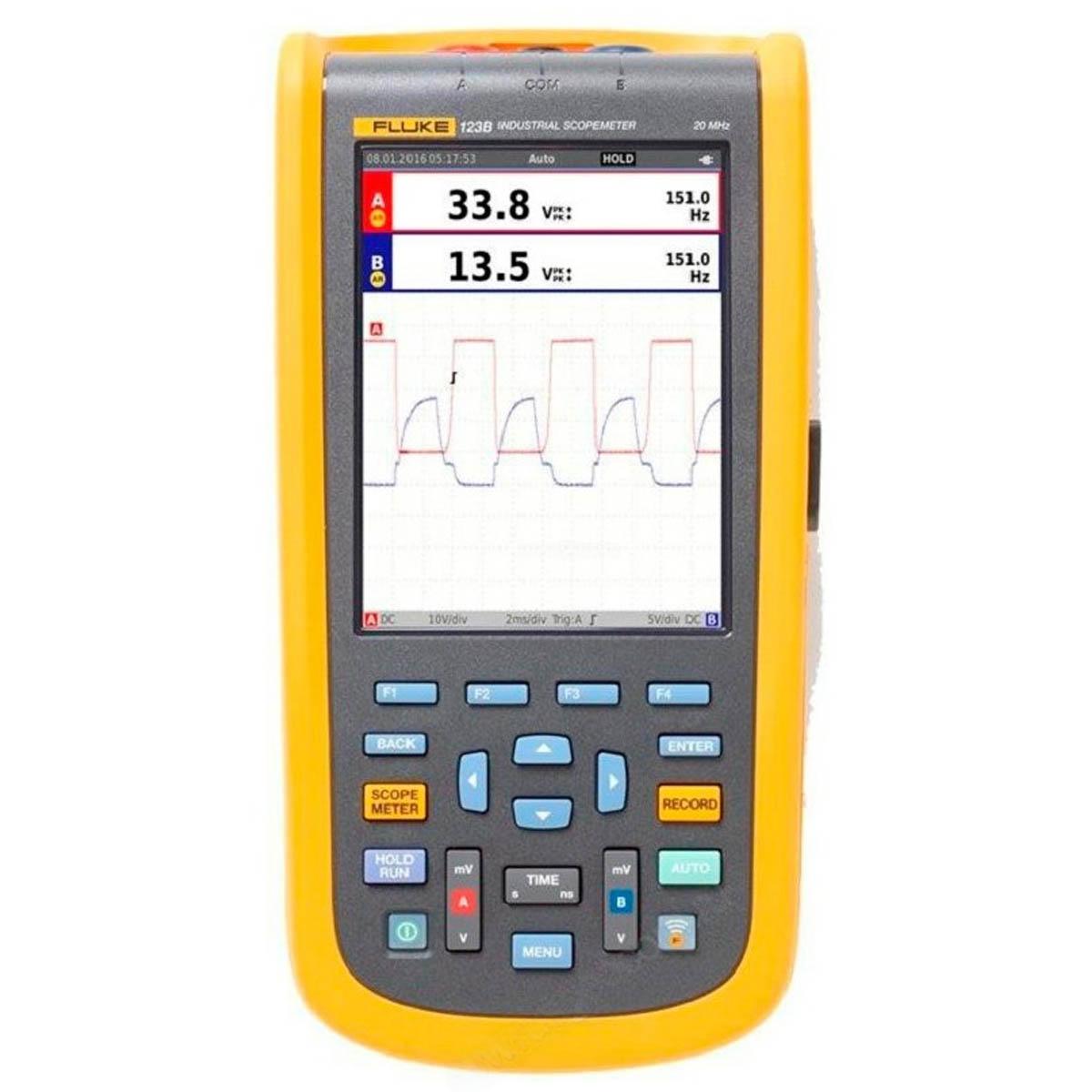

Осциллограф Fluke-124B/INT/S — промышленный цифровой инструмент для оперативного проведения проверок и выявления неисправностей в линиях электропитания, приводах двигателей переменного и постоянного тока, исполнительных механизмах, датчиках, преобразователях, трансформаторах, импульсных и линейных схемах.
Сочетание функций регистратора, мультиметра и осциллографа позволяют прибору с максимальной продуктивностью и минимальными временными затратами справляться с широким спектром задач. Уникальная функция Connect-and-View даёт высокую стабильность отображения сигналов любого типа. Осциллограф Fluke-124B/INT/S полностью удовлетворяет высоким требованиям к промышленному инструменту для контроля и измерения сигналов.
Встроенная функция TrendPlot для проведения двухканальных измерений выявляет неисправности длительностью не только в несколько месяцев, но и в несколько наносекунд. Осциллограф Fluke-124B/INT/S производит непрерывную запись показаний. Минимальные и максимальные значения отмечаются данными даты и времени. Это позволяет легко производить поиск по "причине и результату".
Цифровой мультиметр true-rms значений выполняет измерения с высокой точностью в 0,5% и разрядностью в 5000 отсчётов и обеспечивают пользователя осциллографа Fluke-124B/INT/S широкими возможностями – доступно проведение 26 типов различных измерений. В том числе такие как частота, длительность импульсов, температура, пик-фактор, напряжение переменного тока и постоянного, ток, целостность цепи, ёмкость и характеристики диодов, сопротивление, фазовые сдвиги двух сигналов и т.д.
Уникальная технология Connect-and-View, используемая в осциллографе Fluke-124B/INT/S, обеспечивает стабильное и чёткое отображение на дисплее даже самых сложных сигналов без необходимости дополнительной ручной настройки. Изменения в сигнале распознаются мгновенно и производится автоматическое корректирование настроек для устойчивой идентификации. Использование этой технологии существенно экономит рабочее время, которое необходимо для определения неисправностей.
Осциллограф Fluke-124B/INT/S позволяет произвести "все измерения за один тест". Также имеется возможность поочерёдного измерения параметров в ряде точек, что выгодно отличает цифровой осциллограф от обычных индикаторных инструментов. Флуоресцентный большой дисплей отличается высоким контрастом и хорошей читаемостью в любых условиях освещённости.
Купить осциллограф Fluke-124B/INT/S, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
Прибор: | Fluke-124B/INT/S | |
---|---|---|
Функции | Полнофункциональные осциллограф с двумя входами и мультиметр | |
Полоса пропускания осциллографа 40 МГц | ||
Регистратор мультиметра и осциллографа | ||
Измерения наведением курсора на осциллографе | ||
Принадлежности в комплекте | Щуп с делителем напряжения 10:1 | |
Режим осциллографа (Вертикально) | ||
Частотная характеристика — подключение по постоянному току | без щупов и измерительных проводов (с BB120) | по постоянному току и до 40 МГц (-3 дБ) |
с экранированными измерительными проводами STL120-IV 1:1 | По постоянному току и до 12,5 МГц (-3 дБ) / по постоянному току и до 20 МГц (-6 дБ) | |
с щупом VP41 10:1 | по постоянному току и до 40 МГц (-3 дБ) | |
Частотная характеристика — подключение по переменному току (спад по нижним частотам) | без щупов и измерительных проводов | <10 Гц (-3 дБ) |
с экранированными измерительными проводами STL120-IV 1:1 | <10 Гц (-3 дБ) | |
с щупом VP41 10:1 | <10 Гц (-3 дБ) | |
Время нарастания, без учета влияния щупов, измерительных проводов | <8,75 нс | |
Входной импеданс | без щупов и измерительных проводов | 1 МОм//20 пФ |
с BB120 | 1 МОм//24 пФ | |
с экранированными измерительными проводами STL120-IV 1:1 | 1 МОм//230 пФ | |
с датчиком VP41 10:1 | 5 МОм//15,5 пФ | |
Чувствительность | от 5 мВ до 200 В/деление | |
Аналоговый ограничитель полосы пропускания | 10 кГц | |
Режимы отображения | A, -A, B, -B | |
Макс. напряжение на входах A и B | постоянное, с измерительными проводами или с щупом VP41 | 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) максимальное напряжение. |
с BB120 | 600 В (среднеквадратичное) | |
Макс. плавающее напряжение, между любой клеммой и заземлением | 600 В (среднеквадратичное) CAT IV, 750 В (среднеквадратичное) до 400 Гц | |
Режим осциллографа (Горизонтально) | ||
Режимы работы осциллографа | Нормальный, одиночный, развертка | |
Диапазоны (в нормальном режиме) | Эквивалентная выборка | от 10 нс до 500 нс/деление |
Выборка в реальном времени | от 1 мкс до 5 с/деление | |
Одиночный (в реальном времени) | от 1 мкс до 5 с/деление | |
Развертка (в реальном времени) | от 1 с до 60 с/деление | |
Частота дискретизации (одновременно для обоих каналов) | Равномерная дискретизация (повторяющиеся сигналы) | до 4 Гигаотсчетов в секунду |
Дискретизация в реальном масштабе времени от 1 мкс до 60 с/деление | 40 Мегаотстчетов в секунду | |
Пуск | ||
Режим обновления экрана | В режиме автоколебаний, в режиме синхронизации | |
Источник | A, B | |
Чувствительность A и B | постоянный ток и до 5 МГц | 0,5 деления или 5 мВ |
при 40 МГц | 1,5 деления | |
при 60 МГц | 4 деления | |
Фронт | Положительный, отрицательный | |
Расширенные функции осциллографа | ||
Режимы отображения | Нормальный | Регистрация импульсов до 25 нс и отображение как на аналоговом приборе с послесвечением. |
Сглаживание | Подавление шумов сигнала. | |
Всплески выкл. | Не регистрирует выбросы между отсчетами | |
Огибающая | Регистрация и отображение минимальных и максимальных значений сигнала во времени. | |
Автоматическая настройка (Connect-and-View™ | Непрерывная полностью автоматическая подстройка амплитуды, скорости развертки, уровней пуска, промежутков между пусками и выхода из режима синхронизации. Возможность ручной настройки амплитуды, скорости развертки или уровня запуска. | |
Измерительный прибор с двумя входами | ||
6 Fluke Corporation Промышленные портативные осциллографы Fluke ScopeMeter® серии 120BИзмерительный прибор с двумя входамиПогрешность всех измерений находится в пределах ± (% от показания + количество отсчетов) в интервале от 18 °C до 28 °C. | ||
Вход A и вход B | ||
Напряжение постоянного тока (VDC) | ||
Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 750 В | |
Погрешность | ± (0,5 % +5 отсчетов) | |
Подавление синфазной помехи (CMRR) | >100 дБ при постоянном токе, >60 дБ при 50, 60 или 400 Гц | |
Отсчеты во всем диапазоне | 5000 отсчетов | |
Истинные среднеквадратичные значения напряжения (В переменного и В переменного + постоянного тока) | ||
Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 750 В | |
Погрешность в пределах от 5 % до 100 % диапазона (подключение по постоянному току) | от постоянного тока до 60 Гц (В переменного + постоянного тока) | ± (1 % +10 отсчетов) |
от 1 до 60 Гц (В переменного тока) | ± (1 % +10 отсчетов) | |
Погрешность в пределах от 5 % до 100 % диапазона (подключение по переменному или по постоянному току) | от 60 Гц до 20 кГц | ± (2,5 % +15 отсчетов) |
Подавление постоянной составляющей (только для напряжения переменного тока) | >50 дБ | |
Подавление синфазной помехи (CMRR) | >100 дБ для постоянного тока | |
>60 дБ при 50, 60 или 400 Гц | ||
Отсчеты во всем диапазоне | 5000 отсчетов, показание прибора не зависит от коэффициента амплитуды сигнала. | |
Пик | ||
Режимы | Максимальное пиковое значение, минимальное пиковое значение или размах | |
Диапазоны | 500 мВ, 5 В, 50 В, 500 В, 2 200 В | |
Погрешность | Погрешность, максимальное или минимальное пиковое значение | 5 % от диапазона |
Погрешность, размах сигнала | 10 % от диапазона | |
Показание во всем диапазоне | 500 отсчетов | |
Частота (Гц) | ||
Диапазоны | 123B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 50 МГц | |
124B и 125B: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 1 МГц, 10 МГц и 70 МГц | ||
Диапазон частот | от 15 Гц (1 Гц) до 50 МГц при непрерывной автоматической подстройке | |
Погрешность в диапазоне от 1 Гц до 1 МГц | ± (0,5 % +2 отсчетов) | |
Показание во всем диапазоне | 10000 отсчетов | |
Число оборотов в минуту | ||
Максимальное показание | 50,00 тыс. об./мин. | |
Погрешность | ± (0,5 % +2 отсчетов) | |
Рабочий цикл (ИМПУЛЬС) | ||
Диапазон | от 2 % до 98 % | |
Диапазон частот | от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке | |
Рабочий цикл (PULSE) | ||
Диапазон частот | от 15 Гц (1 Гц) до 30 МГц при непрерывной автоматической настройке | |
Отсчеты во всем диапазоне | 1000 отсчетов | |
Сила тока (AMP) | ||
С токовыми клещами | Диапазоны | такие же, как для напряжения постоянного, переменного тока, переменного + постоянного тока или ПИКОВОГО (PEAK) значения |
Коэффициенты усиления | 0,1 мВ/A, 1 мВ/A, 10 мВ/A, 100 мВ/A, 400 мВ/A, 1 В/A, 10 мВ/мА | |
Погрешность | такая же, как для напряжения постоянного, переменного, переменного + постоянного тока или ПИКОВОГО (PEAK) значения (добавить погрешность токовых клещей) | |
Температура (TEMP) с дополнительным датчиком температуры | ||
Диапазон | 200 °C/деление (200 °F/деление) | |
Коэффициент усиления | 1 мВ/°C и 1 мВ/°F | |
Погрешность | такая же, как для напряжения постоянного тока (добавить погрешность датчика температуры) | |
Децибелы (дБ) | ||
0 дБВ | 1 В | |
0 дБм (600 Ом / 50 Ом) | 1 мВт соответствует 600 Ом или 50 Ом | |
дБ напряжения | Напряжение постоянного, переменного или переменного + постоянного тока | |
Показания во всем диапазоне | 1000 отсчетов | |
Коэффициент амплитуды (CREST) | ||
Диапазон | 1–10 | |
Показание во всем диапазоне | 90 отсчетов | |
Фаза | ||
Режимы | от A к B, от B к A | |
Диапазон | от 0 до 359 градусов | |
Разрешение | 1 градус | |
Напряжение ШИМ | ||
Назначение | измерение сигналов с широтно-импульсной модуляцией, например, на выходе инвертора электропривода | |
Принцип действия | показания соответствуют эффективному напряжению, вычисляемому путем усреднения отсчетов по целому числу периодов основной частоты | |
Погрешность | Как при измерении среднеквадратичного значения напряжения для синусоидальных сигналов | |
Между входом A и общей шиной | ||
Ом (Ω) | ||
Диапазоны | 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм | |
Погрешность | ± (0,6% + 5 отсчетов) 50 Ом ± (2% + 20 отсчетов) | |
Показание во всем диапазоне | от 50 Ом до 5 МОм — 5 000 отсчетов, 30 МОм — 3 000 отсчетов | |
Измерительный ток | от 0,5 мА до 50 нА, уменьшается с ростом предела измерений | |
Напряжение разомкнутой цепи | <4 В | |
Проверка целостности цепей (Cont) | ||
Звуковой сигнал | <(30 Ом ± 5 Ом) в диапазоне 50 Ом | |
Измерительный ток | 0,5 мА | |
Обнаружение коротких замыканий | ≥1 мс | |
Диод | ||
Измерительное напряжение | при 0,5 мА | >2,8 В |
при разомкнутой цепи | <4 В | |
Измерительный ток | 0,5 мА | |
Полярность | + на входе A, - на общем проводе COM | |
Емкость (CAP) | ||
Диапазоны | 50 нФ, 500 нФ, 5 мкФ, 50 мкФ, 500 мкФ | |
Показание во всем диапазоне | 5000 отсчетов | |
Измерительный ток | от 500 нА до 0,5 мА, возрастает с ростом предела измерений | |
Дополнительные функции измерений | ||
Установка нуля | Устанавливает фактическое значение в качестве эталонного | |
Режим AutoHold (на входе А) | Фиксирует и сохраняет стабильные результаты измерения. При обнаружении стабильных показаний подается звуковой сигнал. Функция AutoHold работает с основным результатом измерения, с пороговыми значениями 1 В (размаха) для сигналов переменного и 100 мВ для сигналов постоянного тока. | |
С фиксированной десятичной точкой | Активируется при использовании клавиш аттенюатора. | |
Получение показаний с помощью курсоров | ||
Источники | A, B | |
Одна вертикальная линия | Получение среднего, минимального и максимального значения | |
Среднее, минимальное и максимальное значения; время от начала снятия показаний (в режиме ROLL непрерывной развертки, прибор в режиме HOLD) | ||
Минимальное и максимальное показание, время от начала снятия показаний (в режиме RECORDER записи, прибор в режиме HOLD) | ||
Величины гармоник в режиме POWER QUALITY контроля качества электроэнергии. | ||
Двойные вертикальные линии | Значения размаха сигнала, временного интервала и обратного временного интервала | |
Среднее, минимальное и максимальное значения; значение временного интервала (в режиме ROLL непрерывной развертки, прибор в режиме HOLD) | ||
Двойные горизонтальные линии | Считывание максимального и минимального значений и размаха сигнала | |
Время нарастания или спада | Длительность переходного процесса, значения 0 %-уровня и 100 %-уровня (при ручной или автоматической установке уровня; автоматическая установка уровня возможна только в одноканальном режиме) | |
Погрешность | Как погрешность осциллографа | |
Регистратор | ||
Регистратор фиксирует результаты измерения в режиме Meter Recorder регистрации измерений или непрерывно записывает отсчеты величины сигнала в режиме Scope Recorder записи осциллограмм. Информация хранится во встроенной памяти прибора или на сменной карте памяти SD (модели 125B или 124B). | ||
Результаты отображаются на дисплее самописца, на экране строится график зависимости минимального и максимального значений измерений от времени или выводится форма сигнала по всем зафиксированным отсчетам. | ||
Результаты измерений | ||
Скорость измерений | Не более 2 измерений/с | |
Объем записываемых данных (мин., макс., среднее значение) | 2 миллиона показаний для 1 канала | |
Продолжительность записи | 2 недели | |
Максимальное количество событий | 1024 | |
Запись формы сигнала | ||
Максимальная частота дискретизации | 400 тысяч отсчетов/с | |
Размер встроенной памяти | Емкость записи — 400 миллионов отсчетов | |
Продолжительность записи во встроенную память | 15 минут с интервалом 500 мкс | 11 часов с интервалом 20 мс |
Емкость карты SD для записи | 1,5 миллиарда отсчетов | |
Продолжительность записи на карту SD | 11 часов с интервалом 500 мкс | 14 дней с интервалом 20 мс |
Максимальное количество событий | 64 | |
Прочие | ||
Дисплей | Тип | 5,7 дюймов, цветной, активная матрица TFT |
Разрешение | 640 x 480 пикселей | |
Отображение формы сигнала на дисплее | Вертикально | 10 делений по 40 пикселей |
Горизонтально | 12 делений по 40 пикселей | |
Питание | Внешнее | через сетевой адаптер BC430 |
Входное напряжение | от 10 до 21 В постоянного тока | |
Потребляемая мощность | обычно 5 Вт | |
Входной соединитель | гнездо диаметром 5 мм | |
Внутреннее | с помощью батареи BP290 | |
Питание от батареи | литиево-ионный аккумулятор 10,8 В | |
Время работы | 7 часов при 50% яркости подсветки | |
Время заряда | 4 часа при выключенном измерительном приборе, 7 часов при включенном измерительном приборе | |
Допустимая окружающая температура | от 0 до 40 °C (от 32 до 104 °F) во время зарядки | |
Память | Встроенная память может сохранять 20 наборов данных (формы сигналов и настроек) | Гнездо для карты памяти Micro SD с дополнительной картой памяти SD (максимальный размер — 32 Гб) |
Механические характеристики | Размер | 259 x 132 x 55 мм (10,2 x 5,2 x 2,15 дюйма) |
Масса | 1,4 кг (3,2 фунта) с батареей | |
Интерфейс | С оптической развязкой | Передача копий изображений на экране (растровые изображения), настроек и данных |
USB для подключения к ПК / блокнотному ПК | через USB-адаптер/кабель OC4USB с оптической развязкой (по заказу) с помощью ПО FlukeView®для Windows® | |
Дополнительный WiFi-адаптер | Быстрая передача копий изображений на экране (растровые изображения), настроек и данных на ПК / блокнотный ПК, планшетный ПК, смартфон, и т. д. Прибор имеет порт USB для подсоединения трансивера WiFi. По соображениям безопасности не используйте порт USB с кабелем. | |
Требования к условиям окружающей среды | ||
Требования к условиям окружающей среды | MIL-PRF-28800F, Класс 2 | |
Температура | Работа от батареи | От 0 до 40 °C (от 32 до 104 °F) |
Работа от сетевого адаптера | От 0 до 50 °C (от 32 до 122 °F) | |
Хранение | От -20 до 60 °C (от -4 до 140 °F) | |
Влажность (рабочая) | при температуре 0 до 10 °C (от 32 до 50 °F) | без конденсации |
при температуре 10 до 30 °C (от 50 до 86 °F) | 95 % | |
при температуре 30 до 40 °C (от 86 до 104 °F) | 75 % | |
при температуре 40 до 50 °C (от 104 до 122 °F) | 45 % | |
Хранение | при температуре -20 до 60 °C (от -4 до 140 °F) | без конденсации |
Подъем на высоту | Эксплуатация на высоте 3 км (10 000 футов) | CAT III 600 В |
Эксплуатация на высоте 2 км (6 600 футов) | CAT IV 600 В | |
Хранение | 12 км (40 000 футов) | |
Электромагнитная совместимость (ЭМС) | Международные нормы | IEC 61326-1: Промышленные нормы, CISPR 11: Группа 1, класс A |
Корея (KCC) | Оборудование класса A (промышленное вещательное оборудование и оборудование связи) | |
США (FCC) | 47 CFR 15 подраздел B. Настоящий прибор не подлежит лицензированию согласно пункту 15.103. | |
Беспроводная связь с помощью с адаптера | Диапазон частот | От 2412 до 2462 МГц |
Выходная мощность | <100 мВт | |
Защита корпуса | IP51, согласно: EN/IEC60529 | |
Безопасность | Общие сведения | IEC 61010-1: Класс загрязнения 2 |
Измерение | IEC 61010-2-033: CAT IV 600 В/CAT III 750 В | |
Макс. напряжение на входах A и B | Непосредственно на входе или с проводами | 600 В (среднеквадратичное) CAT IV и ниже |
С переходником BB120 между соединителем BNC и однополюсным штекером | 600 В (среднеквадратичное) и ниже | |
Макс. плавающее напряжение между любой клеммой и заземлением | 600 В (среднеквадратичное) Cat IV, 750 В (среднеквадратичное) до 400 Гц |
