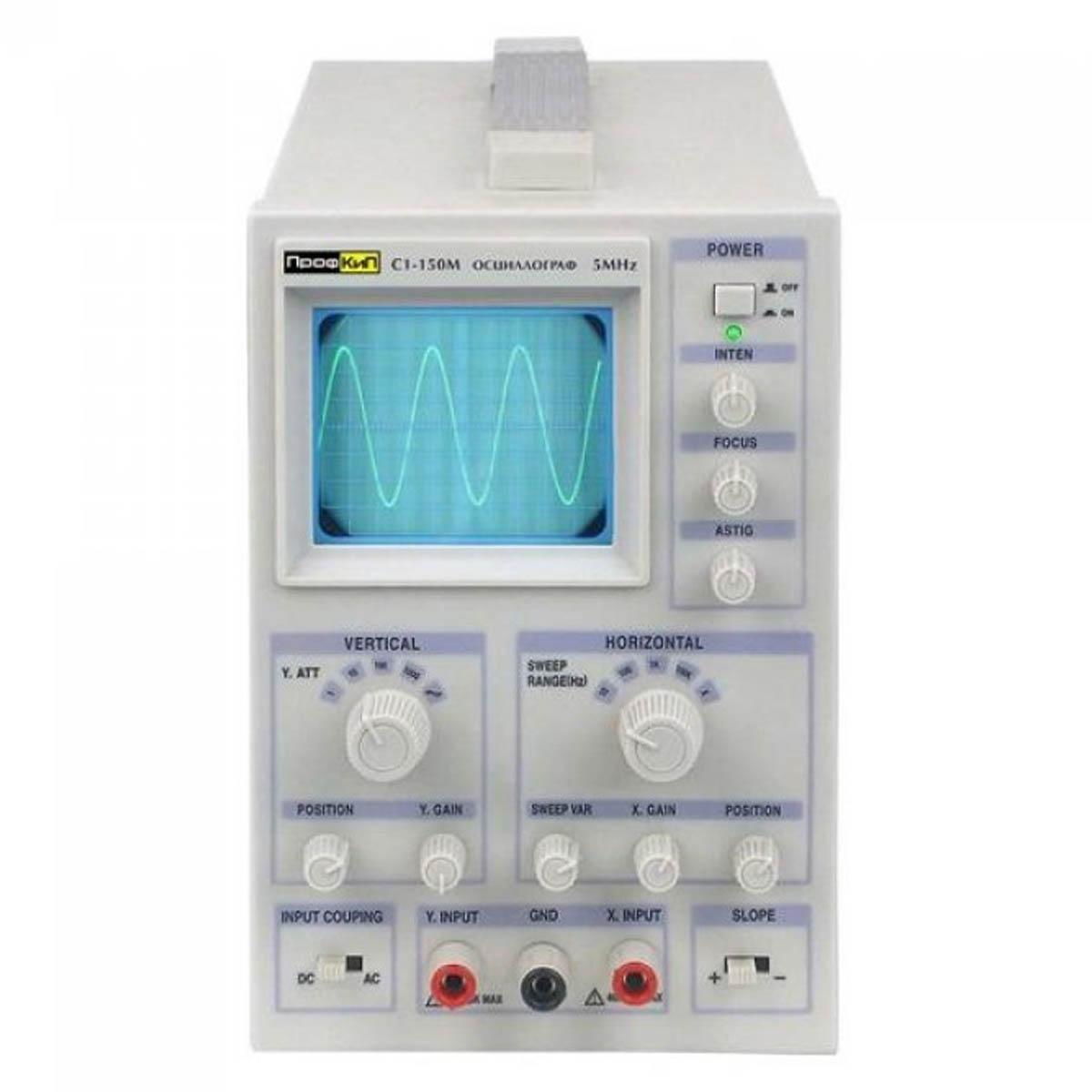

ПрофКиП С1-150М осциллограф универсальный
бесплатное
бесплатноНазначение осциллографа универсального ПрофКиП С1-150М
Осциллограф универсальный ПрофКиП С1-150М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 5 МГц. Рекомендован для использования в образовательных учреждениях.
Особенности и преимущества осциллографа универсального ПрофКиП С1-150М
- Количество каналов: 1
- Полоса пропускания: 0 МГц … 5 МГц
- Чувствительность: 50 мВ
- ЭЛТ: круглая, 3 дюйма (8 х 10 дел)
- Максимальное входное напряжение: 400 В
- Вход усилителя: открытый, закрытый, заземленный
- Аттенюатор: 1 /1, 1 /10, 1 /100, 1/1000
| Прибор: | ПрофКиП С1-150М |
|---|---|
| Электронно-лучевая трубка (ЭЛТ) | |
| Тип | круглая, 3 дюйма |
| Экспозиционная площадь | 8 х 10 дел (1 дел = 6 мм) |
| Ускоряющее напряжение | 1.3 кВ |
| Канал вертикального отклонения | |
| Чувствительность | 50 мВ /дел ±10% |
| Полоса пропускания | 0 МГц … 5 МГц (открытый вход) 10 Гц … 5 МГц (закрытый вход) |
| Максимальное входное напряжение | 400 В |
| Вход усилителя | открытый, закрытый, заземленный |
| Входной импеданс | 1 МОм ±3% /40 пФ ±5пФ |
| Аттенюатор | 1 /1, 1 /10, 1 /100, 1/1000 |
| Канал горизонтального отклонения | |
| Коэффициент развертки | 10 Гц … 10 кГц, 4 шага точной настройки |
| Регулировка коэффициента развертки | 2.5 : 1 |
| РЕЖИМ X-Y | |
| Чувствительность | 100 мВ /дел ±10% |
| Полоса пропускания (-3 дБ) | 10 Гц … 500 кГц |
| Входной импеданс | 1 МОм ±3% /60 пФ ±5 пФ |
| Питание | 110 В … 127 В ±10% /60 Гц ±2 Гц, 220 В … 240 В ±10% /50 Гц ±2 Гц |
| Габаритные размеры | 220 х 90 х 270 мм |
| Вес | 3 кг |
