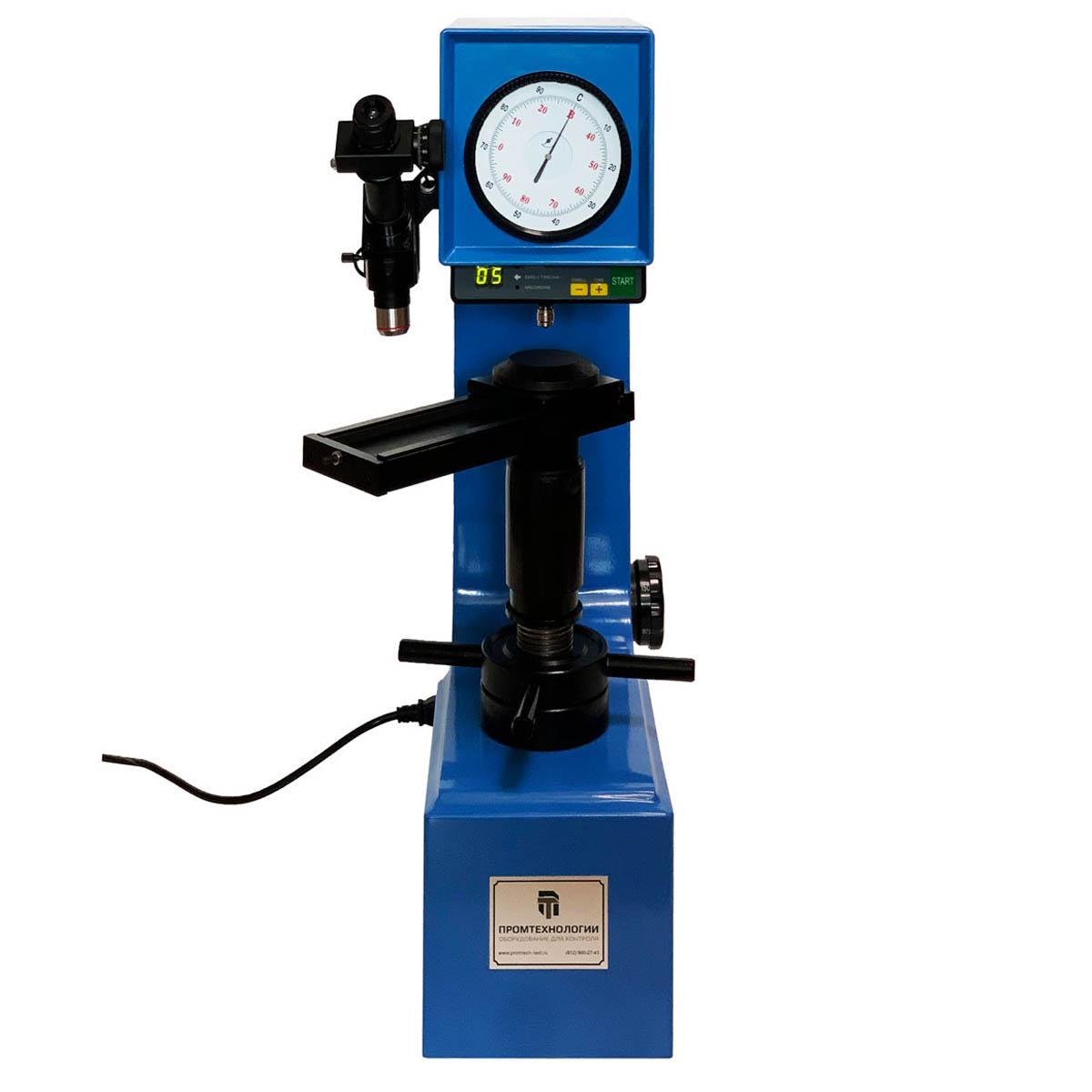

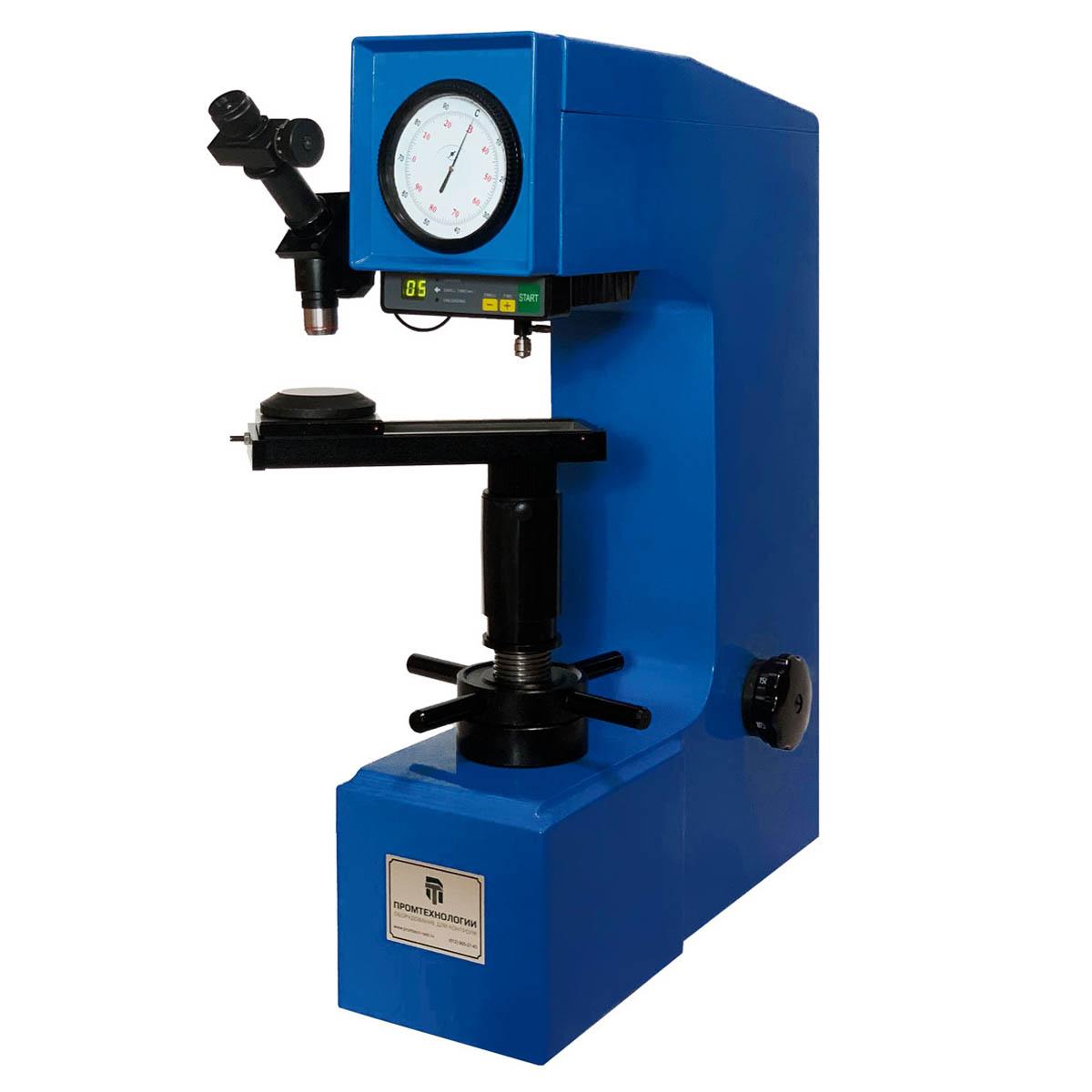

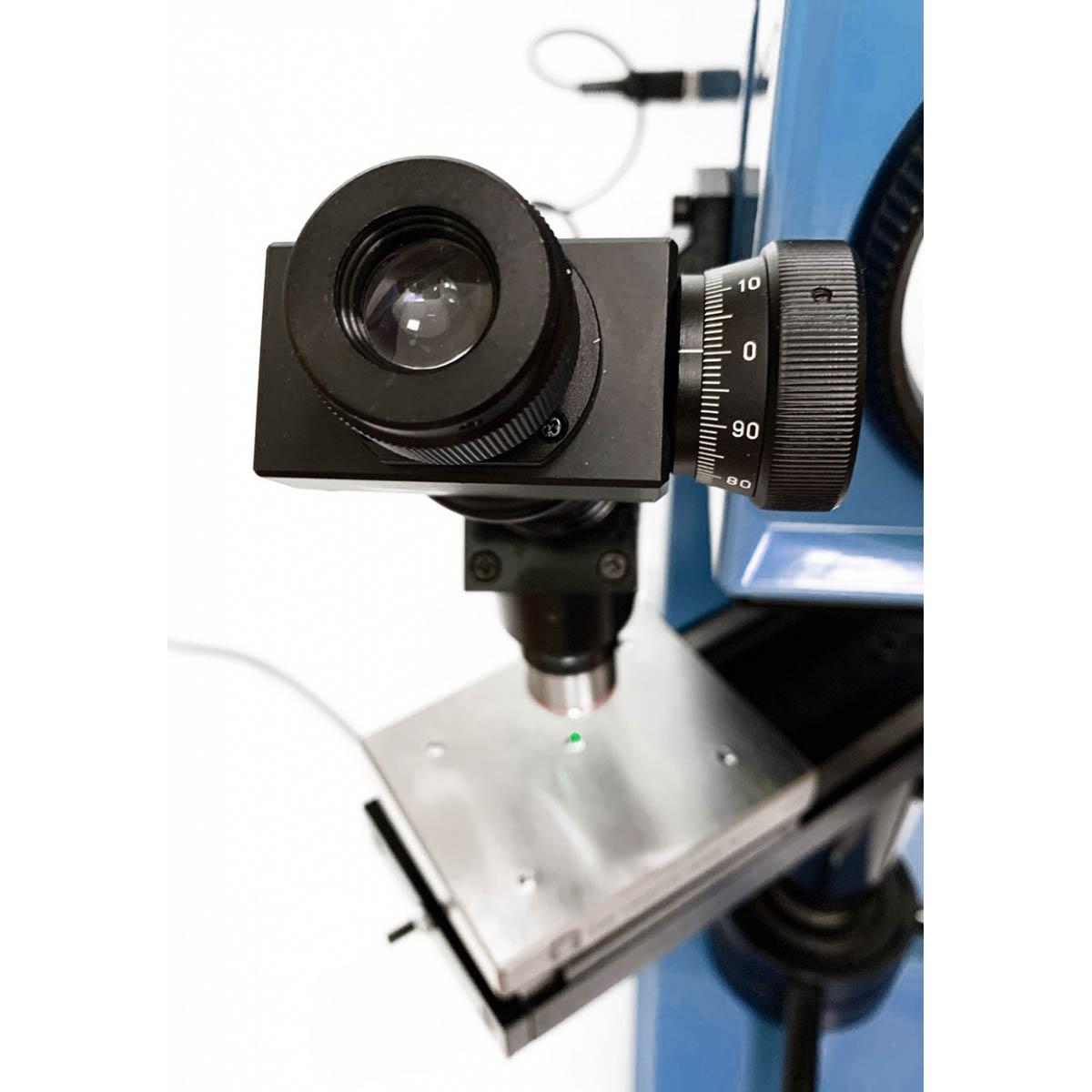

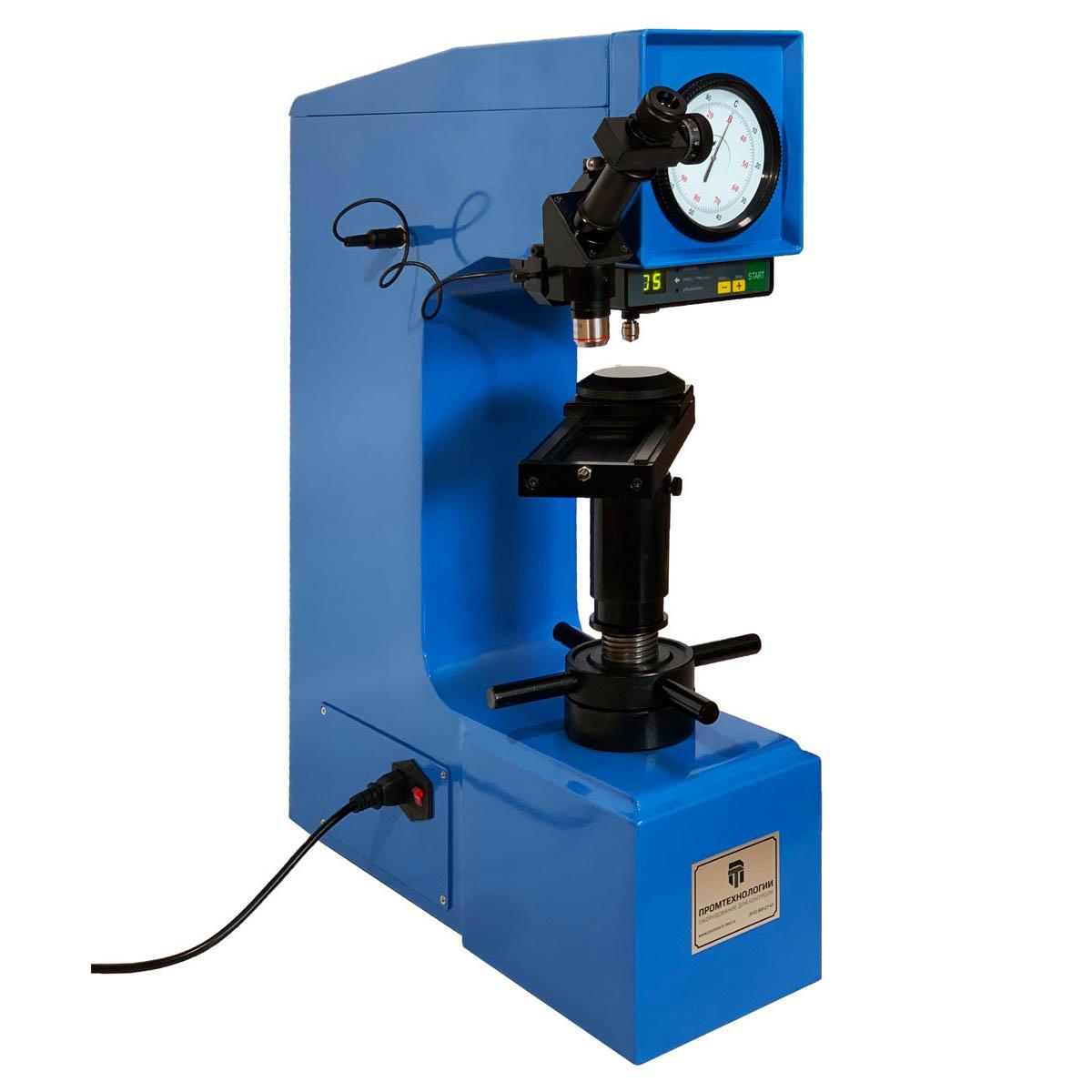

Стационарный твердомер Бринелля, Роквелла и Виккерса NOVOTEST ТС-БРВ это многофункциональный прибор для измерения твердости классическим методом по шкалам Бринелля, Роквелла и Виккерса с возможностью использования 7 ступеней нагрузки. Прибор автоматически производит нагрузку, снятие нагрузки и прекращение нагружения, поэтому работа с прибором является простой, легкой и быстрой. Благодаря встроенному микроскопу с микрометром, NOVOTEST ТС-БРВ имеет высокую степень чувствительности и точности, что делает возможным его использование в лабораториях.
Прибор оснащен электрическим приводом, поэтому приложение основной испытательной нагрузки полностью автоматизировано. Значения твердости по Роквеллу сразу-же отображаются на циферблате часового типа, результаты измерений по Бринеллю и Виккерсу определяются исходя из размеров отпечатка на поверхности объекта контроля.
Твердомер очень прост в эксплуатации, но при этом универсален и многофункционален. Благодаря наличию нескольких шкал измерения прибор позволяет решать практически любые задачи по контролю твердости очень мягких и твердых изделий.

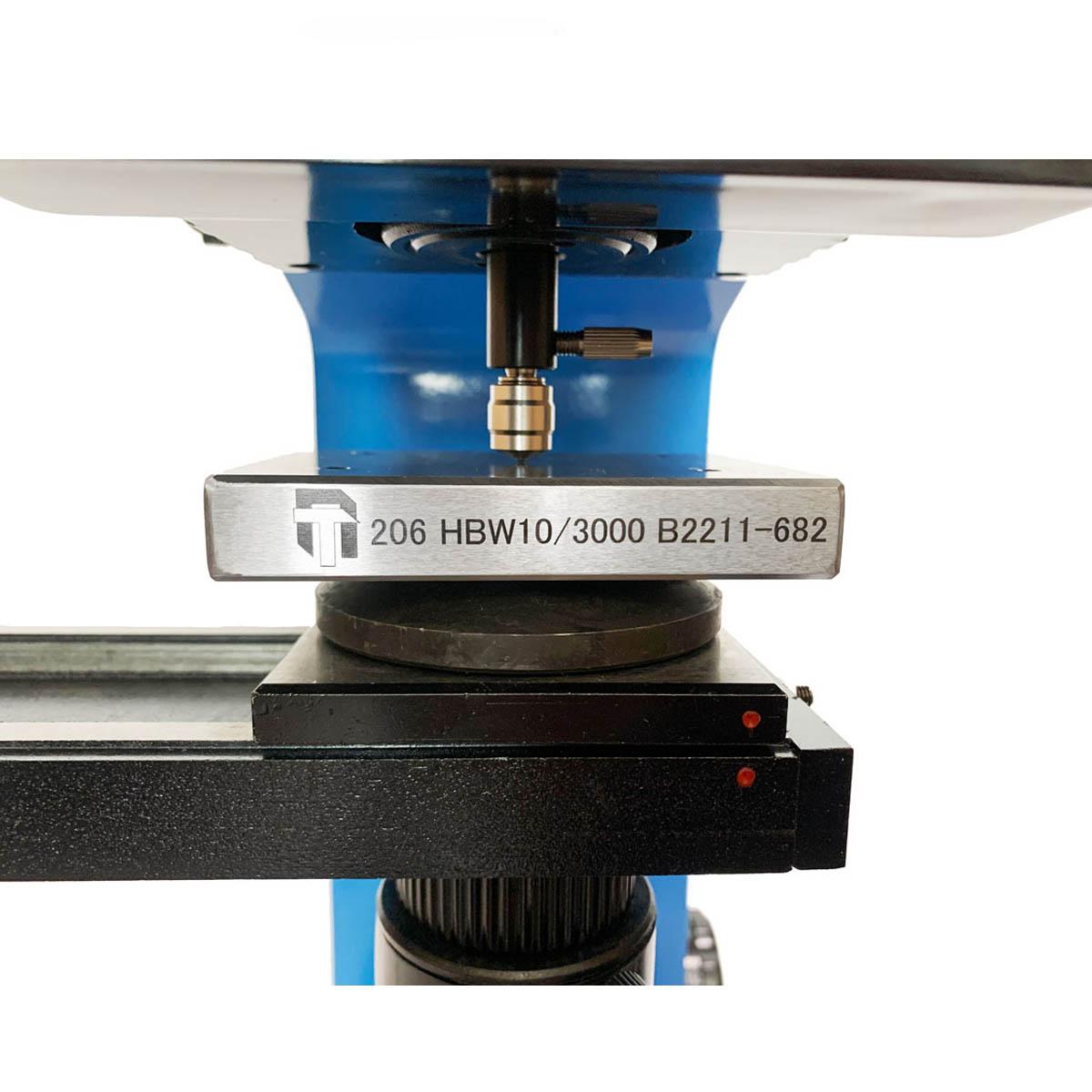

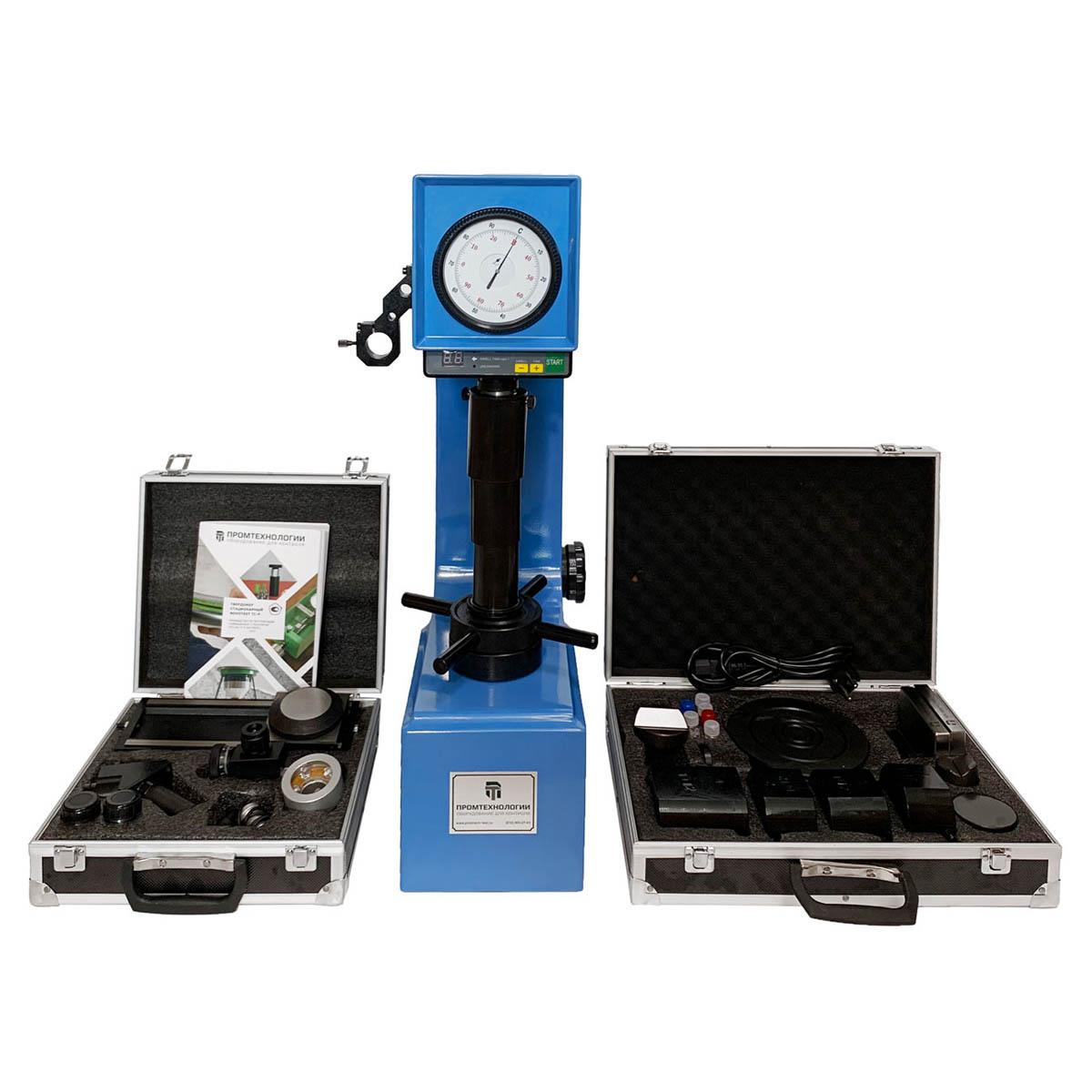

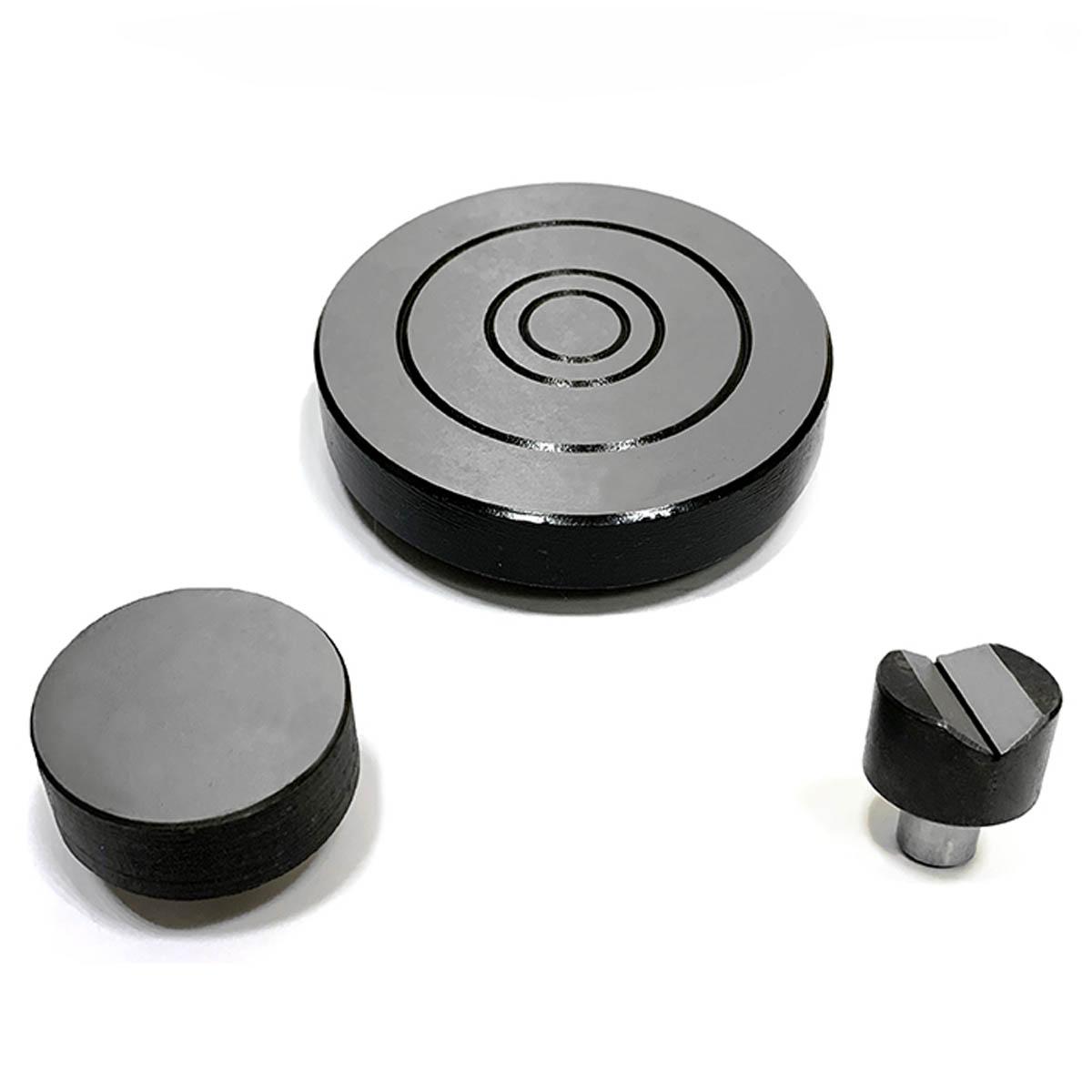

NOVOTEST ТС-БРВ подключается к сети 220 В, имеет металлический корпус, встроенный микроскоп и рабочий стол с подвижной площадкой. В стандартную комплектацию входят 4 типа инденторов, 3 вида рабочих столов и несколько мер твердости для калибровки прибора. Поставляется поверенным.
Назначение:
Особенности:
NOVOTEST ТС-БРВ Основные характеристики Стандарт ГОСТ 9012-59, ГОСТ 9013-59, ГОСТ 2999-75, ГОСТ Р ИСО 6507-1-2007 Внесен в Госреестр СИ РФ да Номер в Госреестр СИ РФ 79285-20 Поверка в комплекте да Производитель НТЦ Промтехнологии Страна производства Россия Технические характеристики Основные шкалы Роквелла HRА, HRВ, HRC Дополнительные шкалы Роквелла HRD, HRE, HRF, HRG, HRH, HRK Предварительная нагрузка 98,07 Н (10 кгс) Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Роквелла ± 2,0 % Испытательная нагрузка для шкал Роквелла 588,4 Н (60кгс);
980,7 Н (100 кгс);
1471 Н (150 кгс)Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла ±0,5 % Диапазон измерений по шкалам Роквелла - 20-93 HRA
- 20-100 HRB
- 20-70 HRC
- 40-77 HRD
- 70-100 HRE
- 60-100 HRF
- 30-94 HRG
- 80-100 HRH
- 40-100 HRKПределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла в поддиапазонах от 20 до 75 HRA включ.±2,0 HRA
св.75 до 93 HRA±1,2 HRA
от 25 до 45 HRB включ.±4,0 HRB
св. 45 до 80 HRB включ.±3,0 HRB
св. 80 до 100 HRB±2,0 HRB
от 20 до 35 HRC включ.±2,0 HRC
св. 35 до 55 HRC включ.±1,5 HRC
св. 55 до 70 HRC±1,0HRC
прочиене нормируетсяШкалы Бринелля HB 2.5/31.25, HB 2.5/62.5, HB 2.5/187.5,
HB 5/62.5 + HB 1/30 и HB 10/100 (с дополнительными инденторами)Испытательная нагрузка для шкал Бринелля 294,2 H (30 кгс); 306,5 Н (31,25 кгс) 612,9 Н (62,5 кгс);
980,7 Н (100 кгс), 1839 Н (187,5 кгс)Пределы допускаемой относительной погрешности испытательных нагрузок по шкалам Бринелля ±1,0 % Диапазон измерений твердости по шкалам Бринелля от 8 до 450 HB Пределы допускаемой относительной погрешности измерений твердости по шкалам Бринелля ±3% Шкалы Виккерса HV 30, HV100 Испытательная нагрузка для шкал Виккерса 294,2 Н (30 кгс);
980,7 Н (100 кгс)Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Виккерса ± 1,0 % Диапазоны измерений твердости по шкалам Виккерса от 14 до 2000 HV Пределы допускаемой относительной погрешности измерений твердости по шкалам Виккерса ± 3,0 % Максимальная высота объекта контроля с защитой винта для Роквелла 120 мм Максимальная высота объекта контроля с защитой винта для Бринелля и Виккерса 80 мм Максимальная высота объекта контроля без защиты винта для Роквелла 200 мм Максимальная высота объекта контроля без защиты винта для Бринелля и Виккерса 160 мм Максимальная глубина для установки объекта контроля 165 мм Габаритные размеры 715 х 240 х 590 мм Масса 106 кг Параметры электрического питания Напряжение 220 ± 22 В Частота 50 ± 1 Гц Потребляемая мощность 200 Вт Характеристики микроскопа Общее увеличение 2,5х; 5х Диапазон измерений от 0 до 8 мм Пределы допускаемой абсолютной погрешности на одно миллиметровое деление ±0,01 мм Пределы допускаемой абсолютной погрешности на всю длину шкалы ±0,02 мм Пределы допускаемой абсолютной погрешности измерений диагоналей (для шкал Виккерса) в поддиапазоне от 0 до 0,2 мм включ ±0,001 мм Пределы допускаемой относительной погрешности измерений диагоналей (для шкал Виккерса) в поддиапазоне св. 0,2 до 8,0 мм ±0,5 мм
