Трассоискатель Успех АГ-528.60Н

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора.


Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).


Генератор повышенной мощности до 180 Вт и дальностью работы до 5 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.


Назначение трассоискателя Успех АГ-528.60Н

  • Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Определения мест повреждения кабельных линий.
  • Обследования участков местности перед проведением земляных работ.

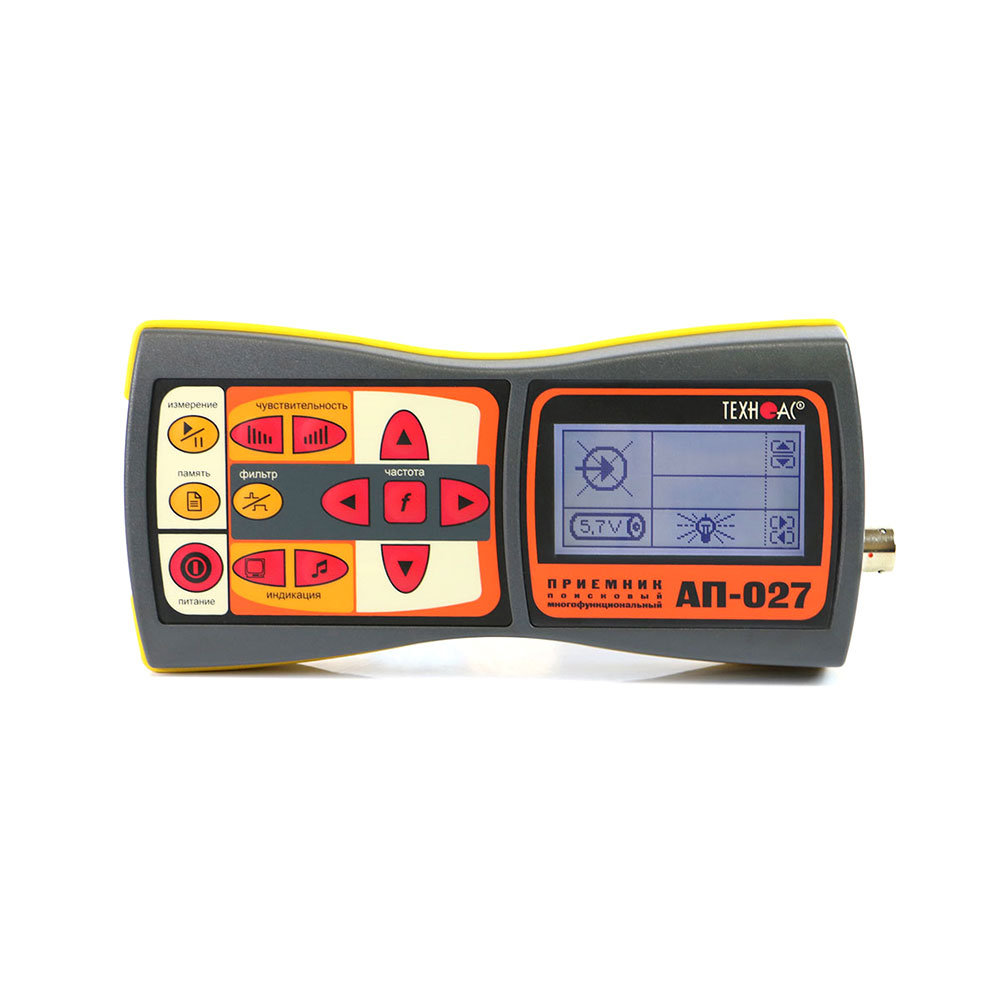

Особенности приемника АП-027

  • Цифровой трассопоисковый приемник.
  • Большой ЖК дисплей с переключаемыми режимами работы.
  • Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
  • Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
  • Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
  • Класс защиты корпуса от внешних воздействий IP54.

Особенности генератора АГ-144.1

  • Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
  • При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
  • Длительное время непрерывной работы от собственного аккумулятора.

Рекомендуемые области применения трассоискателя Успех АГ-528.60Н

  • Электросети.
  • Телекоммуникация.
  • Строительно-монтажные организации.
  • ЖКХ.
  • Водоканалы.
  • Теплосети.
  • Нефтегазовая отрасль.
  • Геодезия.

Характеристики приемника АП-027

Параметр Датчик ЭМД/ДКИ/ДОДК/КИ Датчик АД
Вид работы в зависимости от датчика определяется автоматически, при подключении датчика
Вид принимаемого сигнала выбирается оператором как «непрерывный / импульсный» выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц - ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
- ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация головные телефоны - натуральный широкополосный или отфильтрованный сигнал
головные телефоны - синтезированный звук ЧМ -
встроенный излучатель - синтезированный звук ЧМ
Питание напряжение 4…7 В - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети или щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.
Время непрерывной работы, не менее 20 часов
Допустимый диапазон температур окружающей среды при эксплуатации -20…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220x102x42 мм
Масса электронного блока, не более 0,46 кг





Характеристики генератора АГ-144.1

параметрзначение
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1% 512 / 1024 / 8192
Частоты следования ударов НЧ / СЧ / ВЧ 0,5 / 1 / 2
Режимы генерации «SIN» «непрерывный»
«SIN» «_|¯|_»
«SIN» «3 частоты»
«УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В:
- при автономном питании
- с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
220
330
140
Выходная мощность, Вт:
- при автономном питании
- с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
от 7,5 до 120
от 45 до 180
от 18 до 72
Допустимое сопротивление нагрузки любое (0…∞)
Согласование с нагрузкой автоматическое
Источники питания - встроенный аккумуляторный комплект
- сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
Вес электронного блока, не более, кг 8,5
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
Класс климатической защиты IP54





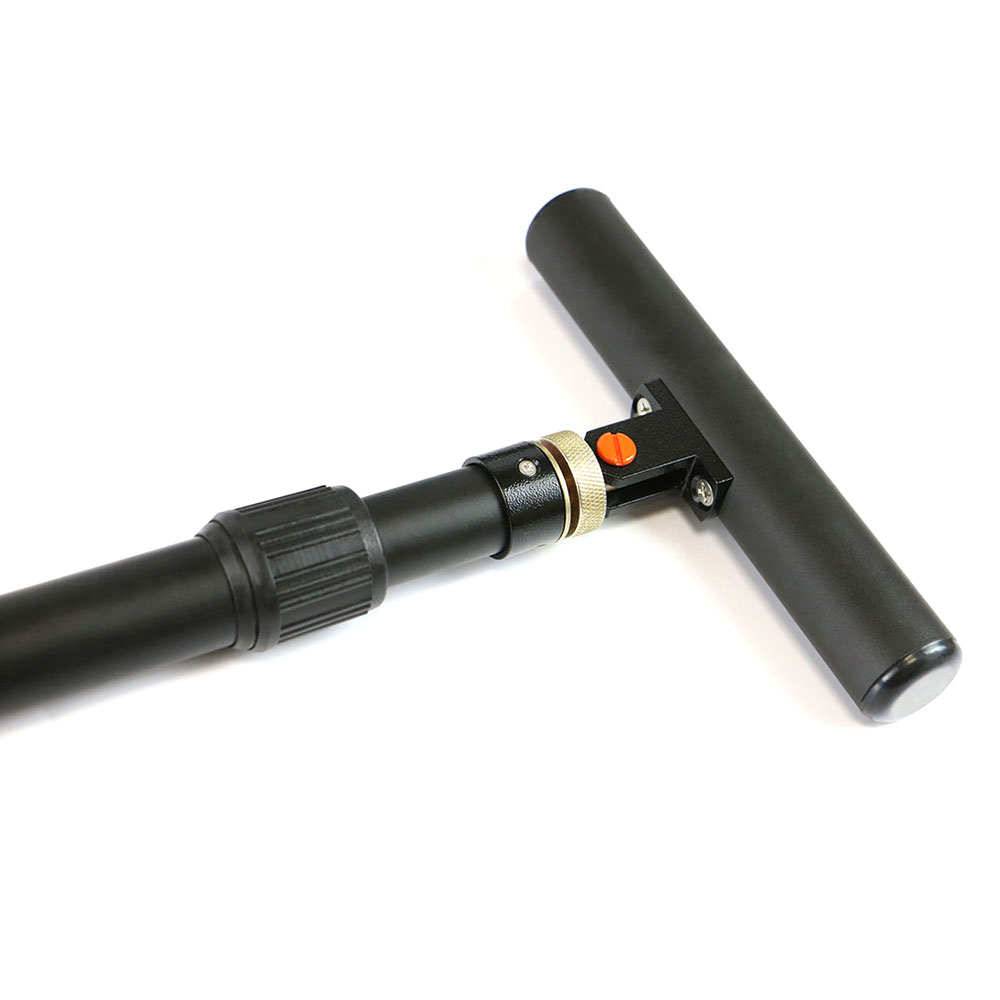

Характеристики электромагнитного датчика ЭМД-247

параметрзначение
Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания от приемника
Коммутация резонанса принудительная (управляется приемником)





Характеристики индукционной антенны ИЭМ-301.3

параметрзначение
Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
Тип корпуса пластмассовый, герметичный

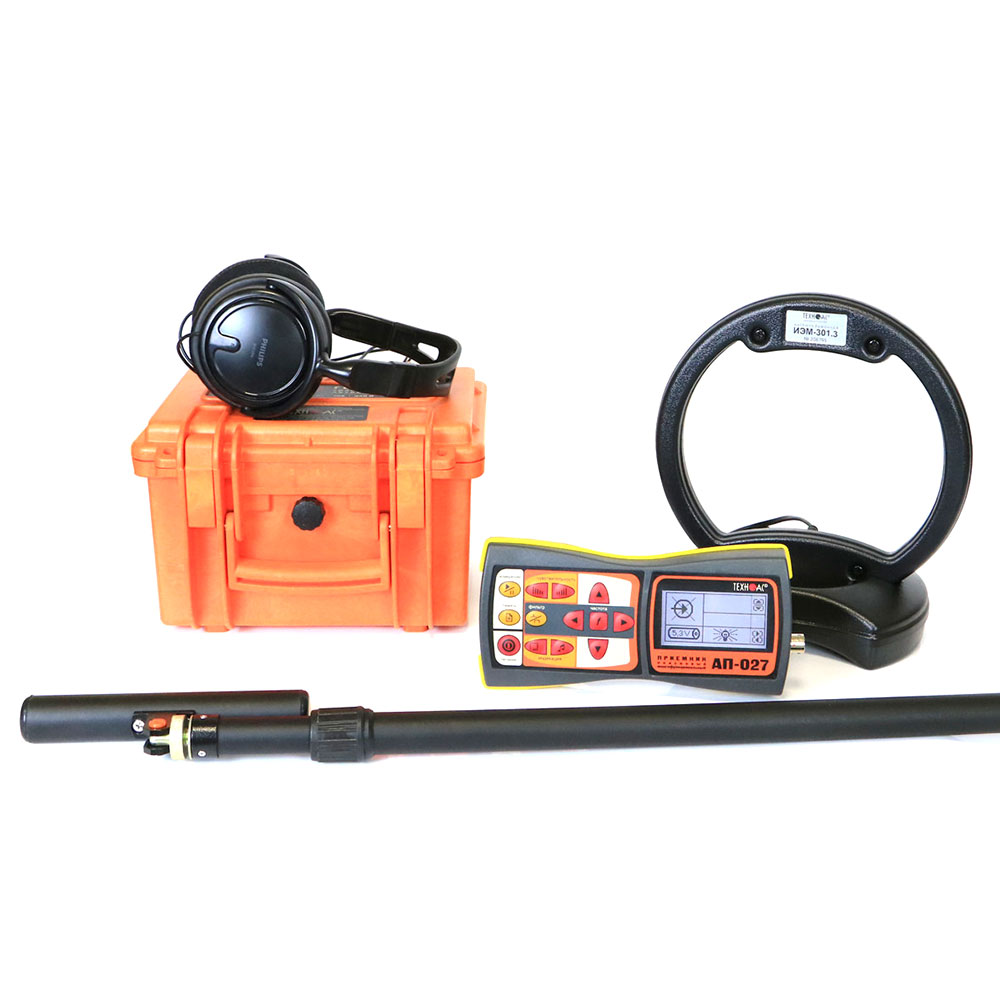

Наименование Количество
Трассопоисковый приемник АП-027 1 шт.
Генератор АГ-144.1 1 шт.
Антенна индукционная ИЭМ-301.3 1 шт.
Электромагнитный датчик ЭМД-247 1 шт.
Головные телефоны 1 шт.
Держатель для приемника АП-027.00.010 1 шт.
Источник питания ENP-120-12 1 шт.
Кабель АГ144.02.020 1 шт.
Кабель AG144.02.060 1 шт.
Кабель АГ120.02.050 1 шт.
Кабель АГ105.02.020 1 шт.
Контакт магнитный АГ120.02.090 2 шт.
Штырь заземления АГ110.02.004 2 шт.
Крестовая отвертка 1 шт.
Батарейки для приемника (AA) 4 шт.
Сумка для антенны ИЭМ-301.3 (чехол 53107) 1 шт.
Сумка для электромагнитного датчика ЭМД-247 (чехол 53186) 1 шт.
Сумка для генератора АГ-144.1 (чехол 53187) 1 шт.
Сумка для комплекта (чехол 53222) 1 шт.
Кабель для подключения внешнего аккумулятора AP027.02.030 1 шт.
Руководство по эксплуатации 3 шт.
Паспорт 1 шт.

Дополнительно
Комплект аккумуляторов и зарядное устройство для приемника АП-027
