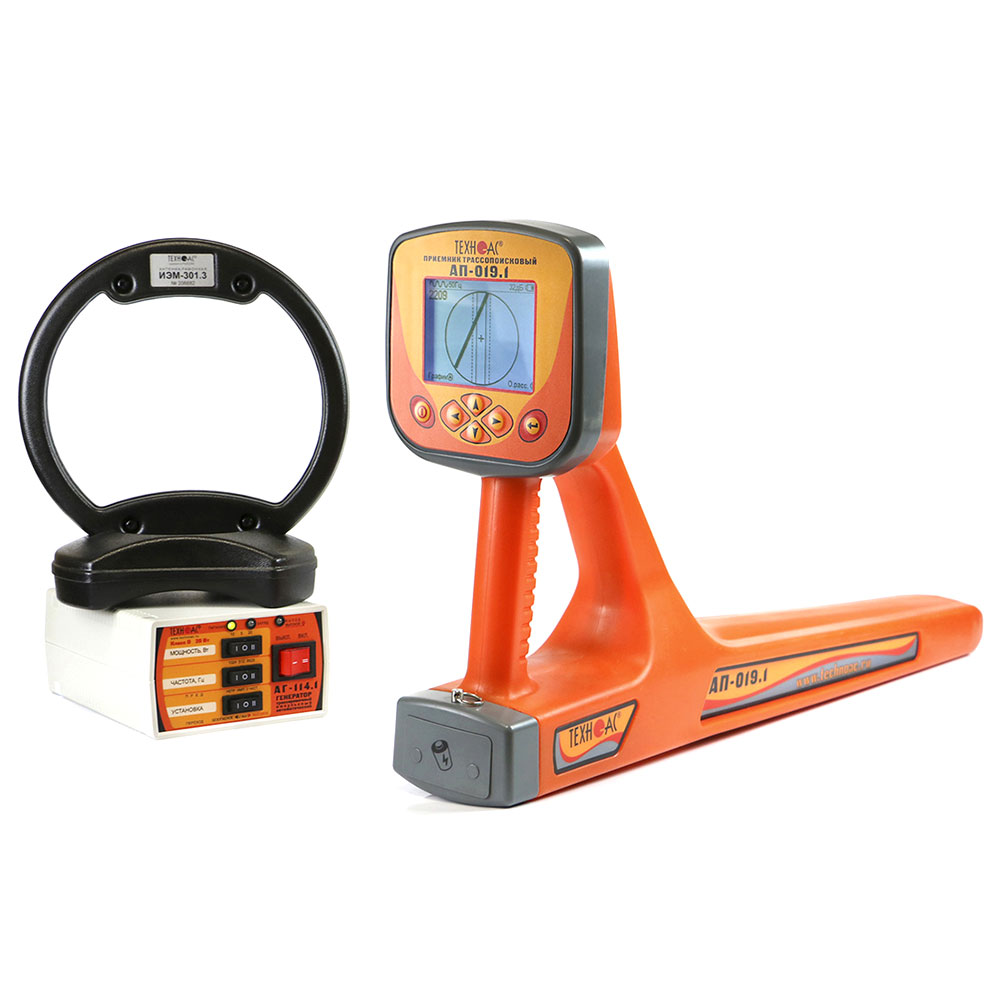

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии, а также компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Параметр | Значение |
---|---|
Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
Добротность квазирезонансных фильтров (Q) | 100 |
Диапазон частот «Широкая полоса» | 0,04…8 кГц |
Диапазон частот «Радио» | 8…40 кГц |
Максимальный коэффициент усиления электрического тракта | 100 дБ |
Количество встроенных датчиков | 4 |
Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
Управление чувствительностью |
- автоматическое - для 2D отображения «Трасса» - полуавтоматическое или ручное (по выбору) - для «Графиков» - автоматическое или ручное (по выбору) - для режима «2 частоты» |
Определение глубины залегания трассы | автоматически в режиме «Трасса» 0...10 м |
Точность определения глубины залегания | ±5% |
Измерение тока принимаемого сигнала | автоматически в режиме «Трасса» 0,001...9,99 А |
Точность измерения тока принимаемого сигнала | ±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
Индицируемые параметры |
- параметры настройки и управления - 2D визуализация положения трассы относительно прибора - графики уровня сигнала с датчиков - глубина залегания трассы - ток сигнала |
Звуковая индикация |
встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
Источник питания | 4…7 В (4 элемента тип «С») |
Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
Степень защиты корпуса | IP54 |
Габаритные размеры | 330х140х700 мм |
Масса | 2,4 кг |
Параметр | Значение |
---|---|
Частоты генерируемого сигнала, Гц | |
Частота 1 | 512 ± 0,25 |
Частота 2 | 1024 ± 0,5 |
Частота 3 | 8192 ± 4 |
Режимы генерации | |
Режим 1 | непрерывный |
Режим 2 | импульсные посылки |
Режим 3 | импульсный трехчастотный |
Длительность импульса, мс | |
Режим 2, 3 | 100 |
Частота следования импульсов, Гц | |
Режим 2 | 1 |
Режим 3 | 2 |
Мощность, отдаваемая генератором в нагрузку, Вт | |
Мощность 1 («5Вт») | 5 ± 1,25 |
Мощность 2 («10Вт») | 10 ± 2,5 |
Мощность 3 («20Вт») | 20 ± 5 |
Допустимое сопротивление нагрузки, Ом | любое |
Диапазон сопротивлений согласованной нагрузки, Ом | |
Мощность 1 («5Вт») | 0,3…1000 |
Мощность 2 («10Вт») | 0,3…500 |
Мощность 3 («20Вт») | 0,3…250 |
Напряжение на выходе, В | |
Ограниченное по умолчанию | 36 |
Максимальное | 72 |
Согласование с нагрузкой | автоматическое, 20-ти ступенчатое |
Время согласования максимальное, не более, с | 12 |
Допустимое внешнее напряжение питания, В | 11...15 |
Источники питания | |
Встроенный аккумулятор: - напряжение, В - емкость, Ач |
12 2,2 |
Сетевой блок | 15 В / 4 А max |
Время зарядки штатного аккумулятора не более, ч | 5 |
Габаритные размеры генератора, не более, мм | 190х140х80 |
Вес генератора в чехле, не более, кг | 2,5 |
Параметр | Значение |
---|---|
Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |
Наименование | Количество |
---|---|
Трассопоисковый приемник АП-019.1 | 1 шт. |
Генератор АГ-114.1 | 1 шт. |
Индукционная антенна ИЭМ-301.3 | 1 шт. |
Источник питания AG114M.02.020 | 1 шт. |
Кабель для подключения внешнего аккумулятора АГ120.02.020 | 1 шт. |
Кабель выходной АГ120.02.050 | 1 шт. |
Кабель для заземления АГ105.02.020 | 1 шт. |
Контакт магнитный АГ120.02.090 | 2 шт. |
Штырь заземления АГ110.02.004 | 2 шт. |
Батарейки | 4 шт. |
Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) | 1 шт. |
Сумка для генератора АГ-114.1 (чехол 53163) | 1 шт. |
Сумка для приемника (чехол 53212) | 1 шт. |
Сумка для комплекта (чехол 53222) | 1 шт. |
Руководство по эксплуатации | 3 шт. |
Паспорт | 1 шт. |
Дополнительно | |
Комплект аккумуляторов и зарядное устройство для приемника АП-019 |
