Трассоискатель Успех АГ-401
Консультация
Поможем выбрать, настроить,
научим пользоваться
научим пользоваться
Лизинг
РассрочкаГарантия
100% оригинальный товар.
Официальная гарантия
от производителя
Официальная гарантия
от производителя
Поверка
Ремонт
Обучение
Доступный комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
Комплект оснащен компактным автономным генератором с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-401
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследования участков местности перед проведением земляных работ.

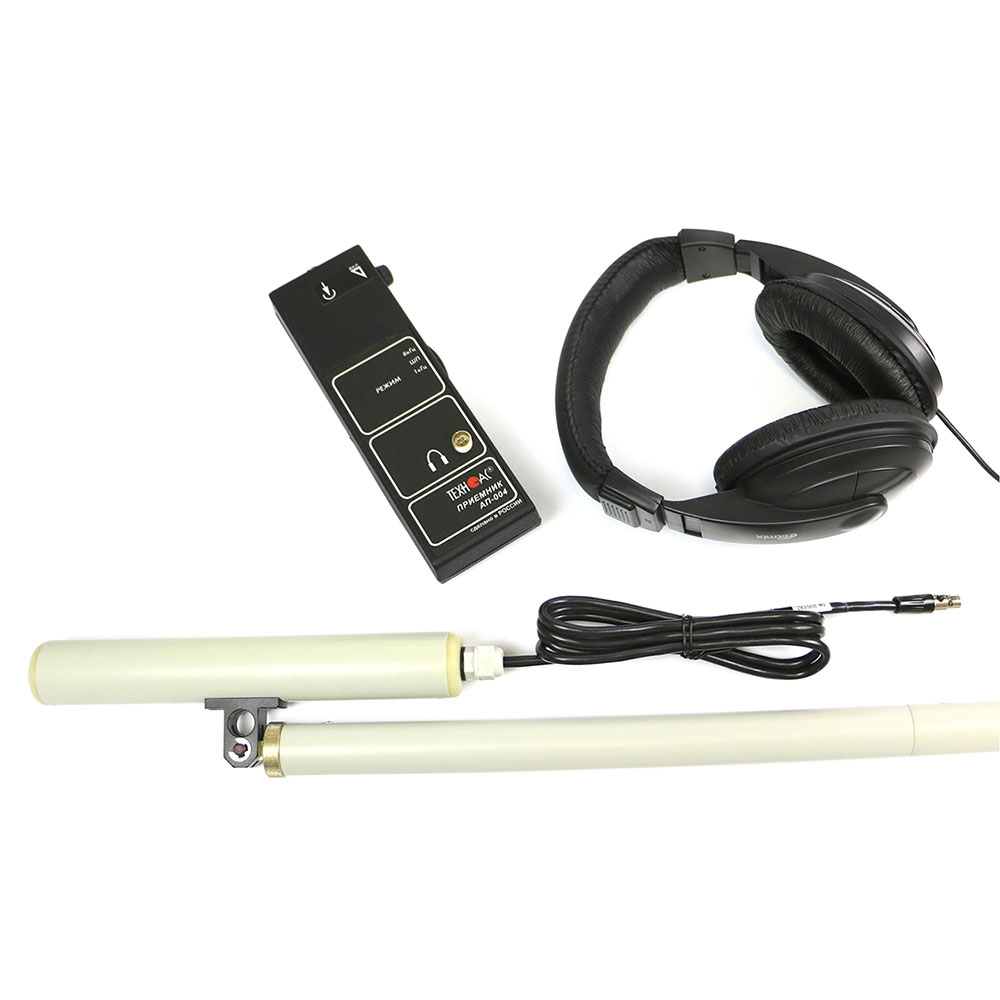

Особенности приемника АП-004
- Аналоговый трассопоисковый приемник.
- Звуковая индикация в наушники оператора, реальный звук 50 Гц.
- Рабочие частоты 1024 / 8928 / Широкая Полоса 50...1200 Гц.
- Морозоустойчивый, работа при температурах до -30°С.
- Легкий, компактный корпус.

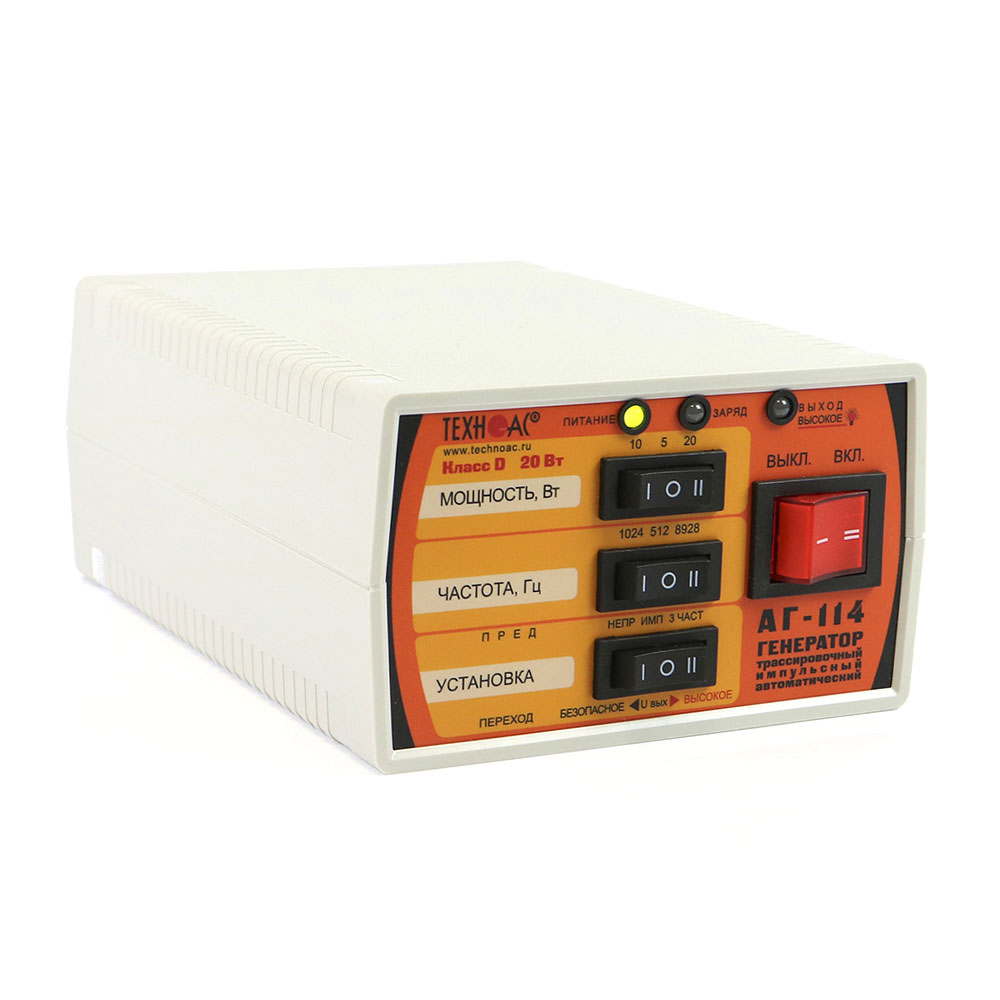

Особенности генератора АГ-114
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
Рекомендуемые области применения трассоискателя Успех АГ-401
- Электросети.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Геодезия.
Характеристики приемника АП-019.1
| Параметр | Значение |
|---|---|
| Режимы работы, Гц | 1024, 8928, «ШП» |
| Общий коэффициент усиления по звуковому тракту, дБ | 35 |
|
Напряжение питания, В Тип элементов питания |
9+1-2,5 (батарея/аккумулятор типа 6F22) |
| Точность определения трассы, м | ±0,3 |
| Мощность, подводимая к головным телефонам, мВт | 50 |
| Габаритные размеры прибора, не более, мм | 186х60х25 |
| Масса, не более, кг | 0,3 |
Характеристики генератора АГ-114
| Параметр | Значение |
|---|---|
| Частоты генерируемого сигнала, Гц | |
| Частота 1 | 512 ± 0,5 |
| Частота 2 | 1024 ± 1 |
| Частота 3 | 8928 ± 8 |
| Режимы генерации | |
| Режим 1 | непрерывный |
| Режим 2 | импульсные посылки |
| Режим 3 | импульсный трехчастотный |
| Длительность импульса, мс | |
| Режим 2, 3 | 100 |
| Частота следования импульсов, Гц | |
| Режим 2 | 1 |
| Режим 3 | 2 |
| Мощность, отдаваемая генератором в нагрузку, Вт | |
| Мощность 1 («5 Вт») | 5 ± 1,25 |
| Мощность 2 («10 Вт») | 10 ± 2,5 |
| Мощность 3 («20 Вт») | 20 ± 5 |
| Допустимое сопротивление нагрузки, Ом | любое |
| Диапазон сопротивлений согласованной нагрузки, Ом | |
| Мощность 1 («5 Вт») | 0,3…1000 |
| Мощность 2 («10 Вт») | 0,3…500 |
| Мощность 3 («20 Вт») | 0,3…250 |
| Напряжение на выходе, В | |
| Ограниченное по умолчанию | 36 |
| Максимальное | 72 |
| Согласование с нагрузкой | автомат., 20-ти ступенчатое |
| Время согласования максимальное, не более, с | 12 |
| Допустимое внешнее напряжение питания, В | 11...15 |
| Источники питания | |
|
Встроенный аккумулятор: - напряжение, В - емкость, Ач |
12 2,2 |
| Сетевой блок | 15 В / 4,4 А max |
| Время зарядки штатного аккумулятора не более, ч | 5 |
| Габаритные размеры генератора, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,5 |

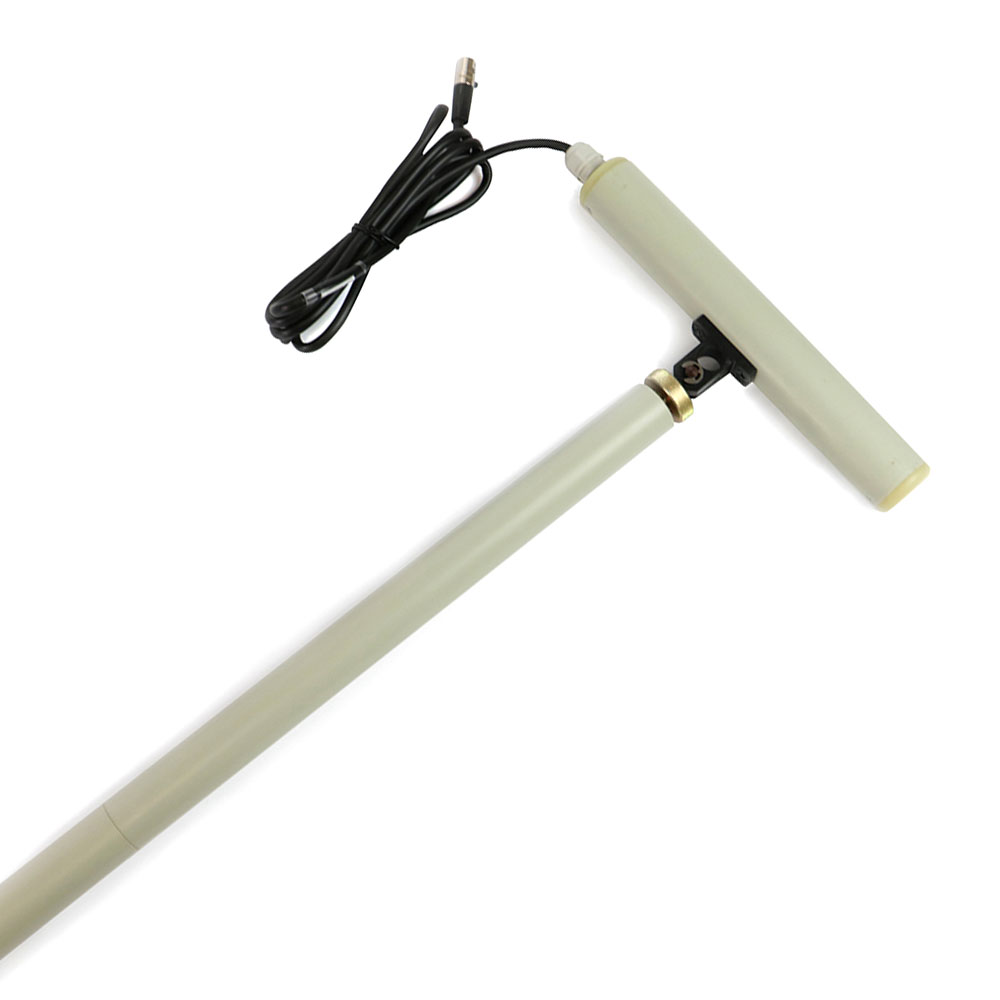

Характеристики электромагнитного датчика ЭМД-226М
| Параметр | Значение |
|---|---|
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 8928, 1024 |
| Тип питания | от приемника |
| Коммутация резонанса |
принудительная (управляется приемником) |
Характеристики индукционной антенны ИЭМ-301.2
| Параметр | Значение |
|---|---|
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |

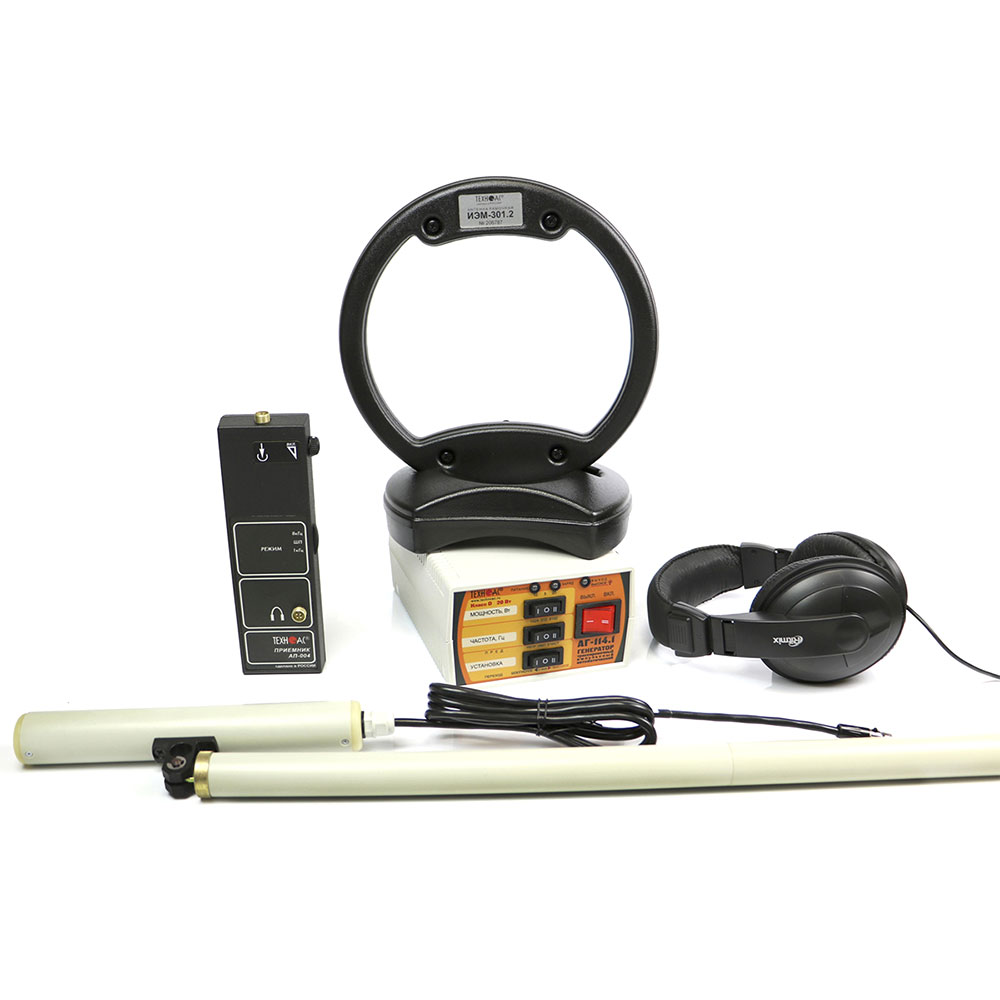

| Наименование | Количество |
|---|---|
| Трассопоисковый приемник АП-004 | 1 шт. |
| Электромагнитный датчик ЭМД-226М | 1 шт. |
| Головные телефоны | 1 шт. |
| Генератор АГ-114 | 1 шт. |
| Сетевой блок AG114М.02.020 | 1 шт. |
| Кабель внешнего аккумулятора АГ120.02.020 | 1 шт. |
| Кабель выходной АГ120.02.030 | 1 шт. |
| Штырь заземления АГ110.02.004 | 1 шт. |
| Индукционная антенна ИЭМ-301.2 | 1 шт. |
| Сумка для комплекта (чехол 53222) | 1 шт. |
| Сумка для индукционной антенны ИЭМ-301.2 (чехол 53107) | 1 шт. |
| Сумка для генератора АГ-114 (чехол 53163) | 1 шт. |
| Контакт магнитный АГ120.02.090 | 1 шт. |
| Батарея 9 В | 1 шт. |
| Руководство по эксплуатации. Паспорт | 1 шт. |
