Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

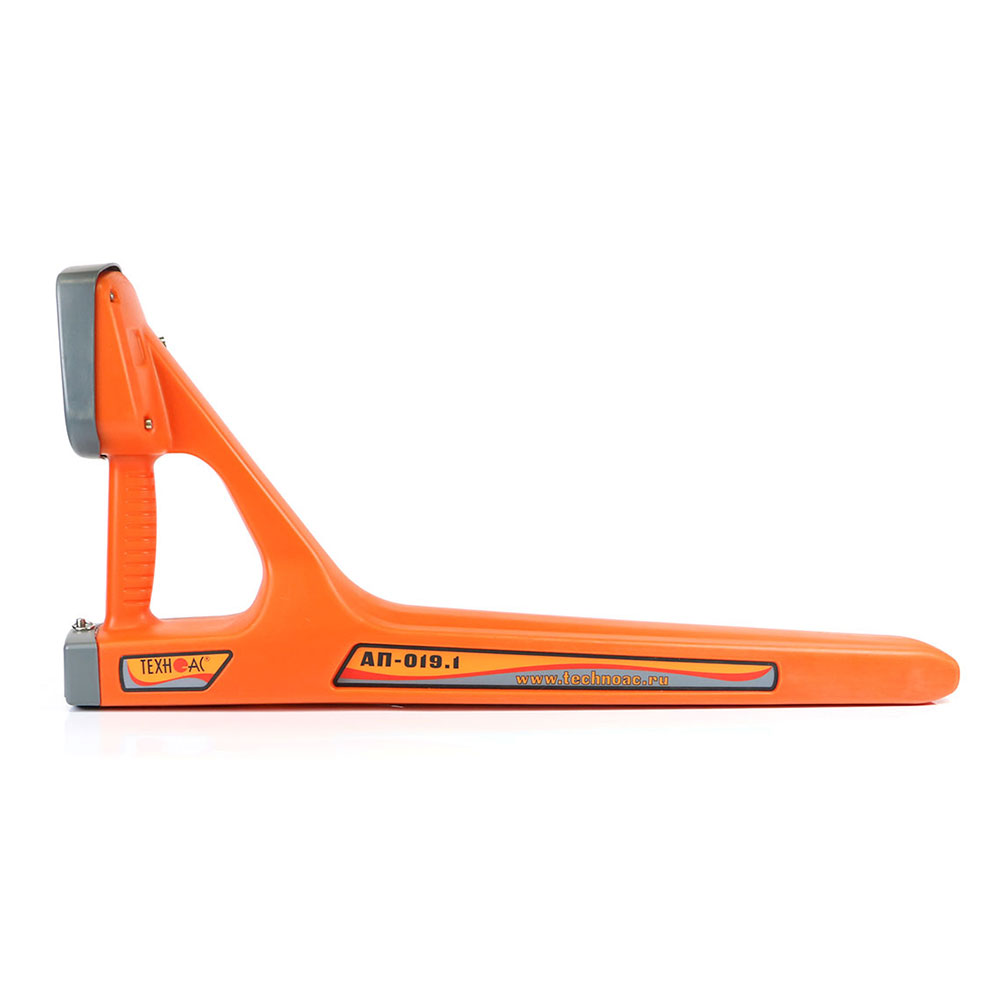

В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.

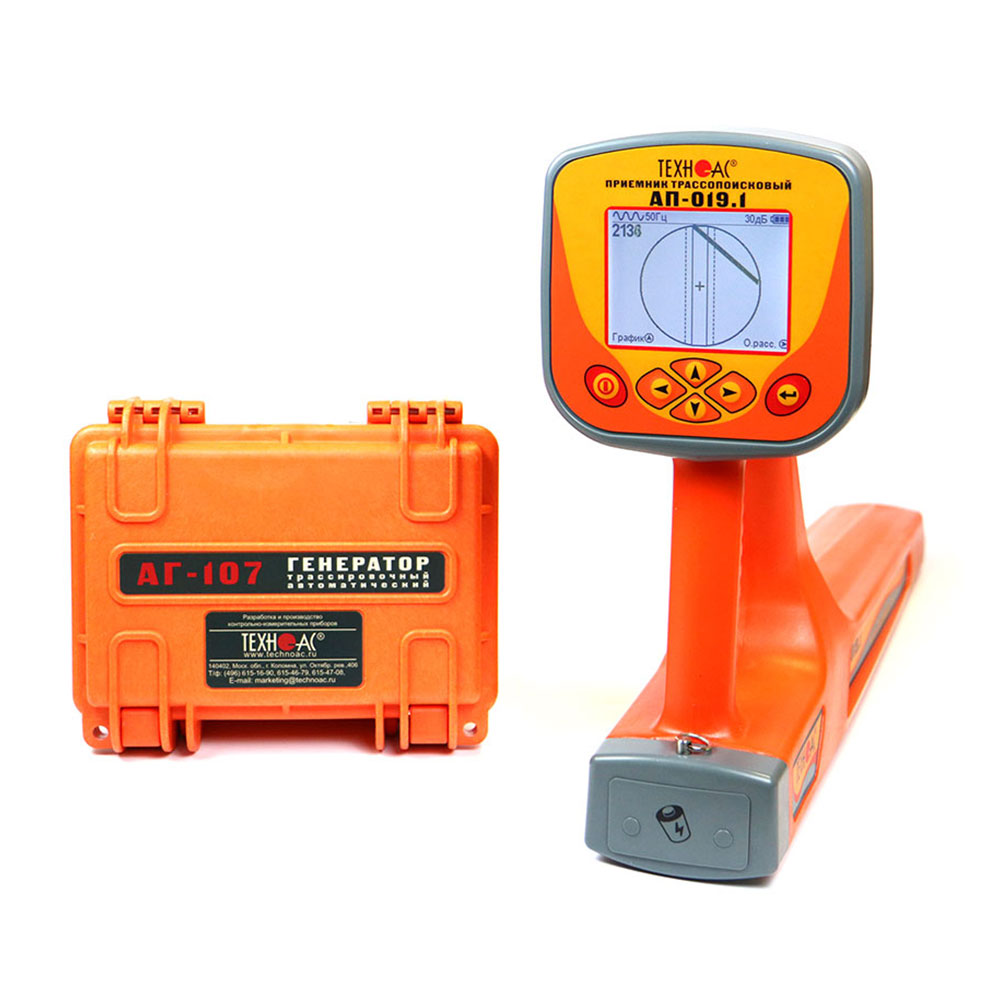

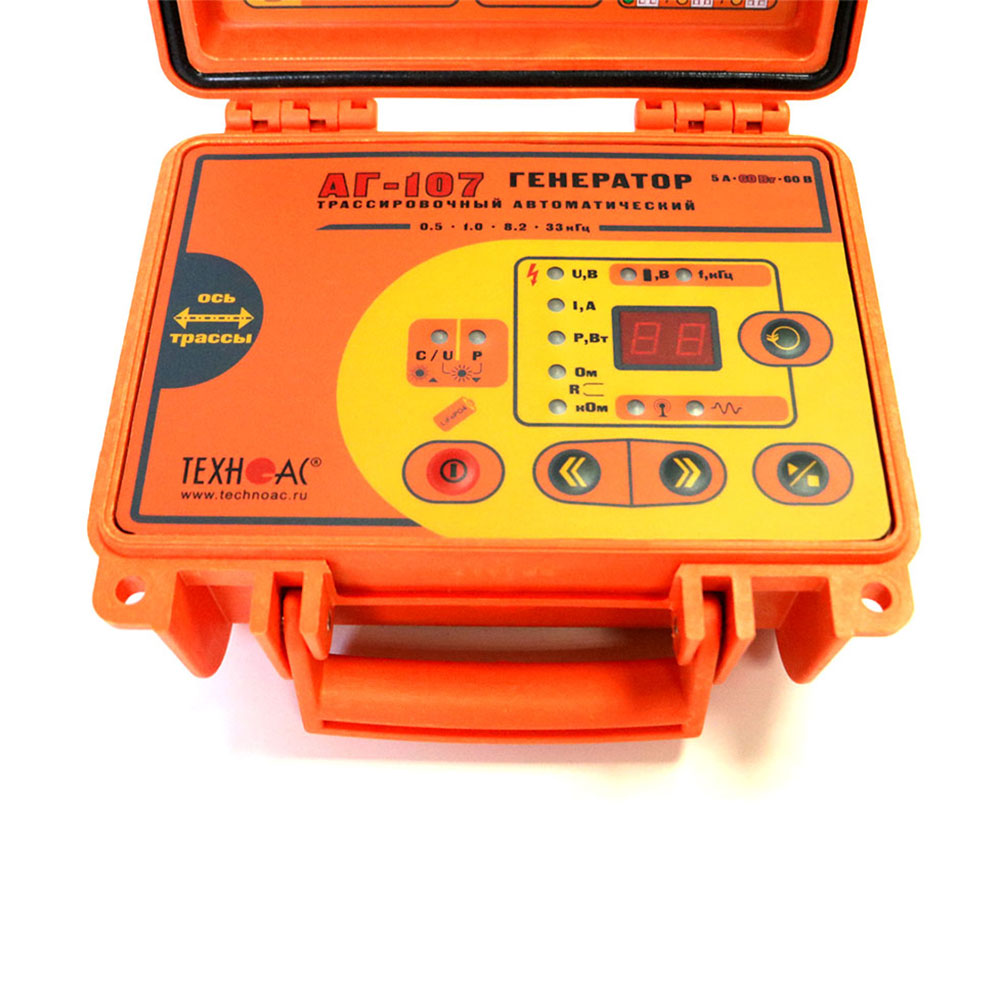

Комплект оснащен новейшим компактным автономным генератором АГ-107 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.
Выходная мощность генератора до 60 Вт.
Параметр | Значение |
---|---|
Квазирезонансные частоты фильтров | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц |
Добротность квазирезонансных фильтров (Q) | 100 |
Диапазон частот «Широкая полоса» | 0,04…8 кГц |
Диапазон частот «Радио» | 8…40 кГц |
Максимальный коэффициент усиления электрического тракта | 100 дБ |
Количество встроенных датчиков | 4 |
Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) |
Управление чувствительностью |
- автоматическое - для 2D отображения «Трасса» - полуавтоматическое или ручное (по выбору) - для «Графиков» - автоматическое или ручное (по выбору) - для режима «2 частоты» |
Определение глубины залегания трассы | автоматически в режиме «Трасса» 0...10 м |
Точность определения глубины залегания | ±5% |
Измерение тока принимаемого сигнала | автоматически в режиме «Трасса» 0,001...9,99 А |
Точность измерения тока принимаемого сигнала | ±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | при совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
Индицируемые параметры |
- параметры настройки и управления - 2D визуализация положения трассы относительно прибора - графики уровня сигнала с датчиков - глубина залегания трассы - ток сигнала |
Звуковая индикация |
встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
Источник питания | 4…7 В (4 элемента тип «С») |
Время непрерывной работы от одного комплекта щелочных батарей | не менее 20 часов |
Автоматическое отключение питания при бездействии для экономии заряда | после 30 минут |
Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
Степень защиты корпуса | IP54 |
Габаритные размеры | 330х140х700 мм |
Масса | 2,4 кг |
Параметр | Значение |
---|---|
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц» | |
Нагрузка «кабель выходной» или «клещи» | 512 / 1024 / 8192 / 32768 |
«Антенные» режимы | 8192 / 32768 для «LC» или 8192 для «AH» |
Режимы работы | |
«Антенные» режимы | встроенная передающая антенна «LC» |
внешняя индукционная передающая антенна «АН» | |
Режимы «модуляции» (сигналы специальной формы) |
- прерывистый «ПР» (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц |
- двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно) |
|
Выходной ток, А | |
Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F» |
3 – при частоте 32768 Гц | |
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 |
Максимальное выходное напряжение, В | |
В зависимости от «модуляции», ≥ | 48 – в двухчастотном режиме модуляции «2F» |
60 – в других режимах | |
Максимальная выходная мощность, Вт | |
Ограниченная программой, ≥ | 30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом |
60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом | |
Источники питания | |
Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 |
максимально допустимое напряжение 15 | |
Автономный аккумулятор | 4 элемента LiFePO4 26700 3,2В последовательно |
Устройство зарядное |
- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой |
Внешние источники питания (не входят в комплект поставки) |
- напряжение 10...15 В, мощность ≥ 80 Вт; - например, аккумуляторы автомобильные «12 В» |
Время работы («жизненный цикл») | при работе от встроенного аккумулятора 1,2 часа в режимах «НП» и «2F» при исходной выходной мощности 30 Вт или 5 часов в режиме «ПР» при исходной выходной мощности 60 Вт |
при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети, время работы не ограничено | |
Функциональные особенности | |
Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания |
Автоматические выключения прибора | при напряжении питания < 8 В |
при напряжении питания > 15,7 В | |
при коротком замыкании выхода в процессе автосогласования | |
при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп» | |
через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) | |
Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А |
ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования | |
Варианты подключения к исследуемой коммуникации | «контактное» подключение с «возвратом тока через землю» |
«бесконтактное» подключение с применением встроенной передающей антенны «LC» | |
«бесконтактное» подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») | |
«бесконтактное» подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) | |
Электромагнитная совместимость | |
Классификация по ГОСТ Р 51318.22-2006 | класс А |
Конструктивные параметры | |
Выходной усилитель мощности | технология - модифицированный CLASS D, КПД до 85% |
Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы |
цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) | |
Габаритные размеры электронного блока (кейса), не более, мм | 216х180х105 |
Вес электронного блока, не более, кг | 2 |
Условия эксплуатации | |
Допустимый диапазон температур окружающей среды при эксплуатации, °С | -30…+60 |
Степень защиты корпуса | IP65 |
Наименование | Количество |
---|---|
Трассопоисковый приемник АП-019.1 | 1 шт. |
Генератор АГ-107 | 1 шт. |
Устройство зарядное АГ107.02.010 | 1 шт. |
Кабель АГ120.02.020 | 1 шт. |
Кабель АГ120.02.050 | 1 шт. |
Кабель АГ105.02.020 | 1 шт. |
Контакт магнитный АГ120.02.090 | 2 шт. |
Штырь заземления АГ110.02.004 | 2 шт. |
Батарейки для приемника | 4 шт. |
Сумка для приемника (чехол 53212) | 1 шт. |
Сумка для комплекта (чехол 53222) | 1 шт. |
Руководство по эксплуатации | 3 шт. |
Паспорт | 1 шт. |
Дополнительно | |
Индукционная антенна ИЭМ-301.5 | |
Комплект аккумуляторов и зарядное устройство для приемника АП-019 |
