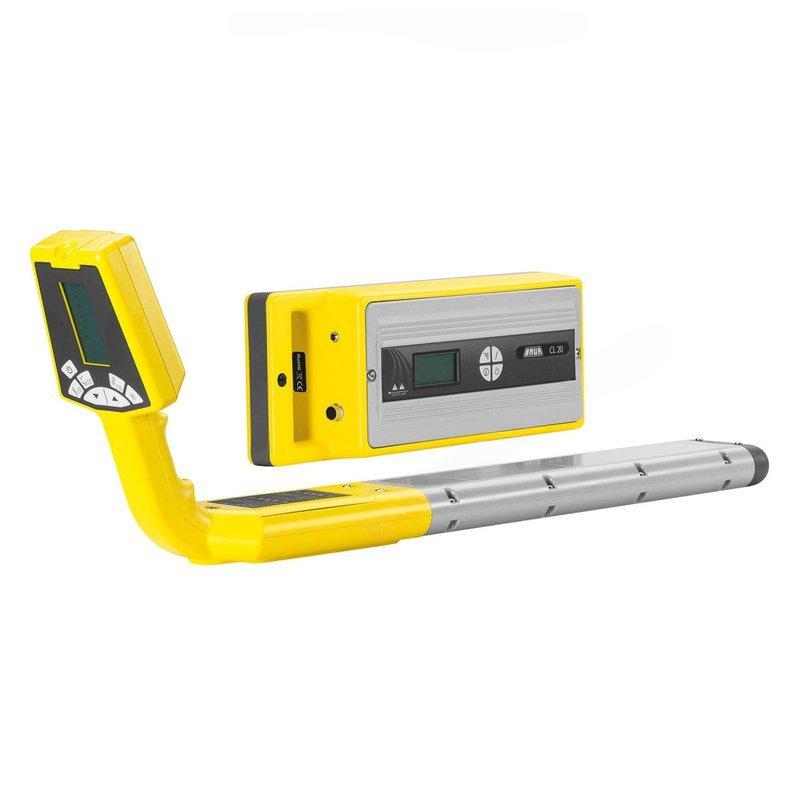

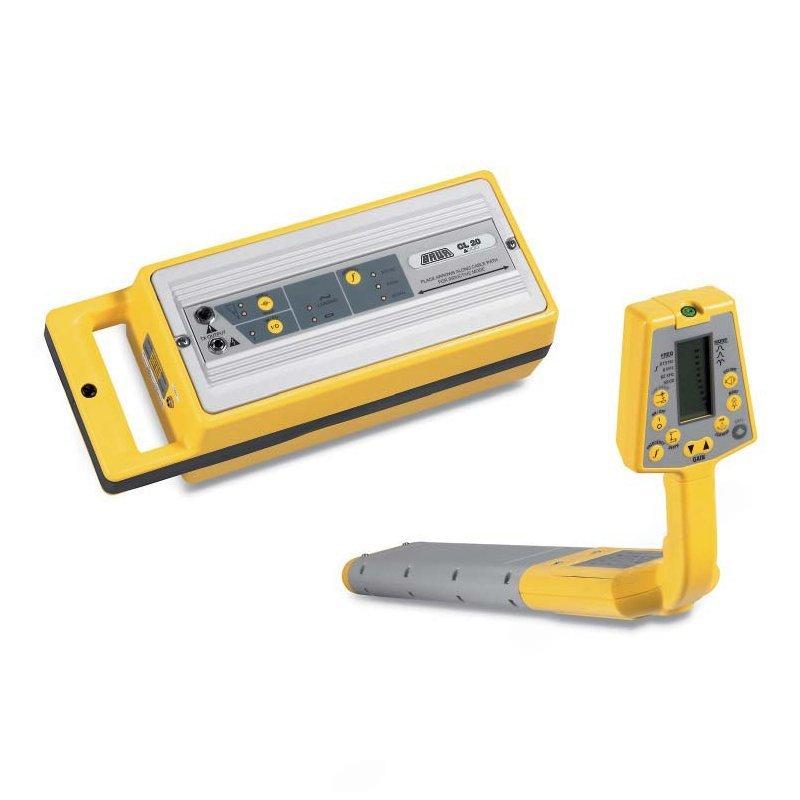

Двухкомпонентный трассоискатель (кабелеискатель) CL 20 компании BAUR - прибор для точного определения местоположения кабельных линий на глубине до 5 метров. Прибор находит кабель под землей и точно определяет глубину его залегания. Умеет находить длинные или короткие кабели, измеряет силу тока сигнала одним нажатием кнопки. Трассоискатель работает с использованием индуктивной связи или непосредственного сращивания, с применением сигналов работающего передатчика или пассивного метода (50 Гц). Кабелеискатель CL 20 весит всего 1,3кг., удобный и эргономичный с различными функциями и режимами - это действительно универсальный прибор для поиска кабелей в полевых условиях. Благодаря низкой частоте (815 Гц) и высокой мощности (5 Вт) подходит для поиска длинных кабельных сетей, многократно заземленных электрических линий, телефонных кабелей, а также систем кабельного телевидения. Кабельный трассоискатель CL 20 - это эталон точности трассировки кабелей.

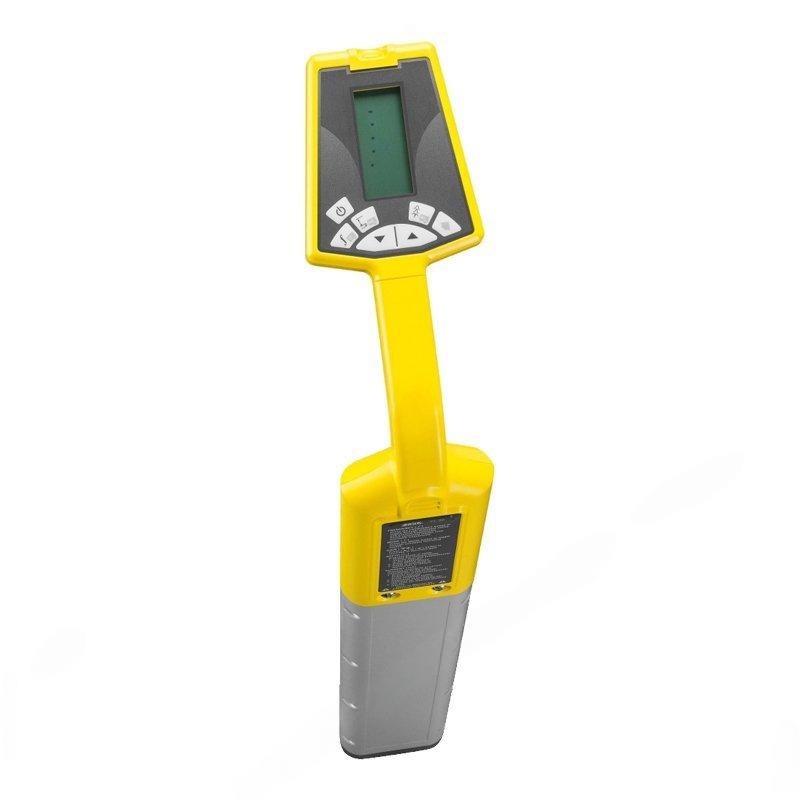

Приёмник трассоискателя работает на нескольких частотах, что позволяет корректировать характеристики в соответствии со специфическими потребностями пользователя. На низкой частоте 815 Гц обеспечиваются большая дальность и меньше ошибок за счет наличия соседних кабелей. На высокой частоте 82 кГц будут обнаруживаться и не приниматься во внимание дефектные сростки телефонных проводов, локализоваться незаглубленные стержни. Работа кабелеискателя на такой частоте позволяет использовать индуктивную локализацию либо с помощью дополнительного гибкого устройства связи (Flexicoupler), либо с помощью прямого возбуждения токов в грунте с использованием встроенной индукционной антенны.
Превосходная пассивная локализация на частоте 50 Гц будет позволять обнаруживать наличие активных линий электропередач, напряжения переменного тока и обходиться без использования передатчика.
Трассоискатель кабелей предназначен только для определения местоположения и измерения глубины залегания электрических кабелей, металлических газовых и водопроводных труб. Кроме того, локатор кабелей может быть использован для обнаружения повреждений оболочки электрических кабелей. Находит следующие типы кабелей:
Преимуществом работы кабелеискателя CL 20 на низкой частоте с использованием сигналов высокой мощности является то, что решается трудная проблема локализации при наличии многоточечных подземных коммуникаций. При работе на низкой частоте 815 Гц практически устраняется ложная связь с соседними объектами, причем мощный сигнал передатчика может направляться на несколько распределенных наземных объектов. Распределительные электрические подстанции с заземлениями в нескольких точках, водопроводные трубы с непрерывным заземлением, телефонные экранированные провода с заземлением во многих точках, высокоемкостные трубы газопроводов с катодной защитой и системы кабельного телевидения – для всех их целесообразно использование локатора CL 20. Использование мощных сигналах на высокой частоте позволяет иметь прекрасную индуктивную связь и непосредственное возбуждение токов в грунте, что позволяет обходить ("перепрыгивать") оборванный или поврежденный кабель. При этом не требуется прямое подсоединение.
Дополнительно в кабелеискателе CL 20 предусматривается определение глубины проводника путем нажатия кнопки. При этом обеспечивается быстрое воспроизведение в сантиметрах глубины до 5 метров.
Для упрощения выявления трассы кабеля в кабелеискателе CL 20 есть функция непрерывного воспроизведения абсолютного уровня сигнала. Поместите приемник над требуемым кабелем и просто поищите, где сигнал будет иметь наибольший уровень. Кабелеискатель может работать в режиме максимального или минимального уровня сигнала. Абсолютный уровень сигнала может также выявлять утечку сигнала в грунт, вызванную поврежденным кабелем или дефектом оболочки кабеля.

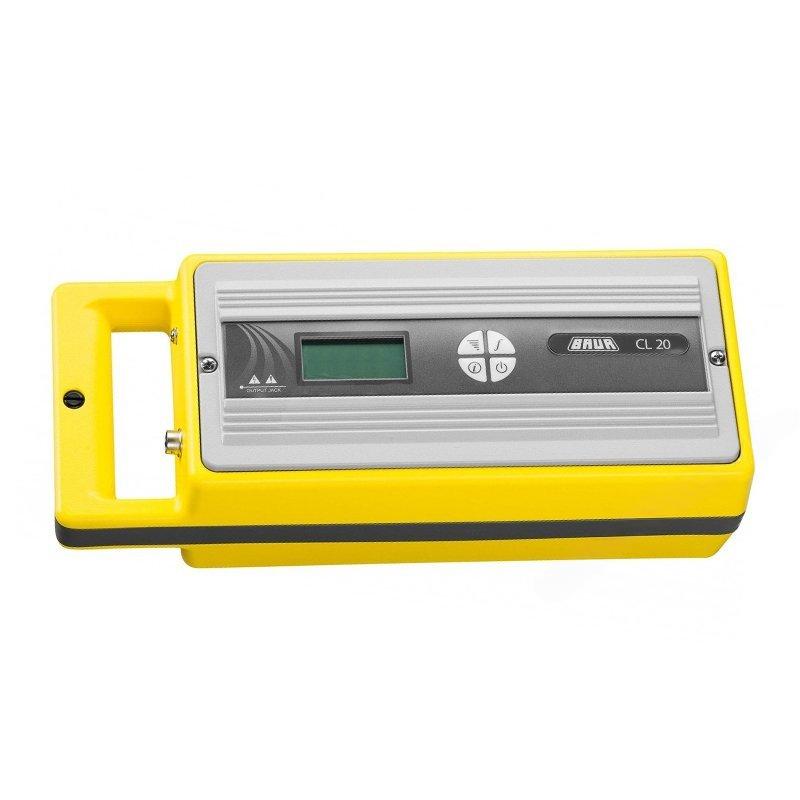

Кабелеискатель CL 20 оснащён щелочными батареями (6 шт.) в передатчике. Элементы питания обеспечивают непрерывную работу в течение 40 часов. При нерегулярном использовании, заряда аккумулятора хватает на 82 часа.
Кабелеискатель CL 20 предоставляет пользователю информацию о величине тока, протекающего по нужному проводнику с корректировкой на изменения глубины проводника. Для трассировки направления, где разделяется сигнал передатчика или где уходит в грунт в месте дефекта заземления с утечкой в грунт, нажмите кнопку Current (Ток). Такая функция оказывается весьма ценной при использовании в случае систем с катодной защитой с дефектами заземления.
Выбор рабочей частоты (815 Гц или 82 кГц) зависит от условий применения кабелеискателя. Каждая из доступных частот имеет свои преимущества. Наибольшая эффективность локации достигается при одновременном использовании сигналов на обеих частотах. Рекомендуется начинать обследование на частоте 815 Гц. Если сигнал становится очень слабым, или исчезает совсем, то следует переключиться на частоту 82 кГц.
Определение местоположения подземных коммуникаций (кабелей низкого напряжения, электрических кабелей, телевизионных кабельных линий, телефонных кабелей, волоконно-оптических кабелей с металлическим проводом или экраном, газопроводов, водопроводных труб, оптоволоконных кабелей с вспомогательной жилой или металлическим экраном, поиска эксплуатируемых кабелей, определения мест повреждений кабельной оболочки в сочетании с зондом для локализации дефектов кабельной оболочки GRP).
Локатор BAUR CL 20 | |
---|---|
Рабочие частоты | 82315 Гц (82 кГц) 815 Гц 50 Гц/60 Гц (режим пассивной работы) |
Режим работы антенны | Minimum (работа по минимуму) – датчиком является вертикальная катушка Maximum (работа по максимуму) - датчиком является горизонтальная катушка |
Индикация звуковым сигналом | Дисплей отображает уровень тока одновременно между любыми двумя выбранными кабелями для определения требуемого при наличии нескольких кабелей |
Интервал рабочих температур | от - 20 до + 55 °С |
Тип батареи | шесть 1,5-В щелочных элементов IEC LR14 |
Время непрерывной работы от батарей | 40 часов |
Время периодической работы от батарей | 82 часа (автоматическое выключение после 10 минут неработающего состояния) |
Уровень сигнала | Аналоговая диаграмма на экране ЖКД Абсолютный уровень сигнала в виде числа от 0 до 999 |
Регулировка усиления | Кнопка со стрелкой вверх/вниз для ручного управления |
Динамический диапазон | 126 дБ |
Измерение глубины | |
Автоматическое | 3-значное показание в метрах/сантиметрах |
Измерение в ручном режиме | Триангуляция по пузырьковому уровню (45°) для подтверждения автоматического показания при наличии нескольких подземных объектов |
Погрешность | |
815 Гц | + (1 … 6)% при нормальных условиях, глубина ≤ 1,5 м |
82315 Гц (82 кГц) | ± (5 …12)% при нормальных условиях, глубина ≤ 1,5 м |
Размеры | 105 × 820 × 250 мм |
Масса | 1,5 кг |
