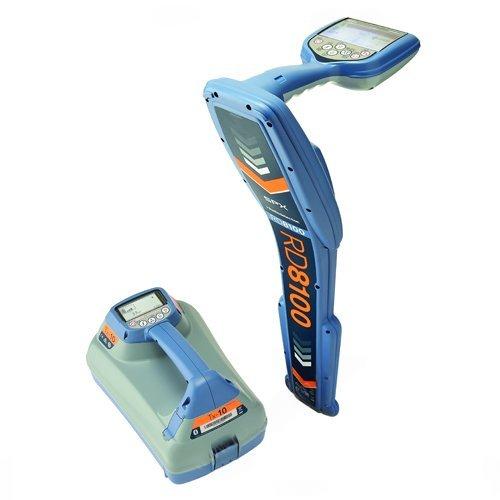

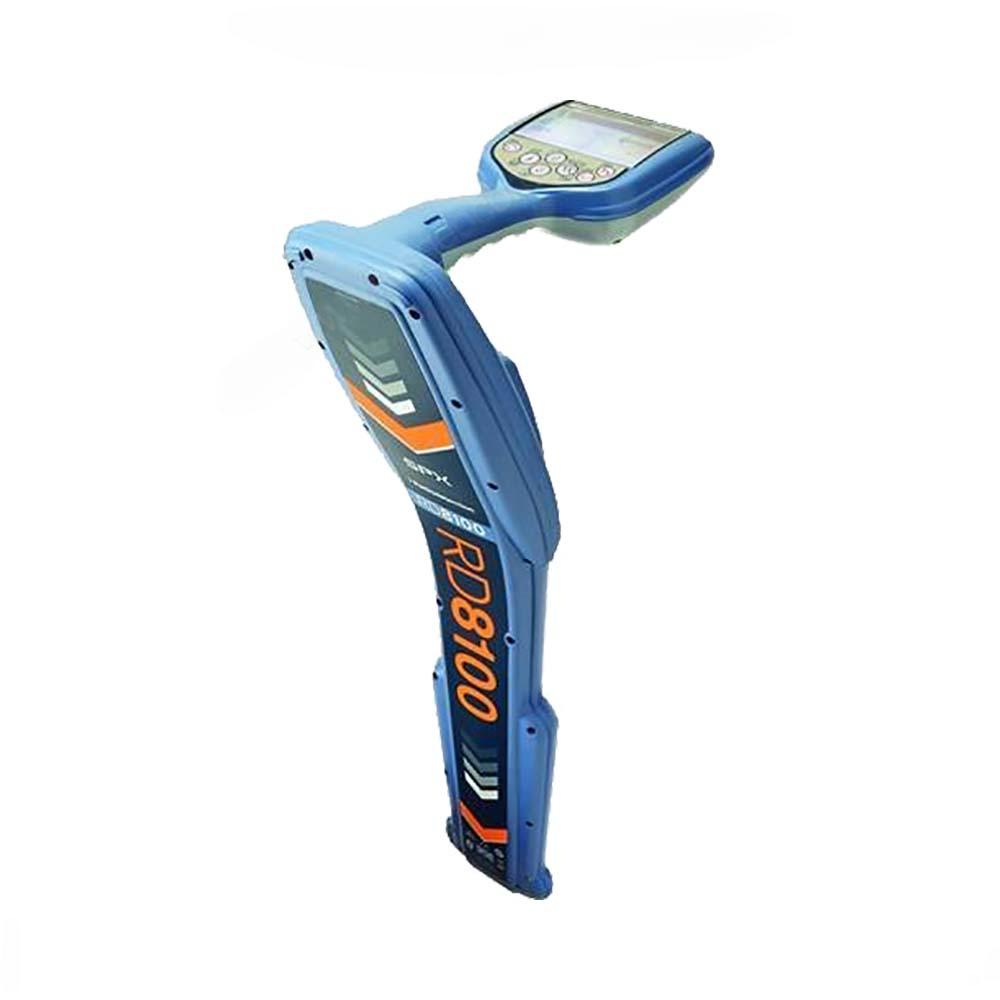

Трассоискатель Radiodetection RD8100 PDL

Трассоискатель Radiodetection RD8100 — эффективный прибор для отыскания и трассировки подземных коммуникаций, оснащённый пятью встроенными антеннами и наибольшим количеством фиксированных частот локации среди всей линейки локаторов RD.

Использование до пяти дополнительных частот позволяет быстро и гибко адаптироваться под конкретную линию в условиях наличия помех. Встроенный модуль Bluetooth расширяет возможности дистанционного управления генератором и обмену получаемыми данными.

Локаторы серии RD8100 представлены моделями в обычном исполнении PXL, PDL, PTL, и со встроенным GPS-модулем – PXLG, PDLG, PTLG.

Бюджетный трассоискатель Radiodetection RD8100 PXL, обладающий базовой функциональностью, позволяет производить проверку наличия подземных коммуникаций перед выполнением земельных работ. Одновременно ведётся поиск на частотах систем питания и проводных радио- и цифровых сигналов.

Эффективная трассировка линий с высоким импедансом выполняется на значительном расстоянии благодаря работе с сигналом в 4 кГц.

Модификации PDL(G) и PTL(G) различаются количеством поддерживаемых частот локации — 18 и 22 соответственно, и оснащены функцией Current Direction (CD). Это позволяет фиксировать направление тока в трассируемом кабеле для однозначной идентификации нужной линии. Кроме того, Radiodetection RD8100 этих моделей находят повреждения электрических и сигнальных кабелей, определяют глубину прохождения линий в режиме Power и обладают функцией пассивного наведения.

Модуль GPS в модификации G позволяет записывать данные трассировки во внутреннюю память с одновременной фиксацией до 1000 точек маршрута. Передать информацию на планшет, смартфон или ноутбук можно по каналу Bluetooth. Отдельный ГИС-приёмник с Bluetooth позволяет получать аналогичные данные на внешнем устройстве, работая с моделями PXL, PDL и PTL и используя соответствующее ПО.

Преимущества Radiodetection RD8100

  • Эффективность при использовании в любых условиях.
  • Безопасность.
  • Практичность.

Эффективность при использовании в любых условиях

Исходя из условий, задач и объекта поиска, трассоискатель Radiodetection RD8100 может работать в одном из пяти режимов. При этом производится наиболее оптимальное для конкретной задачи конфигурирование антенн локатора, с заданием нужной чувствительности и избирательности.

Безопасность

Функция StrikeAlert предупреждает о близкорасположенном силовом кабеле под напряжением с помощью визуальной и звуковой сигнализации во всех режимах.

Система встроенных фильтров исключает динамическую перегрузку приёмника при выполнении работ вблизи сильных источников электромагнитных помех — мощных генераторов, трансформаторных подстанций, токоведущих линий большой мощности и т.п. Светоотражающие наклейки на корпусе делают работников, использующих трассоискатель Radiodetection RD7100, хорошо видимыми для проезжающих рядом водителей.

Практичность

Изогнутая эргономичная форма, оптимальное расположение кнопок управления и отличная балансировка позволяет использовать трассоискатель одной рукой, выполняя поиск продолжительное время и не затрачивая на это значительных физических усилий. Режим расширенного самотестирования гарантирует достоверность получаемых данных, а функция ECERT позволяет выполнять калибровку дистанционно, без доставки локатора в сервисный центр.

От поисковых инструментов серии RD8000 трассоискатель Radiodetection RD8100 отличается не только более высокой функциональностью за счёт большего количества антенн, дополнительных частот и новых поисковых режимов, но и улучшенной защитой от пыли и влаги. Кроме того, трассоискатель работает как с генераторами серии Tx предыдущего поколения, так и с новыми моделями Tx-5B и Tx-10B.

Функция iLOC позволяет дистанционно менять частоту, в том числе запрограммировать собственную, зафиксированную локатором, и мощность выходного сигнала с расстояния до 450 м по каналу Bluetooth.

Функция SideStep автоматически подстраивает частоты. Генератор дополнительно обладает функциями мультиметра, позволяя контролировать электрические характеристики линии при подключении к ней. Корпус генератора имеет отдельный полый отсек для переноски принадлежностей, позволяя отказаться от использования дополнительного кейса.


PXLPXLGPDLPDLGPTLPTLG
Число частот локации131318182222
Число частот зондов444444
Пассивные режимы225555
Встроенный GPS-приемник
Силовые фильтры
Запись данных эксплуатации
Функция CALSafe™
Использование частоты 4 кГц4 кГц + CD4 кГц + CD4 кГц + CD4 кГц + CD
Режим Current Direction (CD)
Поиск повреждений кабелей
Определение глубины в режиме Power
Пассивный режим наведения
Функция iLOC
Литиево-ионная батарея●˜˜●●˜●˜●˜●˜

 Генераторы трассоискателя
tx-1tx-5tx-5Btx-10tx-10B
Макс. выходная мощность1 Вт5 Вт5 Вт10 Вт10 Вт
Число частот активной локации1616161636
Частоты индукции88888
Число частот для режима CD814
Функция iLOC
Поиск повреждений кабелей
Напряженность поля индукции0.70.850.8511
Режим ECO

✔ - доступно, по умолчанию включено;
● - опция;
■ - доступно, по умолчанию не включено

  • - Трассоискатель Radiodetection RD8100 PDL;
  • - Генератор;
  • - Сумка для переноски;
  • - Инструкция по эксплуатации на русском языке;
  • - Штырь заземления;
  • - Катушка с проводом для заземления;
  • - Магнит для подключения генератора к металлическим трубам;
  • - Комплект проводов для прямого подключения генератора зажимами типа "крокодил";
  • - Батареи питания для локатора и генератора.
