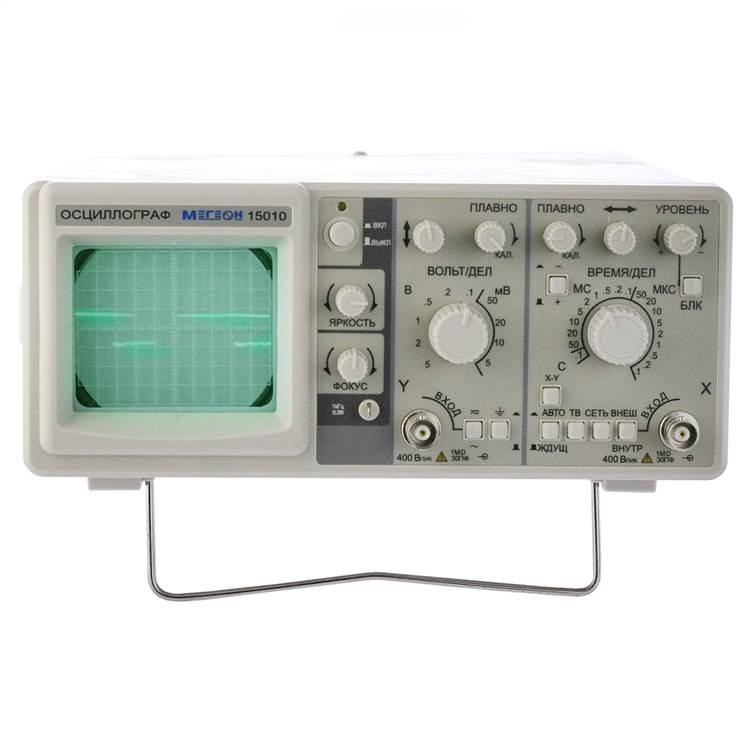

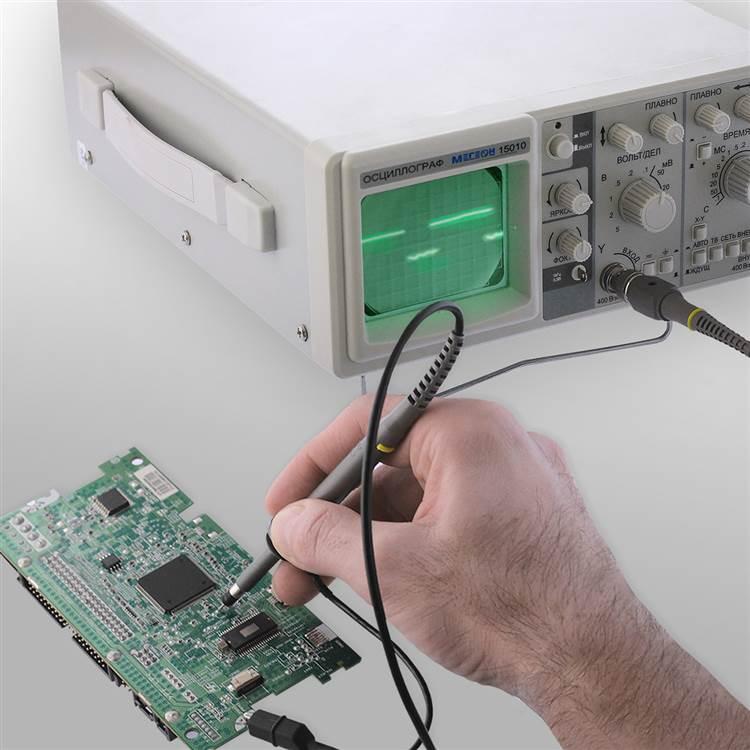

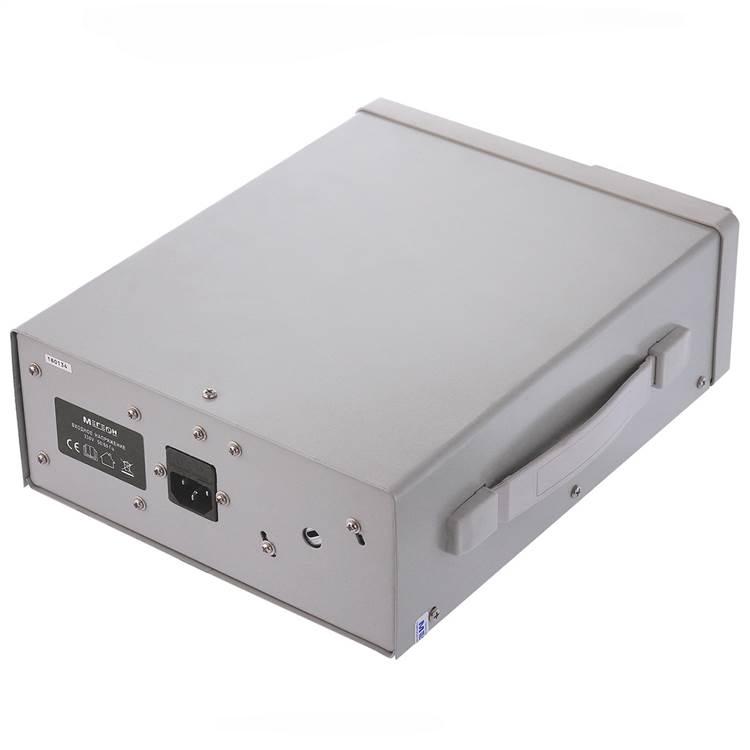

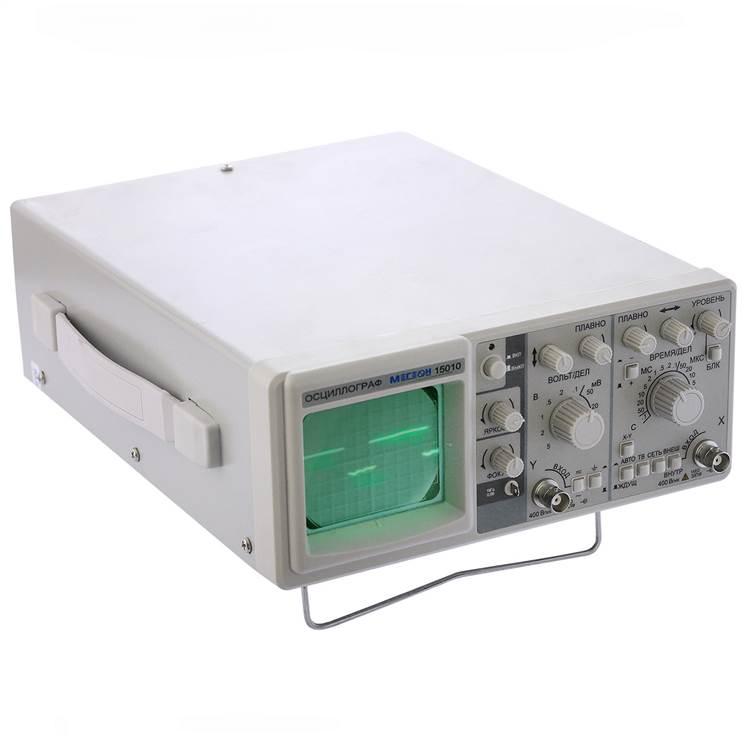

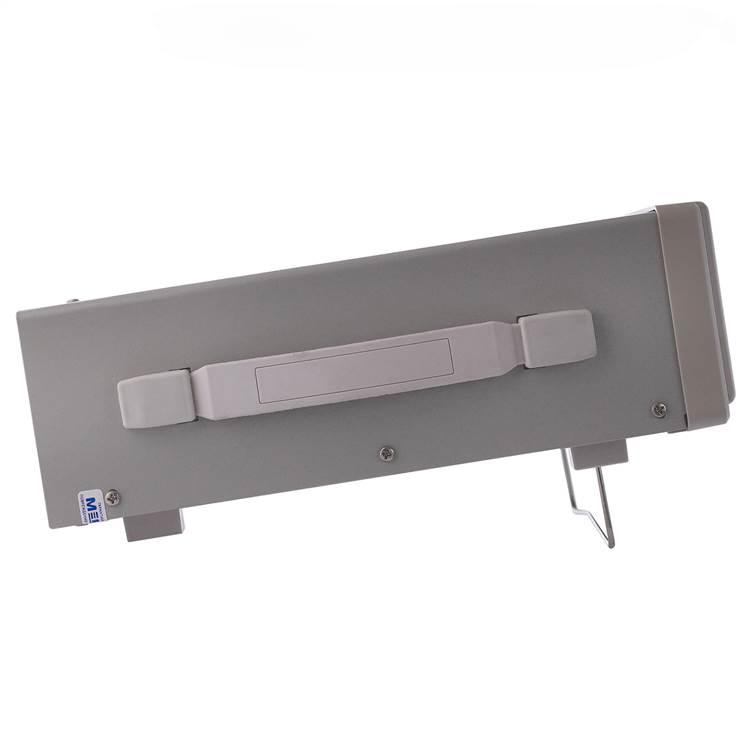

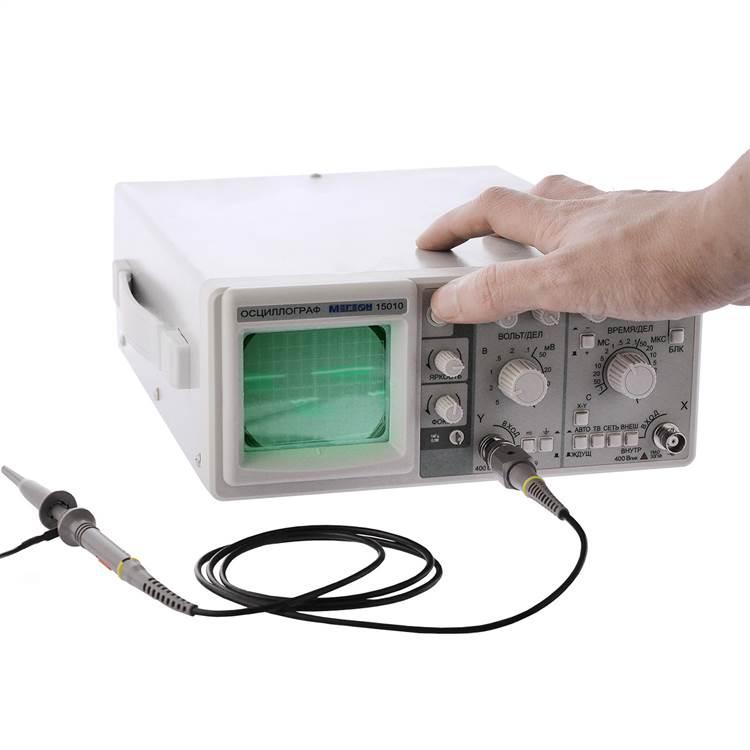

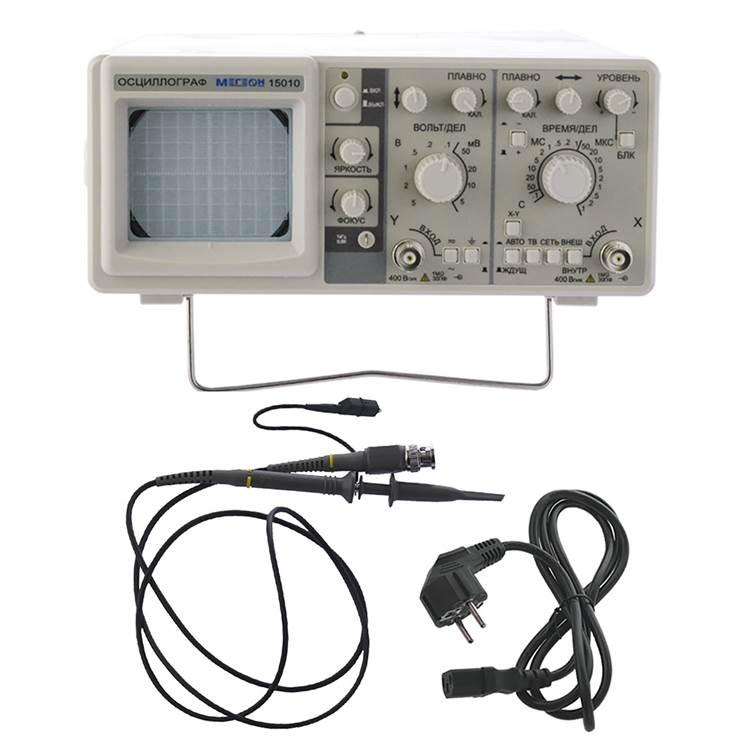

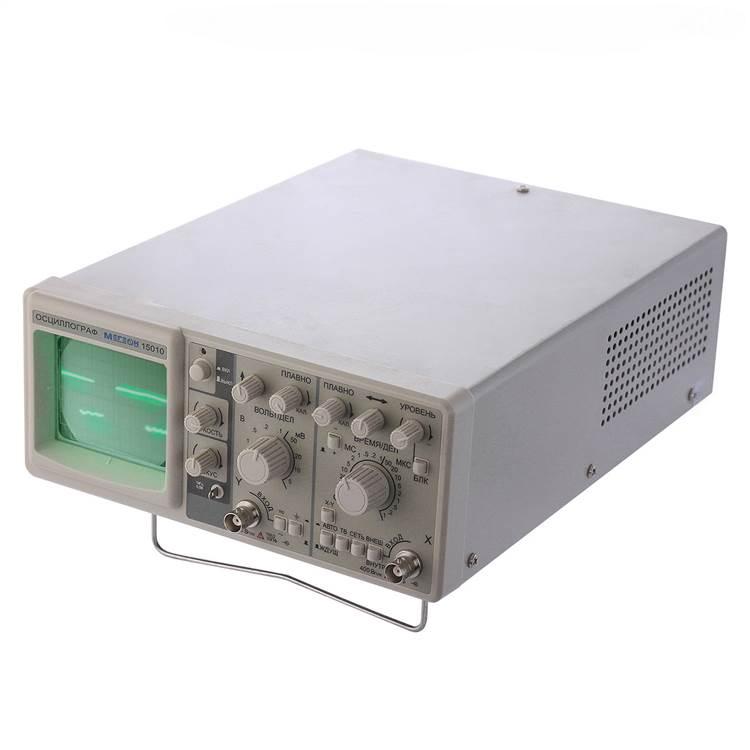

Осциллограф аналоговый МЕГЕОН 15010 представляет собой одноканальный радиоизмерительный прибор бюджетного класса на основе ЭЛТ с высоким рабочим ресурсом. Простой и надежный, он обладает базовым перечнем функций, и может использоваться в сервисных службах и на производстве, обеспечивая выполнение рутинных проверочно-диагностических операций, а также для обучения и радиолюбительских нужд. Основным отличием от модели 15011, с такими же техническими характеристиками и перечнем функций, является горизонтальное исполнение корпуса, что позволяет легко монтировать оборудование в приборную стойку, а при настольном использовании – устанавливать несколько приборов такого же форм-фактора друг на друга, добиваясь компактности размещения.
Обладая полосой пропускания 10 МГц, аналоговый осциллограф МЕГЕОН 15010 способен отслеживать сигналы в широком диапазоне напряжений – амплитудой от 10 мВ до 300 В с комплектным делителем, выдерживая суммарное перенапряжение при закрытом входе номиналом 400 В. Входной канал "Y" может работать в режиме с заземлением измерительной линии усилительного тракта либо с открытым состоянием по постоянному току или закрытым по переменному току. Это дает возможность с помощью данного изделия тестировать не только маломощные радиоэлектронные устройства, но и электросиловую аппаратуру. Поддерживается синхронизация не только от внутреннего или внешнего источника, но и от сети питания переменного тока или телевизионного импульса, например, при диагностике аналоговых видеосистем.
Купить осциллограф аналоговый МЕГЕОН 15010, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
Прибор: | МЕГЕОН 15010 |
---|---|
Количество каналов | 1,00 |
Полоса пропускания | (0 … 10) МГц |
Вертикальное отклонение | |
Коэффициент отклонения | 5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
С делителем 1:10 | 50 мВ/дел … 50 В/дел |
Основная погрешность | ±5% |
Основная погрешность с делителем 1:10 | ±7% |
Плавная регулировка коэффициента отклонения от калиброванного значения | 2,5 раза |
Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе | 400 В |
Время нарастания переходной характеристики | 35 нс |
Входное активное сопротивление | 1 МОм |
С делителем 1:10 | 10 МОм |
Входная емкость | 25 пФ |
С делителем 1:10 | 20 пФ |
Горизонтальное отклонение | |
Коэффициент развертки | 0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5) |
Плавная рагулировка коэффициента развертки от калиброванного значения | 2,5 раза |
Основная погрешность | ±5% |
Режим работы развертки | автоколебательный, ждущий, блокировка уровня запуска |
Синхронизация | |
Диапазон частот | 20 Гц … 10 МГц |
Виды синхронизации | от внутреннего источника, от внешнего источника, сети, телевизионным сигналом |
Амплитуда внешней синхронизации | (0,3 … 1) В |
Нестабильность синхронизации | 0,1 дел |
Общие характеристики | |
Параметры калибратора | форма выходного сигнала - меандр |
Амплитуда | 0,5 В |
Погрешность | ±2% |
Частота | 1 кГц |
Погрешность | ±2% |
Размер экрана элт | 36x48 мм (6×8 делений) |
Ширина линии луча | 0,8 мм |
Электропитание | |
От сети переменного тока | 230 В, 50 Гц |
Потребляемая мощность | 25 В-А |
Условия эксплуатации | температура: 5…40°С относительная влажность 85% |
Условия хранения и транспортировки | температура: -20…60°С относительная влажность: 85% без выпадения конденсата |
Габаритные размеры: | 220 x 320 x 95 мм |
Масса: | 3.5 ru |
