Карманный осциллограф МЕГЕОН 15004

Производитель Мегеон
Количество:

Цена:

Цена по запросу
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

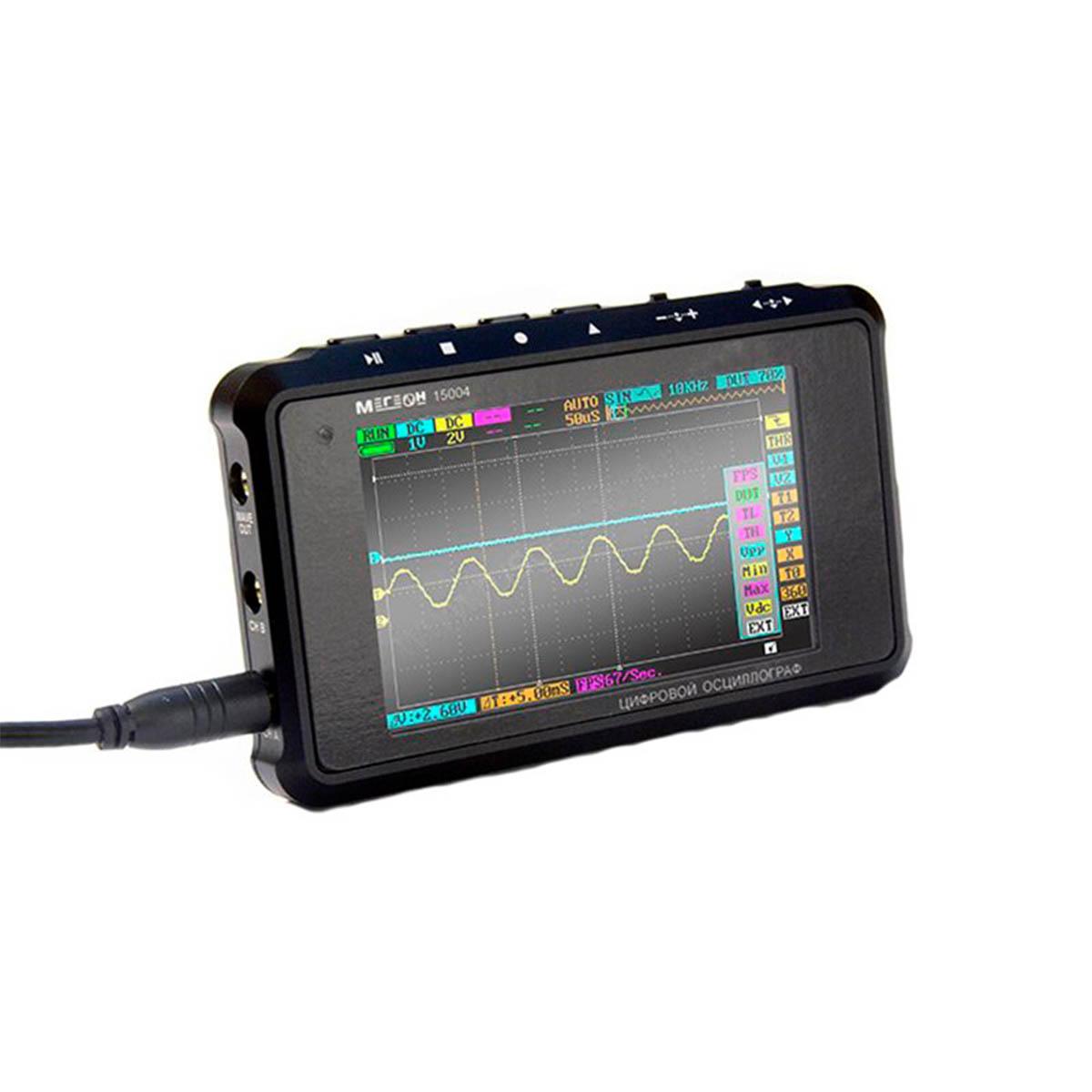

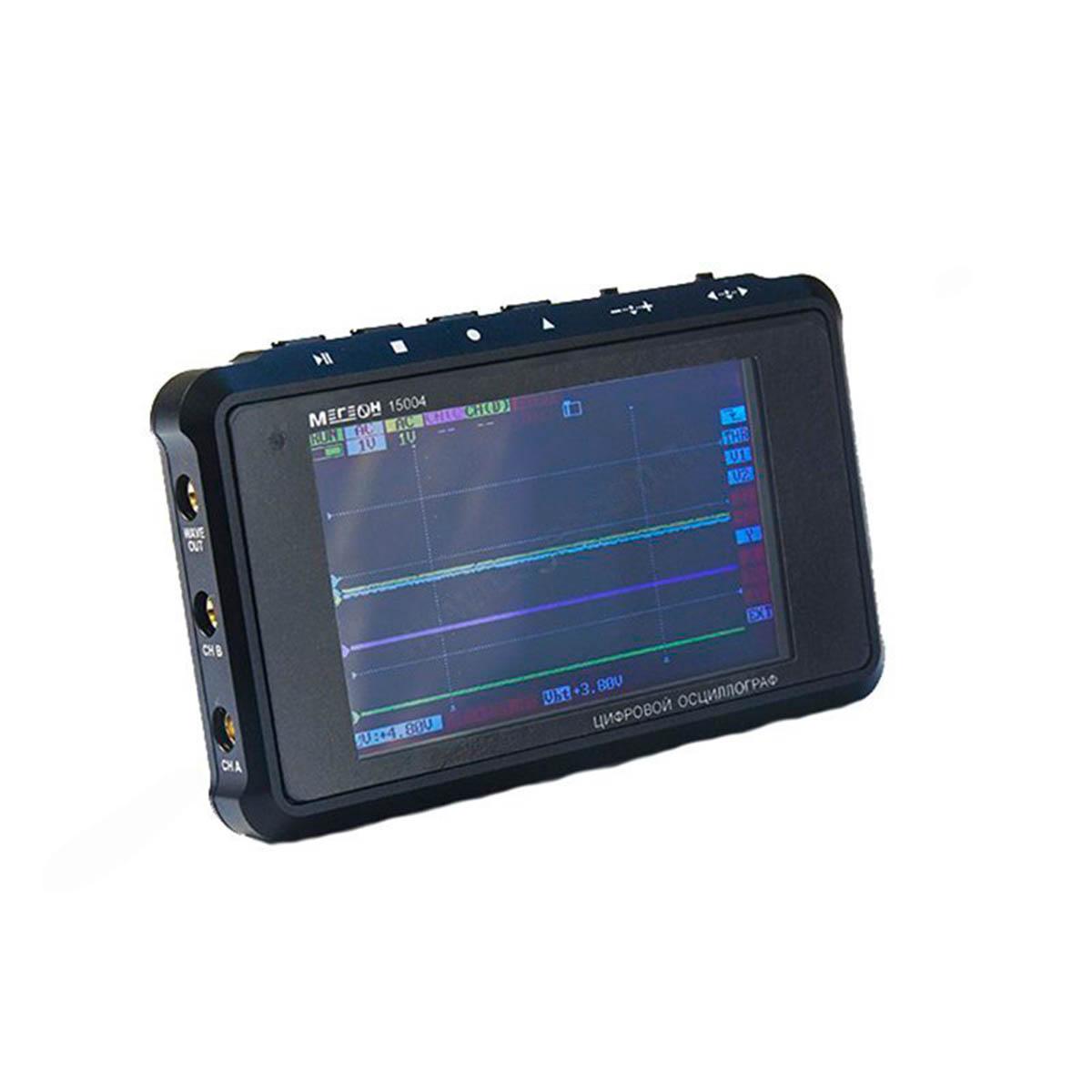

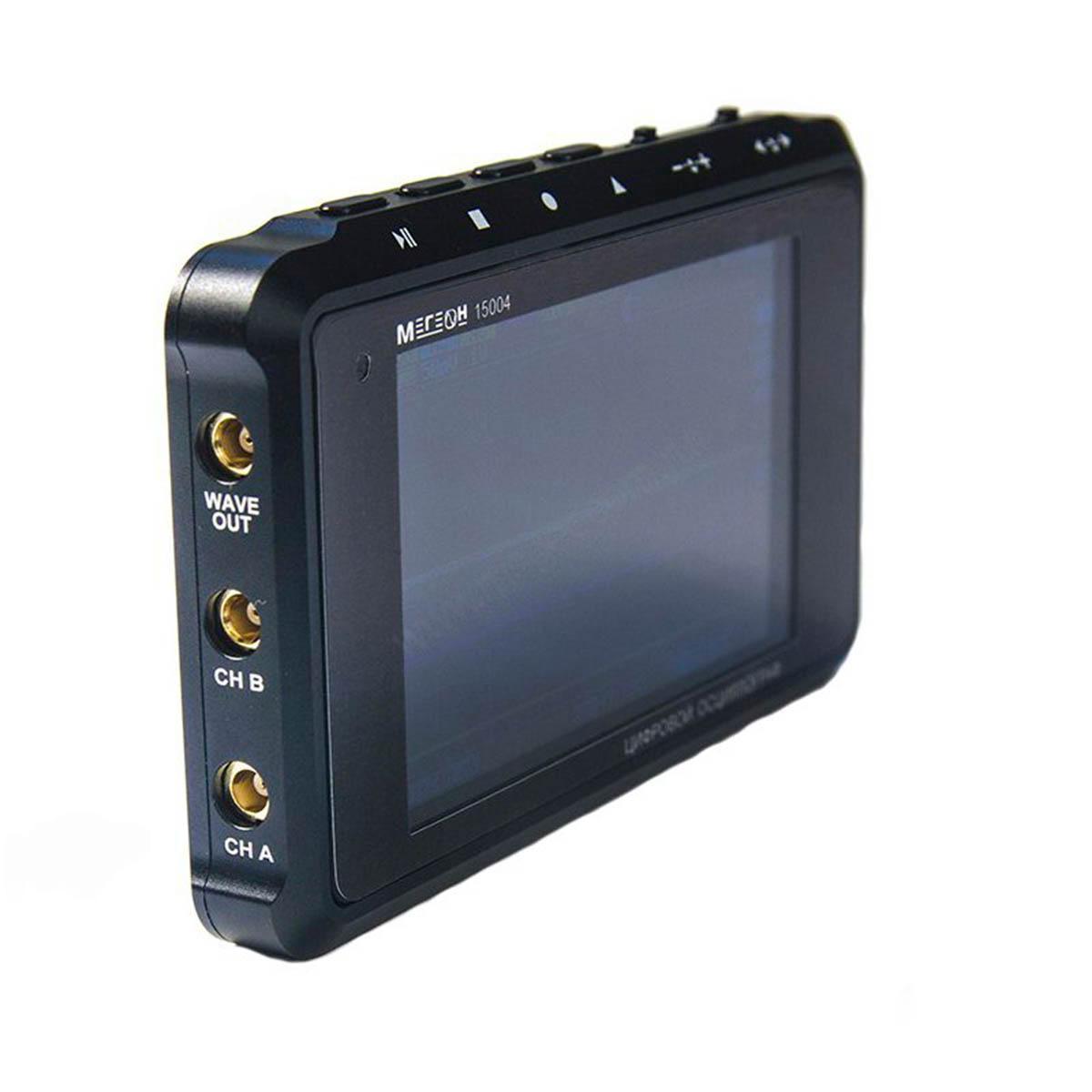

МЕГЕОН 15004 - это портативный цифровой четырёхканальный осциллограф на базе 32-битной платформы ARM Cortex-M3, предназначенный для решения инженерных задач общего назначения. Использование ПЛИС (программируемая логическая интегральная среда), и внешнего АЦП (аналого-цифровой преобразователь) позволяет значительно увеличить скорость обработки данных. Прибор имеет дисплей 320х240 точек, mini-USB порт и встроенный диск размером 2 МБ для хранения осциллограмм.

Особенности:

  • 4 канала (2 аналоговых A,B канала и 2 цифровых C,D канала)
  • Встроенный многофункциональный генератор

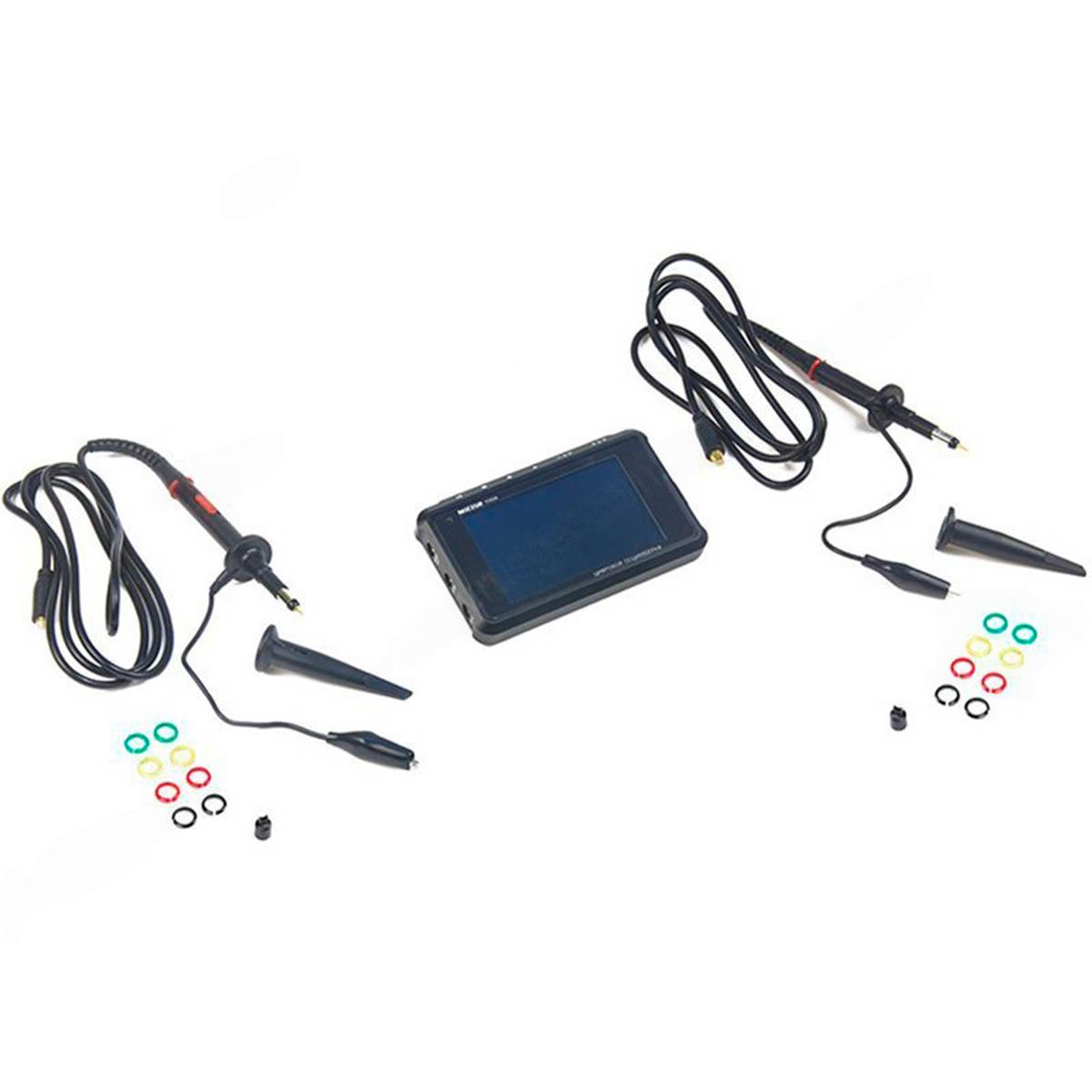

  • В комплекте 2 пробника
  • Полоса пропускания до 8 МГц
  • 72 Мвыб/сек для всех аналоговых каналов
  • Разрядность АЦП - 8 бит
  • Длина записи осциллограммы на любом канале до 4096 точек
  • До 5 часов работы без подзарядки
  • Математические функции
  • Настраиваемые измерители
  • Зарядка от USB
  • Большое количество настроек
  • Подключение к компьютеру
  • Оранжевый – горизонтальная развёртка
  • Белый – скрытие курсора, (системный индикатор)
МЕГЕОН 15004
Параметр Значение
Процессор ARM Cortex M3
Система ввода-вывода и управления FPGA
Полоса пропускания 0…8 МГц
Аналоговые каналы Количество, обозначение 2 (А, В)
Макс. напряжение при х1 ± 40Вп-п
Макс. напряжение при х10 ± 400Вп-п
Цифровые каналы Количество, обозначение 2 (C, D)
Уровни напряжения 0…2,4В – логический 0, 3…15 – логическая 1
Вертикальная чувствительность каналов А и В 20мВ…10В/Дел с шагом 1-2-5 (х1)
0,2В…100В/Дел с шагом 1-2-5 (х10)
Вертикальная чувствительность каналов С и D 0…15В фиксированная (CMOS, TTL)
Тип входов А и В Открытый, закрытый
Тип входов C и D Открытый
Вертикальное разрешение каналов А и В 8 бит
Частота выборки 30 выб/с…72Мвыб/с
Объём памяти для хранения осциллограмм 2Мб внутренняя память,  (при подключении к компьютеру работает как съёмный USB-диск)
Сохраняемая длина осциллограммы 360…4096 точек
Формат сохраняемых данных Bmp, Dat, Buf, Csv
Автоматические настраиваемые измерители 8 измерителей, выбор из 12 параметров у каждого
Фиксированные измерители 2 (амплитуда и время между курсорами)
Горизонтальная развёртка 100нс…1с с шагом 1-2-5
Режим запуска триггера Автоматический(auto),стандартный(norm),одиночный(singl),медленный(none),сканирование(scan)
Тип запуска триггера
  • Запуск по восходящему фронту,
  • Запуск по нисходящему фронту,
  • Уровень сигнала больше, чем уровень триггера
  • Уровень сигнала меньше, чем уровень триггера
  • Длительность отрицательного импульса меньше триггера
  • Длительность отрицательного импульса больше триггера
  • Длительность положительного импульса меньше триггера
  • Длительность положительного импульса больше триггера
Источник запуска триггера Каналы A,B,C,D
Уровень запуска триггера - 3,8…3,8В с шагом 40мВ
Встроенный генератор Меандр 10Гц…2МГц с шагом 1-2-5, далее 4,6,8МГц, амплитуда ≈ 2,8Вп-п скважность 10…90%
Синусоида 10Гц…20кГц с шагом 1-2-5 амплитуда ≈ 2,8Вп-п
Пила
Треугольник
Питание Встроенный Li-ion аккумулятор до 5-ти часов НР, mini-USB порт
Габаритные размеры без упаковки 100х60х15 мм
Габаритные размеры с упаковкой 190х117х45 мм
Вес  без упаковки 125 г (с аккумулятором)
Вес с упаковкой 286 г
Условия эксплуатации 5…40°С; 10…80% ОВ, 40…50°С; 10…60% ОВ
Условия хранения и транспортировки -20…60°С; 10…85% ОВ
