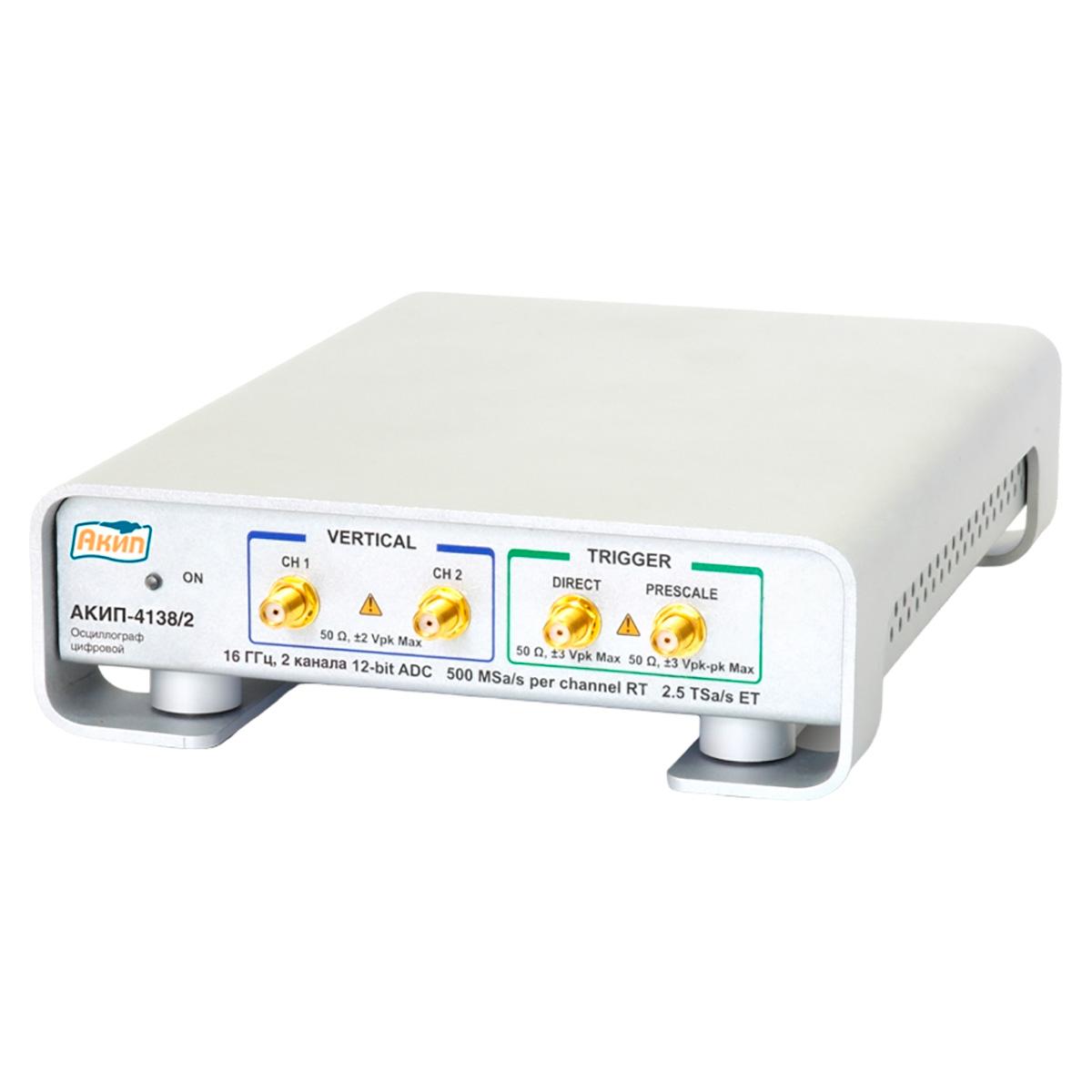

Осциллограф АКИП-4138/2

Производитель Акип
Количество:

Цена:

2 406 375 р.
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

Осциллограф АКИП-4138/2

  • Тип осциллографа: USB
  • Число каналов: 2
  • Полоса пропускания: 16 ГГц
  • Максимальный объем памяти: 250 кБ
  • АЦП (бит): 12
  • Сопротивление входа: 50 Ом
  • Интерфейс: USB
Прибор:АКИП-4138/1
Канал вертикального отклонения
Число каналов2
Полоса пропускания (-3 дБ)0 - 16 ГГц
Ограничение ПП0...500 МГц
Время нарастания (10% -90%)≤ 21,9 пс в полной ПП
≤ 700 пс (ограничение ПП)
Неравномерность АЧХ(±1 дБ)±1 дБ (≥ 3 ГГц)
Коэф. отклонения (Коткл.)10 мВ/дел … 250 мВ/дел – полна вертикальная шкала 8 делений
регулировка в последовательности: 10-12,5-15-20-25-30-40-50-60-80-100-125-150-200-250 мВ/дел
плавна регулировка с шагом 1% или лучше
При ручном вводе или калькулировании значение приращения составляет 0,1 мВ/дел.
Погрешность установки коэффициентов отклонения± 1,5%
Погрешность измерения постоянного напряжения и импульсного напряжения частотой до 100 кГц при Uсм = 0 В±(0,015·8[дел]·Ко[мВ/дел]+1 мВ), где Kо – значение коэффициента отклонения, мВ/дел
Уровень собств. шумов, с.к.з≤2,4 мВ макс. в полной ПП
Диапазон пост. смещения±1 В (регулируемое, шаг 10 мВ)
Погрешность установки уровня постоянного смещения±(0,015·|Uсм|+0,015·8[дел]·Ко[мВ/дел]+1,5 мВ), где Kо – значение коэффициента отклонения, мВ/дел
Uсм – установленное значение напряжения смещения, мВ
Входной импеданс(50 ± 1,5) Ом
Макс. входное напряжение± 1 В
Тип связи по входупо пост. току /DC (открытый вход)
Защита от перенапряжения± 2 В (пост. +перем.)
Коннектор ВЧ входасоединитель SMA-типа (розетка), совместим с PC 3.5
Врем. задержка между каналами ≤ 10 пс
Канал горизонтального отклонения
Режимы работы (развертка)основная, подсвеченная, задержанная, двойная задержанная
Коэффициент развертки (Кразв.)полная горизонтальная шкала – 10 делений: 10 нс/дел … 1000 с/дел (реальное время)
10 пс/ дел … 5 мкс/ дел(эквивалентное время)
100 мс/дел … 1000 с/дел (режим самописца/ Roll)
Разрешение1 пс (эквивалентное время)
Число сегментов (режим сегментированной памяти) 2….1024 (межсегментное время 3 мкс)
Относительная погрешность частоты внутреннего опорного генератора (δF) ±7,5*10-5
Погрешность измерения временных интервалов±(δF *10-6*Tх + 0,001*То+5*10-12), где
δF - погрешность частоты опорного генератора
Тх – измеряемый временной интервал, с
То – временной интервал, соответствующий 10 делениям горизонтальной шкалы, с
Регулируемая задержка0…4,28 с
(1 дел. Кразв.- грубо/ 0,1 дел. Кразв.- точно;
при ручном вводе или калькулировании значение приращения составляет 0,01 дел
Временной сдвиг между каналами (задержка)±50 нc
шаг установки: 100 пс (грубо), 10 пс (точно)
Синхронизация
Источники синхросигналавнутренний прямой/делитель частоты/ с восстановлением тактовой частоты
внешний прямой/делитель частоты/ с восстановлением тактовой частоты/ предварительный делитель частоты – только АКИП-4138/2
Режимы запуска разверткиавтоколебательный (Freerun), ждущий (Normal/ triggered), однократный (Single), По заданному шаблону (Pattern), По Глазу (Eye Line)
Виды синхронизациипо фронту (Edge) – любой источник в диапазоне 0…3 ГГц
c делителем частоты (Divided/2) - любой источник в диапазоне 0…6 ГГц
Восстановление тактовой частоты (Clock recovery): 6,5 МБ/с ... 11,3 ГБ/с
внешний предварительный делитель (Ext. Prescaled): 1 …16 ГГц (200 мВп-п/ синус)
Чувствительность±1 В (регулируемая, шаг 10 мВ – грубо, 1 мВ - точно)
Джиттер синхронизации, скз2 пс + 1*10-5 от задержки (для Edge, Divided)
Вход внешней синхронизацииSMA-типа (розетка), связь входа DC, 50 Ом ± 1,5 Ом
защита входа: ± 3 Впик макс
вход с предварительным делителем (Ext. Prescaled): SMA (розетка), 50 Ом (± 3Впик макс, закрытый вход/ AC), фикс. уров. нуля/ zero volts
Аналого-цифровое преобразование
Разрешение по вертикали12 бит (до 16 бит – реж. HighRes)
Частота стробирования 5 Твыб/сек - Эквив. время
Объем памяти на канала (запись)активный один канал: 500 Б … 250 кБ - эквивалентное время
50 Б … 250 кБ - реальное время
активно два канала: 500 Б … 125 кБ - Эквивалентное время
50 Б … 125 кБ - реальное время
Режимы сбора данныхобычный (стандартная выборка), усреднение, огибающая, пиковый детектор, высокое разрешение (HighRes)
Режимы дискретизацииреальное время, эквивалентное время, режим самописца (Roll), сегментированный режим
Число усреднений 2…4096
Режим выделения огибающейминимум, максимум, минимум и максимум одновременно
Маркерные измерения
Тип маркеровX-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры)
Виды измеренийАбсолютное значение, разностное значение (Delta), напряжение, время, частота, наклон (Slope -V/s)
Режимы перемещения маркеровраздельный или связанный
Относительные измеренияΔ-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы
Автоматические измерения (до 10 параметров одновременно)
По вертикалимаксимум, Минимум, Пик-пик, Верхний уровень, Нижний уровень, Амплитуда, Верх-Низ (средний ур.), Среднеезначение, DC скз, AC скз, Площадь, Ср. значение за период, DCскз за период, AC скз за период, Площадь за период, +Выброс, -Выброс
По горизонталиПериод, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов,Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик,+Джиттер скз, -Джиттер пик-пик, -Джиттер скз
Статистические измерениятекущее, минимальное, максимальное, среднее значения, среднеквадратическое отклонение (СКО)
Между параметрамизадержка (8 видов), Разность фаз (Deg/ Rad), фаза %, Gain, Gain dB
БПФамплитуда, разность амплитуд, THD, частота БПФ, разность частот БПФ
Определения вершины и основания сигналапо гистограмме, мин/мaкс. метод или произвольно (по выбору оператора)
Порогиустанавливают в процентах, вольтах или делениях. стандартно: 10-50-90 % или 20-50-80 %
Границыпроизвольная часть экрана по горизонтали
Режим измеренияповторяющийся или однократный
Математика
Математические функциивычисление и отображение до 4-х математических функций F1…F4 (сигналов)
Maтематические операторысложение, вычитание, умножение, деление, инверсия, модуль, экспонента (e), экспонента (10), логарифм (e), логарифм (10), дифференциал, интеграл, обратное БПФ, линейнаяинтерполяция, интерполяцияSin(x)/x, сглаживание, тренд и др
Гистограммы
Окно гистограммывертик. или горизонтально
построение внутри любой выбранной области экрана
Измеряемые параметрышкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации
Маски
Типы масокстандартная, автомаска, из памяти, вновь созданная, отредактированная
Стандартные маски167 стандартных масок, относящихся к стандартам SONET/SDH, Fibre Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/102, RapidIO, PCI Express, Serial ATA
Глазковые диаграммы
Измеряемые сигналыавтоизмерения параметров NRZ и RZ “глазковых” диаграмм
Измеряемые параметрыплощадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее,середина, минимум, выброс, шум, размах, основание
Сохранение и вызов сигналов
Управлениезапись и вызов установок, осциллограмм, экранов (Screen)
Сохранение на ПКзапись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом)
Внутренняя памятьзапись и вызов до 4-х сигналов (ячейки М1-М4)
Aвтопоиск сигналовобеспечивает автоустановку коэф. отклонения и напряжения компенсации, коэф. развертки и задержки, а также уровня синхронизации
Общие данные
Напряжение питания12 В ± 5%, (универс. AC/DC)
Потребляемый ток1,3 А макс
ИнтерфейсUSB 2.0 (совместим с USB 3.0)
Совместимые ОСWindows 7, Windows 8 или Windows 10 (32-бит или 64-бит)
Рабочие условиянормальные: от +5°C до +40°C для указанной в ТТД погрешности: от +15°C до +25°C
относительная влажность до 85 % при +25°C
Условия храненияот –20°C до +50°C
Относительная влажностьдо 95 % при +25°C
Габаритные размеры160 х 54 х 225 мм
Масса790 г
