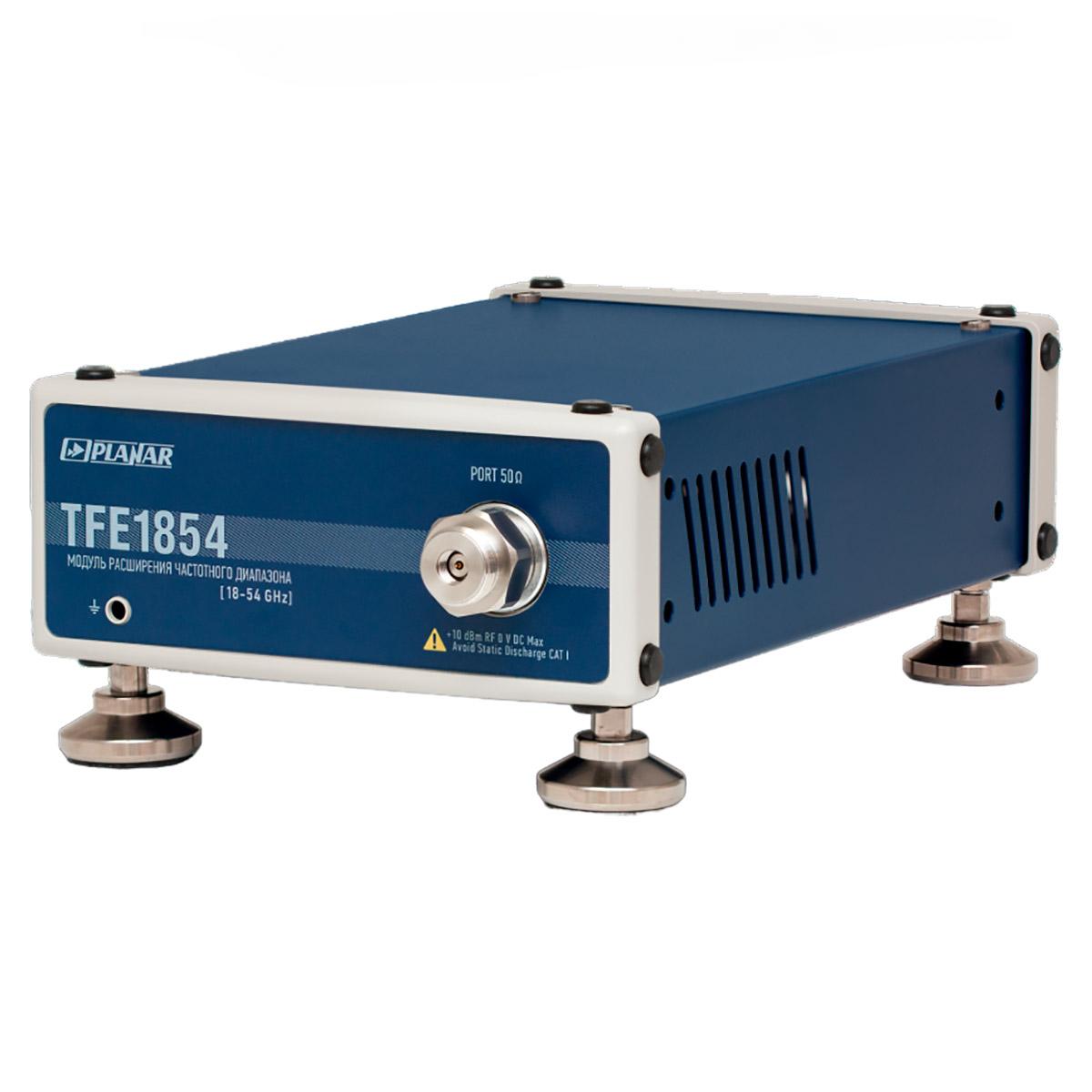

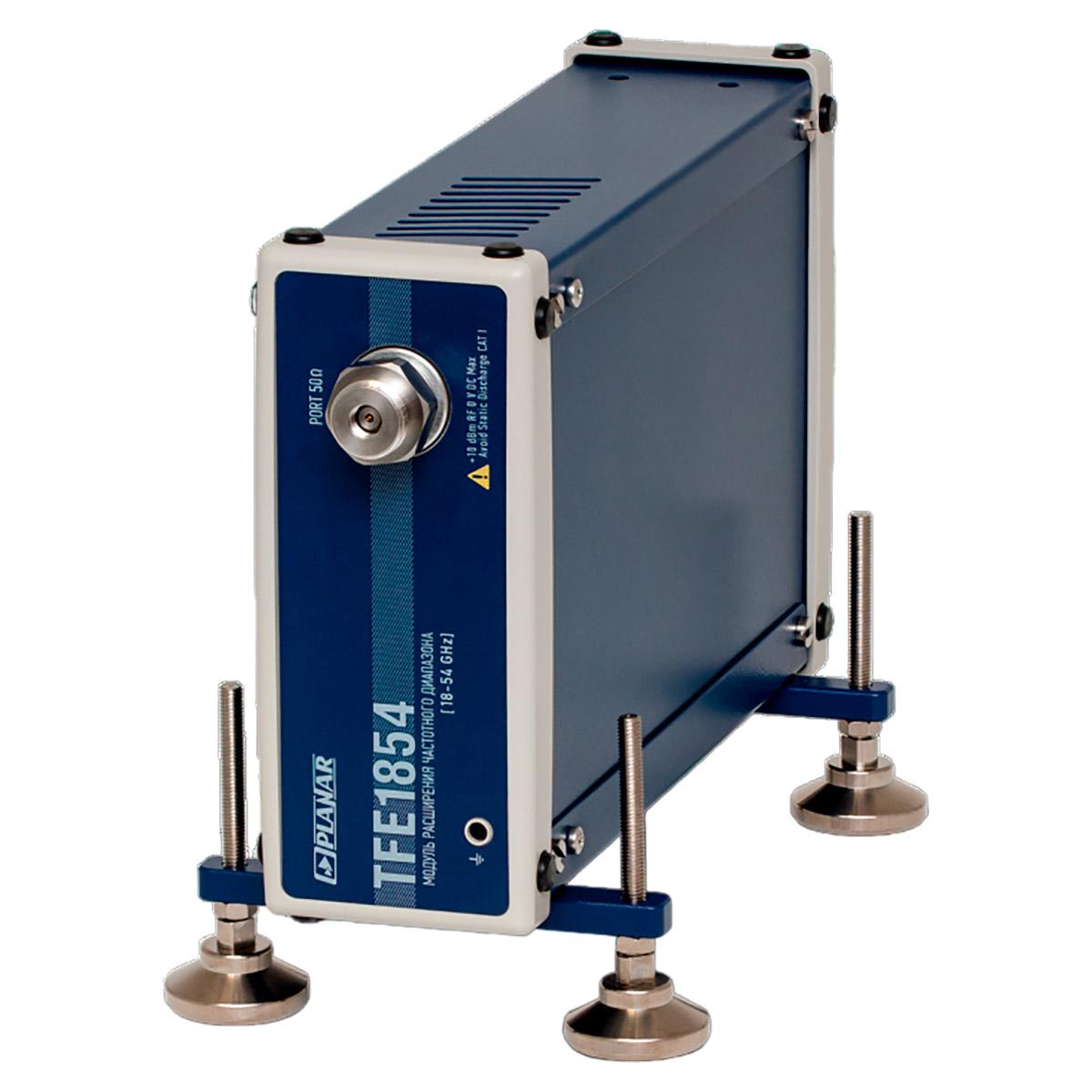

Модуль расширения частотного диапазона TFE1854R
бесплатное
бесплатноМодуль расширения частотного диапазона TFE1854R работает совместно с анализаторами цепей векторными серии Кобальт, образуя измерительную систему комплексных коэффициентов передачи и отражения в расширенном диапазоне частот. Управление системой осуществляется программным обеспечением анализатора. Автономной работы не предусмотрено, модуль без подключения к анализатору не может быть использован для проведения измерений.
Модуль TFE1854R является сверхкомпактным устройством. Он состоит из следующих основных элементов: умножителей частот измерительного и гетеродинного сигналов, широкополосного усилителя мощности с автоматической регулировкой, направленных ответвителей и преобразователей частоты. Также в состав входят платы питания и управления.
Основные отличия TFE1854R - диапазон рабочих частот 18-54 ГГц, коаксиальный измерительный тракт, прямой доступ к приемнику.
| Прибор: | Planar TFE1854R |
|---|---|
| Диапазон рабочих частот, ГГц | от 18 до 54 |
| Пределы допускаемой относительной погрешности установки частоты выходного сигнала | ±2x10–6 |
| Диапазон установки уровня выходной мощности, дБм: от 18 ГГц до 50 ГГц свыше 50 ГГц до 54 ГГц | от -20 до +3 от -20 до -6 |
| Диапазон измерений модуля коэффициента отражения | от 0 до 1 |
| Диапазон измерений модуля коэффициента передачи в диапазоне частот, дБ: от 18 ГГц до 36 ГГц свыше 36 ГГц до 50 ГГц свыше 50 ГГц до 54 ГГц | от -110 до +10 от -100 до +10 от -100 до +5 |
| Количество измерительных портов | 1 |
| Параметры измерительных портов: тип соединителей волновое сопротивление, Ом | NMD 1,85 мм, вилка 50 |
| Управление: тип соединителя интерфейс | LEMO B-series SPI |
| Напряжение питания постоянного тока, В | от 9 до 15 |
| Потребляемая мощность, Вт, не более | 25 |
| Время установления рабочего режима, ч, не более | 1 |
| Габаритные размеры (длина x ширина x высота), мм, не более | 240 x 144 x 60 мм |
| Масса, кг, не более | 2 кг |
