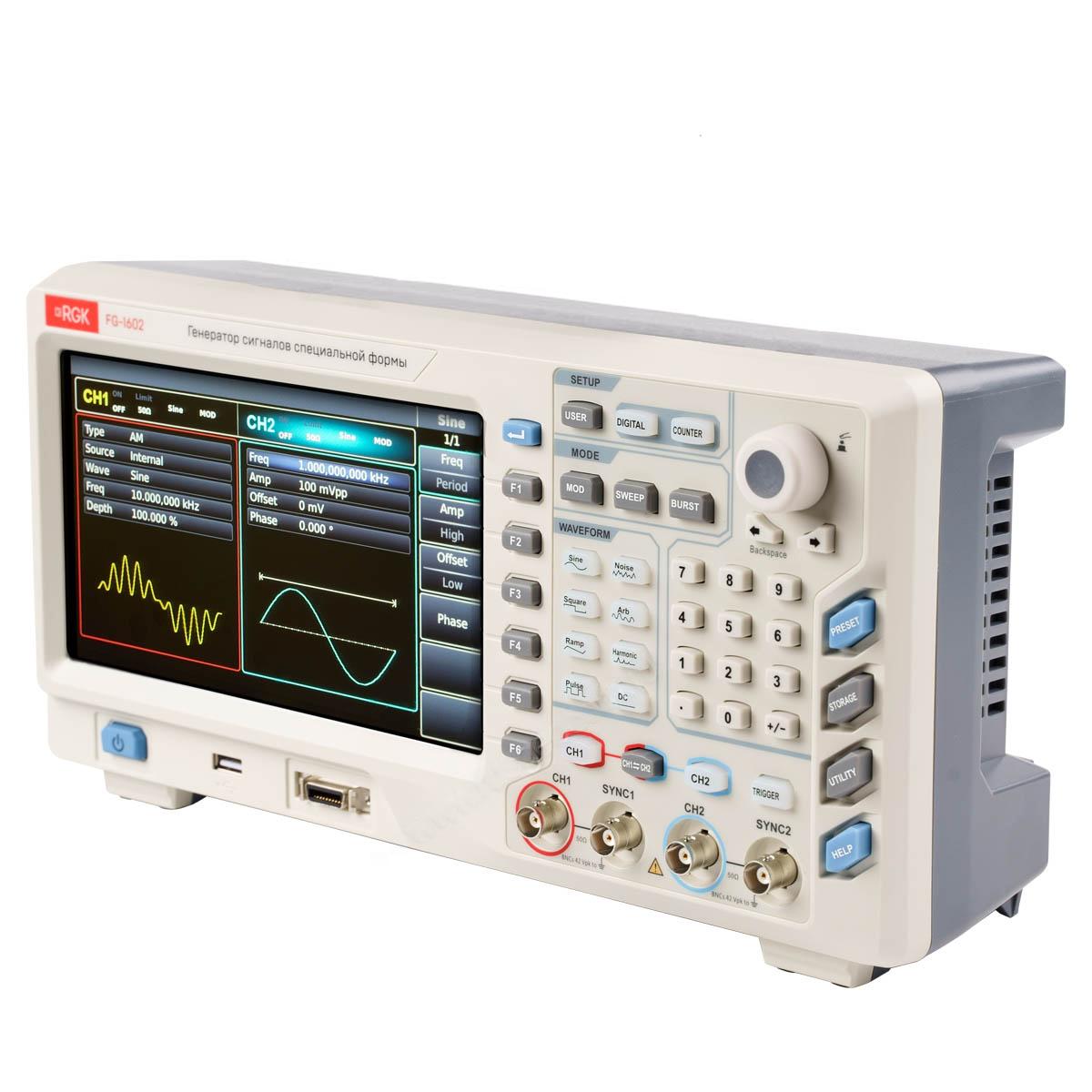

Генератор сигналов специальной формы RGK FG-1602

Производитель RGK
Количество:

Цена:

119 990 р.
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

Генератор сигналов специальной формы RGK FG-1602 – лабораторный комбинированный прибор в двухканальном исполнении, который работает на основе технологии прямого цифрового синтеза с 16-битным ЦАП, за счет чего обеспечивается высокая точность и стабильность выходных параметров. От младших представителей серии FG эта модель отличается увеличенным до 160 МГц верхним пределом частотного диапазона, конструкционным исполнением, а также расширенными эксплуатационными возможностями, повышенным удобством и наглядностью при работе.

Функциональные особенности

Двухканальный цифровой генератор сигналов произвольной формы RGK FG-1602 может воспроизводить сигналы с длительностью периода до 32 млн точек. Для хранения форм используется энергонезависимая внутренняя память объемом 7 Гб, в которой предварительно записано более 140 типовых сигналов различного вида, или съемный накопитель. Поддерживаются 13 типов модуляции сигналов встроенными средствами, режимы свипирования и пакетной передачи данных.

Преимущества

  • Улучшенная точность воспроизведения импульсных и прямоугольных сигналов с временем нарастания-спада не более 5 мс.
  • Расширенные возможности синхронизации – оба канала генератора сигналов снабжены собственными синхровыходами.
  • Поддержка работы с контроллерами – устройство оборудовано отдельным коммуникационным интерфейсом последовательных цифровых протоколов, через который в режиме DIGITAL могут передаваться данные в соответствии с кодировкой SPI, I2C или UART.

Коммуникационные возможности

Наличие USB-порта на передней панели позволяет выполнять обновление встроенного ПО генератора сигналов специальной формы RGK FG-1602, а также загружать настройки и собственные формы сигналов без соединения с ПК, используя съемный флеш-носитель. Для подключения к встроенному частотомеру, внешнему источнику опорного сигнала, устройствам для аналоговой и цифровой модуляции, а также для выдачи опорного сигнала служат соответствующие ВЧ-коннекторы с тыльной стороны корпуса. Прибор может использоваться в составе испытательных установок или других лабораторных систем, с дистанционным управлением с помощью ПК через интерфейсы USB/LAN.

Купить генератор сигналов произвольной формы RGK FG-1602, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Прибор:RGK FG-1602
Количество каналов2
Максимальная рабочая частота160 МГц
Частота дискретизациидо 500 Мвыб/с
Форма генерируемого сигналасинусоидальная, прямоугольная, пилообразная, импульсная, произвольная, шумовой сигнал, гармоники, постоянный ток
Рабочие режимывыходное стробирование, непрерывная генерация, генерация модулированного сигнала, режим свипирования (качание по частоте)
Поддерживаемые типы модуляцийамплитудная модуляция (AM), частотная модуляция (FM), фазовая модуляция (PM), амплитудная манипуляция (ASK), частотная манипуляция (FSK), фазовая манипуляция (PSK), двоичная фазовая манипуляция (BPSK), квадратурная фазовая манипуляция (QPSK), манипуляция колебания (OSK), амплитудная модуляция с подавлением несущей (DSBAM), квадратурно-амплитудная модуляция (QAM), широтно-импульсная модуляция (PWM), суммирующая модуляция (SUM)
Характеристики выходного сигнала
Размах по амплитудедо 20 МГц:
от 1 мВ до 10 В (50 Ом)
от 20 МГц до 80 МГц:
от 1 мВ до 5 В (50 Ом)
от 80 МГц до 120 МГц:
от 1 мВ до 2,5 В (50 Ом)
от 120 МГц до 160 МГц:
от 1 мВ до 1 В (50 Ом)
Погрешность установки амплитуды± (1% от установленного значения + 1 мВ)
Неравномерность АЧХ (для синусоидального сигнала с размахом по амплитуде 1 В, при нагрузке 50 Ом)до 10 МГц: ± 0,1 дБ
от 10 МГц до 80 МГц: ± 0,2 дБ
от 80 МГц до 120 МГц: ± 0,4 дБ
от 120 МГц до 160 МГц: ± 0,8 дБ
Характеристики выходного сигнала
Сопротивление50 Ом
Изоляциямаксимальное значение напряжения 42 В относительно земли
Защитазащита от короткого замыкания, в случае перегрузки сигнал автоматически отключается
Частотомер
Уровень входного сигналасовместимый с ТТЛ (200мВ ~ 9В)
Диапазон частот входного сигналаот 100 мГц до 800 МГц
Относительная погрешность измерения частоты± 51 · 10-6
Разрешение по частоте7 бит/с
Высокочастотное подавлениевключено или выключено подавление высокочастотных помех
Регулируемая чувствительность запуска0% ~ 100.0%
Тип связипо постоянному / переменному току
Дисплей
ДисплейTFT ЖК-дисплей диагональю 8 дюйма
Разрешение дисплея800 x 480 пикселей
Питание
Напряжение питанияпеременное 100-240 В, 45-440Гц, CAT II
Энергопотреблениене более 50 Вт
Предохранитель250В, 2А
Условия эксплуатации
Диапазон температур:
- рабочая
- хранения и транспортировки

от -10 до +40 ℃
от -20 до +60 ℃
Относительная влажность:
- при температуре не выше 35 ℃
- при температуре от 35 ℃ до 40 ℃

не более 90%
не более 60%
Высота над уровнем моря:
- рабочая
- хранения и транспортировки

до 3000 м
не более 15000 м
Габаритные размеры118 x 336 x 174 мм
Масса3,3 кг
