Контрольно-измерительные приборы

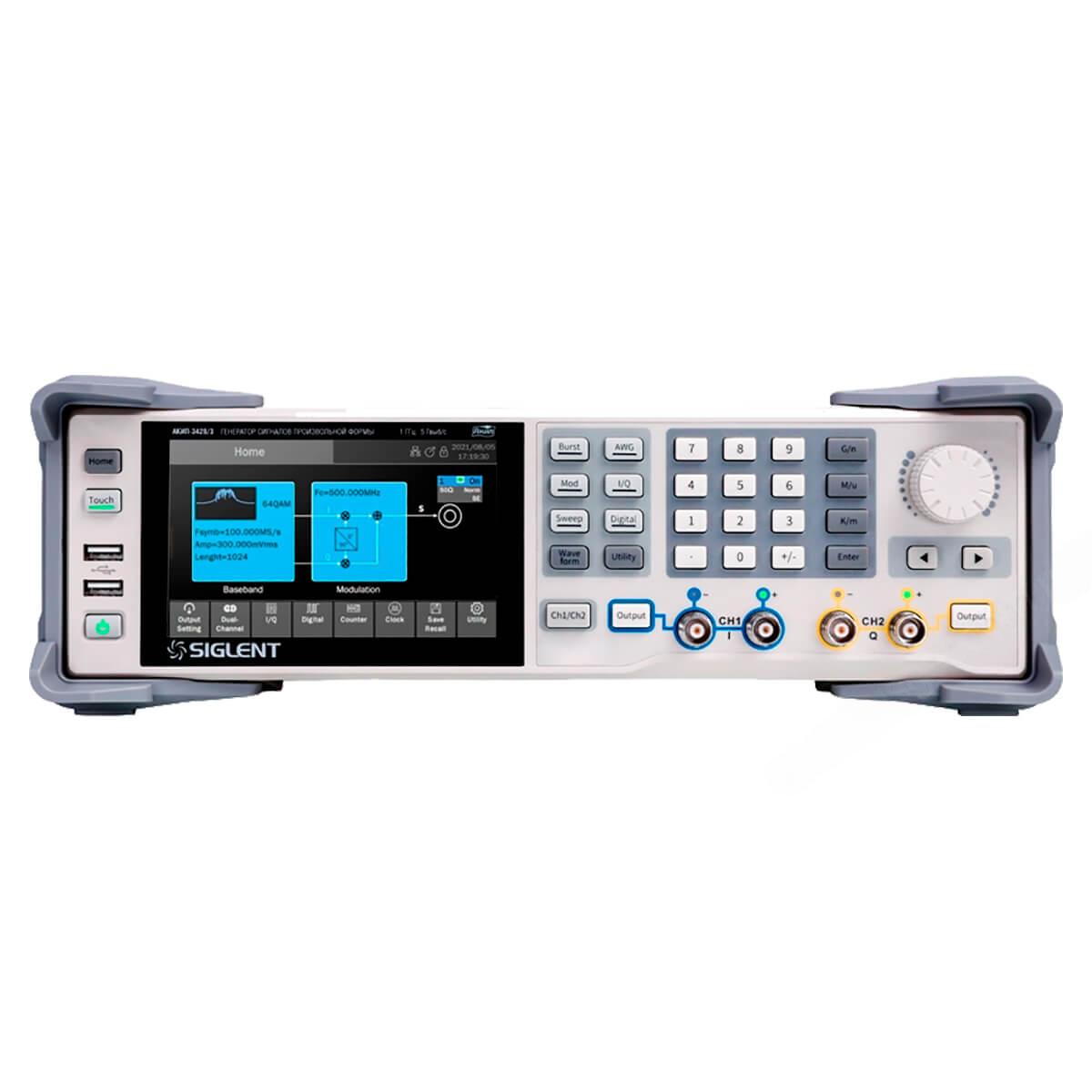

Генератор сигналов произвольной формы АКИП-3428/3
бесплатное
бесплатноГенератор сигналов произвольной формы АКИП-3428/3 представляет собой многофункциональный лабораторный прибор, внесенный в Госреестр СИ, который может использоваться на производстве, при разработке, а также для сервисных нужд и обучения. Он совмещает в себе возможности генераторов разных типов, дополнительно обеспечивая формирование периодических функций, импульсов, кодовых последовательностей, векторных сигналов при активации соответствующей опции, наложение широкого перечня аналоговых и цифровых модуляций и т.д. От других модификаций серии 3428 оборудования отличается наибольшим частотным диапазоном, обеспечивая воспроизведение белого шума и синусоидальных колебаний до 1 ГГц, произвольных сигналов до 100 МГц и прямоугольных импульсов до 240 МГц, а также повышенной скоростью передачи данных в режиме PRBS.
Особенности и возможности
В своей работе генератор АКИП-3428/3 использует технологию прямого цифрового синтеза, с задействованием 14-битного ЦАП и встроенной сегментированной памяти глубиной 512 Мвыб, а также производит формирование сложных форм из нескольких созданных сигналов методом комбинирования. Прибор способен выдавать сигналы с высокой амплитудой, в том числе с наложением постоянной составляющей, что исключает необходимость использования дополнительных усилительных устройств. Генератор сигналов поддерживает свипирование, внутреннюю и внешнюю модуляцию, в том числе мультитональную, пользовательскую и IQ – при активации соответствующей опции. Предусмотрена возможность повышения точности прибора путем его дооснащения термостабилизированным источником опорной частоты. Также в качестве опции доступна установка цифрового модуля с разрядностью 16 бит в вариантах LVTTL или LVDS.
Преимущества АКИП-3428/3
- 2-канальное исполнение позволяет использовать генератор как два отдельных источника сигналов либо реализовать функции объединения, наложения, отслеживания или копирования выходных параметров.
- Гибкое управление – прибор оборудован традиционным кнопочным интерфейсом с цифровой панелью, функциональными и навигационными клавишами и верньером для плавной подстройки, а также сенсорным дисплеем с разрешением 800 х 480 и диагональю 12.7 см; наличие портов USB и LAN обеспечивает простую интеграцию в состав лабораторных систем и автоматизированных испытательных стендов.
- Встроенный частотомер с отдельным BNC входом дает возможность выполнять частотные измерения без задействования отдельного прибора с подобными функциями.
Купить генератор сигналов произвольной формы АКИП-3428/3, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
| Прибор: | АКИП-3428/3 |
|---|---|
| Входные параметры | |
| Число каналов | 2 – аналоговые (несимметричные или дифференциальные, переключаемо) 2 – маркеры 16 – цифровые (опция) |
| Диапазон частот (синусоидальная форма) | 1 мкГц … 1 ГГц |
| Дискретность установки | 1 мкГц |
| Пределы допускаемой относительной погрешности установки частоты | стандартно: ±1×10-6 Опция: ±5×10-8 (термостатированный опорный генератор) есть вход сигнала внешней опорной частоты 10 МГц |
| Максимальная скорость выборки (синусоидальная форма) | 5 Гвыб/с |
| Разрядность АЦП | 14 бит |
| Выходной коннектор | BNC |
| Выходной уровень (Несимметричный выход) | |
| Диапазон установки уровня смещения постоянного напряжения | ±6 В (50 Ом) ±12 В (высокоомный выход) |
| Погрешность установки уровня смещения постоянного напряжения | ±(1% от уст. + 2 мВ) |
| Неравномерность АЧХ переменного сигнала | ±0,3 дБ (50 Ом, 0,32 В пик-пик относительно 1 МГц синусоидальной формы) |
| Погрешность установки уровня переменного сигнала | ±(1% от уст. (В пик-пик) + 1 мВ пик-пик) Синусоидальная форма, 10 кГц, смещение 0 В |
| Диапазон установки выходного уровня сигнала синусоидальной формы (50 Ом) | 1 мВ … 12 В пик-пик (≤ 40 МГц, 0 В смещение) 1 мВ … 6 В пик-пик (>40 ... 120 МГц) 1 мВ … 3 В пик-пик (>120 МГц) |
| Диапазон установки выходного уровня сигнала произвольной формы (50 Ом) | 1 мВ … 12 В пик-пик (≤ 20 МГц, 0 В смещение) 1 мВ … 6 В пик-пик (>20 МГц) |
| Диапазон установки выходного уровня сигнала импульсов прямоугольной формы (50 Ом) | 1 мВ … 12 В пик-пик (≤ 20 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) 1 мВ … 6 В пик-пик (>20 ... 60 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) 1 мВ … 3 В пик-пик (>60 МГц, фронт 1 нс, длит. импульса ≥ 10 нс) |
| Диапазон установки выходного уровня шумового сигнала (50 Ом) | 1 мВ … 0,669 Вскз |
| Диапазон установки выходного уровня ПСДП/ PRBS сигнала (50 Ом) | 1 мВ … 12 В пик-пик (≤ 40 Мбит/с, 0 В смещение) 1 мВ … 6 В пик-пик (>40 ... 120 Мбит/с) 1 мВ … 3 В пик-пик (>120 Мбит/с) |
| Диапазон установки выходного уровня пилообразного сигнала (50 Ом) | 1 мВ … 12 В пик-пик |
| Общие выходные параметры | внутреннее сопротивление: 50 Ом (±1 Ом) максимальный выходной ток: ±240 мА защита выхода: от перегрузки по току, от перенапряжения перекрестные помехи: -60 дБн смещение каналов: 20 пс (при одинаковом выходном уровне) |
| Выходной уровень (Дифференциальный выход) | |
| Диапазон установки уровня переменного сигнала | 20 мВ пик-пик … 2 В пик-пик (100 Ом, смещение 0 В) |
| Неравномерность АЧХ переменного сигнала | ±0,3 дБ (100 Ом, 0,5 В пик-пик относительно 1 МГц синусоидальной формы) |
| Диапазон установки дифференциального уровня | ±1 В (100 Ом) |
| Диапазон установки уровня постоянного напряжения с общей землей | ±1 В (высокоомный выход) |
| Общие выходные параметры | защита выхода: от перенапряжения перекрестные помехи: -60 дБн смещение каналов: 20 пс (при одинаковом выходном уровне) |
| Общие выходные параметры | |
| Полярность | нормальная, инвертированная |
| Регулировка сигнал/шум | от 0,1 дБн |
| Цифровой фильтр | 1 МГц … 1 ГГц |
| Стандартные формы сигналов | |
| Синусоидальная форма | |
| Диапазон частот | 1 мкГц … 1 ГГц |
| Коэффициент гармоник (при уровне не более 0 дБм) | несимметричный выход: <-55 дБн от 0 до 500 МГц <-40 дБн свыше 500 МГц до 1 ГГц дифференциальный выход: <-55 дБн от 0 до 500 МГц <-45 дБн свыше 500 МГц до 1 ГГц |
| Негармонические составляющие (при уровне не более 0 дБм) | несимметричный выход: -65 дБн Дифференциальный выход: -60 дБн |
| Плотность фазовых шумов | <-138 дБн/Гц при отстройке на 10 кГц от несущей 10 МГц |
| Генерация гармоник | генерация выходного сигнала с заданными частотными компонентами: до 16-й гармоники |
| Импульсы прямоугольной формы | |
| Частота повторения | 1 мкГц … 240 МГц |
| Дискретность установки частоты | 1 мкГц |
| Минимальная длительность фронта/среза импульса | ≤ 0,85 нс |
| Выброс на вершине и паузе импульса | ≤ 3% (100 кГц, 1 В пик-пик, 50 Ом, фронт 1 нс) |
| Скважность | от 0,001 до 99,999% дискретность установки от 0,001%, в зависимости частоты выходного сигнала |
| Джиттер | 20 пс (>10 кГц, 1 В пик-пик, 50 Ом) |
| Одинарный | |
| Частота повторения | 1мкГц … 312,5 МГц |
| Импульсный сигнал | |
| Дискретность установки частоты | 1 мкГц |
| Регулировка длительности импульса | от 1 нс дискретность установки от 10 пс. максимальная длительность импульса ограничена максимальной частотой |
| Погрешность установки длительности импульса | ±(0,01% от уст. + 0,3 нс) |
| Диапазон установки длительность фронта/среза импульса | от 1 нс до 75 с (10% ~ 90%) дискретность установки от 100 пс выходной уровень ≤ 3В пик-пик, постоянное смещение| ≤ 3 В. |
| Скважность | от 0,001 до 99,999% дискретность установки от 0,001%, в зависимости частоты выходного сигнала |
| Выброс на вершине и паузе импульса | ≤ 3% (100 кГц, 1 В пик-пик, 50 Ом, фронт 1 нс) |
| Джиттер | 20 пс (>10 кГц, 1 В пик-пик, 50 Ом) |
| Белый шум | |
| Полоса частот (-3дБ) | 1 мкГц … 1 ГГц |
| ПСДП / PRBS | |
| Максимальная скорость передачи данных | 312,5 Мбит/с |
| Длина последовательности | 2 ͫ¯¹ , m = 3,4, ..., 32 |
| Минимальная длительность фронта/среза импульса | 0,5 нс (10% ~ 90%, 1 В пик-пик, 50 Ом) |
| Пилообразная, треугольная формы | |
| Диапазон частот | 1 мкГц … 10 МГц |
| Нелинейность (максимум) | 1,5% (1 кГц, 1 В пик-пик, симметрия 50 %) |
| Перестраиваемая симметрия | 0,0 … 100,0% |
| Постоянное напряжение (DC) | |
| Диапазон установки уровня постоянного напряжения | ±6 В (50 Ом) ±12 В (высокоомный выход) |
| Погрешность установки уровня постоянного напряжения | ±(1% от уст. + 2 мВ) |
| Сигналы произвольной формы | |
| Режим AFG | |
| Диапазон частот | 1 мкГц … 100 МГц |
| Скорость выборки | 2,5 Гвыб/с |
| Длина сигнала | 32000 точек |
| Длительность фронта/среза | 450 пс (10% … 90%, 1 Впик-пип, 50 Ом) |
| Источник сигнала | встроенные в память, загрузка из файла, импорт из ПО EasyWaveX |
| Режим AWG | |
| Диапазон регулировки скорости выборки | от 0,01 выб/с до 2,5 Гвыб/с |
| Диапазон регулировки длины сигнала | от 24 точек до 512 Мточек |
| В режиме формирования последовательности, минимальная длина сигнала - 64 точки. При длине сигнала меньше 256 точек, значение длины должны быть целым числом, кратным 16. | |
| Вертикальное разрешение | 14 бит |
| Режимы интерполяции | удержание 0-го порядка, линейное, sinc, sin27, sinc13 |
| Формирование последовательности | число сегментов: 1... 1024 число повторений сегментов: 1... 65535 режим работы: непрерывный, одиночный/пакетный, бесконечный, пошаговый, расширенный источник запуска: ручной, задержанный, внешний |
| Источник сигнала | встроенные в память, загрузка из файла, импорт из ПО EasyWaveX |
| Джиттер | 50 пс (для шаблона ”010101”, 1 В пик-пик,50 Ом, 2,5 Гвыб/с) |
| Векторный генератор (Опция) | |
| Векторные (I/Q) сигналы (Опция) | |
| Диапазон регулировки символьной скорости | от 250 символов/c до 500 Мсимволов/c |
| Длина сигнала | 512 Мточек |
| Диапазон регулировки несущей частоты | 1 мкГц … 1 ГГц |
| Вертикальное разрешение | 14 бит |
| Форматы модуляции | 2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, OQPSK, D8PSK,8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK,8FSK, 16FSK, MSK, мультитональная (MultiTone), пользовательская (Custom – через ПО EasyIQ) |
| Полоса пропускания | 150 МГц – калиброванное значение |
| I/Q-модулятора | до 625 МГц – в зависимости от символьной скорости и установок фильтра |
| Остаточный модуль вектора ошибки (EVM) | 2,5% (64QAM, несимметричный выход, полоса пропускания I/Q модулятора 150 МГц) |
| Виды последовательностей | PN7, PN9, PN15, PN23, пользовательские (через ПО EasyIQ) |
| Источник сигнала | встроенные в память, загрузка из файла, импорт из ПО EasyIQ |
| Калибровка IQ | баланс, смещение и угол |
| Модуляции | |
| АМ, ЧМ | |
| Формы несущей | стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | внешний, внутренний, канал |
| Модулирующее колебание (внутреннее) | синус, меандр, пила, треугольник, шум, СПФ |
| Частота модуляции | 1 мГц ... 2 МГц – внутренний |
| Коэффициент АМ | 0,00 ... 120,00 % (АМ) |
| Пиковая девиация (ЧМ) | до 0,5 * Гц максимальной частоты генератора |
| ФМ | |
| Формы несущей | стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | внешний, внутренний, канал |
| Модулирующее колебание (внутреннее) | синус, меандр, пила, треугольник, шум, СПФ |
| Частота модуляции | 1 мГц ... 2 МГц – внутренний |
| Диапазон установки девиации фазы | 0º ... 360º |
| ШИМ | |
| Формы несущей | импульс |
| Источник модуляции | внешний, внутренний, канал |
| Модулирующее колебание (внутреннее) | синус, меандр, пила, треугольник, шум, СПФ |
| Частота модуляции | 1 мГц ... 2 МГц – внутренний |
| АМН, ЧМН, ФМН | |
| Формы несущей | стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Источник модуляции | внешний, внутренний, канал |
| Модулирующее колебание (внутреннее) | меандр (скважность 50 %) |
| Частота модуляции | 500 мкГц ... 61 МГц – внутренний до 10 МГц – внешний |
| Частота скачка | 1 мГц ... 2 МГц |
| ГКЧ | |
| Формы несущей | стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ |
| Диапазон установки времени качания | 1 мс … 1000 с |
| Диапазон установки времени задержки запуска | 1,963 мкс … 10 с |
| Диапазон частот (старт/стоп) | синус: 1 мкГц … 2 ГГц прямоугольник: 1 мкГц … 770 МГц |
| Закон качания | линейный, логарифмический |
| Тип качания | возрастание или убывание |
| Источник синхронизации | внешний, внутренний, ручной |
| Пакетный режим | |
| Формы сигналов | стандартные формы сигналов (кроме: DC) + СПФ |
| Режим запуска | синхронизированный, по строб-импульсу, ручной |
| Период повторения | 1 мкс … 1000 с |
| Число импульсов в пакете | 1 … 1000000 импульсов |
| Начальная/конечная фаза | 0° … +360° |
| Диапазон установки времени задержки запуска | 2,079 мкс … 10 с |
| Дополнительные характеристики | |
| Частотомер | |
| Частотный диапазон | 100 мГц … 400 МГц – открытый вход (DC) 1 Гц … 400 МГц – закрытый вход (AC) |
| Измерения | частота, счет импульсов |
| Вход | 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл |
| Чувствительность | открытый вход (DC), максимальный входной уровень ±2,5 В 100 мВскз (< 100 МГц), 200 мВскз (100 - 200 МГц), 500 мВскз (> 200 МГц) закрытый вход (AC), максимальный входной уровень ±5 В 100 мВскз (< 100 МГц), 200 мВскз (100 - 200 МГц), 500 мВскз (> 200 МГц) |
| Входной коннектор | BNC |
| Цифровые каналы (Опция) | |
| Число каналов | 16-бит |
| Диапазон установки скорости передачи данных | 1 мбит/с … 1 Гбит/с – LVDS 1 мбит/с … 2 Мбит/с – LVTTL |
| Выходной стандарт | LVDS - низковольтная дифференциальная передача сигналов LVTTL - низковольтная передача сигналов тип выходного стандарта зависит от выбранной опции |
| Дополнительные входы / выходы | |
| Вход сигнала опорной частоты | BNC-тип, на задней панели входная частота: 10 МГц (±0,1 мГц) минимальный входной уровень: 1,4 В пик-пик (50 Ом). |
| Выход сигнала опорной частоты | BNC-тип, на задней панели выходная частота: 10 МГц выходной уровень: 3,3 В пик-пик (50 Ом) |
| Внешняя модуляция | BNC-тип, на задней панели диапазон входных частот: 0 … 1 МГц импеданс: 10 кОм входной уровень: ±5 В пик-пик |
| Синхровход/строб | BNC-тип, на задней панели импеданс: 100 кОм входной уровень: VIH 2 В ... 5,5 В, VIL -0,5 В ... 0,8 В минимальная длительность импульса 100 нс время отклика: 2,28 мкс (ГКЧ), 2,07 мкс (пакетный режим Импульс, остальные формы – 1,96 мкс) |
| Синхровыход | BNC-тип на задней панели импеданс: 50 Ом частота: 1 МГц выходной уровень: VOH 3,8 В, VOL 0,44 В |
| Маркер | 2, BNC- тип на задней панели. Импеданс: 50 Ом диапазон установки задержки маркера: 0,0 нс … 2,3 мкс. длительность импульса: 108 нс. длительность фронта/среза: 25,6 нс. джиттер: 400 пс |
| Общие данные | |
| Дисплей | графический ЖК-дисплей, диагональ 12,7 см емкостной сенсорный разрешение: 800х480 |
| Интерфейсы | 3 - USB 2.0 Host, USB 2.0 Device(USBTMC) LAN 10M/100M (VXI-11/Telnet/Socket/WebServer) GPIB опция (адаптер GPIB - USB ) |
| Напряжение питания | 100…240 В (±10%), 50/60 Гц, 110 Вт |
| Условия эксплуатации | 0°С ... +50°С, относительная влажность ≤90% (+30°С), ≤50% (+50°С) |
| Условия хранения | -20°С ... +60°С, относительная влажность ≤ 95% |
| Габаритные размеры | 338 × 113 × 369 мм (Ш х В х Г) возможность монтажа в 19 стойку (Опция SSG-RMK), высота 3U |
| Масса | 4,4 кг |
