Генератор импульсов АКИП-3310
Официальная гарантия
от магазина
Лизинг
Рассрочкадоставки и полную комплектацию
заказа
Поверка
Ремонт

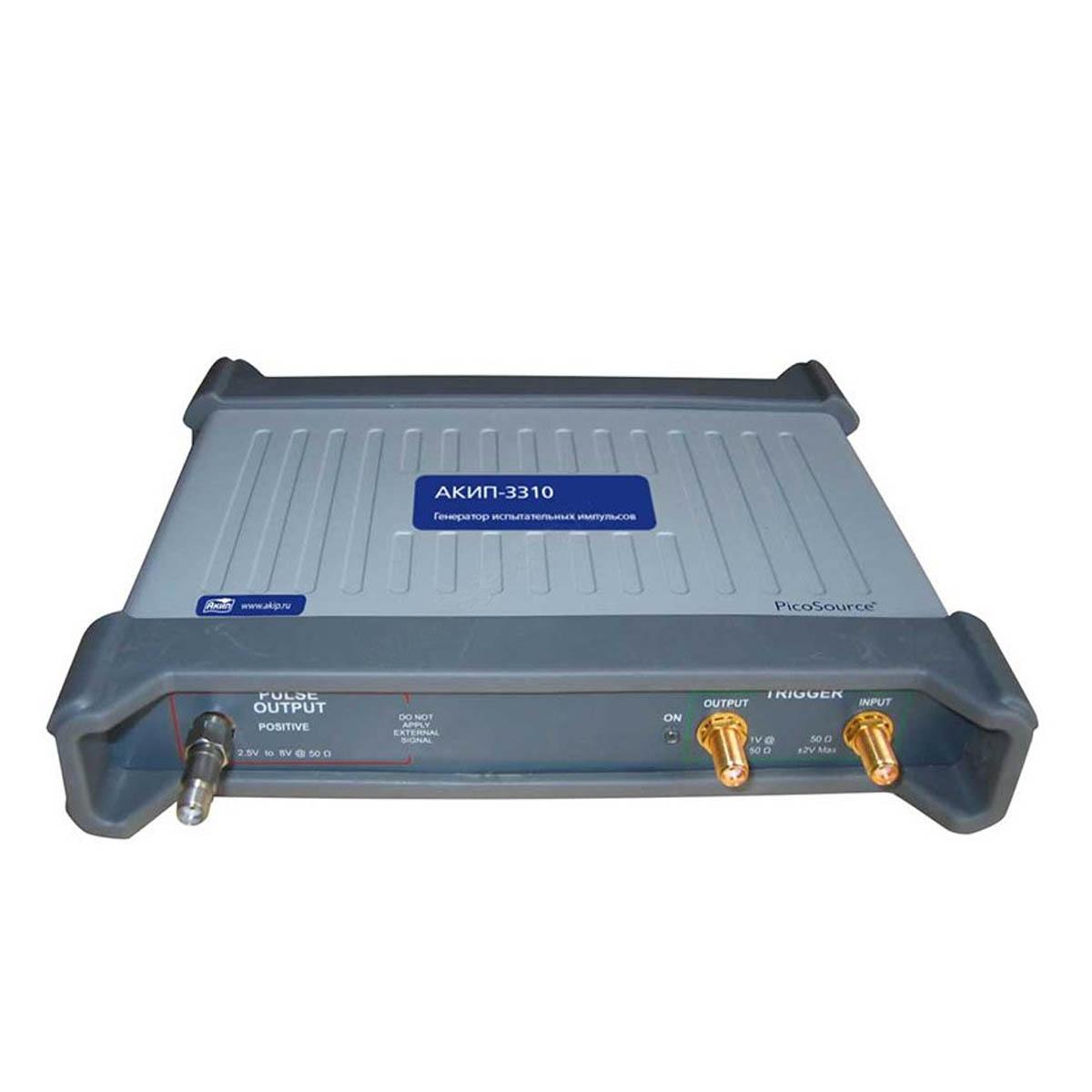

ОбучениеГенератор импульсов АКИП-3310 создает сигнал определенной формы, который используется при настройке электронных схем. Устройство используется при ремонте, наладке и проверке различного радио и иного электронного оборудования.
Основные характеристики:
- оложительная полярность.
- Длительность среза 8 нс.
- Внутренний и внешний источник синхрозапуска.
- Входное сопротивление 50 Ом.
- В комплект поставки входят аттенюатор и соединительные коаксиальные кабели.
Генератор позволяет создавать импульсные сигналы с низким уровнем джиттера 3 пс. Интегрированные импульсные выходы оптимизированы для генерации сигнала с высокой скоростью нарастания, что позволяет выполнять рефлектометрию во временной и спектральной областях.
Установлен внутренний генератор синхронных электрических импульсов с регулировкой от 200 нс до 4 мкс. Дифференциальные выходы генератора АКИП-3310 позволяют работать с дифференциальными гигабитными сетями передачи данных и системами SATA, USB3, HDMI, Ethernet.
Выходной сигнал генератора имеет вид импульса с положительной полярностью. Выходное сопротивление составляет 50 Ом. Погрешность установки уровня находится в пределах 10% в ту или иную сторону от нужного значения.
Выходная амплитуда генерируемого сигнала находится в промежутке от 2,5 до 8 В с возможностью регулировки с дискретностью в 10 мВ. Отклонения при установке амплитуды не превышают 10%. Длительность фронта сигнала - менее 50 пс, продолжительность среза - 8 нс.
Вход внешней синхронизации работает в полосе частот от 0 до 1 ГГц с сопротивлением 50 Ом и максимальным входным уровнем +16 дБм или +/- 2 В. Выбор нарастающего или спадающего фронта запуска позволяет подключать к генератору АКИП-3310 внешние согласования для работы в составе диагностических комплексов.
Программируемая регулировка запуска выполняется с шагом 25нс. Благодаря этому, вы можете использовать генератор для долговременной диагностики подключенного оборудования.
Управление генератором осуществляется с помощью ПК, подключаемого по USB-кабелю. Поставляемое в комплекте программное обеспечение позволяет не только выполнять все виды работ, но и составлять наглядные отчеты и заключения, а также работать с другими радиоизмерительными приборами .
Купить генератор импульсов АКИП-3310, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
| АКИП-3310 | |
|---|---|
| Выходные параметры | |
| Вид выходного сигнала | Последовательность один очных импульсов прямоугольной формы положительной полярности с регулируем ыми амплитудными и частотными параметрами |
| Выходной импеданс | 50 Ом |
| Полярность | Положительная |
| Тип разъема основного сигнала | SMA (f) – розетка |
| Выходная амплитуда | 2,5 В ... 8 В с шагом 10 мВ (на 50 Ом) |
| Погрешность установки выходной амплитуды | ± 10% |
| Скважность | 50% максимум – для выхода амплитуды 2,5...4 В 20% максимум - для выхода амплитуды 4,01...6 В 10% максимум - для выхода амплитуды 6,01...8 В |
| Длительность фронта | < 50 пс (10% ... 90%) |
| Длительность среза | 8 нс (10% ... 90%) |
| Общие временные параметры (Timing) | |
| Источник синхрозапуска | Внутренний, внешний |
| Режим синхрозапуска | Непрерывно или ручной (однокр. событие) |
| Джиттер относительно переднего фронта (с.к.з.) | 3 пс типично ( <3 ,5 пс максимум |
| Задержка послезапуска | 48 нс ± 2 нс, фиксированное значение |
| Длительность импульса | 200 нс ... 4 мкс с шагом 25 нс |
| Погрешность установки длительности | ±50 нс + 0,1Ти (Ти – длительность импульса) |
| Джиттер импульса (с.к.з.) | < 150 пс |
| Задержка внешнего запуска | 1 мкс ... 1,3 мс с шагом 200 нс |
| Внутренний синхроимпульс | Установка периода: 1 мкс ... 1 с с шагом 200 нс. Погрешность установки: ± ( 10 нс +100 ppm х P ), ( P - период) |
| Вход внешней синхронизации (Ext trig inp) | |
| Полоса частот | 0...1 ГГц |
| Чувствительность | 20 мВ п - п в диапазоне 0...100 МГц ; 20...100 мВ (увеличивается линейно) в диапазоне 101 МГц...1 ГГц |
| Входной импеданс | 50 Ом |
| Входной разъем | SMA (f) – тип розетка |
| Максимальный входной уровень | + 16 дБм, или ± 2 В ( DC + AC пик) |
| Фронт запуска | Нарастающий или спадающий (на выбор) |
| Регулируемый уровень внешнего запуска | - 1 В ... +1 В с шагом 1 мВ |
| Джиттер синхроимпульса относительно импульса внешнего запуска (с.к.з.) | не более 2.5 пс тип значение, не более 3 пс максимальное значение |
| Выход сигнала синхронизации | |
| Вид выходного сигнала | положительная полярность |
| Входной импеданс | 50 Ом ±0,5 Ом |
| Тип в ходного разъема | SMA (f) – розетка |
| Выходной уровень | 700 мВ |
| Длительность импульса | 500 нс, ± 100 нс |
| Время нарастания | ≤ 400 пс (10% ... 90%), ≤ 300 пс (20% ... 80%) |
| Общие данные | |
| Системные требования | ОС WIN XP ( SP 2) , Vista, WIN 7, WIN 8 (кроме RT) 32/ 64 битн |
| Источник питания | 5 В ±5 % 1.6 A, 8 Вт (с етевой адаптер ~220 В) |
| Интерфейс | USB 2.0 ( USB 1.1 и USB 3.0 совместимый) |
| Рабочие условия | +5...+35 °С / не более 85% отн. влажности |
| Условия хранения | - 20...+50 °С/ < 9 5% отн. влажности |
| Габаритны | 190 х 180 х 40 мм |
| Масса | 560 г |
