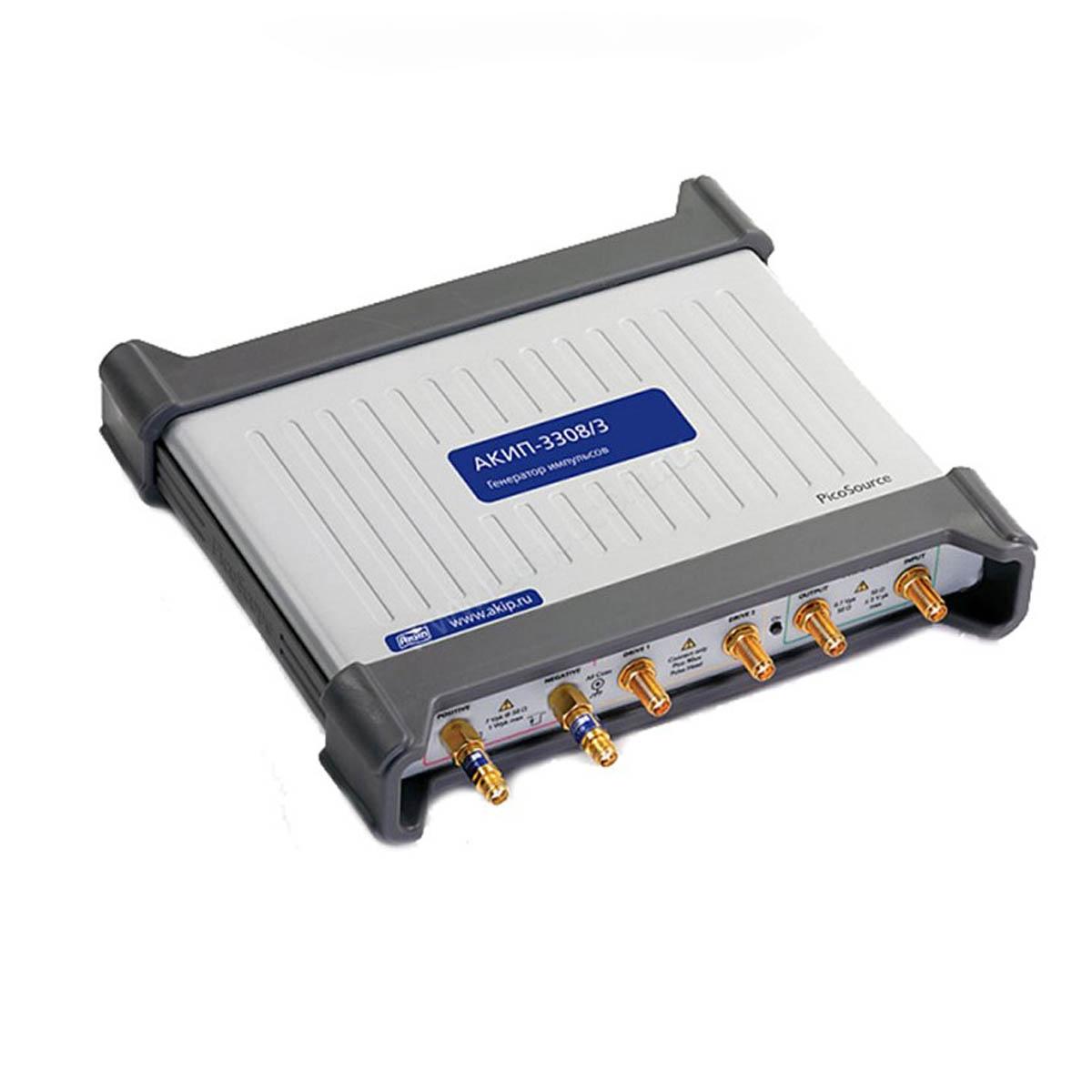

Генератор импульсов АКИП-3308/1

Производитель Акип
Количество:

Цена:

1 627 984 р.
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

Генератор импульсов АКИП-3308/1 создает сигнал определенной формы, который используется при настройке электронных схем. Кроме того, с помощью прибора можно проверять работу широкополосного и импульсного радарного оборудования.

Основные характеристики:

  • Интегрированные выходы: дифференциальный, время нарастания 40 пс, амплитуда от 2,5 В до 6 В.
  • Вход/выход синхронизации с низким уровнем джиттера.
  • Диапазон установки длительности импульса от 200 нс до 4 мкс.
  • Внутренний генератор синхроимпульсов с регулируемым периодом от 1 мкс до 1 с.
  • Задержка запуска.
  • Высокая точность генерируемых импульсов.

Генератор позволяет создавать импульсные сигналы с низким уровнем джиттера 3 пс. Интегрированные импульсные выходы оптимизированы для генерации сигнала с высокой скоростью нарастания, что позволяет выполнять рефлектометрию во временной и спектральной областях.

Установлен внутренний генератор синхронных электрических импульсов с регулировкой от 1 мкс до 1 с. Дифференциальные выходы генератора АКИП-3308/1 позволяют работать с дифференциальными гигабитными сетями передачи данных и системами SATA, USB3, HDMI, Ethernet.

Компенсация фазового сдвига облегчает проведение всех видов дифференциальных измерений. Этим обеспечивается кооректировка фазового сдвига до 1нс для интегрированных выходов и до 200 пс для выходов с преобразователем на основе туннельного диода с разрешением 1 пс.

Выходной сигнал генератора имеет вид импульса с положительной или отрицательной полярностью. Выходное сопротивление составляет 50 Ом. Погрешность установки уровня находится в пределах 10% в ту или иную сторону от нужного значения.

На корпусе генератора АКИП-3308/1 имеется интегрированный выход с временем нарастания 60 пс и амплитуой колебаний в пределах от 2,5 В до 6 В. Присутствует возможность компенсации фазового сдвига с разрешением в 1 пс.

Управление генератором осуществляется с помощью ПК, подключаемого по USB-кабелю. Поставляемое в комплекте программное обеспечение позволяет не только выполнять все виды работ, но и составлять наглядные отчеты и заключения, а также работать с другими радиоизмерительными приборами.

Генератор применяется для измерения TDR/TDT параметров сети и тестирования их на соответствие нормативам. Также, с помощью этого устройства, вы можете выполнять спектральные измерения, определение перекрестных помех и джиттера, тестирование полупроводников, исследование сигналов ультраширокополосных импульсных радаров.

Купить генератор импульсов АКИП-3308/1, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.

АКИП-3308/1
ИНТЕГРРОВАННЫЙ ВЫХОД
Вид выходного сигнала Импульс с положительной или отрицательной полярность ю с возвращением к 0 В
Выходной импеданс 50 Ом
Выходной разъем sma (f) - тип
Выходной уровень 2,5 В ... 6 В с шагом 10 мВ
Погрешность установки уровня ± 10%
Скважность 50% макс. – для выходного уровня ≤ 4 В
20% макс. - для выходного уровня > 4 В
Компенсация фазового сдвига с разрешение Разрешение 1 пс для диапазон а ≥ 2 нс
Время нарастания Положительный/отрицательный импульс, сглаженный (smooth) режим < 60 пс (10% ... 90%)
Отрицательный импульс, быстрый ( fast ) режим < 50 пс (10% ... 90%)
Импульсные аберрации
< +20%, – 10% для первых 2 нс
< ±7% до 10 нс
< ±2% до ( длит. импульс. – 50 нс )
< +40%, – 10%
Время спада < 8 нс (10% ... 90%)
ПРЕОБРАЗОВАТЕЛЬ НА ОСНОВЕ ТУННЕЛЬНОГО ДИОДА
Положительный преобразователь Импульс с положительной полярностью и уровнем < 70 мВ
Отрицательный преобразователь Импульс с отрицательной полярностью и уровнем < - 70 мВ
Выходной импеданс 50 Ом, ± 2 Ом
Выходной разъем N(m) - тип
Выходной уровень 200 мВ, фиксированное значение
Погрешность установки уровня ± 25%
Компенсация фазового сдвига с разрешение Разрешение 1 пс для диапазона ≥ 200 пс
Время нарастания < 40 пс (10% ... 90%)
Импульсные аберрации < ±20% для первых 2 нс
< ±7% до 15 нс
< ±2% до (длит. импульс. – 50 нс)
Время спада < 8 нс (10% ... 90%)
Масса, габариты преобразователя 125 г, 80 x 28 x 25 мм
ОБЩИЕ ВРЕМЕННЫЕ ПАРАМЕТРЫ
Источник синхрозапуска Внутренний, внешний, ручной
Джиттер относительно переднего фронта 3.5 пс СКЗ макс.
Задержка после запуска 42 нс ± 2 нс, фиксированное значение. Позволяет выполнить синхронизацию генератора с стробоскопическим осциллографом
Длительность импульса 200 нс ... 4 мкс с шагом 25 нс
Погрешность установки длительности ±10% ±50 нс
Джиттер длительности импульса < 0,015% от длительности импульса (СКЗ)
Задержка внешнего запуска 1 мкс ... 1,3 мс с шагом 200 нс
Внутренний синхроимпульс Установка периода: 1 мкс ... 1 с с шагом 200 нс.
Погрешность установки: 0,01% ±10 нс
ВХОД ВНЕШНЕЙ СИНХРОНИЗАЦИИ
Входной импеданс 50 Ом
Входной разъем sma (f) - тип
Макс. входной уровень + 16 дБм, или ± 2 В DC или AC пик
Полоса частот 1 ГГц, связь по входу DC
Фронт запуска Нарастающий или спадающий (переключаемо)
Уровень синхронизации - 1 В ... +1 В с шагом 1 мВ
Чувствительность < 50 мВ пик - пик ( DC ... 100 МГц), линейное нарастание до 100 мВ пик - пик до 1 ГГц
Минимальная длительность импульса 500 пс при 100 мВ пик - пик
ВЫХОД СИГНАЛА СИНХРОНИЗАЦИИ
Вид выходного сигнала Импульсный сигнал с фиксированными амплитудными и временными параметрами, положительная полярность, запуск по нарастающему фронту
Входной импеданс 50 Ом, ±0,5 Ом
Входной разъем sma (f) - тип
Выходной уровень > 700 мВ фиксировано значение, логический минимум 0 В ± < 100 мВ
Длительность импульса 500 нс, ± 100 нс
Задержка между синхроимпульсами 4 нс, ± 1 нс
Джиттер между синхроимпульсами 3 пс СКЗ, макс
Время нарастания < 400 пс (10% ... 90%)
ОБЩИЕ ДАННЫЕ
Источник питания Адаптер напряжения AC/DC (1,6 А, 5 В, 8 Вт)
Интерфейс USB 2.0 (USB 1.1 и USB 3.0 совместимый)
Рабочая температура/влажность +5…+35 °С /менее 80%
Габаритные размеры, масса 190 х 180 х 40 мм; 560 г
