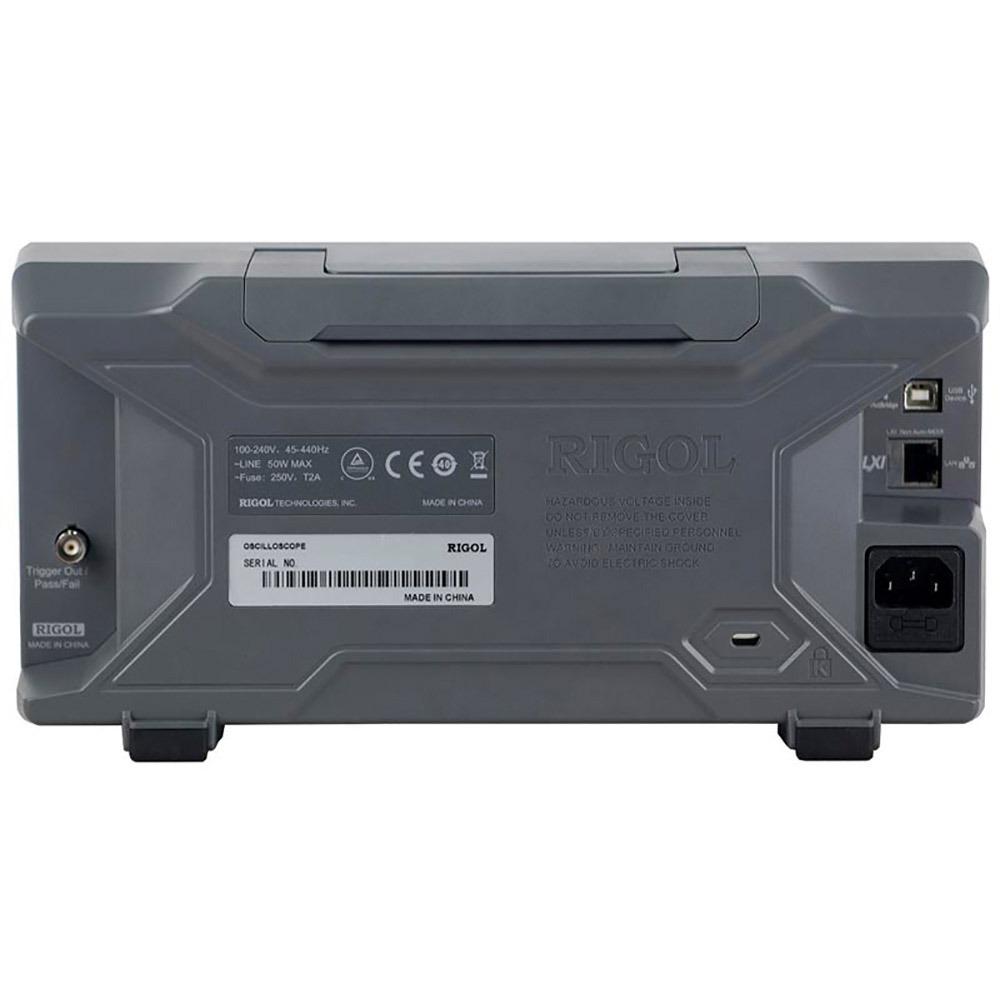

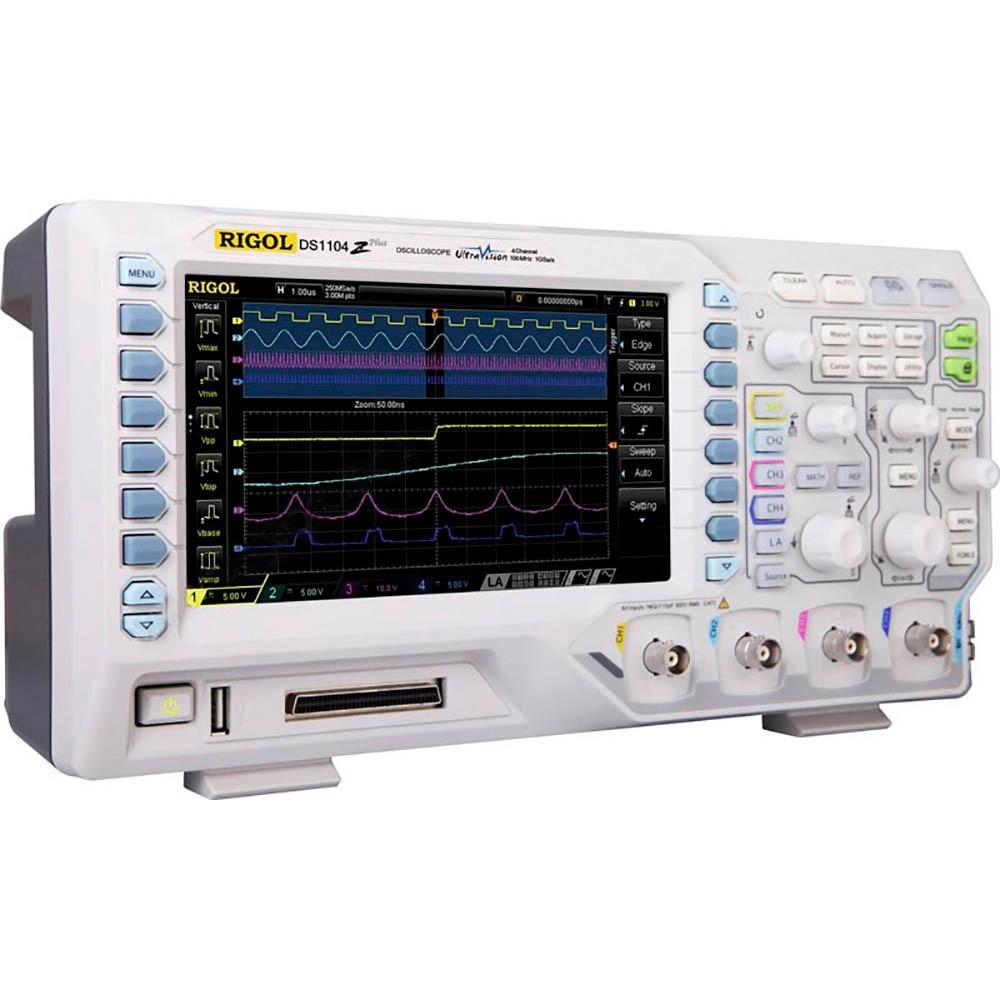

Цифровой осциллограф RIGOL DS1104Z Plus с поверкой
бесплатное
бесплатноОсциллограф Rigol DS1104Z Plus – это надежный четырехканальный прибор с полосой пропускания 100 МГц, вертикальным разрешением 12 бит и богатым функционалом для проведения диагностики, ремонта и настройки электроники, который также способен решать лабораторные задачи начального уровня.
Модель основана на технологии UltraVision, главные преимущества которой - большая глубина памяти, высокая скорость захвата и воспроизведения осциллограмм. Качество изображения сравнимо с аналоговыми устройствами - яркость изменяется в зависимости от интенсивности входного сигнала, что упрощает навигацию и подробное изучение.
Rigol DS1104Z Plus, в отличие от базовой версии, оборудован логическим анализатором на 16 цифровых каналов для работы со смешанными сигналами, которые при этом легко можно группировать и маркировать.
Преимущества
- Регулируемая глубина памяти позволяет гибко выбирать наиболее подходящий режим, достигая оптимального баланса между быстродействием и качеством данных.
- Быстрое документирование – скриншоты можно сохранять на флеш-носитель нажатием одной кнопки.
- Высокий входной импеданс позволяет контролировать сигналы с максимальным напряжением до 300 В без использования делителя, что особо востребовано при диагностике и наладке высоковольтного оборудования.
- Расширенный набор математических и аналитических функций, включая режим БПФ, обеспечивает эффективную диагностику и отладку радиоэлектронных изделий и цифровых устройств.
- Опция автоматических измерений позволяет контролировать 24 параметра по нажатию одной кнопки.
- Возможности для синхронизации и декодирования сигналов шин.
- Дистанционное управление процессом испытаний.
Удобство и наглядность.

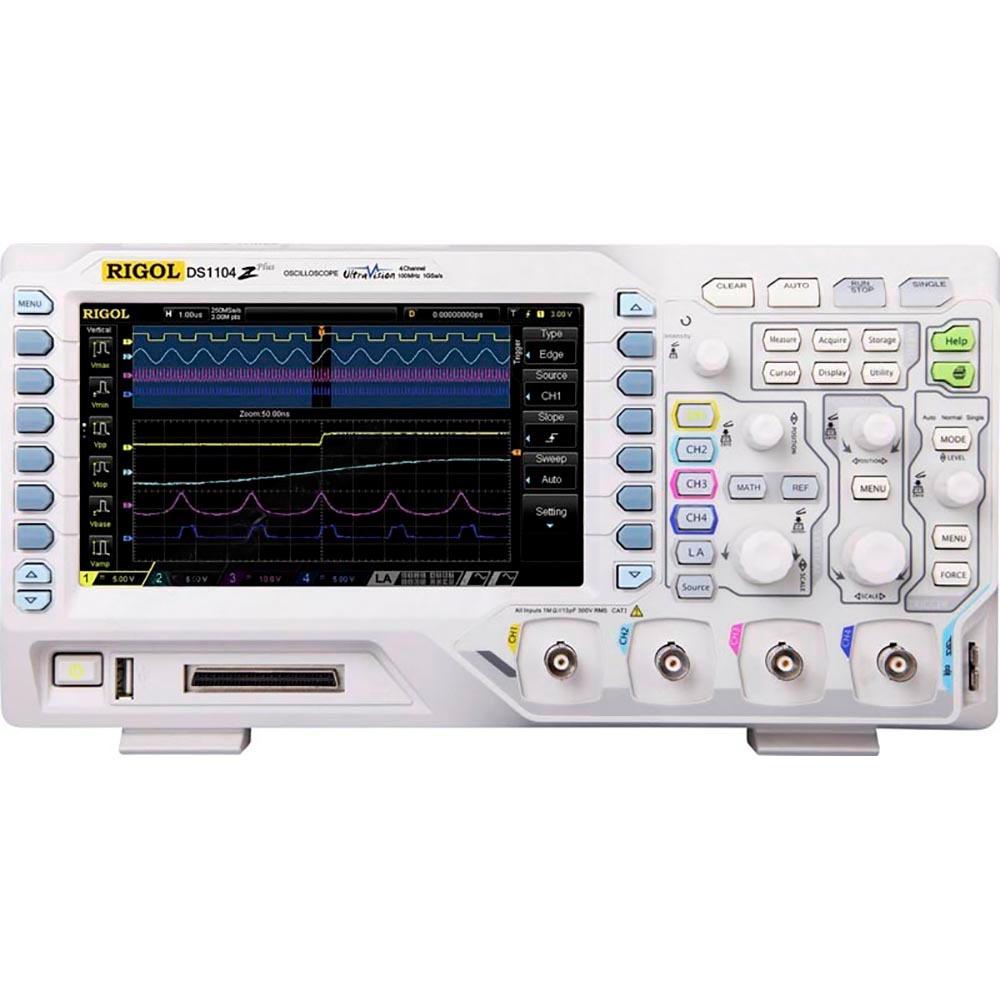

Кнопки и энкодеры Rigol DS1104Z Plus сгруппированы в отдельные блоки управления в зависимости от функционала. Цветовая дифференциация входных каналов, соответствующих им управляющих элементов и отображаемых осциллограмм минимизирует вероятность уменьшает вероятность неправильного интерпретирования данных.
Цифровой осциллограф можно использовать в одиночном или циклическом режиме. Для автоматической настройки предназначена функция AUTO, задающая типовые параметры развертки, амплитуды и запуска исходя из характеристик входного сигнала. Функция CLEAR обеспечивает быструю очистку экрана без сброса и полной перенастройки прибора в тех случаях, когда необходимо обновить процесс измерений в режиме одиночного запуска.
Купить цифровой осциллограф Rigol DS1104Z Plus, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
| Прибор: | Rigol DS1104Z-S Plus | |
|---|---|---|
| Полоса пропускания | 100 MГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 | |
| Регистрация | Режим | Обычный Пиковый детектор 4 нс Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) Высокое разрешение 12 бит |
| Макс. дискретизация (реальное время) | Аналоговые каналы: 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) Цифровые каналы (опция):1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | Аналоговые каналы: 1 MΩ±1% || 15 пФ ±3 пФ Цифровые каналы (опция): 100 кΩ±1% || 8 пФ ±3 пФ | |
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |
| Максимальное входное напряжение | Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п Цифровые каналы (опция): 40 Вскз CAT I Переходное перенапряжение 800 Вп-п | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 30000 осц./сек |
| Интерполяция | (sin x)/x | |
| Глубина записи | Аналоговые каналы: Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М Цифровые каналы (опция): 24 М (8 каналов) / 12 М (16 каналов) | |
| Коэффициент развертки | 5 нс/дел ~ 50 с/дел, с шагом 1~2~5 | |
| Погрешность временной базы | ≤±25 ppm | |
| Максимальная задержка | Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации) Пост-запуск: 1 с....500 с | |
| Режимы | Y-T, X-Y, самописец, задержка | |
| Параметры вертикальной системы | Вертикальное разрешение | Аналоговые каналы: 8 бит Цифровые каналы (опция): 1 бит |
| Аналоговые каналы | ||
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел ) | |
| Полоса пропускания для аналогового периодического сигнала | DC ~ 100 МГц | |
| Полоса пропускания для однократного сигнала | DC ~ 100 МГц | |
| Низкочастотный предел | ≤5 Гц ( на входе BNC) | |
| Время нарастания | ≤3,5 нс (типичное) | |
| Погрешность коэф. усиления | <10 мВ: ±4% от полной шкалы ≥10 мВ: ±3% от полной шкалы | |
| Погрешность смещения | ±0,1 дел ±2 мВ ±1%смещения | |
| Изоляция между каналами | ≥40 дБ | |
| Цифровые каналы (опция MSO Upgrade) | ||
| Пороги | 1 группа из 8 каналов, настраиваемые | |
| Уровень порогов | TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем | |
| Диапазон значений порогов | ±15 В с шагом 10 мВ | |
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) | |
| Макс. динамический диапазон | ±10 В + значение порога | |
| Мин. размах напряжения | 500 мВп-п | |
| Вертикальное разрешение | 1 бит | |
| Измерения | Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ | |
| Отображение | 5 измерений одновременно | |
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |
| Частотомер | встроенный, 6 разрядов | |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs | |
| FFT окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Отображение в режиме БПФ | полное окно, половина окна | |
| Масштаб для FFT окна | dB/dBm, Vrms | |
| Фильтр | ФНЧ, ФВЧ, полосовой, режекторный | |
| Количество шин для декодирования | 2 | |
| Декодирование | Parallel, RS-232/UART, I²C, SPI | |
| Система запуска | ||
| Диапазон уровня запуска | Внутренний | ±5 делений от центра экрана |
| Режим запуска | авто, обычный, одиночный | |
| Фильтрация | срез ФВЧ (75 кГц), ФНЧ (75 кГц) | |
| Блокировка уровня запуска | 16 нс ~ 10 с | |
| Чувствительность триггера | 1 дел (< 5 мВ); 0,3 дел (>5 мВ) | |
| Запуск по фронту | нарастающий, спадающий, нарастающий & спадающий | |
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| диапазон установок | 8 нс ~ 10 с | |
| Запуск по ранту | условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| диапазон установок | 8 нс ~ 10 с | |
| Запуск по окну | фронт | нарастающий, спадающий, нарастающий & спадающий |
| позиция запуска | вход, выход, время | |
| ширина окна (время) | 8 нс ~ 10 с | |
| Запуск по N фронту | тип фронта | нарастающий, спадающий |
| время | 16 нс ~ 10 с | |
| Номер фронта | 1 ~ 65535 | |
| Скорость нарастания | скорость сигнала | положительная или отрицательная полярность: >, <, <> |
| условие запуска | 8 нс ~ 10 с | |
| Запуск по видеосигналу | система | NTSC, PAL и SECAM |
| стандарт | 480P, 576P HDTV | |
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Запуск по задержке | Фронт | нарастающий, спадающий |
| Условие задержки | >, <, <>, >< | |
| Длительность задержки | 8 нс ~ 10 с | |
| Запуск по истечении времени | фронт | нарастающий, спадающий, нарастающий & спадающий |
| Установка времени | 16 нс ~ 10 с | |
| Запуск по длительности события | кстановка | H, L, X |
| условие запуска | >, <, <> | |
| Длительность | 8 нс ~ 10 с | |
| Запуск Установка / Удержание (Setup / Hold) | фронт | нарастающий, спадающий |
| установка | H, L | |
| время установки | 8 нс ~ 1 с | |
| время удержания | 8 нс ~ 1 с | |
| RS-232/UART запуск | полярность | положительная, инвентированая |
| Условие запуска | start, Error, Check Error, Data | |
| скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps, 460800bps, 921600bps, 1 Мbps, пользовательская | |
| разрядность | 5 бит, 6 бит, 7 бит, 8 бит | |
| I²C запуск | условие запуска | start, Restart, Stop, Missing Ack, Address, Data, A&D |
| разрядность адреса | 7 бит, 8 бит, 10 бит | |
| диапазон | от 0 до 127, от 0 до 255, от 0 до 1023 | |
| длина | 1 ~ 5 байт | |
| SPI запуск | условие | timeOut, CS |
| значение удержания | 16 нс ~ 10 нс | |
| разрядность | 4 бит ~ 32 бит | |
| установка | H, L, X | |
