Цифровой осциллограф RIGOL DHO802
бесплатное

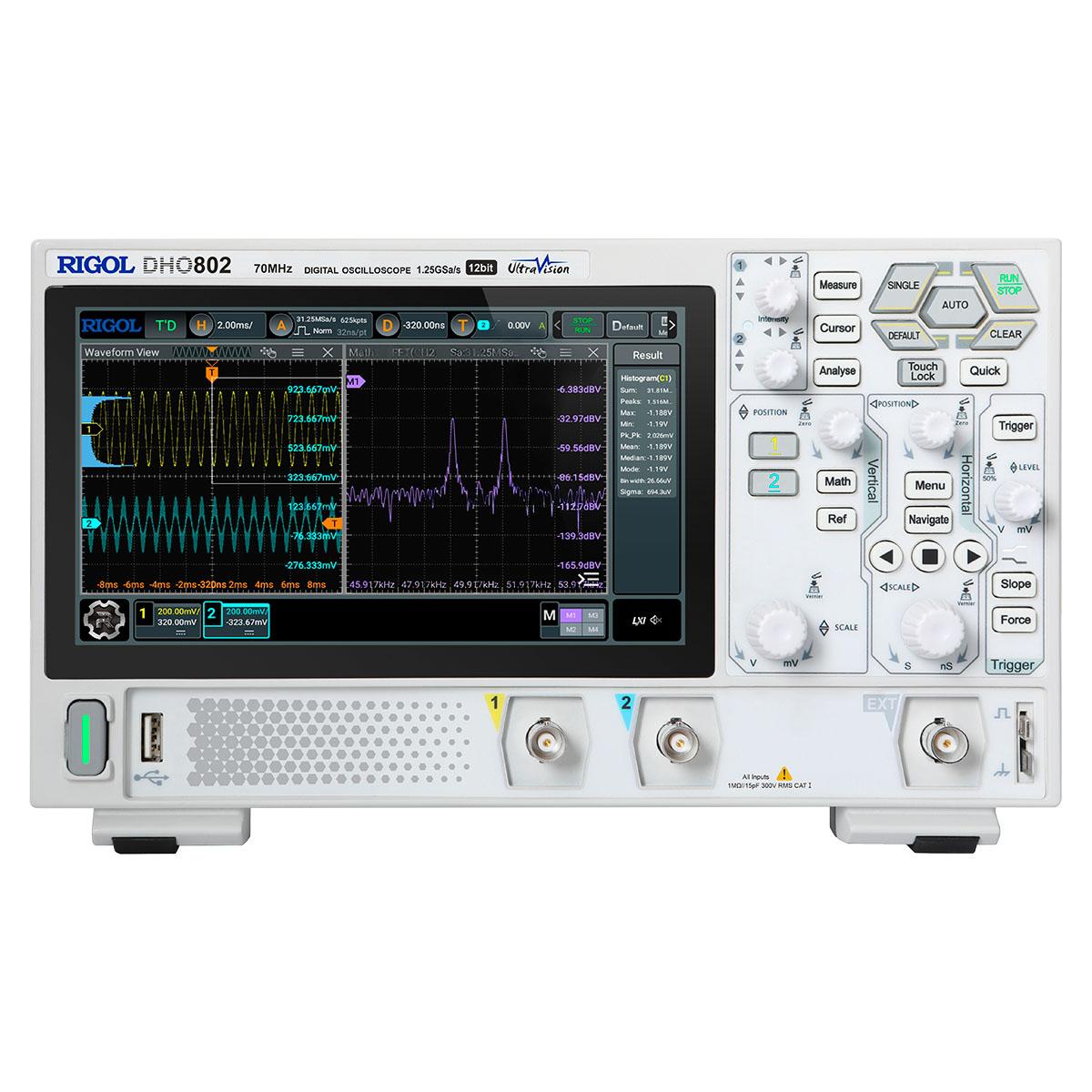

бесплатноЦифровой осциллограф RIGOL DHO802 является младшей моделью в линейке компактных лабораторных приборов с 7-дюймовым сенсорным экраном, которая снабжена двумя аналоговыми каналами с полосой пропускания 70 МГц и отдельным входом для внешнего триггера. Построенный на основе ASIC-чипсета Centaurus AFE, он характеризуется низким уровнем собственным шумов и высокой чувствительностью. В отличие от других бюджетных приборов аналогичного назначения, оборудование комплектуется 12-битным АЦП, благодаря чему уровень квантования повышен в 16 раз, что обеспечивает более точное воспроизведение мелких элементов осциллограмм при отслеживании формы сложных сигналов.
Преимущества
- Сенсорное управление с распознанием "смартфонных" жестов, которое, при необходимости, можно отключать, упрощает выполнение настроек, проведение курсорных измерений и других операций с доступом через контекстное меню.
- HDMI порт позволяет транслировать изображение с дисплея на внешнее устройство – монитор, телевизор или проектор, управляя прибором при помощи подключенной через USB компьютерной мыши, благодаря чему цифровой осциллограф удобно применять для демонстрационных и образовательных задач.
- Режим UltraAcquire обеспечивает возможность захвата динамичных сигналов в реальном времени со скоростью до 1 000 000 осциллограмм в секунду при частоте дискретизации 1,25 Гвыб/с при задействовании одного канала, используя функцию сегментации памяти, с минимизацией простоя между событиями запуска.
Функциональные особенности
Питание по спецификации Type-C обеспечивает гибкость использования прибора, обеспечивая возможность его работы как в стационарных условиях, так и на выезде, автономно от сетей переменного тока. Двухканальный осциллограф RIGOL DHO802 может подключаться к комплектному сетевому адаптеру либо повербанку соответствующего типа.

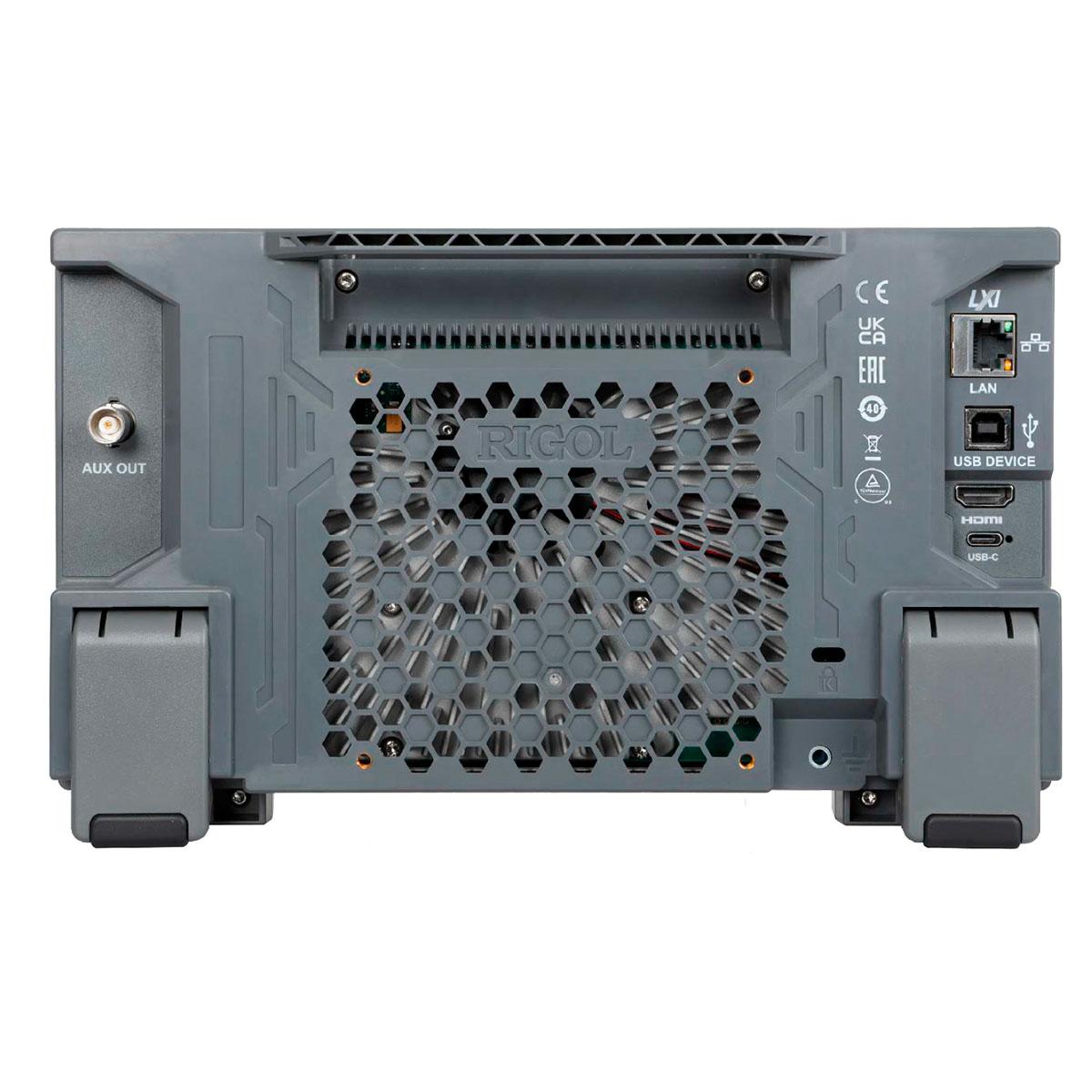

Масса изделия не превышает 1,8 кг, благодаря чему, при необходимости, можно выполнять работы на весу, удерживая прибор в руке. Крепление VESA 100 с обратной стороны корпуса позволяет монтировать прибор на стену с помощью соответствующего кронштейна, либо крепить на гибкой подставке, высвобождая пространство на рабочем месте. Стандартная поддержка команд SCPI и режима WebСontrol позволяет легко реализовать дистанционное управление при подключении осциллографа к ПК через LAN или USB-интерфейс. При наличии доступа к сети Интернет возможно обновление встроенного ПО прибора в онлайн режиме.
Купить осциллограф Rigol DHO802, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
| Прибор: | Rigol DHO802 |
|---|---|
| Полоса пропускания (- 3дБ) Z вх. = 1 МОм | 70 МГц |
| Расчетное время нарастания (10%~90%, тип) | ≤ 5 нс |
| Количество входных каналов | 2 аналоговых входа + 1 вход внешней синхронизации |
| Режим выборки | выборка в реальном времени |
| Максимальная частота дискретизации | 1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) |
| Максимальная глубина памяти | 25 млн. точек (1 канал) 10 млн. точек (2 канала) |
| Максимальная скорость захвата сигнала | 1 000 000 осц/с (Ultra Acquire Mode) 30 000 осц/с (Vector Mode) |
| Вертикальное разрешение | 12 бит |
| Аппаратная запись и воспроизведение сигналов в реальном времени | до 500 000 кадров (одноканальный режим) |
| Пиковый детектор | захват глитчей от 1,6 нс |
| Тип и размер дисплея | 7 дюймовый емкостный экран с функцией мультитач/управление жестами |
| Разрешение дисплея | 1024 х 600 пикселей |
| Система вертикального отклонения аналоговых каналов | |
| Входная связь | по постоянному току, переменному току или заземление |
| Входной импеданс | 1 МОм ± 1% |
| Входная емкость | 15 пФ ± 3 пФ |
| Коэффициент деления пробников | 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X |
| Максимальное входное напряжение: | CAT I 300 Вскз или 400 Впик (DC+ В пик) |
| Чувствительность по вертикали: | от 500 мкВ/дел до 10 В/дел |
| Диапазон смещения по постоянному току: | ± 0,5 В (< 500 мкВ/дел) ± 1 В (≥ 500 мкВ/дел, ≤ 65 мВ/дел) ± 8 В (> 65 мВ/дел, ≤ 270 мВ/дел) ± 20 В (> 270 мВ/дел, ≤ 2,75 В/дел) ± 100 В (> 2,75 В/дел, < 10 В/дел) |
| Динамический диапазон | ± 4 деления (12 бит) |
| Ограничение полосы пропускания | 20 МГц, полная полоса пропускания, выбор своего значения для каждого канала |
| Относительная погрешность усиления по постоянному току | ± 1% от всей шкалы при > 5 мВ/дел ± 2% от всей шкалы при ≤ 5 мВ/дел |
| Точность смещения по постоянному току | ≤200 мВ/дел (±0,1 дел ±2 мВ ± 1,5 % смещения) >200 мВ/дел (±0,1 дел ±2 мВ ± 1,0 % смещения) |
| Изоляция/развязка между каналами | ≥100:1 |
| Напряжение пробоя статическим напряжением ESD | ±8 кВ (на BNC входе) |
| Горизонтальная развертка аналоговых каналов | |
| Диапазон временной развертки | от 5 нс/дел до 500 с/дел точная настройка |
| Разрешение по времени | 100 пс |
| Погрешность частоты опорного генератора | ± 25 х 10-6 ± 5 х 10-6/год |
| Диапазон межканальной коррекции смещения | ± 100 нс ± 1 пс |
| Межканальное время задержки (тип) | ≤ 2 нс |
| Горизонтальная развертка | YT по умолчанию XY каналы 1/2 SCAN ≥ 200 мс/дел ROLL ≥ 50 мс/дел |
| Система захвата | |
| Максимальная частота дискретизации аналоговых каналов | 1,25 Гвыб/с (1 канал) 625 Мвыб/с (2 канала) |
| Максимальная глубина памяти для аналоговых каналов | 50 млн. точек (1 аналоговый канал) 25 млн. точек (2 аналоговых канала) |
| Режимы захвата | обычный – по умолчанию |
| пиковый детектор – захват глитчей до 1,6 нс | |
| среднеквадратический детектор – 2, 4, 8, 16…65536 точек усреднения | |
| скорость захвата до 1 000 000 осц/с | |
| Система запуска/синхронизации | |
| Источник сигнала запуска | аналоговые каналы (1,2), внешний вход |
| Режим запуска | автоматический, нормальный, одиночный |
| Диапазон удержания | От 8 нс до 10 с |
| Развязка триггера | DC (постоянный ток) AC (переменный ток) подавление частот до 120 кГц (только внутренний триггер) rподавление частот свыше 120 кГц (только внутренний триггер) |
| Подавление шума | увеличение задержки для схемы запуска, вкл./выкл. (только внутренний триггер) |
| Полоса пропускания системы запуска | полоса пропускания аналоговых входов |
| Чувствительность системы запуска | внутренний запуск: 0,5 дел.: ≥50 мВ/дел 0,7 дел.: при вкл. подавлении шума внешний: 500 мВ пик-пик (0-100 МГц) |
| Диапазон установки порога срабатывания запуска | внутренний запуск: ± 4,5 делений от центра экрана внешний: ± 5 В |
| Типы запуска | по переднему фронту, по импульсу, по заднему фронту, по видео, запуск по шаблону, по длительности, по тайм-ауту, по ранту, по окну, по задержке, по настройке/удержанию, по N-му фронту, по RS232/UART, по I2C, по SPI |
| Поиск и навигация | |
| Виды поиска | по фронту, по импульсу |
| Источник | любой аналоговый канал |
| Копирование | копирование установок из системы поиска в систему синхронизации и обратно |
| Отображение результатов | таблица событий, может быть экспортирована во внешнюю/внутреннюю память |
| Навигация | навигация по времени: переход к полученным осциллограммам во временном порядке навигация по событиям: использует клавиши навигации для прокрутки результатов поиска событий и перехода к указанному событию навигация по кадрам: переход к указанному сегменту кадра в режиме UltraAcquire. |
