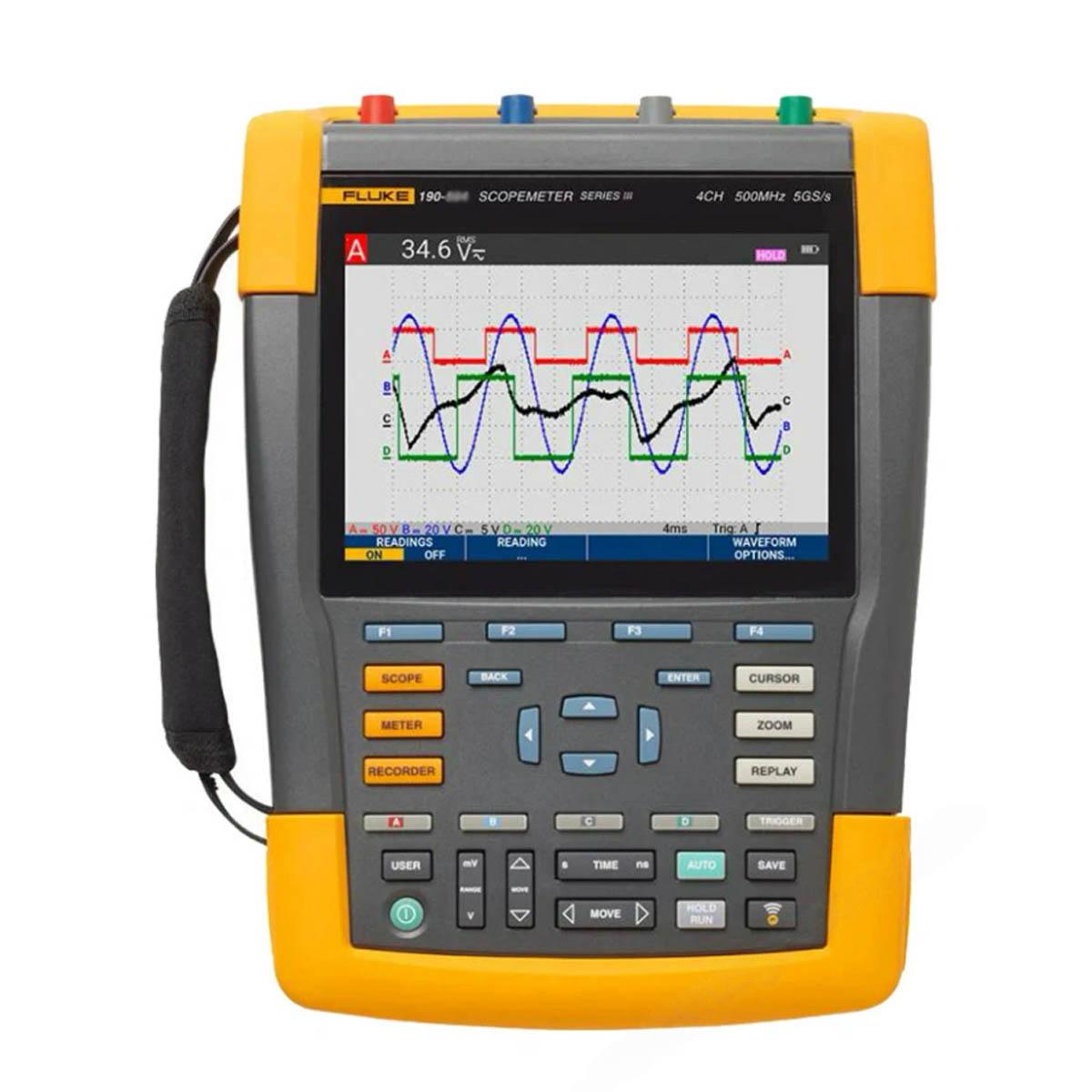

Осциллограф Fluke 190-202-III-S

Осциллограф Fluke 190-202-III-S

Осциллограф Fluke 190-202-III-S позволяет отслеживать форму сигналов по двум каналам в полосе частот 200 МГц, с запуском по событию, параметру или внешнему сигналу, производить измерения в режиме мультиметра и вести долговременную регистрацию данных.

Прибор промышленного назначения отличается прочностью и высоким классом электрозащиты, а компактные размеры и наличие автономного питания делают линейку 109 лучшим выбором для мобильного применения. Модель поставляется в расширенной комплектации, что обеспечивает повышенную эффективность оперативного решения диагностических задач в полевых и производственных условиях.

Функциональные возможности

Для ускоренной подготовки к замерам и минимизации настроек на месте осциллограф Fluke 190-202-III-S оборудован режимом Connect-and-View. Благодаря этой особенности прибор самостоятельно выбирает диапазон и параметры запуска и синхронизации, непрерывно подстраиваясь под характеристики входного сигнала. Широкий измерительный диапазон напряжений, поддержка регулировки входной чувствительности и наличие в комплекте измерительных датчиков VPS410-II-x 10:1 дают возможность тестировать как низковольтное, так и силовое оборудование до 1000 В.

Режимы обнаружения всплесков, управляемого усреднения и послесвечения упрощают выявление сбоев и аномалий сигнала. Для снижения влияния частотных помех полосу пропускания можно принудительно ограничить до 20 МГц или 10 кГц. Функция БПФ позволяет отслеживать спектральный состав контролируемых сигналов.

Fluke 190-202-III-S отлично подходит для допускового контроля в процессе проведения инспекций или производственных тестов, при этом используется режим сравнения сигналов с выбранной образцовой осциллограммой или заданным шаблоном.

Особенности комплектации "S"

  • WiFi адаптер DWA131 обеспечивает беспроводную связь осциллографа Fluke с ноутбуком, позволяя оперативно производить обработку данных и составлять отчеты непосредственно в ходе проведения диагностических работ.
  • ПО FlukeView-2 ScopeMeter, для апгрейда которого до полной версии необходим комплектный ключ, предназначено для выгрузки растровых изображений и форм сигналов, их архивирования и анализа с составлением индивидуальных пользовательских библиотек.
  • Футляр-кейс CXT293 служит для безопасного хранения и транспортировки прибора и необходимых аксессуаров.
  • /ul>

    Купить осциллограф Fluke 190-202-III-S, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.

Fluke 190-202-III-S
Вертикальное отклонение
Кол-во каналов2
Полоса пропускания200 МГц
Время нарастания импульса1.7 нс
Количество входов осциллографа2 входных канала плюс внешний запуск развертки
Архитектура каналоввсе входы полностью изолированы друг от друга и земли, входы могут быть активированы в любой комбинации
Чувствительность входас датчиком 10:1, от 20 мВ до 1000 В/дел.
c датчиком 100:1, от 200 мВ до 10 кВ/дел.
прямой (1:1), от 2 мВ до 100 В/дел.
Ограничитель полосы пропускания20 МГц и 10 кГц
Полярностьнормальная, инвертированная, переменная
Номинальное входное напряжениеCAT III 1000 В / CAT IV 600 В
Вертикальное разрешение8 бит
Точность от 4 с до 10 мкс 5 мВ/дел до 100 В/дел, ± (1,5% + 6 отсчетов)
2 мВ/дел, ± (1,5% + 10 отсчетов)
Полное входное сопротивление1 МОм (± 1%) // 15 пФ (± 2,25 пФ)
Горизонтальное отклонение
Максимальная частота выборки в реальном времени (одновременная)2,5 Гвыб/ с для каждого канала
Длина записидо 10000 точек на канал
Масштаб по оси времениот 2 нс до 4 с на деление
временная развертка в последовательности 1-2-4
более медленные установки времени/деления в режиме ScopeRecord™ Roll (см. "Режим регистратора")
Максимальная длина записи10000 точек на канал в режиме осциллографа
30000 точек на канал в режиме ScopeRecord™ Roll (см. "Режим регистратора")
Точность синхронизации(0,01 % от показаний + 1 пиксел)
Регистрация импульсных помехобнаружение пиков длительностью 8 нс на каждом канале (от 10 мкс/дел до 2 мин/дел)
Дисплей и сбор данных
Дисплей133 x 90 мм (5,3 x 3,5 дюйма) полноцветный ЖК-дисплей со светодиодной подсветкой
Режимы отображениялюбая комбинация каналов; ср. вкл./выкл., повтор
Видимая ширина экрана12 делений по горизонтали в режиме осциллографа
Режимы digital persistence ("цифровое послесвечение")выкл./коротк./сред./длин./беск. и режим огибающей
Математические операции с осциллограммамиодна (190-xx2) или две (190-x04) математические операции на любом из 2 входных каналов: сложение/вычитание/умножение; режим X-Y, частотный спектр с применением БПФ-анализа
Регистрация осциллограммы, режимынормальный, усредненный, авто, одиночный, ScopeRecord™ roll, регистрация импульсных помех, сравнение формы сигнала с помощью автоматической проверки на соответствие шаблону, повтор
Запуск развертки и задержка
Источниквход A, B или внешний (через вход мультиметра)
Режимыавтоматический, фронтальный, ширина импульса, N-цикл, внешний (190-xx2)
"Connect-and-view"™расширенный автоматический запуск развертки автоматически настраивает и подстраивает запуск, развертку, и амплитуду. Автоматически показывает стабильные осциллограммы сложных и динамических сигналов, таких как сигналы на приводах двигателей и сигналы управления. Может быть отключен.
Запуск развертки по длительности импульса (на канале A)длительность импульса по времени
позволяет выполнять запуск развертки t, =t, ≠ t, где t выбирается с минимальным шагом 0,01 деления или 50 нс
Задержка по времени1 полный экран вида перед запуском развертки или 100 экранов (=1200 делений) задержки после запуска развертки
Запуск развертки на цикле Nзапуск развертки на N-ном повторении события, запускающего развертку; N в диапазоне от 2 до 99
Автоматическое сохранение 100 изображений на экране
В режиме осциллографа прибор всегда запоминает последние 100 экранов — пользовательской настройки не требуется, при обнаружении аномалии можно нажать кнопку REPLAY для просмотра полной последовательности экранов события снова и снова, прибор может быть настроен на запуск развертки по импульсной помехе или по перемежающимся аномалиям и будет работать в режиме ожидания с регистрацией 100 указанных событий
Повторруководство по непрерывному воспроизведению, показывает записанные 100 экранов как анимацию в реальном времени или с ручным управлением, каждый экран имеет временную метку и метку даты
Хранение для повторного показадва набора по 100 экранов каждый могут быть сохранены независимо для показа и анализа в дальнейшем, прямое сохранение дополнительных наборов на внешней флэш-памяти через порт USB-хост
Анализ частотного спектра БПФ
Показывает частотный спектр осциллограммы с помощью быстрого преобразования Фурье
Окноавтоматическое, окно Хэмминга, окно Хэннинга или нет
Автоматическое окнопроизводит цифровое преобразование зарегистрированной осциллограммы для получения оптимального частотного разрешения после использования БПФ
Вертикальная шкалалинейная/логарифмическая (в вольтах или амперах)
Ось частотыдиапазон частоты автоматически устанавливается как функция диапазона временной развертки осциллографа
Сравнение осциллограмм и проверки на соответствие шаблону
Сравнение осциллограммобеспечивает сохранение и показ эталонной осциллограммы для визуального сравнения с новыми зарегистрированными осциллограммами, эталон формируется на основе из зарегистрированной осциллограммы и может быть изменен в осциллографе
Режим проверки "Годен – Не годен"в режиме сравнения осциллограмм осциллограф может быть настроен на сохранение только совпадающих ("Pass") или не совпадающих ("Fail") осциллограмм в памяти для воспроизведения и последующего анализа
Автоматические измерения в режиме осциллографа
В пост.т., В перем. т. (среднеквадратичное значение), В перем.+пост.т., В пик макс. В пик мин., В пик-пик, A перем т., A пост.т., A перем.+пост.т., частота (Гц), время нарастания (с помощью курсоров), время спада (с помощью курсоров),коэффициент мощности (PF), Вт, ВА, ВА реакт., фаза (между любыми 2 входами), ширина импульса (+/-), рабочий цикл (+/-), температура °C, температура °F (не для Японии), дБВ, дБм в 50 I и 600 I, ВШИМ перем.т. и ВШИМ(перем.+ пост.т.) для измерений на электроприводах с ШИМ-модуляцией и частотных преобразователях, отн. В/Гц (только 190-xx2)
Расширенные функции мощности и электроприводовотн. В/Гц , коэффициент мощности (PF), Вт, ВА, ВА реакт., ВPWMперем.т. и ВPWM (прем.+пост.т.) для измерений на электроприводах с ШИМ-модуляцией и частотных преобразователях
Измерения с помощью курсоров
Источникна любой входной осциллограмме или на осциллограмме, полученной в результате математических вычислений (за искл. режима. X-Y)
Две горизонтальные линиинапряжение на курсоре 1 и на курсоре 2, напряжение между курсорами
Две вертикальные линиивремя между курсорами, 1/T между курсорами (Гц), напряжение между маркерами, время нарастания с помощью маркеров, время спада с помощью маркеров; Вrms между курсорами, Вт между курсорами
Одна вертикальная линия Мин-макс. и средн. напряжение в положении курсора, частота и среднеквадратичное значение отдельной частотной составляющей после применения БПФ
Zoom (Масштабирование)от полного повторного просмотра записи до уровня точки на каждом уровне записи
Режимы мультиметра
Входы приборачерез 4-мм вилку "banana" с продольными подпружинивающими контактами, полностью изолированные от входов осциллографа и заземления осциллографа
Количество показанийодно в каждый момент времени
Максимальное разрешение максимальное значение на дисплее 5000
Полное входное сопротивление1 МОм ± 1 % // 14 пФ ± 1 пФ
Дополнительные функции мультиметраавтоматический/ручной выбор диапазона, относительные измерения (нулевой эталон), регистрация TrendPlot™
указанная погрешность действительна только в температурном диапазоне 18°C – 28°C
добавить 10% от указанной погрешности на каждый °C ниже 18°C или выше 28°C
Напряжение
Основная погрешность по постоянному току±(0,5 % + 6 ед.мл.разр.)
Основная погрешность по напряжению перем. т.(среднеквадратичное значение)
от 15 Гц до 60 Гц
от 60 Гц до 1 кГц
от 60 Гц до 20 кГц
±(1 % + 10 ед.мл.разр.)
±(2,5 % + 15 ед.мл.разр.)
Основная погрешность по напряжению перем.+пост.т.
от 15 Гц до 60 Гц
от 60 Гц до 1 кГц
от 60 Гц до 20 кГц
±(1 % + 10 ед.мл.разр.)
±(2,5 % + 15 ед.мл.разр.)
Диапазоны вольтметра40 мВ, 5 В, 50 В, 500 В, 100 В
Сопротивление
Диапазоны500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 30 МОм
Погрешность±(0,6 % + 5 ед.мл.разр.)
Прочие функции мультиметра
Проверка целостностизвуковой сигнал при < 50 Ом (± 30 Ом)
Проверка диодовдо 2,8 В
Сила тока (A)пост., перем., пост+перем.т. с помощью токоизмерительных клещей, приобретаемых отдельно, или токового шунта
коэффициенты масштабирования: 100 мВ/А; 1 В/А – 100 В/А; 400 мВ/А
Температурапри помощи дополнительных принадлежностей
цена деления шкалы 1 мВ/°C или 1 мВ/°F
Режимы регистратора
Режим сохранения двух или нескольких осциллограмм с использованием памяти большой емкости
Источник и отображениевход A, вход B, двойной
выборка из всех каналов одновременно
Объем памяти30000 точек данных, каждая содержит минимум и максимум
Диапазон мин./макс.мин. и макс. значения создаются в точках, измеренных с высокой частотой выборки, обеспечивая регистрацию и отображение всплесков сигнала
Режимы регистрацииразвертка с однократным запуском, постоянная, начало по внешнему сигналу запуска развертки, остановка по внешнему сигналу запуска развертки
Остановка по сигналурежим ScopeRecord может быть остановлен отдельным триггерным событием или прерыванием повторяющегося сигнала запуска по любому из входных каналов (по внешнему сигналу на серии 190-XX2)и
Горизонтальная шкалаотметка времени от начала записи, текущее время суток
Масштабированиеот полного повторного просмотра записи до уровня точки на каждом уровне записи
Память2 осциллограммы многоканального ScopeRecord могут быть сохранены во внутренней памяти для дальнейшего показа и анализа
Частота выборки и продолжительность регистрации в режиме ScopeRecord™ Roll
Масштаб по оси времениот 4 мс/деление до 2 мин/деление
Продолжительность записи4.8 с ~ 40 ч
Время/деление в режиме просмотр всех0,4 с/дел ~ 4 ч/дел
Регистрация импульсных помех8 нс
Частота выборки125 Мвыб/с
Разрешение160 мс ~ 4,8 с
Регистрация Trendplot™
Многоканальный электронный безбумажный регистратор. Графически представляет, сохраняет и показывает результаты четырех измерений или показаний мультиметра
Источник и отображениелюбая комбинация измерений осциллографа с любого из входных каналов или мультиметра (2-канальные приборы)
Объем памяти19200 точек на измерение, каждая зарегистрированная точка содержит максимальное, минимальное и среднее значение, плюс метку даты и времени
Диапазоныстандартный вид 5 с/дел. – 30 мин/дел.
в режиме просмотра всех: 5 мин/дел. – 48 ч/дел. (обзор всей записи)
Продолжительность регистрациидо 22 дней, с разрешением 102 с
Режим регистрациинепрерывная регистрация от 5 с/дел. c автоматической компрессией
Скорость измерения3 автоматических измерения в секунду или более
Горизонтальная шкалаотметка времени от начала записи, текущее время суток
Масштабированиедо 64x уменьшение для обзора всей записи, увеличение до 10 крат для просмотра деталей
Память2 осциллограммы многоканального регистратора TrendPlot могут быть сохранены во внутренней памяти для дальнейшего отображения и анализа
Измерения с указателями - все режимы регистрации
Источниклюбая осциллограмма в режиме отображения осциллограммы (Scope, ScopeRecord или TrendPlot)
Две вертикальные линиис помощью курсоров можно идентифицировать минимальное, максимальное или среднее значение в любой точке записи, с временем между курсорами, временем от начала или абсолютным временем
Общие характеристики
Диапазон входного напряжения
Указанное максимальное плавающее напряжениеCAT III 1000 В/CAT IV 600 В (максимальное напряжение между любыми контактами и потенциалом земли)
Входное напряжение на щупах VPS410CAT III 1000 В/CAT IV 600 В (максимальное напряжение между 10:1 наконечником щупа и опорным выводом)
Входное напряжение на щупах VPS510CAT III 300 В (максимальное напряжение между 10:1 наконечником щупа и опорным выводом)
Максимальное входное напряжениеBNC CAT IV 300 В (максимальное напряжение непосредственно на входе BNC)
Макс. напряжение на входе прибораCAT III 1000 В/CAT IV 600 В (безопасные штекеры)
Сохранение и чтение памяти
Ячейки памяти (внутренней)память 30 осциллограмм, плюс память 10 регистраций, плюс память 9 экранных копий
30 ячеек памяти для осциллограммсохраняет данные осциллограмм (2 или 4 кривых в каждой) плюс копию экрана, плюс соответствующие настройки
10 ячеек памяти для регистрацийкаждая может содержать: 100 последовательностей экранных повторов, запись в роликовом режиме ScopeRecord (2 или 4 трассы) или запись TrendPlot до 4 измерений.
Внешнее хранилище данныхна ПК с помощью программного обеспечения FlukeView ™ -2 или прямое сохранение на внешнем флэш-накопителе (максимум 32 ГБ) через USB-хост порт
Копии экрана на ПК с помощью программного обеспечения FlukeView ™ -2 или во внутренней памяти ( в приборе) с возможностью копирования на флэш-накопитель как файл .BMP, через USB-хост порт
Энергозависимостьсохранение нестабильности выполняется в энергонезависимой флэш-памяти, и все данные защищены, независимо от состояния батареи или питания
Часы реального времениобеспечивают метку даты и времени для регистрации ScopeRecord, для последовательности из 100 экранов и для регистраций TrendPlot
Корпус
Конструкциявстроенный ударопрочный с встроенным защитным футляром, ремень для подвешивания и ремень для переноски включены в стандартную комплектацию, возможно использование замка Kensington для фиксации прибора
Защита от пыли и брызгIP51 по IEC529
Защита от ударов и вибрацииударопрочность: 30 g, вибрация: 3 g в соответствии с MIL-PRF-28800F класса 2
Размер дисплея LCD133 x 90 мм
Разрешение1120 x 765 пикселов
Регулировка контрастности и яркостирегулируется пользователем, с компенсацией температуры до 300 кд/м2
Питание
Сетевое питаниеуниверсальный сетевой адаптер / зарядное устройство BC190 / 830 в комплекте, со съемными двухпроводными шнурами питания от 100 до 240 В переменного тока, ± 10%, 50-60 Гц
Питание от батарейперезаряжаемый Li-Ion аккумулятор в комплекте, батарея заменяется через легко доступную крышку отсека на тыльной стороне прибора
Тип аккумулятора (в комплекте) BP290: 10.8 В, 2500 мАч
опция BP291 (5000 мАч)
Индикатор заряда батареиаккумулятор имеет встроенный индикатор для использования с внешним зарядным устройством рядом с индикатором статуса аккумулятора на экране прибора
Время работы от аккумулятора (с низкой подсветкой)до 3,5 часов с BP290 (в комплекте)
до 7 часов с BP291 (опция)
Время заряда аккумулятора2½ часов для BP290; 5 часов для BP291 (опция)
Функции экономии заряда аккумулятораавтоотключение с регулируемым временем
автоотключение дисплея с регулируемым временем; индикатор аккумулятора на экране
Безопасность
СоответствиеEN61010-1, уровень загрязнений 2
IEC 61010-2-030: CAT IV 600 V / CAT III 1000 V
Условия эксплуатации
Рабочая температура
Разрядка аккумулятора от 0°C до 40°C (от 32°F до 104°F)
Зарядка аккумулятораот 0°C до 40°C (от 32°F до 104°F)
Температура храненияот -20°C до 60°C (от -4°F до 140°F)
Влажность0 °C до 10 °C (32 °F до 50 °F): без конденсации
10°C до 30°C (50°F до 86°F): 95% (±5 %)
30°C до 40°C (86°F до 104°F): 75% (±5 %)
40°C до 50°C (104°F до 122°F): 45% (±5 %)
Максимальная высота над уровнем морядо 2000 м для CAT IV 600 В, CAT III 1000 В
до 4000 м для CAT IV 300 В, CAT III 600 В, CAT II 1000 В
Максимальная высота хранения12 км
Электромагнитная совместимость (ЭМС)IEC 61326-1: промышленный; CISPR 11: группа 1, класс A; Корея (KCC): оборудование класса A (промышленное вещательное и коммуникационное оборудование); США (FCC): 47 CFR 15, подраздел C.
Интерфейсы2 USB-порта, порты полностью изолированы от плавающих измерительных цепей, порт USB-хост служит для непосредственного подключения внешней флэш-памяти (до 32 ГБ) для сохранения данных осциллограмм полных наборов данных, включающих данные и настройки, настройки прибора и копии экрана, качестве альтернативы, этот порт USB-A можно использовать для подключения адаптера WiFi для беспроводного подключения к ПК, предусмотрен мини-USB-B, который позволяет подключаться к ПК для дистанционного управления и передачи данных под управлением ПК с помощью FlukeView-2
Выход для калибровки щупаспециализированный выход для калибровки щупа с опорным контактом в комплекте, полностью изолирован от входных измерительных каналов
выход генератора: прямоугольная волна 1,225 Vpp / 500 Гц
Механические характеристики
Габариты265 x 190 x 70 мм
Вес (с аккумулятором)2,1 кг
