RSA3015E-TG - анализатор спектра лабораторного класса с встроенным трекинг-генератором и рабочим диапазоном частот 1 Гц – 3 МГц. Данная модель анализатора спектра серии RIGOL RSA3000 позволяет удобно и быстро проводить измерения благодаря низкому уровню фазовых шумов, широкой полосе анализа и функционалу, который включает сразу нескольких приборов, таких как:

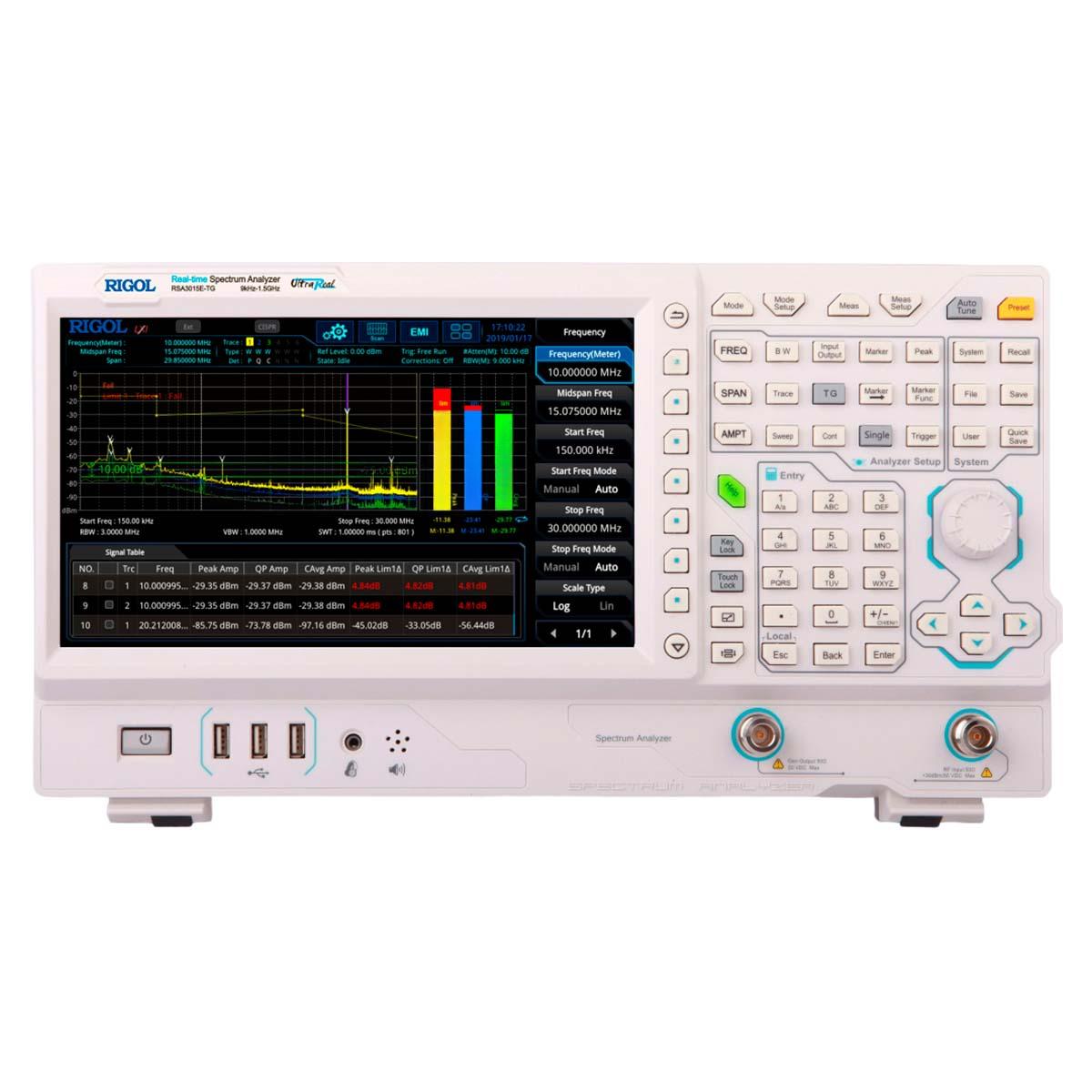

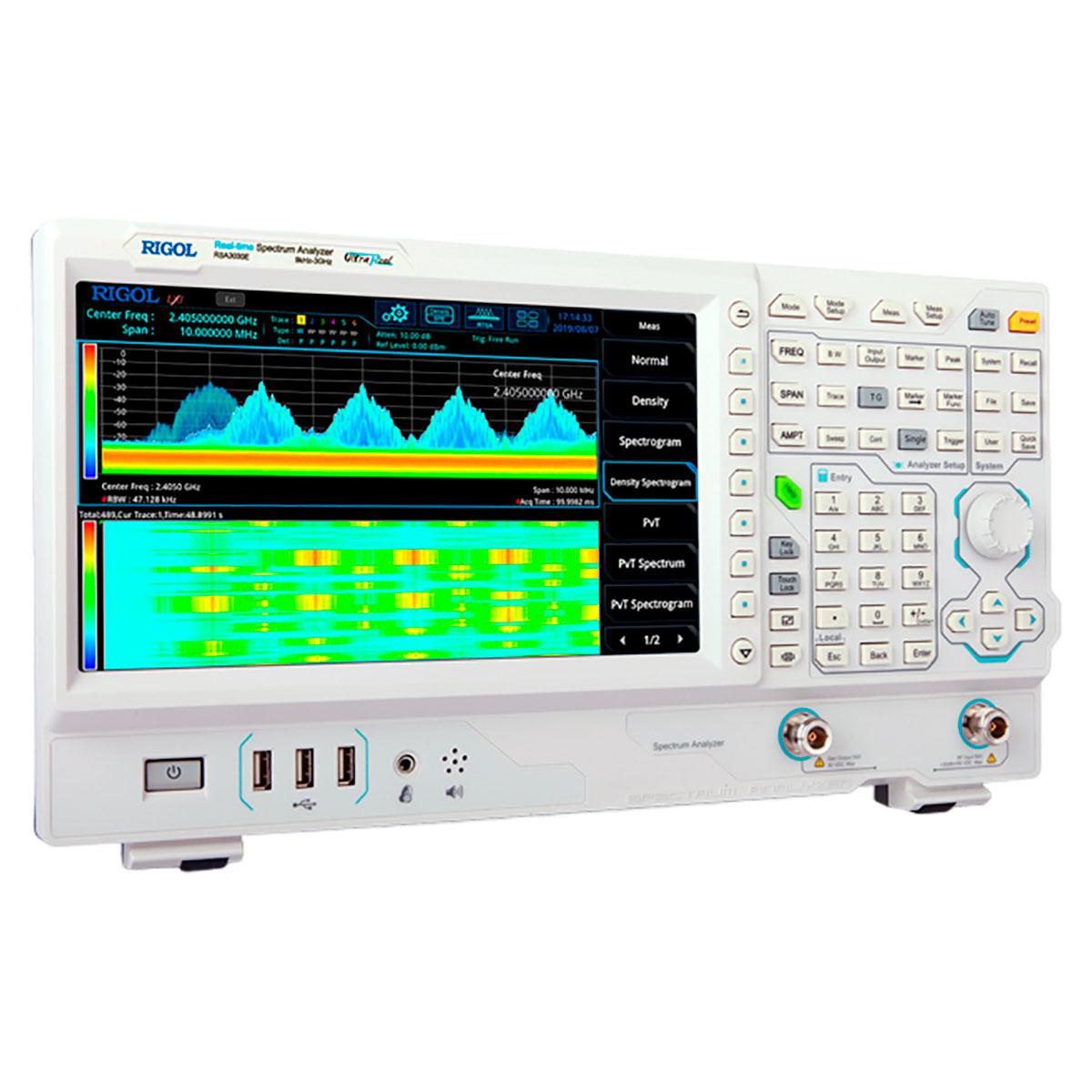

Анализатор спектра реального времени RIGOL RSA3015E-TG имеет вид моноблока с удобной ручкой для перемещения, настольный формат (вес 4,95 кг) позволит разместить прибор со значительной экономией места. Современная панель управления и большой ёмкостной сенсорный экран 10.1 дюйма с интерфейсом управления на основе сенсорной системы ввода с поддержкой жестов (мультитач).
Прибор: | RIGOL RSA3015E-TG |
---|---|
Рабочий диапазон частот | от 9 кГц до 3,0 ГГц |
Параметры встроенного источника опорной частоты | |
Опорная частота | 10 МГц |
Точность при калибровке | <1 ppm <0,1 ppm (опция OCXO-C08) |
Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C | <0,5 ppm <0,005 ppm (опция OCXO-C08) |
Старение | <1 ppm/год <0,03 ppm/год (опция OCXO-C08) |
Режим анализатора спектра общего назначения (GPSA) | |
Точность определения частоты | |
Разрешение | span / (кол-во точек развертки-1) |
Погрешность | ± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера) |
Счетчик частоты | |
Разрешение | 1 Гц |
Погрешность | ± (определяемая частота × точность опорной частоты + разрешение счетчика) |
Полоса обзора (Span) | |
Диапазон | 0 Гц, от 10 Гц до макс. частоты |
Разрешение | 2 Гц |
Погрешность | ± span / (кол. точек развертки-1) |
Фазовый шум (fцентр =500 МГц, при температуре от 20 до 30 °C) | |
Отстройка 1 кГц | <-90 дБн/Гц (тип.) |
Отстройка 10 кГц | <-100 дБн/Гц; <-102 дБн/Гц (тип.) |
Отстройка 100 кГц | <-100 дБн/Гц; <-102 дБн/Гц (тип.) |
Отстройка 1 МГц | <-110 дБн/Гц; <-112 дБн/Гц (тип.) |
Полоса пропускания (RBW) | |
Разрешение ПЧ RBW (-3 дБ) | 1 Гц до 10 МГц, с шагом 1-3-10 |
Точность RBW | <5% |
Избирательность (60 дБ:3 дБ) | <5:1 |
Разрешение VBW (-3 дБ) | От 1 Гц до 10 МГц, с шагом 1-3-10 |
Разрешение RBW (-6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц опцией RSA3000E-EMC |
Параметры измерения амплитуды | |
Измерение уровня (fцентр ≥ 10 МГц) | от среднего уровня собственных шумов (DANL) до +30 дБм |
Максимальный входной уровень | |
Постоянное напряжение | 50 В |
Непрерывный РЧ-сигнал | +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. - 10 дБм, аттенюатор =20 дБ, предусилитель вкл. |
Перегрузка | +33 дБм (2 Вт) |
Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, нормализован к 1 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом) | |
Без предусилителя | |
9 кГц...100 кГц | <-120 дБм (тип.) |
100 кГц...20 МГц | <-135 дБм, <-140 дБм (тип.) |
20 МГц…1,5 ГГц | <-138 дБм, <-141 дБм (тип.) |
С предусилителем (опция RSA3000E-PA) | |
100 кГц...20 МГц | <-152 дБм, <-160 дБм (тип.) |
20 МГц…1,5 ГГц | <-158 дБм, <-161 дБм (тип.) |
Параметры отображаемого уровня | |
Логарифмическая шкала | от 1 до 200 дБ |
Линейная шкала | 0 до опорного уровня |
Количество точек | 801 |
Количество графиков | 6 |
Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией RSA3000-EMC |
Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
Линейность частотной характеристики (относительно 50 МГц, диапазон температуры от 20 до 30 °C) | |
Без предусилителя, 10 дБ аттенюатор | |
100 кГц…3,0 ГГц | <0,7 дБ; <0,5 дБ (тип.) |
С предусилителем 0 дБ аттенюатор | |
100 кГц…3,0 ГГц | <1,0 дБ; <0,5 дБ (тип.) |
Параметры встроенного аттенюатора | |
Диапазон ослабления | от 0 до 50 дБ, с шагом 1 дБ |
Погрешность переключения (fцентр=50 МГц, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,3 дБ |
Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): | <0,3 дБ |
Установка опорного уровня | |
Логарифмическая шкала | от - 170 дБм до +30 дБм с шагом 0,01 дБ |
Линейная шкала | от 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение |
Погрешность переключения RBW (RBW=30 кГц) | |
От 1 Гц до 1 МГц | <0,1 дБ |
3 МГц | <0,3 дБ |
Параметры встроенного предусилителя (опция RSA3000E-PA) | |
Частотный диапазон | от 100 кГц до 3,0 ГГц |
Коэффициент усиления | 20 дБ |
Погрешность измерения уровня | |
Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C) | <1,0 дБ (ном.) |
КСВН по входу (аттенюатор ≥10 дБ, предусилитель выкл.) | |
От 300 кГц до 3,0 ГГц | <1,6 дБ |
Искажения | |
Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл) | +45 дБм |
Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл) | +11 дБм, тип. +15 дБм |
Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ, предусилитель выкл) | 0 дБм |
Развертка (Sweep) | |
Время развертки | нулевой обзор от 1 мкс до 6000 с полоса обзора ≥10 Гц от 1 мс до 4000 с |
Погрешность времени развертки | нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 10 Гц, RBW ≥1 кГц, 5% |
Тип запуска | непрерывный, одиночный |
Триггер | |
Источник | свободный, внешний 1, внешний 2, видео |
Задержка | нулевой обзор от 0 до 500 мс полоса обзора ≥10 Гц от 0 до 500 мс |
Трекинг-генератор | |
Диапазон частот | от 100 кГц до 3,0 ГГц |
Динамический диапазон | от -40 до 0 дБм |
Разрешение по амплитуде | 1 дБ |
Равномерность АЧХ (отн. 50 МГц) | ± 3 дБ |
Режим анализатора спектра реального времени (RTSA) | |
Полоса анализа в реальном времени | 10 МГц |
Мин. длительность для гарантированного захвата сигналов 100% POI | макс. полоса обзора, окно Кайзера , 9,3 мкс |
Тип детектора | выборка, положительный пиковый, отрицательный пиковый, среднего |
Количество графиков (трасс) | 6 |
Тип окна | Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса |
RBW для окна Хеннинга (обеспечивает 6 RBW для каждого окна, кроме прямоугольного) | |
Span | мин. диапазон / макс. диапазон |
10 МГц | 25,1 кГц / 804 кГц |
1 МГц | 2,51 кГц / 80,4 кГц |
100 кГц | 251 Гц / 8,04 кГц |
Максимальная частота дискретизации | 12,8 Мвыб/сек |
Скорость БПФ | 146,484 БПФ/сек |
Количество маркеров | 8 |
Разрешение по амплитуде | 0,01 дБ |
Количество точек по частоте | 801 |
Время захвата (макс. дискретизация) | >32 мс |
Амплитудные измерения | |
Неравномерность АЧХ | ± 0,5 дБ |
Динамический диапазон без паразитных составляющих (SFDR) | <-50 дБн/Гц (тип.) |
Измерение спектральной плоскости | |
Диапазон плотности | от 0 до 100% с шагом 0,1% |
Минимальная полоса обзора | 5 кГц |
Персистенция | 32 мс...10 с |
Измерение спектрограмм | |
Глубина памяти | 8192 точки |
Динамический диапазон (охват. Bitmap) | 200 дБ |
Измерение распределения мощности по времени (PVT) | |
Мин. время захвата | 187,9 мкс |
Макс. время захвата | 40 с |
Источник запуска | внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT) |
Запуск по частотной маске FMT | |
Диаграмма запуска | спектральная плотность, спектрограмма, обычная, PVT |
Разрешение запуска | 0,5 дБ |
Критерии запуска | вход, выход, внутр, внешн, вход-выход, выход-вход |

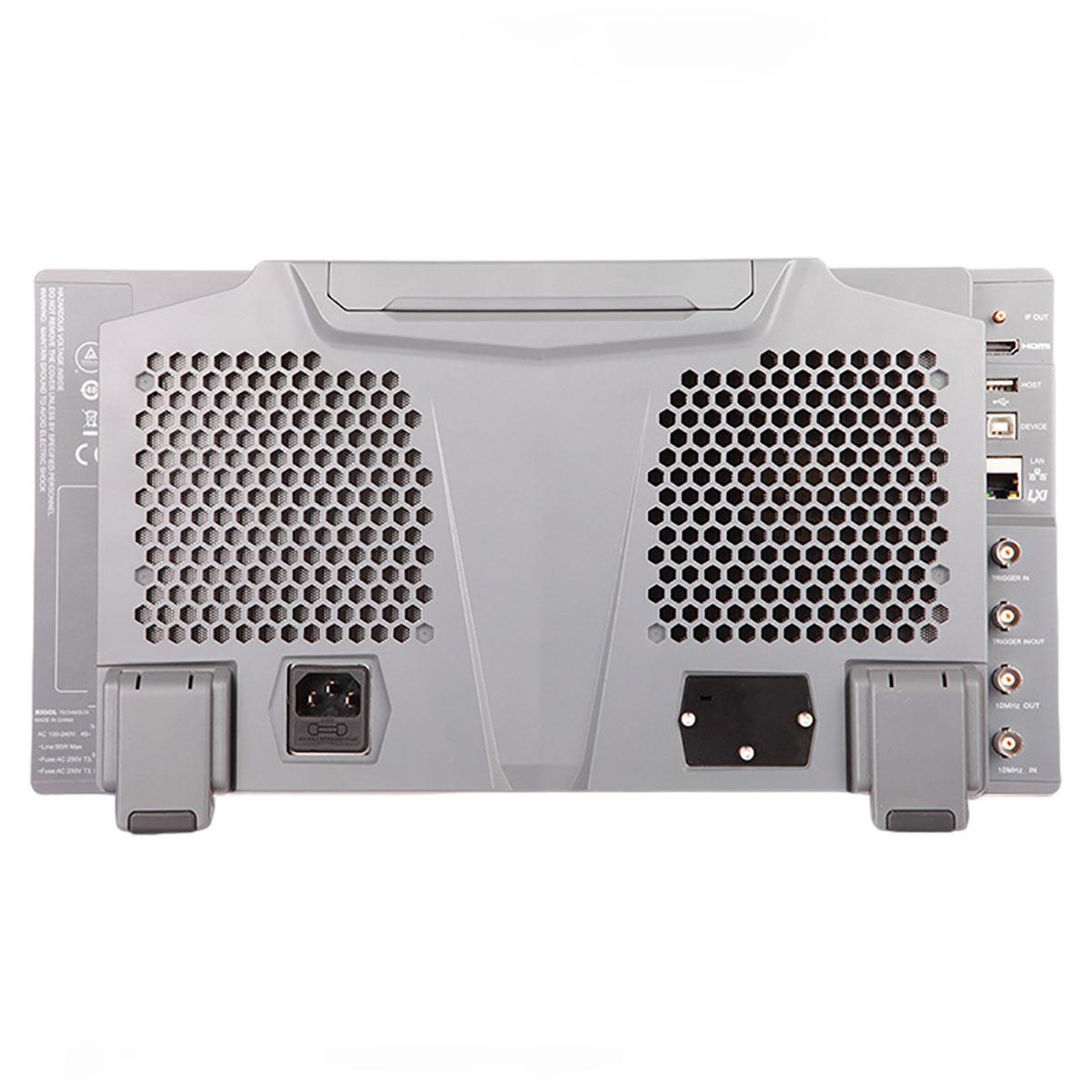

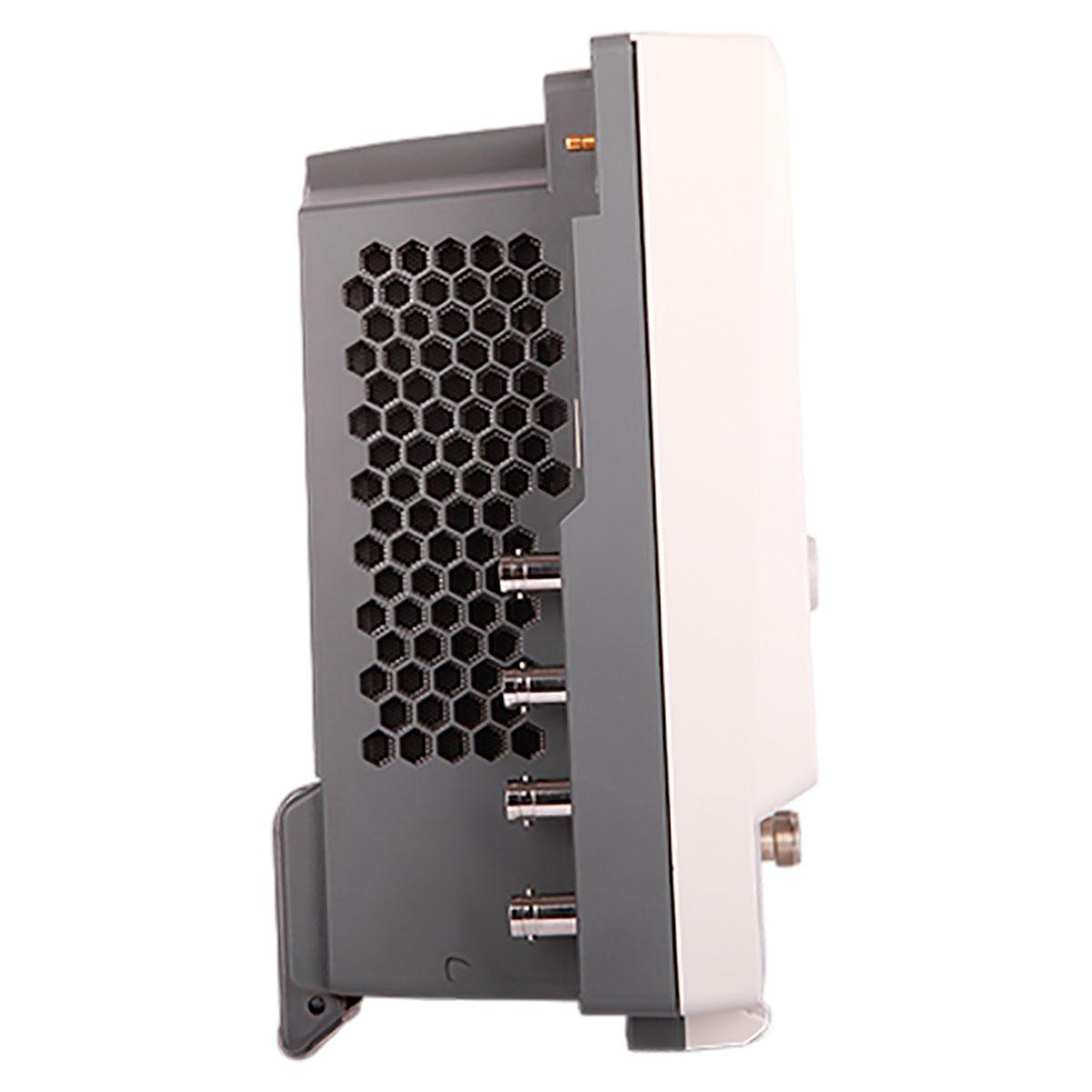

Входы/Выходы | |
ВЧ вход | разъем N-типа (female) импеданс 50 Ом |
Вход / Выход внутреннего источника опорного сигнала | частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
Вход / Выход внешнего источника опорного сигнала | частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом |
Вход внешнего запуска 1 | разъем BNC-тип (female) импеданс ≥1 кОм уровень запуска: 5 В TTL уровень |
Вход внешнего запуска 2 /Выход синхронизации | Разъем BNC-тип (female) импеданс ≥1 кОм (вход внешнего запуска 2) импеданс 50 Ом (выход синхронизации) уровень запуска: 5 В TTL уровень |
Выход ПЧ | частота 430 МГц±20 МГц разъем SMB (male) импеданс 50 Ом |
Общие данные | |
Дисплей | 10,1 сенсорный экран, 1024 х 600 пикселей |
Память | внутренняя: 512 Мб внешняя: USB-флэш накопитель |
Интерфейсы | USB, LAN, HDMI |
Электропитание | 220 В, 50 Гц, макс. 90 Вт со всеми опциями |
Диапазон рабочих температур | от 0 до 50 °C |
Габаритные размеры | 410 x 224 х 135 мм |
Масса | 4,95 кг |
