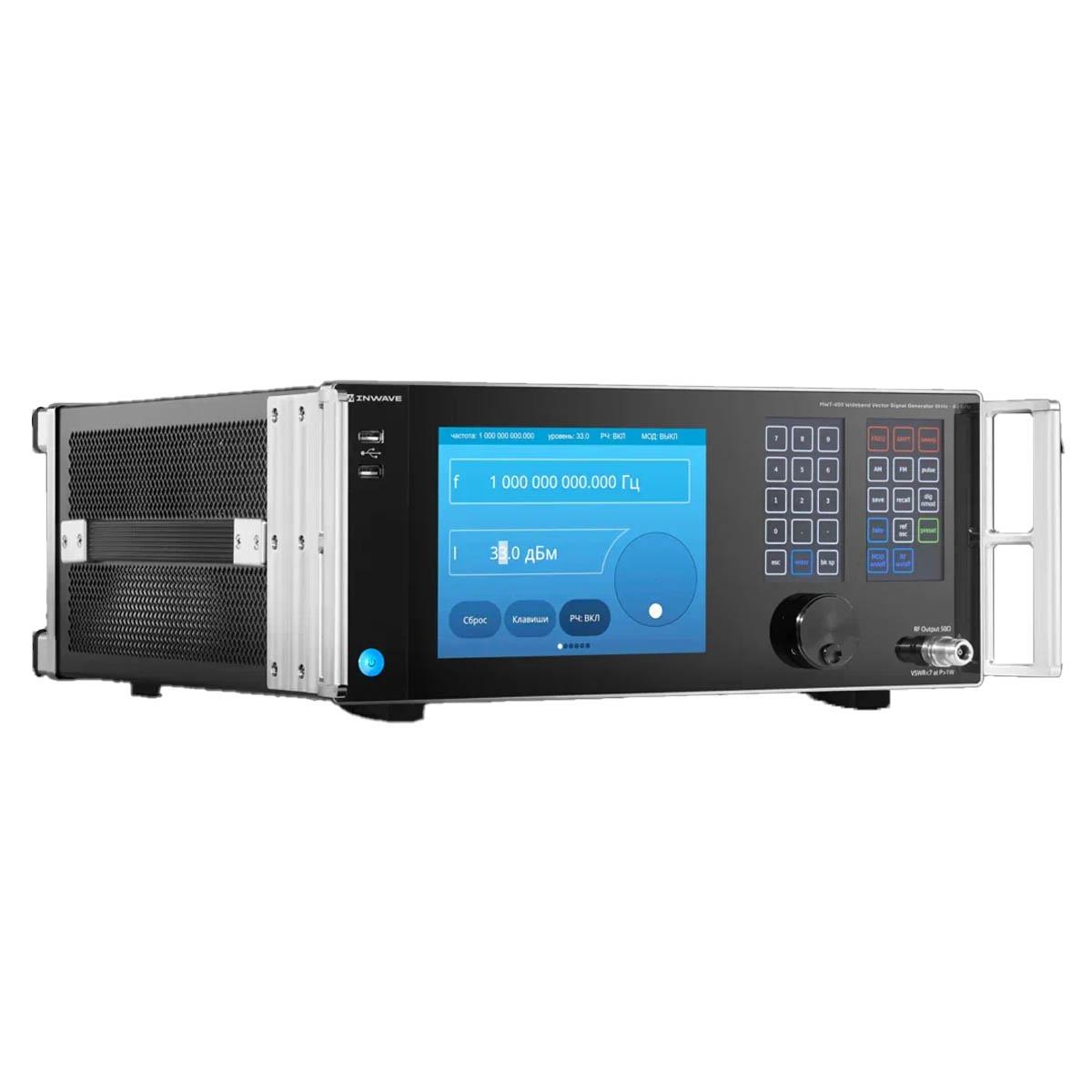

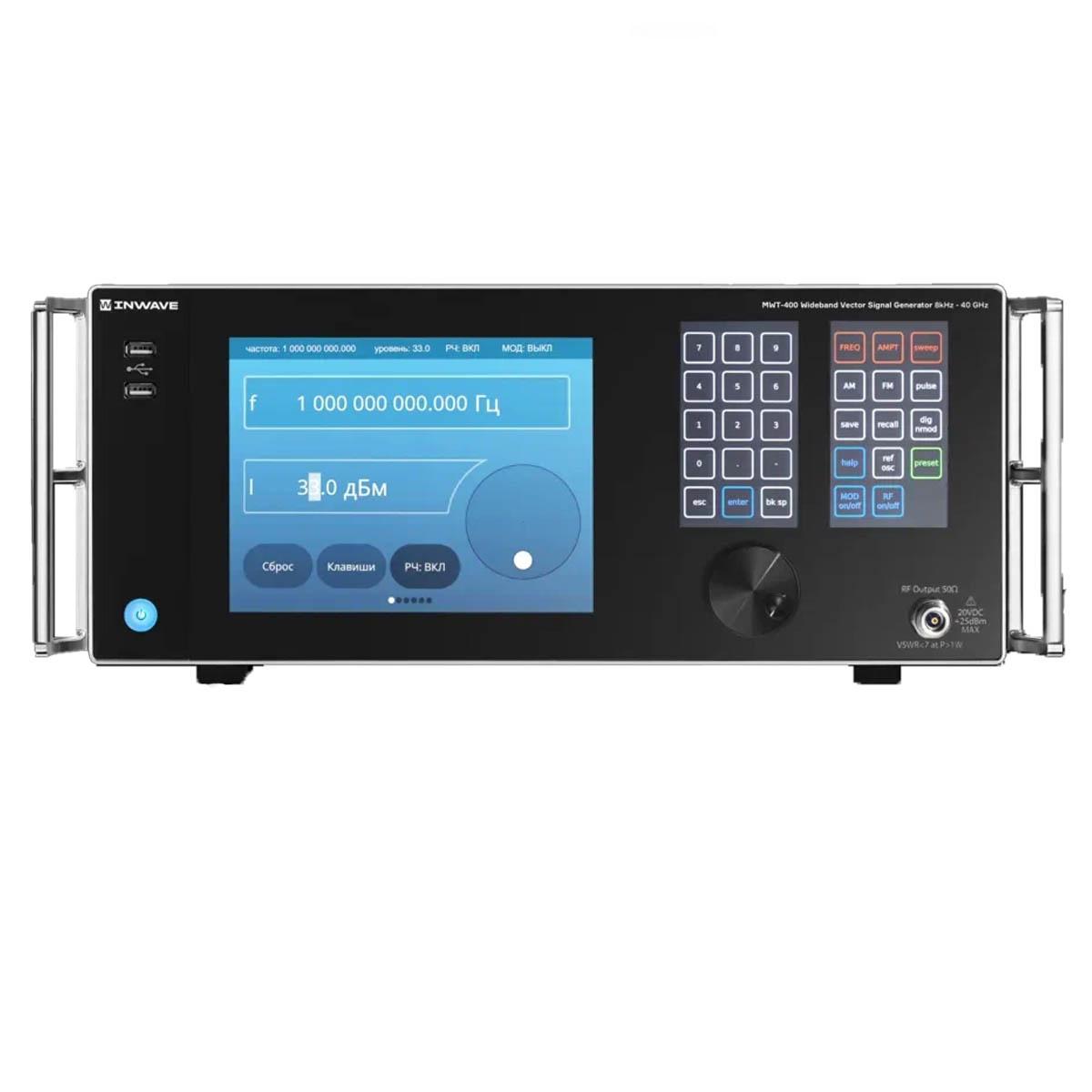

Векторный генератор сигналов INWAVE MWT-400
бесплатное
бесплатноВекторный генератор сигналов MWT-400
- Диапазон рабочих частот 8 кГц-40 ГГц
- Выходная мощность до 2 Вт на согласованной нагрузке
- Рубидиевый опорный генератор (опционально) с температурной нестабильностью до ±1*10^-10
- Время перестройки частоты в полосе до 560 МГц < 4 нс
- Ультранизкий фазовый шум (-139 дБн/Гц тип. при отстройке 10 кГц от несущей 1 ГГц)
- Ультранизкие искажения <-80 дБн
- Генерация сигналов произвольного вида модуляции с шириной полосы до 560 МГц от встроенного baseband-генератора, из встроенной памяти выборок или потока данных Ethernet
- Встроенная память выборок объемом 67108864 отсчетов
- Символьная скорость до 600 Мсимв/с
- ЦАП 16 бит 1.2 ГГц
- Генерация сигналов от внешнего аналогового IQ источника с шириной полосы до 1.8 ГГц
- Импульсная модуляция с длительностью импульса от 4 нс
- Генерация ЛЧМ, ППРЧ,мультитоновых и иных типов сигналов
- Интерфейс ввода-вывода 10 Гбит/c (Ethernet) позволяет осуществлять передачу в реальном времени данных через радиоканал на скорости > 5 Гбит/c
- Программирование ПЛИС доступно пользователю (Kintex-7)
Опции
- Диапазон частот - 8 кГц–20 ГГц | 40 ГГц (опции)
- MWT-OCXO - Термостатированный опорный генератор (OCXO)
- MWT-RB - Рубидиевый опорный генератор
- MWT-ULPN - Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)
- MWT-EXTIQ - Внешний I/Q вход (ширина полосы модулированного сигнала 2 ГГц при f < 6ГГц, 7 ГГц при f ≥ 6 ГГц)
- MWT-АМ - Аналоговая модуляция
- MWT-DDR - DDR-память 2 Гб для хранения пользовательских модулирующих сигналов
- MWT-UPR - Доступ пользователя к программированию ПЛИС
- MWT-HP - Выходная мощность 2 Вт (базовая 0.5 Вт)
- MWT-PC - Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
- MWT-SFP - Скорость интерфейса 1 Гбит/сек
- MWT-SFP+ - Скорость интерфейса 10 Гбит/сек
- MWT-ARB - Модуляция произвольным сигналом
- MWT-PLS - Импульсная модуляция
- MWT-CHIRP - Модуляция ЛЧМ
- MWT-FHSS - ППРЧ
- MWT-MTONE - Мультитоновая модуляция
| Прибор: | INWAVE MWT-400 |
|---|---|
| Диапазон рабочих частот | 8 кГц–20 ГГц | 40 ГГц (опции) |
| Ширина полосы модулированного сигнала (встроенный цифровой baseband-генератор, цифровой сигнал пользователя) | 560 МГц |
| Ширина полосы модулированного сигнала (внешний IQвход) | 140 МГц при f<6ГГц, 1.8 ГГц при f≥6ГГц |
| Уровень фазовых шумов на отстройке 10 кГц от несущей | -139 дБн/Гц (-132 дБн/Гц), несущая 1 ГГц, -123 дБн/Гц (-116 дБн/Гц), несущая 10 ГГц |
| Максимальная выходная мощность на частоте 1ГГц | 2 Вт |
| Шаг установки выходной мощности | 0.5 дБ |
| Уровень гармонических искажений при выходной мощности -10 дБм | -53 дБн |
| Уровень негармонических искажений | -81 дБн (-75дБн) |
| Встроенные виды модуляции | BPSK,QPSK, 8-PSK, QAM-16, QAM-64, OOK, ASK-2, ASK-4, ASK-8, FSK-2, FSK-4, MSK, GMSK, импульсная, ППРЧ, ЛЧМ, АМ, ЧМ, ФМ, произвольный модулирующий сигнал, заданный пользователем |
| Тип выходного фильтра | RC (коэф. скругления 0.1..1), RRC (коэф. скругления 0.1 .. 1),Gauss(BT= 0.1..1) |
| Источник модулирующего сигнала | Встроенный генератор ПСП, последовательность, задаваемая пользователем, внешний поток данных (Ethernet) |
| Интерфейс ввода данных и управления | 10 Гбит/с Ethernet (SFP+), 1 Гбит/с Ethernet (SFP)– опции |
