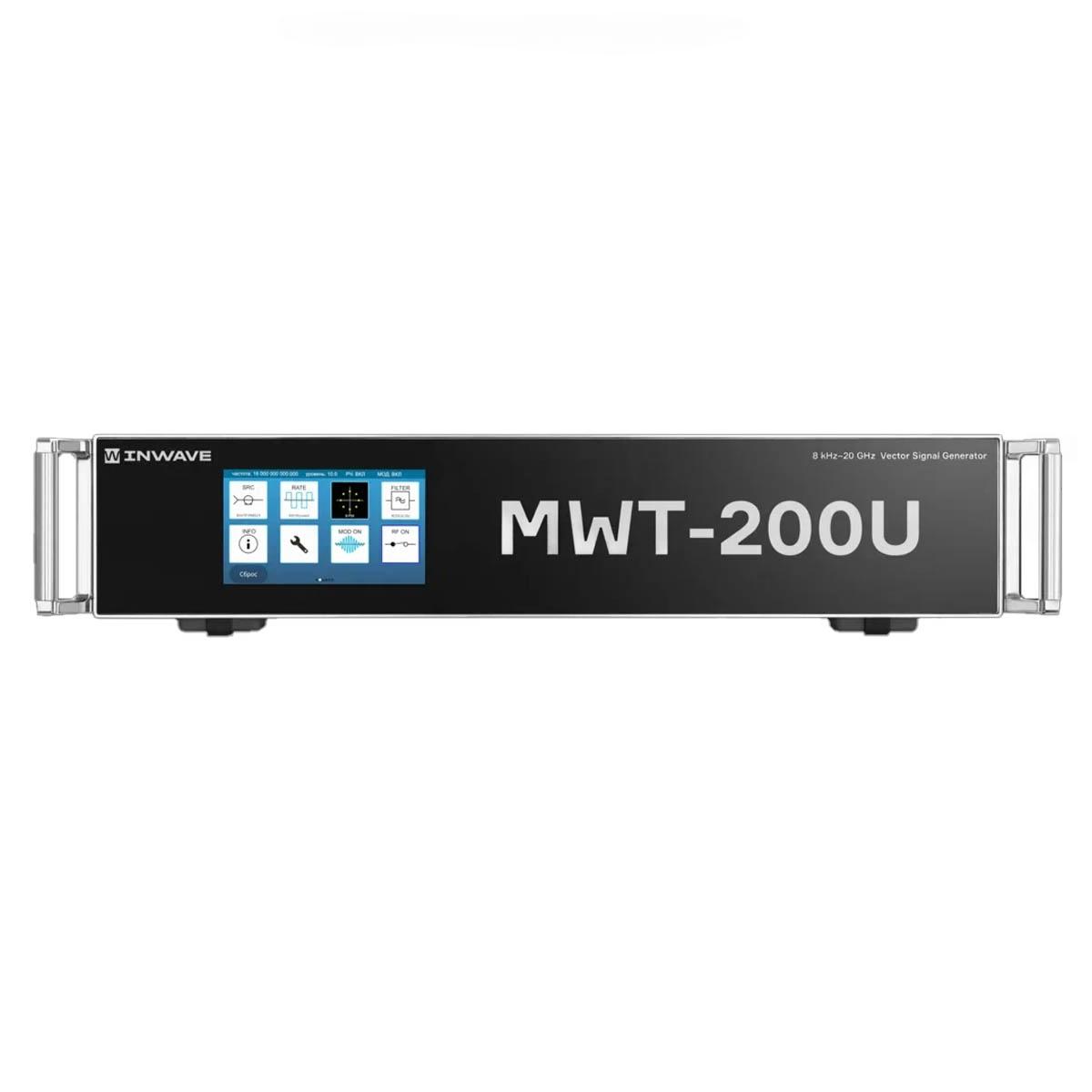

Векторный генератор сигналов INWAVE MWT-200U

Векторный генератор сигналов INWAVE MWT-200U pic 3

Производитель INWAVE

Артикул:70006428

Количество:

Цена:

Снят с продажи

Товар добавлен в корзину

Сети базовых станций

Бесплатное подключение
к сетям базовых станций
по всей России

Гарантия

Гарантируем полную
работоспособность заказанного
товара

Консультация

Поможем выбрать, настроить,
научим пользоваться

Быстрая поставка

Гарантируем минимальный срок
доставки и полную комплектацию
заказа

Описание
Характеристики

Векторный генератор сигналов INWAVE MWT-200U

Диапазон рабочих частот 8 кГц - 6/10/16/20 ГГц
Выходная мощность до 2 Вт на согласованной нагрузке
Рубидиевый опорный генератор (опционально) с температурной нестабильностью до ±1*10^-10
Время перестройки частоты в полосе до 560 МГц < 4 нс
Ультранизкий фазовый шум (-140 дБн/Гц тип. при отстройке 10 кГц от несущей 1 ГГц)
Ультранизкие искажения <-80 дБн
Генерация сигналов произвольного вида модуляции с шириной полосы до 560 МГц от встроенного baseband-генератора, из встроенной памяти выборок или потока данных Ethernet
Встроенная память выборок объемом 67108864 отсчетов
Символьная скорость до 600 Мсимв/с
ЦАП 16 бит 1.2 ГГц
Генерация сигналов от внешнего аналогового IQ источника с шириной полосы до 1.8 ГГц

Опции

Диапазон частот - 6 | 10 | 16 | 20 ГГц
MWT-OCXO - Термостатированный опорный генератор (OCXO)
MWT-RB - Рубидиевый опорный генератор
MWT-RB-ENH - Улучшенный рубидиевый опорный генератор
MWT-ULPN - Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)
MWT-PC - Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
MWT-SFP - Скорость интерфейса 1 Гбит/с
MWT-SFP+ - Скорость интерфейса 10 Гбит/с
MWT-ARB - Модуляция прозольным сигналом
MWT-АМ - Аналоговая модуляция
MWT-DDR - DDR-память 2 Гб для хранения пользовательских модулирующих сигналов
MWT-UPR - Доступ пользователя к программированию ПЛИС
MWT-HP - Выходная мощность 2 Вт (базовая 0.5 Вт)
MWT-PLS - Импульсная модуляция
MWT-CHIRP - Модуляция ЛЧМ
MWT-MTONE - Мультитоновая модуляция
MWT-FHSS - ППРЧ
MWT-EXTIQ - Внешний I/Q вход (ширина полосы модулированного сигнала 140 МГц при f < 6ГГц, 1.8 ГГц при f ≥ 6 ГГц)

Прибор:	INWAVE MWT-200U
Диапазон рабочих частот	8 кГц–6 \| 10 \| 16 \| 20 (опции)
Ширина полосы модулированного сигнала (встроенный цифровой baseband-генератор, цифровой сигнал пользователя)	560 МГц
Ширина полосы модулированного сигнала (внешний IQ вход)	140 МГц при f < 6 ГГц 1.8 ГГц при ≥ 6 ГГц
Уровень фазовых шумов на отстройке 10 кГц от несущей	-139 (-132) несущая 1 ГГц -123 (-116) несущая 10 ГГц
Максимальная выходная мощность на частоте 1 ГГц	до 2 Вт
Шаг установки выходной мощности	0.5 дБ
Уровень гармонических искажений при выходной мощности -10 дБм	-53 дБн
Уровень негармонических искажений	-80 (-75) дБн
Встроенные виды модуляции	BPSK, QPSK, 8-PSK, QAM-16, QAM-32, QAM-64, OOK, ASK-2, ASK-4, ASK-8, FSK-2, FSK-4, MSK, GMSK, модуляция внешним аналоговым сигналом, импульсная, пачки импульсов, ППРЧ, ЛЧМ, АМ, ЧМ, ФМ, модуляция произвольным цифровым модулирующим сигналом
Тип выходного фильтра	RC (коэф. скругления 0.1..1), RRC (коэф. скругления 0.1 .. 1),Gauss(BT= 0.1..1)
Источник модулирующего сигнала	Встроенный генератор ПСП, последовательность, задаваемая пользователем, внешний поток данных (Ethernet)
Интерфейс ввода данных и управления	10 Гбит/с Ethernet (SFP+), 1 Гбит/с Ethernet (SFP)– опции
