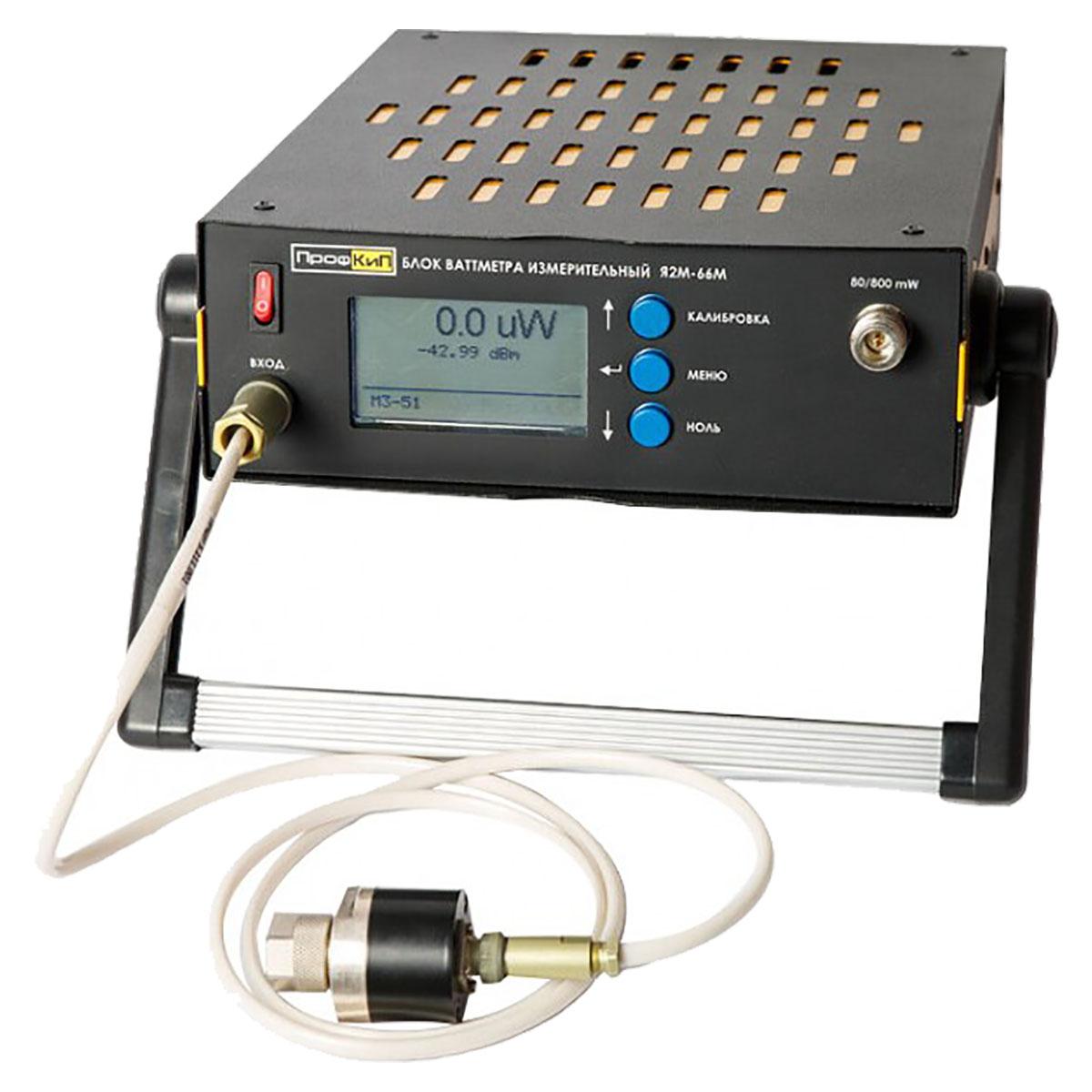

Ваттметр поглощаемой мощности ПрофКиП М3-51 (Я2М-66М + ППК М3-51/2)

Производитель ПрофКиП
Количество:

Цена:

Цена по запросу
Товар добавлен в корзину
  • картинка Сравнить
  • картинка Запомнить

Назначение ваттметра поглощаемой мощности ПрофКиП М3-51

Ваттметр поглощаемой мощности ПрофКиП М3-51 предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов. Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.

Особенности и преимущества ваттметра поглощаемой мощности ПрофКиП М3-51

  • Суммарный диапазон рабочих частот: 0.02 ГГц … 17.85 ГГц
  • Диапазон измерения мощности: 1 мкВт … 10 мВт
  • БИ выполнен на базе металлического несущего корпуса "Надел-75"
  • Большой графический ЖК-дисплей
  • Интуитивно понятное меню
  • Измерение мощности в W и dBm
  • Измерение напряжения (относительно синусоидального сигнала на эквивалентной нагрузке 50 Ом)
  • Относительные измерения dB и %
  • Дистанционное управление (LAN)

Основные функции блока измерительного ПрофКиП Я2М-66М

  • Усиление напряжения постоянного тока с ППК и его преобразование в цифровую форму
  • Выдача результатов измерений на экран и по сети Ethernet
  • Формирование мощности калибровки 800 мкВт на переменном токе, 80 мВт и 800 мВт на постоянном токе

Основные программные функции блока измерительного ПрофКиП Я2М-66М

  • "Аттенюатор": при использовании аттенюатора для ослабления СВЧ сигнала БИ автоматически рассчитает уровень измеренной мощности (диапазон 0.01 дБ … 99.99 дБ).
  • "Скважность": при измерениях импульсной мощности СВЧ сигналов с известной скважностью, БИ автоматически рассчитает уровень измеренной мощности. Результаты измерения будут соответствовать непрерывному СВЧ сигналу (диапазон 0.1% … 99.9%).
  • "Усреднение": при измерении импульсных СВЧ сигналов с большим периодом следования импульсов показания прибора могут стать нестабильными. Для устранения этого БИ будет автоматически производить усреднение результатов измерения: 4 с, 8 с или 16 с.
  • "Коэффициент": частотный поправочный коэффициент Кк (диапазон 0.001 … 999.999).

Программное обеспечение (ПО) ваттметра поглощаемой мощности ПрофКиП М3-51

Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-51 не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.

Прибор:ПрофКиП М3-51 (Я2М-66М + ППК М3-51/2)
Прибор:ПрофКиП Я2М-66М
Средняя наработка на отказ12000 ч
Потребляемая мощностьне более 40 Вт
Питаниепеременный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В
Температура окружающего воздуха+10°С … +40°С
Относительная влажность воздуха при +20°Сне более 90%
Габаритные размеры235 х 325 х 95 мм
Вес 3,6 кг
Прибор:ПрофКиП ППК М3-51/2
Диапазон рабочих частот 0,02 - 4 ГГц
Диапазон измерения мощности 1 мквт … 10 мвт
Пределы допускаемой основной относительной погрешности (δ), % ±[4 + 0.1(рк/рх -1)]
Коэффициент стоячей волны по напряжению (ксвн)не более 1.3
Средняя наработка на отказ 12000 ч
Потребляемая мощность не более 40 Вт
Питаниепеременный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В
ГабаритыD38 х 65 мм
Вес0,18 кг
