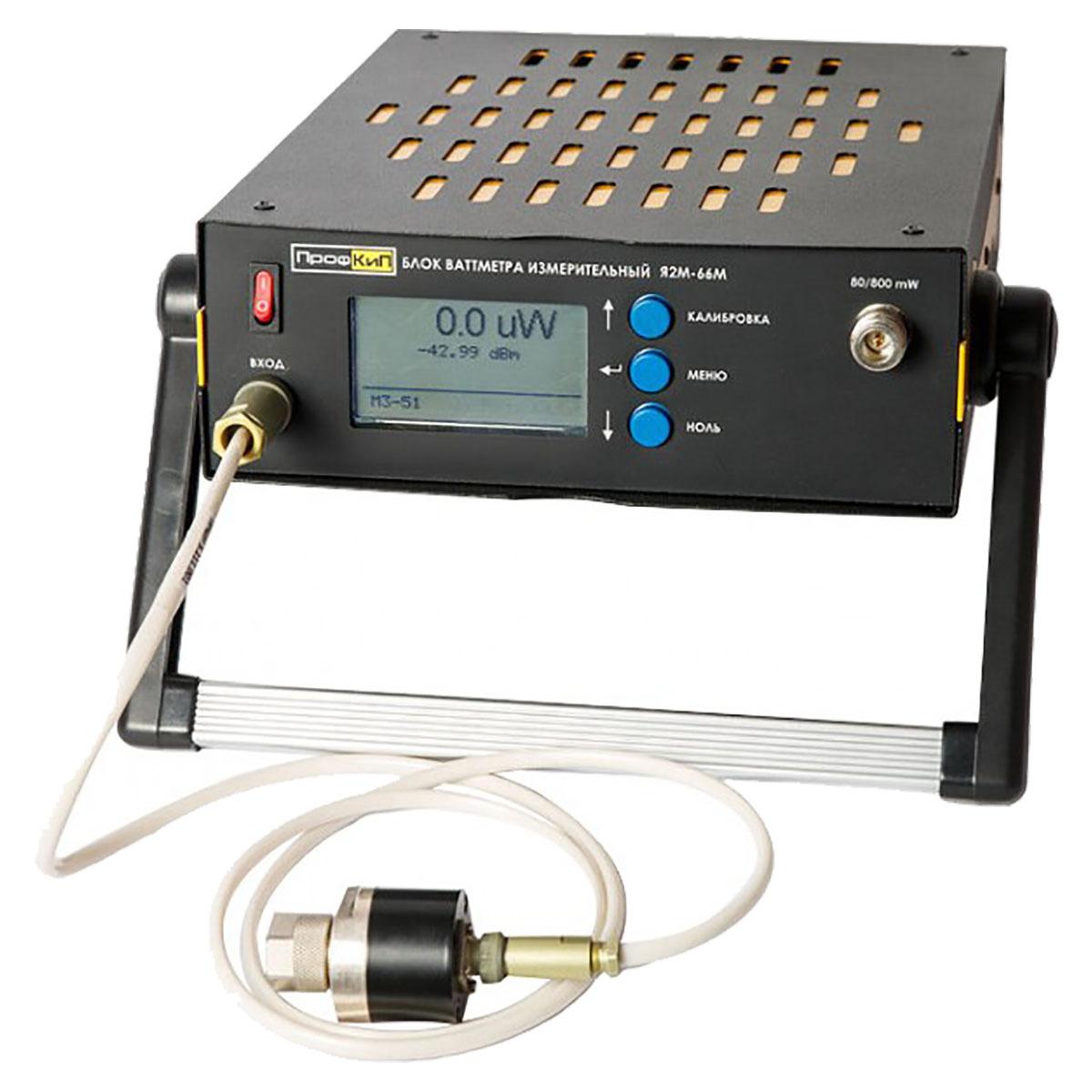

Ваттметр поглощаемой мощности ПрофКиП М3-51 предназначен для измерений среднего значения мощности непрерывных и импульсно-модулированных сигналов. Принцип действия ваттметра основан на преобразовании СВЧ мощности в тепловой вид энергии и измерении образуемой на выходе преобразователя приемного коаксиального (ППК) термоэлектродвижущей силы (термо-ЭДС), которая пропорциональна подведенной к нему мощности СВЧ сигнала. Конструктивно ваттметр поглощаемой мощности состоят из блока ваттметра измерительного ПрофКиП Я2М-66М (БИ) и ППК, подключаемого к БИ.
Программное обеспечение предназначено для работы с ваттметрами поглощаемой мощности ПрофКиП М3-51 не может быть использовано отдельно от измерительно-вычислительной платформы этих ваттметров. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений. Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Прибор: | ПрофКиП М3-51 (Я2М-66М + ППК М3-51) |
---|---|
Прибор: | ПрофКиП Я2М-66М |
Средняя наработка на отказ | 12000 ч |
Потребляемая мощность | не более 40 Вт |
Питание | переменный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В |
Температура окружающего воздуха | +10°С … +40°С |
Относительная влажность воздуха при +20°С | не более 90% |
Габаритные размеры | 235 х 325 х 95 мм |
Вес | 3,6 кг |
Прибор: | ПрофКиП ППК М3-51 |
Диапазон рабочих частот | 0,1 - 4 ГГц |
Диапазон измерения мощности | 1 мквт … 10 мвт |
Пределы допускаемой основной относительной погрешности (δ), % | ±[4 + 0.1(рк/рх -1)] |
Коэффициент стоячей волны по напряжению (ксвн) | не более 1.4 |
Средняя наработка на отказ | 12000 ч |
Потребляемая мощность | не более 40 Вт |
Питание | переменный ток 220 В ±22 В, 50 Гц ±0.5 Гц, постоянный ток 15 В |
Габариты | D47 х 60 мм |
Вес | 0,25 кг |
