Успех АГ-309.60М Трассоискатель (морозоустойчивый)

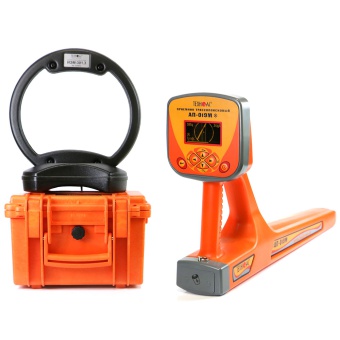

Описание трассоискателя Успех АГ-309.50М

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

В составе комплекта приемник в виде моноблока с морозоустойчивым ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.

Комплект оснащен новейшим компактным автономным генератором АГ-108 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.


Выходная мощность генератора до 100 Вт.

Назначение трассоискателя Успех АГ-309.50М

  • Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
  • Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
  • Поиск электрических кабелей под напряжением.
  • Поиск мест пересечения трубопровода и кабеля.
  • Определения мест повреждения кабельных линий.
  • Обследования участков местности перед проведением земляных работ.

Особенности приемника АП-019М

  • Современный цифровой трассопоисковый приемник-моноблок АП-019М.
  • Изображение трассы на экране прибора.
  • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
  • Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
  • Дополнительные функций при подключении внешних датчиков.
  • Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
  • Морозоустойчивый, работа при температурах до -30°С.
  • Меню на двух языках (русский и английский).

Особенности генератора АГ-108

  • Встроенный заряжаемый аккумулятор.
  • Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
  • Максимальное выходное напряжение до 200 В.
  • Возможность работы от внешнего аккумулятора или от сети ~220 В.
  • Реализовано несколько видов защиты от недопустимых факторов.
  • Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
  • Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
  • Ударный режим - генерация импульсов управления ударным механизмом.
  • Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
  • Ручное уменьшение/увеличение мощности после автосогласования.
  • Небольшие габариты и вес.
Параметр Значение
Квазирезонансные частоты фильтров 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Добротность квазирезонансных фильтров (Q) не менее 100
Диапазон частот «Широкая полоса» 0,04…8 кГц
Диапазон частот «Радио» 8…40 кГц
Максимальный коэффициент усиления электрического тракта >100 дБ
Количество встроенных датчиков 4
Подключаемые внешние датчики КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью - автоматическое - для 2D отображения «Трасса»
- полуавтоматическое или ручное (по выбору) - для «Графиков»
- автоматическое или ручное (по выбору) - для режима «2 частоты»
Определение глубины залегания трассы автоматически в режиме «Трасса» 0....9,99 м
Точность определения глубины залегания ±5%
Измерение тока принимаемого сигнала автоматически в режиме «Трасса» 0,001....9,99 А
Точность измерения тока принимаемого сигнала ±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов при совместной работе с трассировочными генераторами производства ТЕХНО-АС («Импульсный» режим)
Визуальная индикация OLED дисплей,178х64 пикс., 16 градаций «серого»
Индицируемые параметры - 2D визуализация положения трассы относительно прибора
- глубина залегания трассы
- ток в коммуникации
- графики уровня сигнала с датчиков
- параметры настройки и управления
Звуковая индикация встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопок
Источник питания 4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч)
Время непрерывной работы от одного комплекта щелочных батарей не менее 20 часов, при отрицательной температуре время работы сокращается
Автоматическое отключение питания при бездействии для экономии заряда после 30 мин
Диапазон температур эксплуатации / хранения -30…+60 / -30…+60°С
Степень защиты корпуса IP54
Габаритные размеры 330х140х700 мм
Масса 2,1 кг



Характеристики генератора АГ-108

Параметр Значение
Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05%
Нагрузка «кабель выходной» или «клещи» 512 / 1024 / 8192 / 32768
«Антенные» режимы 8192 / 32768 для «LC» или 8192 для «AH»
Режимы работы
«Антенные» режимы встроенная передающая антенна «LC»
внешняя индукционная передающая антенна «АН»
Режимы «модуляции» (сигналы специальной формы) - прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала);
- длительность посылки 0,1 сек.;
- частота следования посылок 1 Гц
- двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц);
- соотношение амплитуд 2/1 (соответственно)
- двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц);
- соотношение амплитуд 4/1 (соответственно)
«Ударный» режим - «УР» - генерация импульсов управления ударным механизмом;
- три разновидности силы удара: «слабый», «средний», «сильный»;
- частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Выходной ток, А
Ограниченный программой при ручном повышении, ≥ 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8»
3 – при частоте 32768 Гц
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ 0,1 - всегда при включении питания
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥ 150 – в двухчастотном режиме модуляции «F1_2» / «F1_8»
200 – в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥ 50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом
100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом
Источники питания
Рабочий диапазон питающих напряжений, В минимально допустимое напряжение 10
максимально допустимое напряжение 15
Автономный аккумулятор «12,8 В / 8 Ач» 8 элементов LiFePO4 26700
Устройство зарядное - заряжает до напряжения 14,6 В током до 10 А;
- обеспечивает генерацию одновременно с зарядкой
Внешние источники питания (не входят в комплект поставки) - напряжение 10...15 В, мощность ≥ 140 Вт;
- например, аккумуляторы автомобильные «12 В»
Время работы («жизненный цикл») - 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт;
- 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»
при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено
Функциональные особенности
Автоматическое энергосбережение в процессе генерации автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания
Автоматические выключения прибора при напряжении питания < 8 В
при напряжении питания > 15,7 В
при коротком замыкании выхода в процессе автосогласования
через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки)
Согласование с нагрузкой автоматическое – до достижения тока в нагрузке:
- ≥ 0,1 А – всегда «по умолчанию»;
- «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»);
- «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации

или до достижения предела энергопотребления определяемого программой
ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации «контактное» подключение с «возвратом тока через землю»
«бесконтактное» подключение с применением встроенной передающей антенны «LC»
«бесконтактное» подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC»)
«бесконтактное» подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
Электромагнитная совместимость
Классификация по ГОСТ Р 51318.22-2006 класс А
Конструктивные параметры
Выходной усилитель мощности технология - модифицированный CLASS D, КПД до 85%
Светодиодные индикаторы отдельные светодиоды, обозначающие параметры и режимы
цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Габаритные размеры электронного блока (кейса), не более, мм 250х220х120
Вес электронного блока, не более, кг 3,8
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации, °С -30…+60
Степень защиты корпуса IP65
Наименование Количество
Трассопоисковый приемник АП-019М 1 шт.
Генератор АГ-108 1 шт.
Устройство зарядное АГ107.02.010 1 шт.
Кабель АГ120.02.020 1 шт.
Кабель АГ120.02.050 1 шт.
Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 1 шт.
Кабель АГ105.02.020 1 шт.
Контакт магнитный АГ120.02.090 2 шт.
Штырь заземления АГ110.02.004 2 шт.
Батарейки для приемника 4 шт.
Сумка для приемника (чехол 53212) 1 шт.
Сумка для комплекта (чехол 53222) 1 шт.
Сумка для приемника солнцезащитная (чехол 53238) 1 шт.
Руководство по эксплуатации 3 шт.
Паспорт 1 шт.

Дополнительно
Индукционная антенна ИЭМ-301.5
Комплект аккумуляторов и зарядное устройство для приемника АП-019
